冷钢大蟒蛇喷枪配套增强眩晕破解镖结构

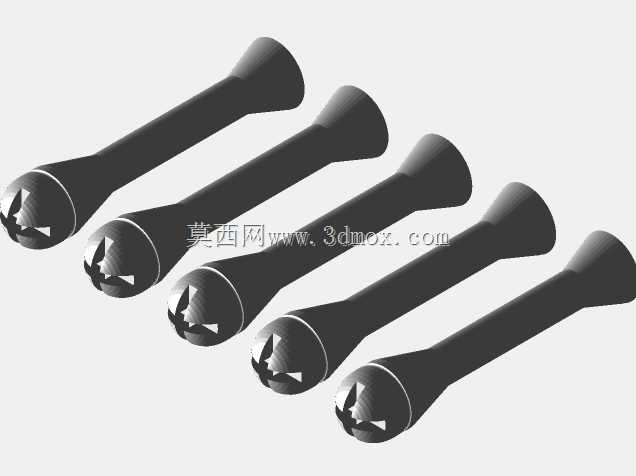

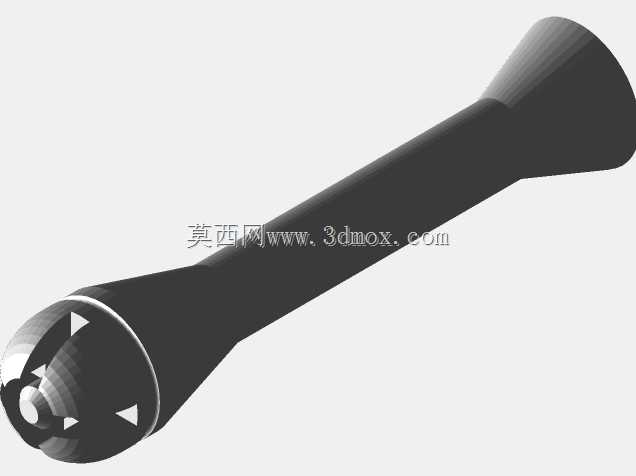

　　这款配套冷钢大蟒蛇喷枪使用的镖体结构，主要面向非致命性防卫器械的配套应用场景，适配对应口径的气动喷射类发射器，在近距离防卫、训练模拟场景中承担冲击致眩、非穿透性打击的功能。从结构设计来看，镖体整体采用三段式变径柱体构型，底部为扩口式承插结构，能够与喷枪发射管的出气端口形成稳定的密封配合，保证发射时气压能够完整作用于镖体底部，减少气压泄漏带来的动能损失，该承插段的外径公差控制在0.1mm以内，与发射管内壁的单边间隙保持在0.05-0.08mm区间，既能够保证装填时的顺畅度，又不会因为间隙过大导致气压卸荷。中间段为等径直杆结构，长度占镖体总长度的62%，表面做哑光防滑纹理处理，一方面能够在装填时增加手指与镖体的摩擦力，

　　避免戴手套操作时出现打滑问题，另一方面直杆段的等径设计能够让镖体在发射管内运动时保持轴向稳定，减少出管瞬间的姿态偏转。顶部为功能打击端，采用多瓣式凸起结构，瓣与瓣之间预留有0.8mm的形变让位槽，当镖体撞击目标表面时，瓣状结构会产生微量弹性形变，延长冲击接触时间，在不产生穿透性伤害的前提下，将动能均匀传递到接触区域，实现眩晕打击的效果，同时瓣体边缘做R0.3mm的圆角钝化处理，避免尖锐边缘造成划伤。从安装边界来看，镖体总长度控制在76mm，最大外径为18mm，能够完全适配对应型号喷枪的标准弹仓容量，单仓可装填6枚该型镖体，装填后不会突出弹仓端面，不影响喷枪的正常携行与快速出枪。设计过程中重点考量了3D打印工艺的成型可行性，

　　整体结构无小于45度的悬空面，打印时无需添加额外支撑结构，采用FDM工艺打印时层厚设置为0.2mm即可实现完整成型，成型后无需进行复杂的后处理，仅需去除底部打印 raft 即可直接使用。镖体的重心位置设计在距离底部端面28mm处，刚好位于直杆段靠近底部的三分之一位置，该重心配置能够让镖体在空中飞行时保持头部朝前的稳定姿态，在5-8米的有效射程内不会出现翻滚，保证打击端能够准确接触目标。在实际使用场景中，该镖体主要配合低压气动喷枪使用，工作气压区间为0.2-0.4MPa，对应出口动能控制在1.2-1.8焦耳区间，符合非致命防卫器械的动能标准，既能够保证接触目标时产生足够的冲击眩晕效果，又不会造成永久性伤害。

　　结构上没有设置额外的可拆卸零件，整体为一体化成型结构，不存在零件脱落丢失的风险，日常存放时仅需注意避免长期处于60摄氏度以上的高温环境，防止打印材料产生蠕变影响尺寸精度。针对训练场景使用需求，该镖体的打击端形变结构可重复承受至少50次以上的正面撞击，瓣体产生的弹性形变可自行恢复，不会出现断裂问题，相比一次性硬质镖体能够大幅降低训练使用成本。镖体表面没有设置多余的装饰性结构，所有外形特征均服务于功能需求：底部扩口的锥度设计为1:12，既能够保证装填时的导向性，又能在发射时快速与发射端口形成密封；直杆段的哑光纹理深度控制在0.1mm，不会因为纹理过深增加与发射管内壁的摩擦阻力；顶部瓣体的高度为12mm，该高度下的形变行程刚好能够覆盖冲击时的能量吸收需求，过高会导致整体重心上移影响飞行稳定性，过短则无法提供足够的形变缓冲。
