铜质螺旋输送给料构件三维结构设计

项目分类:输送机 发布时间:2022-04-11 ID:607937
  • 铜质螺旋输送给料构件三维结构设计
  • 铜质螺旋输送给料构件三维结构设计

  在散料连续输送的工程场景中,这类螺旋输送构件是封闭槽体输送系统里的核心做功部件,常被用于粉体、颗粒状、小块状物料的水平或小倾角输送作业,覆盖粮食加工、建材生产、化工配料、污水处理、冶金粉料转运等多个工业场景,相比带式输送、斗式提升的结构形式,螺旋输送的全封闭槽体结构能避免粉料外泄、减少输送过程中的物料污染与扬尘问题,适合输送易飞扬、有一定温度或是需要隔绝外界接触的散状物料。

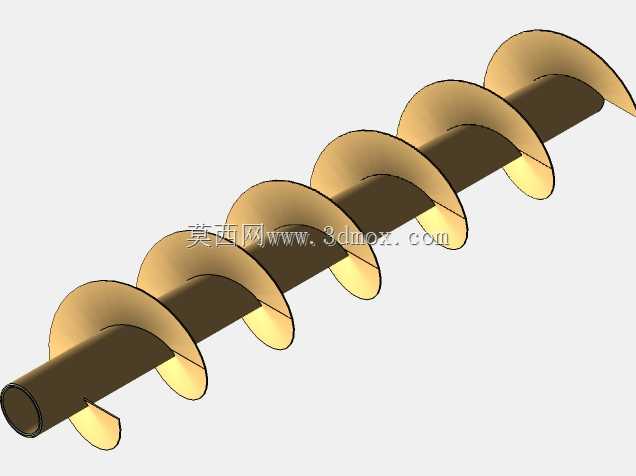

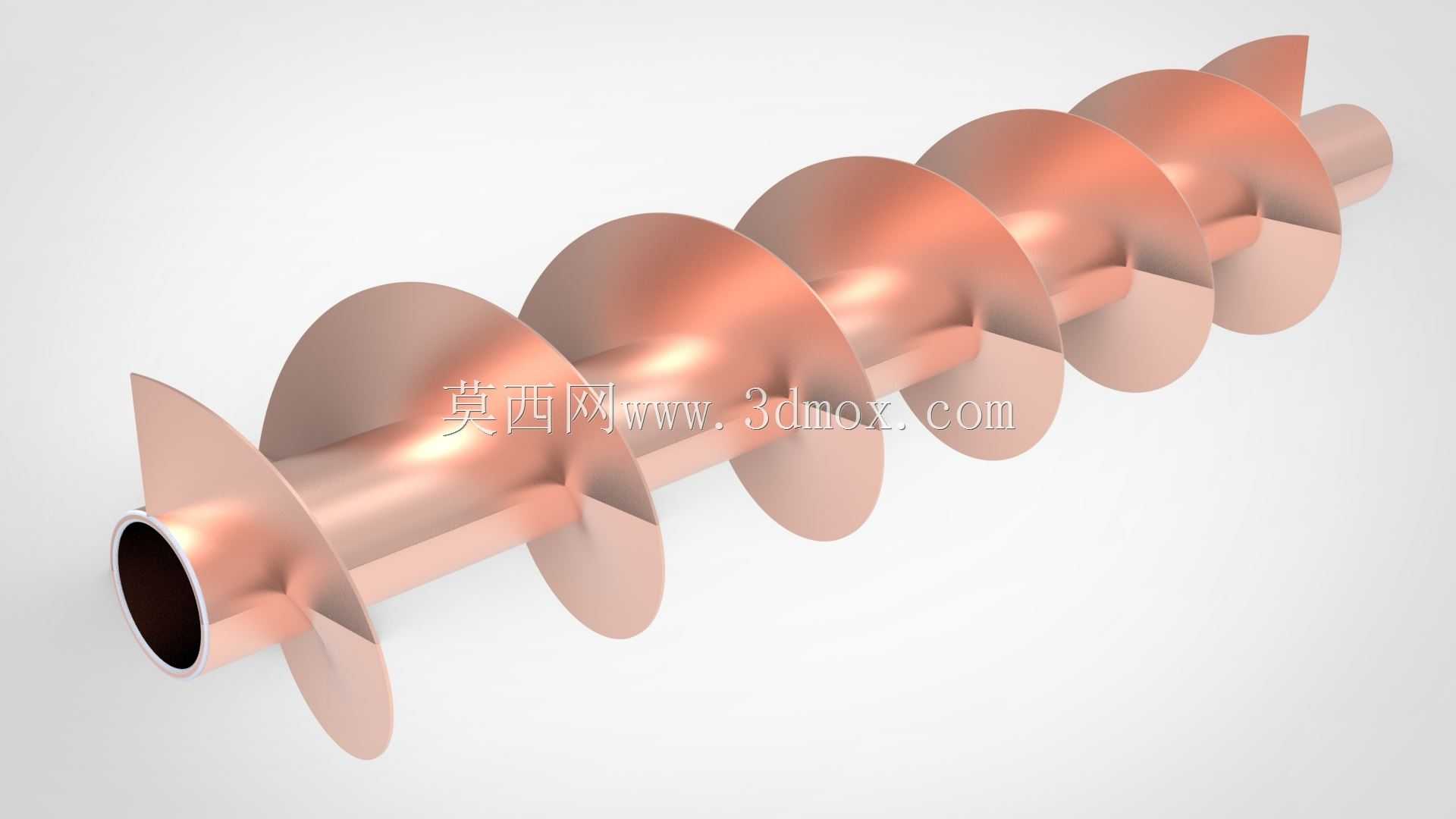

  从结构设计逻辑来看,该构件采用等螺距连续螺旋叶片焊接在中心空心轴上的结构形式,叶片边缘做了圆弧过渡处理,避免输送过程中卡滞粒径偏大的块状物料,同时减少叶片与槽体内壁的剐蹭风险;中心轴采用空心管结构,在保证整体抗扭强度的前提下大幅降低构件自重,减少驱动端的负载扭矩,长距离输送场景下还可以通过空心轴内部穿装拉杆,拼接多段输送轴时保证整体同轴度,避免长轴运转时出现挠曲变形。叶片表面的曲面成型精度直接影响输送效率,建模时需要严格控制螺旋升角,常规散料输送的螺旋升角控制在15°到25°区间,升角过大会导致物料随叶片空转无法向前推送,升角过小则会降低单位时间内的物料输送量,针对不同物料特性还可以调整叶片螺距,比如输送流动性差的粘性物料时适当加大螺距,输送流动性好的颗粒物料时采用标准等螺距即可。

  安装边界方面,该构件两端需要配置带座轴承作为支撑,进料端通常延伸至进料口下方100到150mm位置,保证进料口落下的物料能直接进入叶片推送区间,避免物料在端盖处堆积堵料;出料端的轴段需要预留密封件安装位置,防止细粉料从轴承端渗出,同时要保证螺旋叶片与输送槽体内壁的间隙控制在3到8mm,间隙过大会残留底层物料造成物料变质或是交叉污染,间隙过小则会因为加工、安装误差导致叶片刮蹭槽壁,运转时产生异响甚至磨损槽体。

  实际选型匹配时,需要根据输送量要求确定螺旋叶片直径,常见的管径规格从100mm到600mm不等,对应每小时数吨到数十吨的输送能力,驱动端需要匹配减速装置,将电机输出转速降低到螺旋轴的额定工作转速,通常螺旋轴的工作转速在每分钟几十转到一百余转,转速过高会导致物料被离心力甩起无法正常输送,还会加剧叶片与轴的连接焊缝疲劳。该构件的叶片采用连续等厚结构,相比分段式叶片的焊接结构,整体成型的叶片动平衡性能更好,高速运转时振动更小,适合较长距离的输送场景,空心轴的两端加工有连接止口,多段轴拼接时可以通过止口定位保证同轴度,配合法兰螺栓连接,能适配不同长度的输送槽体安装需求。

  在三维建模过程中,需要重点校验螺旋叶片的展开下料尺寸,通过螺旋线扫掠生成叶片曲面后,要验证叶片与中心轴的焊接贴合度,避免实际加工时出现叶片与轴面存在缝隙导致焊接不牢的问题;同时要预留两端轴承位、密封位的加工余量,轴端的连接法兰孔位需要与标准联轴器、减速箱输出轴的安装尺寸匹配,减少现场安装时的二次加工工作量。针对有耐磨需求的输送场景,还可以在叶片外缘堆焊耐磨层,建模时可以预留耐磨层的厚度尺寸,方便后续出工程图时标注加工要求;输送腐蚀性物料时则可以调整叶片与轴的材质参数,对应修改表面处理的相关结构细节。
