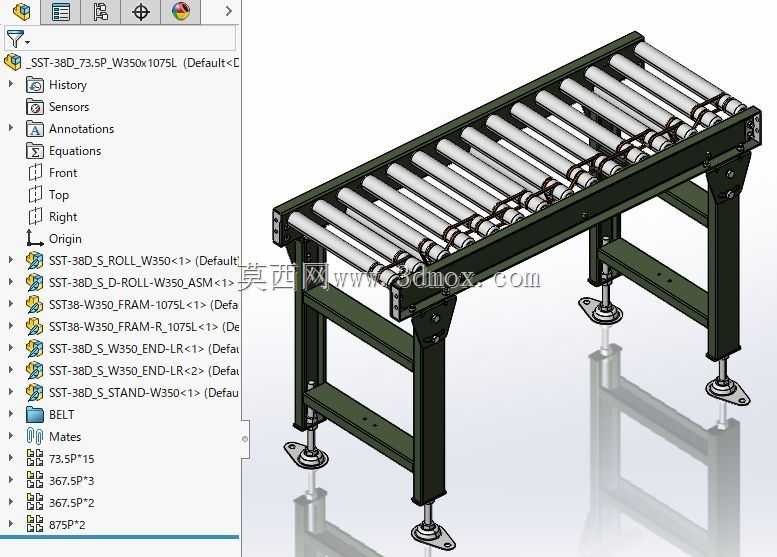

W350x1075L规格带传动辊筒输送设备

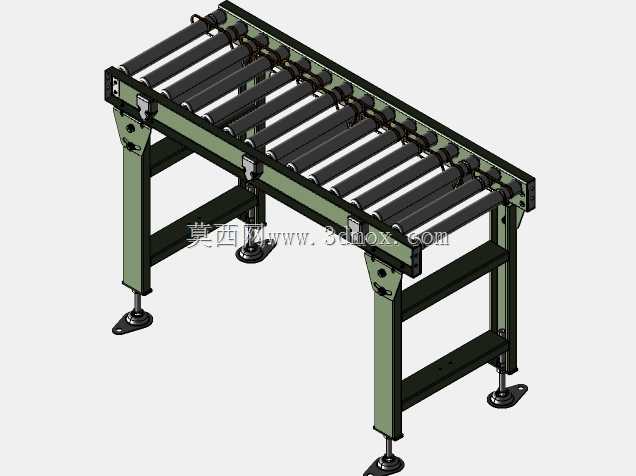

　　这款带传动辊筒输送设备，核心适配轻工包装、电子元器件组装、小型五金件加工等产线的短距离物料转运场景，可直接嵌入现有产线的工位衔接段，承担工序间的工件水平输送任务，也可作为独立的物料缓存段使用，适配重量在50kg以内的箱装、规则托盘类工件输送，避免人工搬运带来的磕碰损伤与效率损耗。设备整体采用框架式焊接结构作为承载主体，主框架选用标准矩形钢管拼焊成型，焊接后做整体去应力处理，避免长期承重出现框架形变，框架表面做喷塑防锈处理，适配车间内多粉尘、少量切削液飞溅的常规生产环境。输送面采用等间距排布的镀锌钢辊筒作为承载接触面，辊筒两端采用精密轴承与框架侧梁连接，转动阻力小，工件放置后可顺畅滑动，相邻辊筒的间距经过核算，

　　确保最小尺寸的输送工件不会出现卡滞、掉落的情况，辊筒表面做镀锌钝化处理，耐磨且不易生锈，长期使用不会出现表面锈迹污染工件的问题。传动部分采用O型带联动的传动结构，每根辊筒端部都设置带轮，通过环形皮带将相邻辊筒的带轮依次连接，动力从驱动端输入后可通过皮带传递到每一根辊筒，实现所有辊筒同步转动，这种传动结构相比单辊独立驱动成本更低，相比链传动噪音更小，运行过程中无需频繁加注润滑油，日常维护仅需定期检查皮带张紧度即可，维护成本极低。设备支腿采用可调节结构，每个支腿底部配置脚杯，可通过螺纹调节支腿的整体高度，调节范围覆盖±50mm，可适配不同高度的上下游设备对接需求，安装时无需额外加工基础，直接放置在平整车间地面上，

　　调整脚杯至设备整体水平即可投入使用，支腿与主框架之间设置斜向加强筋，提升整体结构的抗扭刚度，即使输送偏载的工件也不会出现框架晃动的情况。设备的有效输送宽度为350mm，整体长度为1075mm，整体高度可根据对接需求在700mm-800mm区间调节，安装时需预留两侧各100mm的维护空间，用于后期更换皮带、检修辊筒轴承，设备的进料端与出料端都预留了标准安装孔位，可直接接驳其他输送段、上下料机构或者检测工位，无需额外加工转接件。设计过程中优先考虑了设备的通用性，所有辊筒、皮带、轴承都采用标准件，后期备件更换无需定制，可直接采购标准件替换，降低后期运维的备件成本；框架的侧梁上预留了多组安装槽，可根据实际使用需求加装导向条、挡停机构、

　　检测传感器安装座等附件，无需对主框架进行二次钻孔焊接，适配不同产线的定制化改造需求。实际使用中，这款输送设备的运行速度可通过配套的调速电机在0-30m/min区间调节，可根据产线的生产节拍匹配对应的输送速度，启动与停止过程平稳，不会出现工件因惯性移位的情况，适合作为精密组装产线、包装产线的工位间输送载体，也可用于仓储环节的小件物料周转输送，整体结构紧凑，占用空间小，不需要复杂的安装调试过程，到场后接电即可投入使用。
