带侧边定位结构的平皮带输送装置

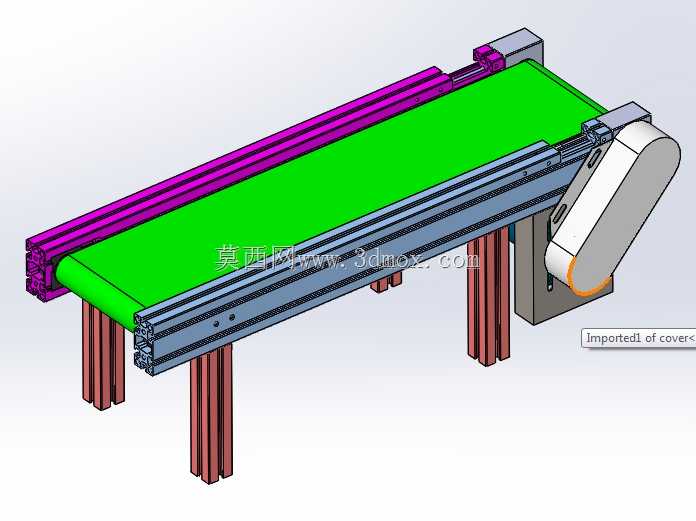

　　这款平皮带输送装置的设计，最初是针对3C电子组装线、小型五金件分拣工位的短距离物料转运需求做的方案，区别于常规重型皮带机，它的整体框架采用工业铝型材拼接搭建，不需要复杂的焊接工序，现场安装时只需要用配套的角件、螺栓就能完成组装，后期调整工位长度或者改线的时候，拆解重组的效率比焊接机架高很多，也不会产生焊渣、漆面修补这类额外工序。从实际使用场景来看，这类输送装置常布置在自动化产线的上下料工位之间，用来承接振动盘出料的小型零件、组装完成的电子模组，或者配合视觉检测设备做匀速送料，皮带运行速度可以根据后端工位的节拍调整，常规工况下运行速度控制在0.1m/s到0.5m/s区间就能满足大部分轻载输送需求，单段输送的有效长度可以根据工位间距灵活裁切铝型材，图中展示的标准段有效输送宽度为200mm，整体机架宽度含侧边导向结构控制在280mm以内，支腿高度默认设置为750mm，刚好匹配常规作业台的高度，支腿底部预留了脚轮安装孔位和可调脚杯接口，需要频繁移位的场景可以装万向脚轮，固定工位就装防滑脚杯调整水平，安装时不需要做预埋地基，直接放置在硬化地面上调整水平就能投入使用。

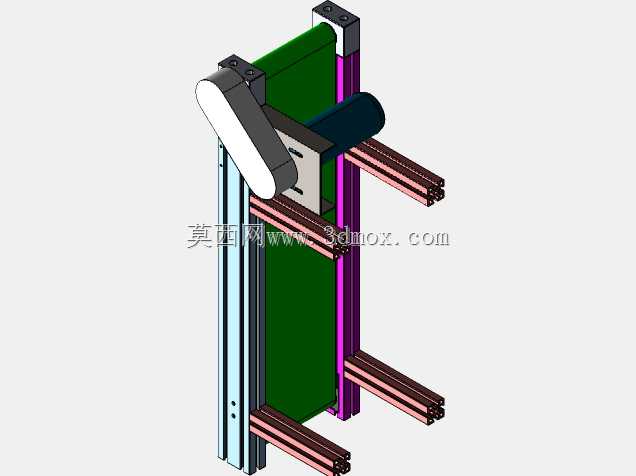

　　在功能结构设计上，主动辊筒布置在设备出料端，和驱动电机直连，省去了中间链轮传动的间隙，传动精度更高，也减少了日常维护时链条张紧、润滑的工作量；从动端设置在进料侧，内置张紧调节结构，只需要拧动端部的调节螺栓就能调整皮带张紧度，不需要拆解机架护板，日常维保的操作空间很充足。皮带两侧设置了紫色的导向挡边，这个结构的作用是避免输送过程中小型零件从皮带侧边掉落，尤其是输送圆柱形、表面光滑的小零件时，挡边和皮带表面的间隙控制在2mm以内，既不会摩擦皮带边缘造成额外磨损，也能挡住偏移的物料。驱动部分的电机采用侧挂式安装，固定在出料端的机架侧板上，电机外设置了弧形的防护罩，既避免操作人员误触转动部件，也能防止车间内的灰尘、切削液溅到电机外壳上，延长电机的使用寿命。

　　设计过程中特意做了几个细节优化：首先是皮带下方的承托板，采用薄钢板折弯成型，全程托住皮带的承载段，避免输送稍重物料时皮带下垂打滑，承托板和皮带背面之间预留了0.5mm的间隙，不会增大运行阻力，也能保证皮带面全程保持水平，不会出现物料在输送过程中偏移、卡顿的情况；其次是支腿和主框架的连接位置，采用了可转动的角件连接，如果现场地面有坡度或者需要对接高低不同的工位，可以小角度调整机架的倾斜角度，不需要重新制作支腿；另外，机架两侧的铝型材槽道是通用的标准槽宽，可以直接安装光电传感器、阻挡气缸、导向条这类附属配件，不需要额外打孔攻丝，后期给输送线增加计数、定位、分料功能的时候，直接把配件卡在型材槽里拧紧螺栓就能固定，拓展性很强。

　　从安装边界来看，设备运行时的最大外轮廓尺寸，长度方向比有效输送段长150mm，主要是两端辊筒和电机安装位的预留空间，宽度方向因为电机侧挂，比机架本体宽出120mm，现场布置工位的时候需要预留出这部分空间，避免和周边设备干涉；设备运行时的振动量很小，因为铝型材框架的刚性足够，辊筒都做了动平衡处理，正常运行时不会出现零件移位、皮带跑偏的情况，日常使用只需要定期检查皮带张紧度，清理皮带表面的杂物就可以，不需要复杂的维护流程。这类输送装置因为结构轻量化、组装灵活，除了电子组装行业，也可以用在食品包装的前段送料、文具生产的工序转运场景，只要输送的单件物料重量不超过5kg，都能稳定运行，相比重型滚筒输送机，它的噪音更低，运行更平稳，对表面易刮花的零件也更友好，不会像滚筒线那样在零件表面留下接触划痕。
