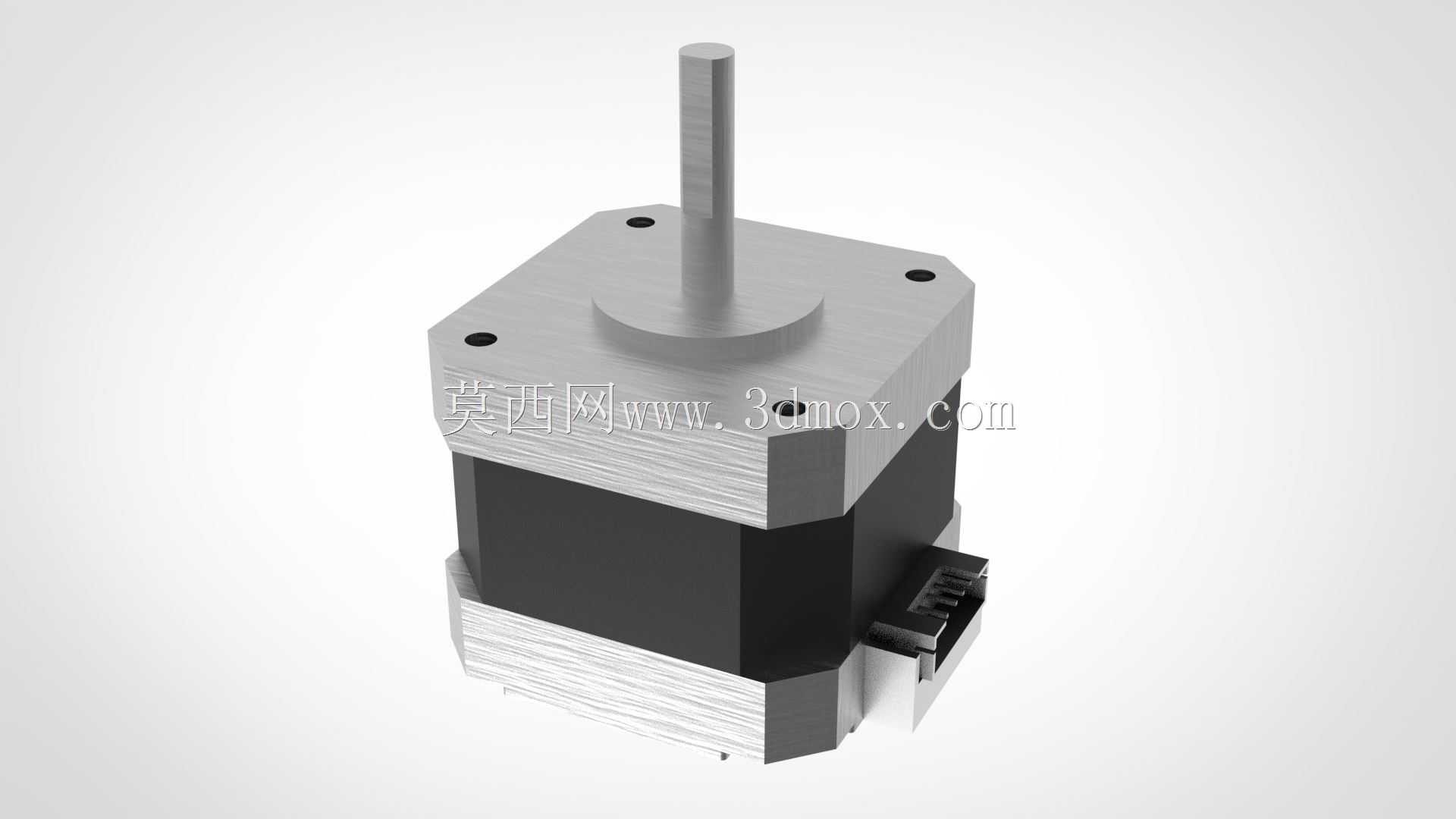

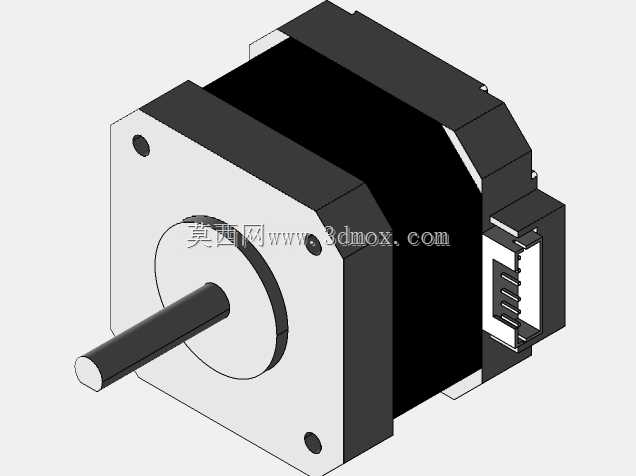

Nema17规格伺服电机三维结构模型

　　在桌面级自动化设备、小型数控加工装置、3D打印运动轴、实验室精密位移平台这类对安装空间有严格限制的场景里，Nema17规格的伺服电机一直是小扭矩精密驱动的主流选型，这类电机的安装法兰尺寸遵循行业通用的42mm见方标准，能直接适配市面上绝大多数标准化的电机安装座、同步轮传动组件、丝杠直连模组，不需要额外做转接法兰的定制加工，能大幅缩短小型设备的结构设计周期。从结构设计的角度看，这款伺服电机的三维模型完整还原了量产产品的实际装配关系，输出轴采用单扁位定位结构，轴径与伸出长度匹配常规的5mm规格，装配同步轮、联轴器时不需要额外做轴面的二次加工，靠紧定螺钉就能实现可靠的周向固定，避免传动过程中出现打滑丢步的问题。

　　电机本体的定子外壳采用拉削成型的方形铝壳结构，表面做了阳极氧化处理，既能够保证定子叠片的装配同轴度，又能通过铝壳的表面快速散出绕组工作产生的热量，在额定扭矩输出工况下，外壳温升能控制在绝缘等级允许的范围内，不需要额外加装散热风扇就能满足连续运行要求。尾部的编码器舱做了阶梯式的结构设计，既给内置的光电编码器留出了足够的安装空间，又能通过端盖的止口结构保证编码器码盘与电机轴的同轴度，避免装配偏差导致的位置检测误差，尾部出线端采用侧出式的接插件结构，接插件的引脚定义匹配通用的伺服驱动器接口，设备布线时可以直接使用标准成品连接线，不需要自行焊接接线，能减少现场装配的接线错误率。做设备结构布局时，需要重点关注这款电机的安装边界：

　　法兰面的四个安装孔采用M3螺纹规格，孔位分布在31mm见方的节圆上，安装时要预留出电机本体的径向尺寸空间，同时要注意侧出接插件的出线方向，避免和设备上的其他结构件、走线槽产生干涉；如果是采用直连丝杠的传动方案，还要核算电机轴的轴向负载，确保丝杠传动产生的轴向力不会超过电机轴承的额定承载范围，避免长期运行导致轴承磨损、输出轴窜动。在小型雕刻机的Z轴驱动场景里，这款电机的扭矩输出足够带动轻量化的主轴单元做上下进给运动，配合伺服驱动器的位置环控制，能实现0.01mm级的进给定位精度，满足小型工件的雕刻加工要求；在桌面型机械臂的关节驱动场景里，这款电机的方形法兰结构可以直接和关节的铝型材结构件连接，不需要额外设计复杂的转接件，

　　电机本体的重量控制也能降低机械臂运动时的惯量负载，提升关节运动的响应速度。建模过程中，对电机的绕组部分做了简化处理，保留了定子叠片的外形轮廓与转子磁钢的装配位置，结构工程师在做整机的干涉检查时，可以直接调用这个模型完成布局验证，不需要再花时间测绘电机的实际尺寸，能有效提升设计效率；模型上的所有安装止口、配合面的尺寸公差都遵循量产电机的实际公差带，装配模拟时能真实反映实际装配的间隙与过盈情况，避免设计阶段出现装配干涉的问题。对于做小型自动化设备开发的工程师来说，这类标准化规格的伺服电机模型是结构设计阶段的常用基础元件，准确的外形与安装尺寸能减少后续打样阶段的结构修改次数，尤其是在做紧凑化设备布局时，精准的模型边界能帮助工程师在有限的安装空间里合理排布驱动元件、传动组件与走线空间，避免因为模型尺寸偏差导致的整机装配问题。
