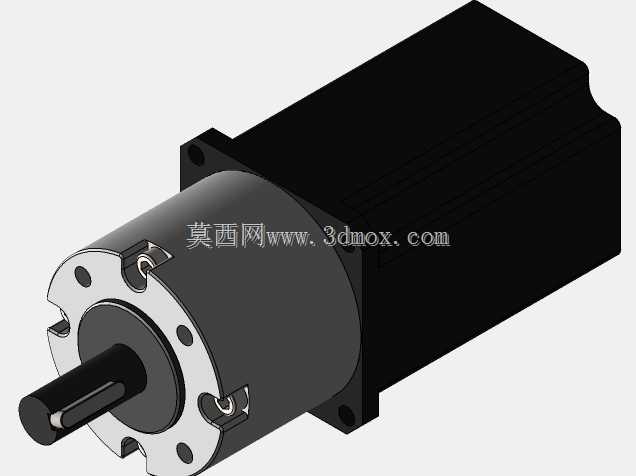

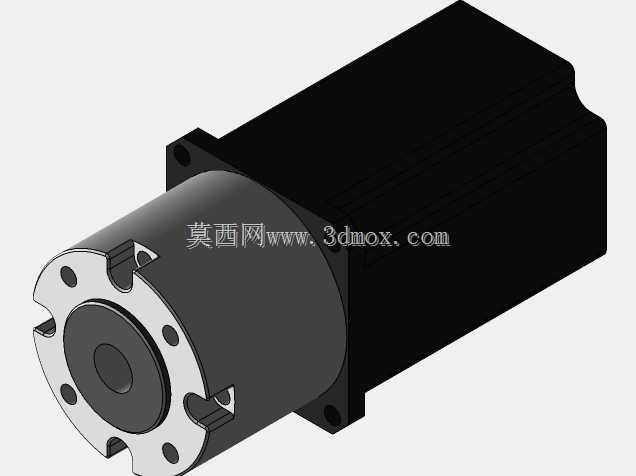

Nema23规格集成行星减速结构伺服电机

　　在中小型自动化设备的传动选型环节，集成行星减速结构的伺服电机一直是兼顾精度、扭矩与安装空间的核心执行元件，这款适配Nema23安装规格的行星齿轮伺服电机，针对桌面级自动化工作站、小型数控进给轴、精密检测转台这类对安装边界有严格限制的场景做了结构优化。从实际应用场景来看，这类集成式减速伺服电机不需要额外搭配独立减速箱，省去了电机与减速箱对接时的同轴度调校步骤，在3C产品组装工位的小型移栽机构、实验室精密分析仪器的样品进给轴、包装设备的定长送料辊驱动单元中，能大幅缩减传动链的轴向占用空间，避免分体式电机加减速箱组合带来的安装座加工复杂度提升问题。

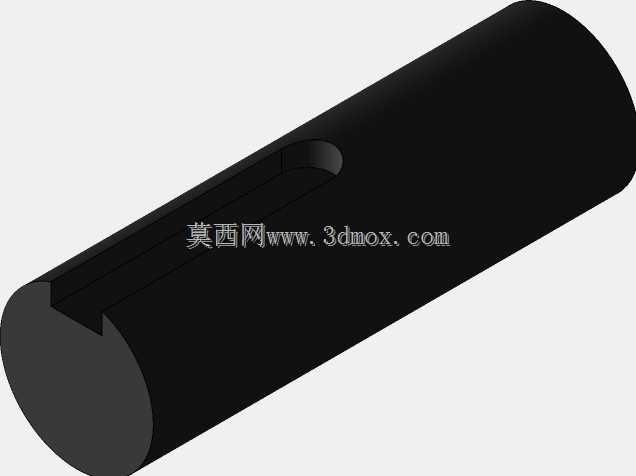

　　从功能特性上看，前端集成的行星减速结构采用内齿圈与行星轮多齿啮合的传动形式，相比普通直连伺服电机，同等电机本体功率下能输出更高的低速端扭矩，同时行星结构的传动回差被控制在极小范围内，满足频繁正反转、点位定位的工况需求，不会因为传动间隙导致定位过冲或者重复定位精度超差。电机本体采用方形机座设计，外壳做了散热筋结构优化，在持续额定负载运行时，能通过外壳与安装法兰的接触面将热量传导到设备安装板上，避免长时间运行出现绕组过热退磁的问题。输出轴采用标准圆柱轴带键槽的结构，可直接同步带轮、联轴器或者小型负载法兰，不需要额外做轴转接加工，适配常规的传动连接件标准。

　　设计思路上，这款电机将行星减速级直接集成在电机输出端的前法兰内部，没有采用分体拼接的结构形式，前法兰同时作为减速箱的壳体与电机的安装定位基准，安装止口的同轴度直接与电机转子轴、减速级输出轴保持统一基准，从加工层面减少了装配累积误差。后端的电机本体部分预留了编码器安装空间，位置反馈元件直接与电机转子尾端连接，不会因为减速级的传动间隙影响位置反馈的准确性，能实现全闭环的位置控制。接线端设置在电机机座的侧方，避免轴向出线占用安装空间，适配设备内部走线的布局需求，不会出现线缆弯折半径不足导致的线芯断裂问题。

　　外形尺寸与安装边界方面，这款电机完全遵循Nema23安装尺寸规范，安装孔的孔距、止口直径、输出轴的轴径与伸出长度都符合行业通用标准，设备设计时如果之前采用同规格的开环步进电机，不需要修改安装板的孔位与止口尺寸，就能直接替换升级，实现传动系统的精度与扭矩提升。整机的轴向长度相比同规格分体式电机加减速箱的组合缩短了近三分之一，在安装空间局促的多轴并排布局场景下，不会出现相邻轴的电机本体干涉问题。前端减速部分的外壳与电机机座采用同材质铝合金加工，表面做了硬质阳极氧化处理，既能保证结构强度，又能控制整机重量，在移动负载类的应用比如XY轴移栽滑台上，不会因为电机自重过大增加滑台的负载负担。

　　在实际选型适配时，需要注意这款电机的输出轴径向负载承受能力，因为集成行星结构的输出端轴承跨距做了优化，能承受比普通直连伺服电机更大的径向力，可直接驱动小直径的同步带轮或者轻载齿轮，不需要额外增加支撑轴承座。日常维护层面，集成式的结构没有外露的传动连接部件，不需要定期检查联轴器的紧固情况或者减速箱与电机的连接螺栓松动问题，能降低设备的后期维护工作量，适合在长时间连续运行的自动化产线设备中使用，减少非计划停机的概率。
