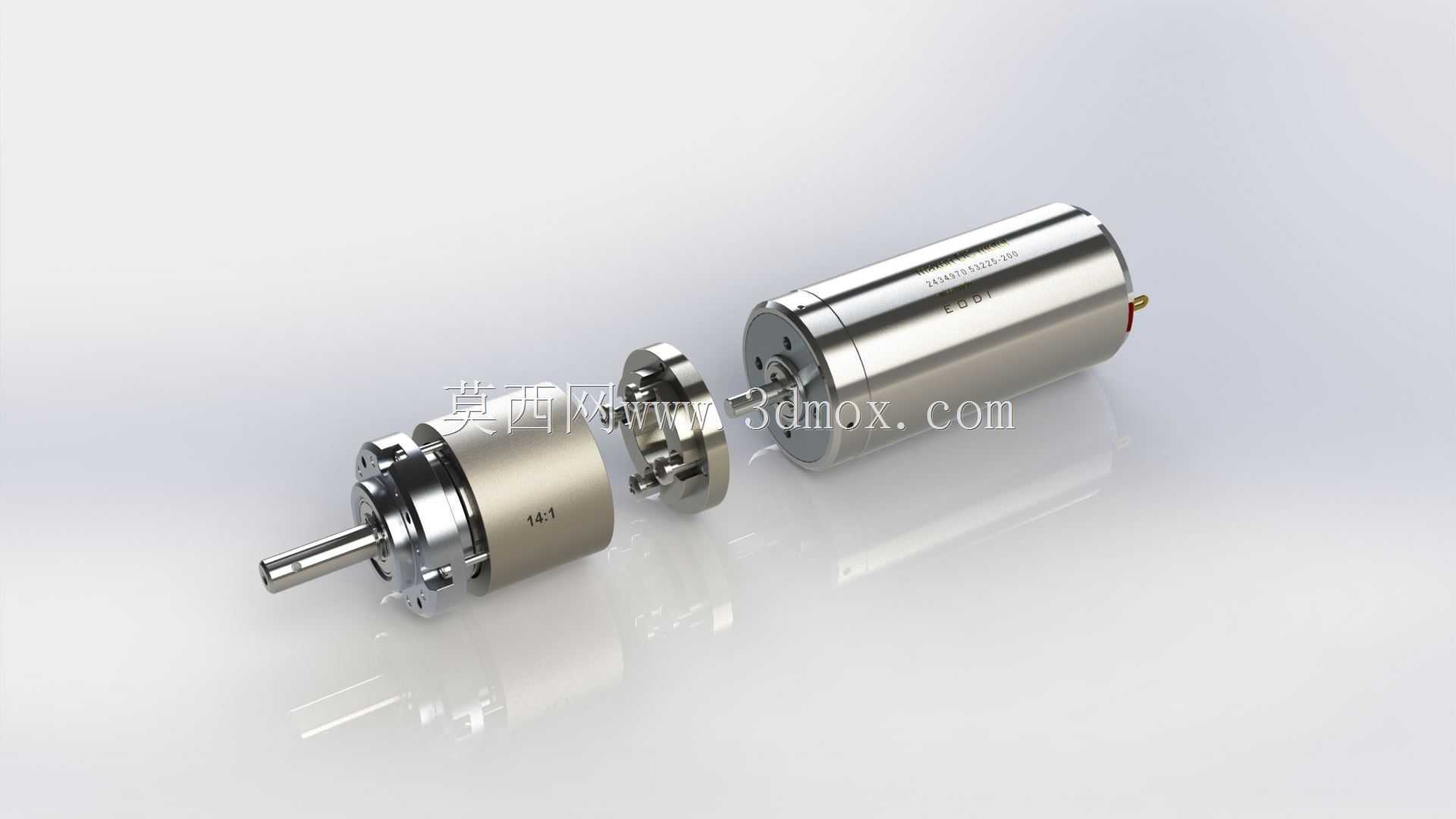

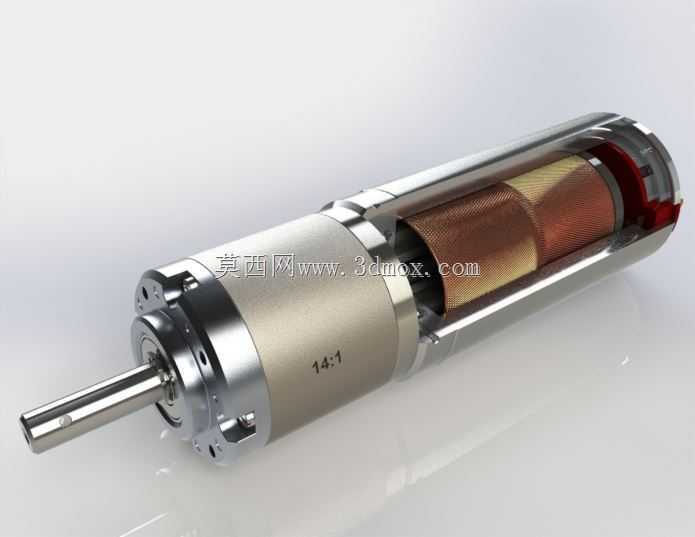

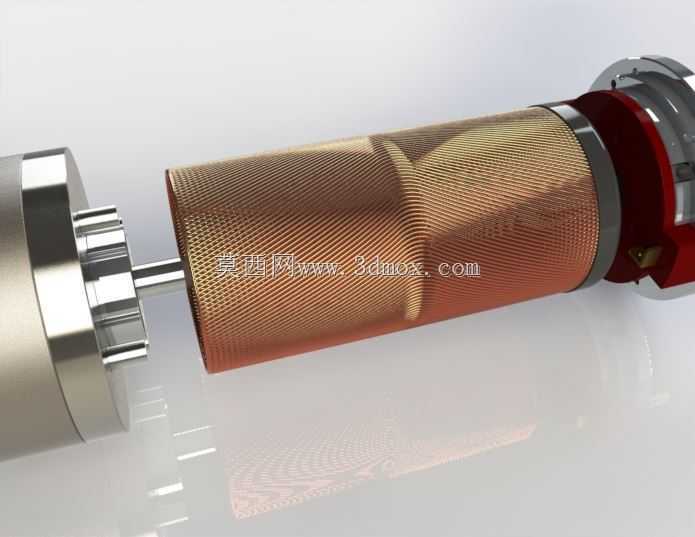

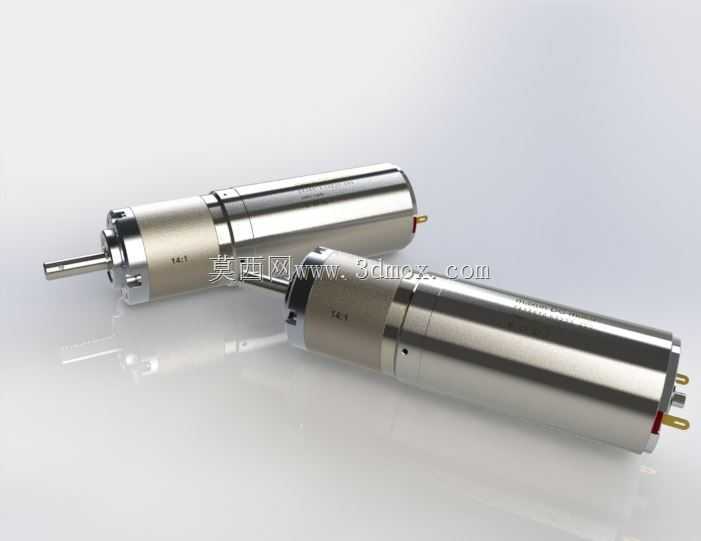

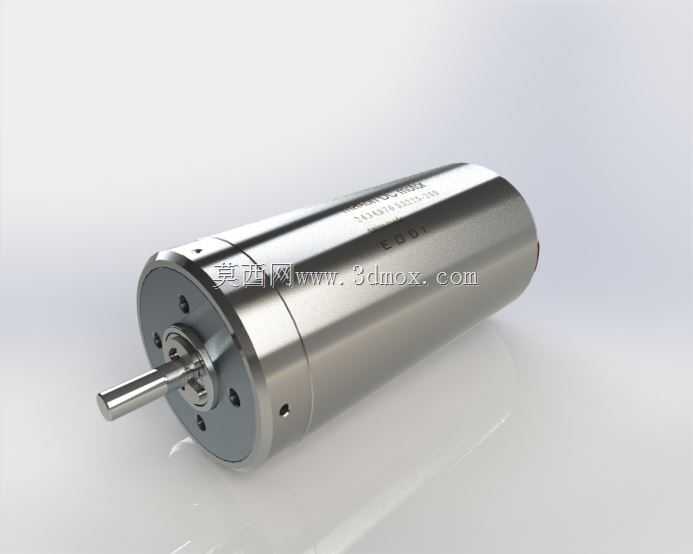

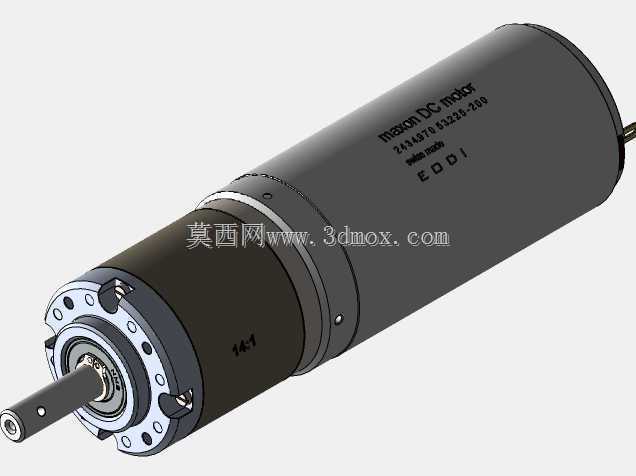

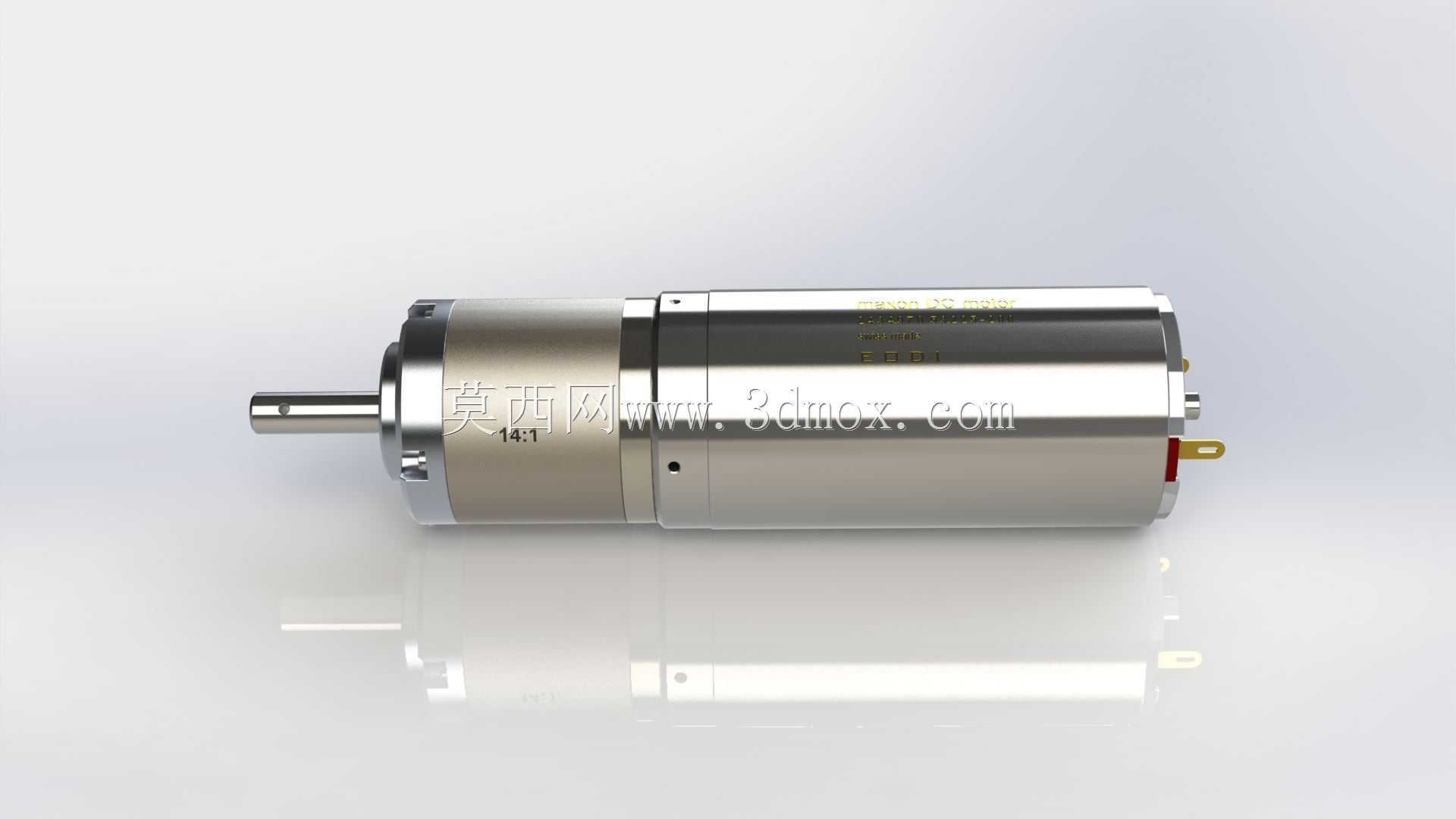

  在机器人关节模组、实验室自动化移载平台、医疗手术器械末端执行机构以及航天载荷小型驱动机构的选型过程中,这类集成行星减速结构的直流伺服单元是出现频率极高的执行元件,区别于开环的普通直流减速电机,它的输出端配合后端的位置反馈元件,可以实现输出轴角度、转速的闭环控制,满足动作精度要求严苛的场景需求。从结构设计逻辑来看,这款驱动单元采用同轴式布局,电机本体与减速箱直连,输出轴与电机转子轴线完全重合,这种布局的最大优势是径向安装尺寸紧凑,不需要额外布置传动转接结构,对于安装空间径向尺寸受限的场景十分友好,比如小型协作机器人的腕部关节、工业检测设备的探针进给机构,都可以直接嵌入安装,不需要额外设计传动避让空间。

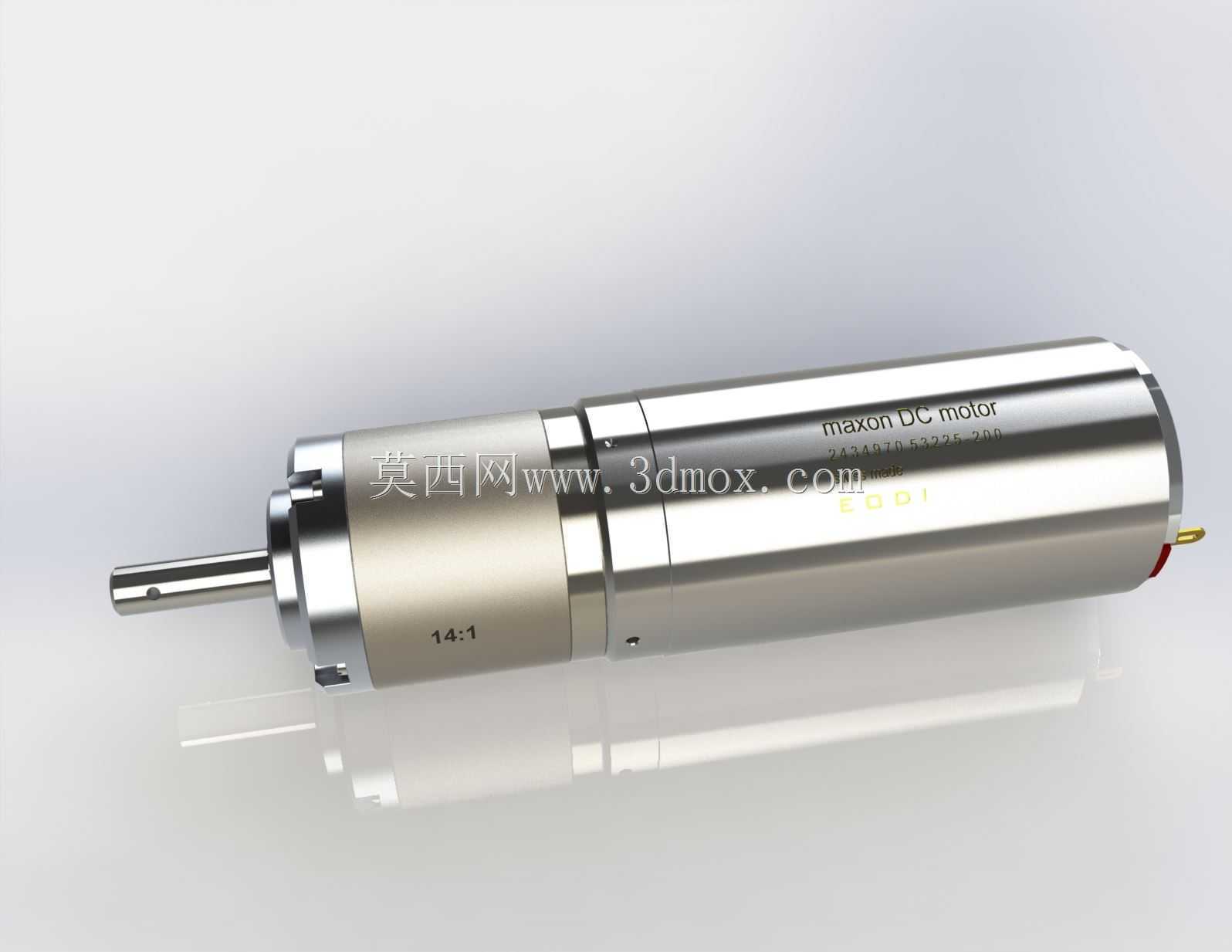

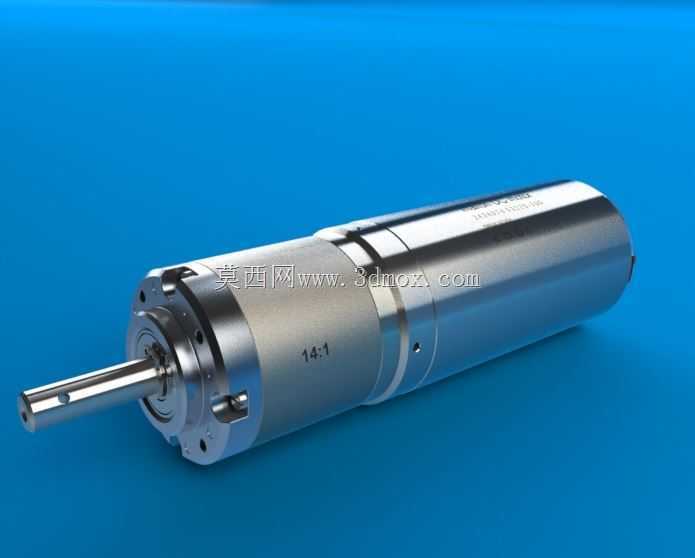

  减速段采用的是行星齿轮传动结构,从输出端的标识可以看到减速比为14:1,这个减速比区间属于中小减速比范畴,兼顾了输出扭矩提升与转速响应速度,不会因为减速比过大导致动态响应滞后,也不会因为减速比不足无法带动额定负载。设计过程中,齿轮副的侧隙控制是核心要点,这类应用场景大多需要正反转频繁切换,如果侧隙过大会导致反向回程误差超标,直接影响末端定位精度,因此建模时需要严格控制行星轮与太阳轮、内齿圈的配合公差,同时输出端采用双轴承支撑结构,抵消径向负载带来的轴系挠度,避免输出轴受径向力时出现卡滞或者齿轮偏磨的问题。

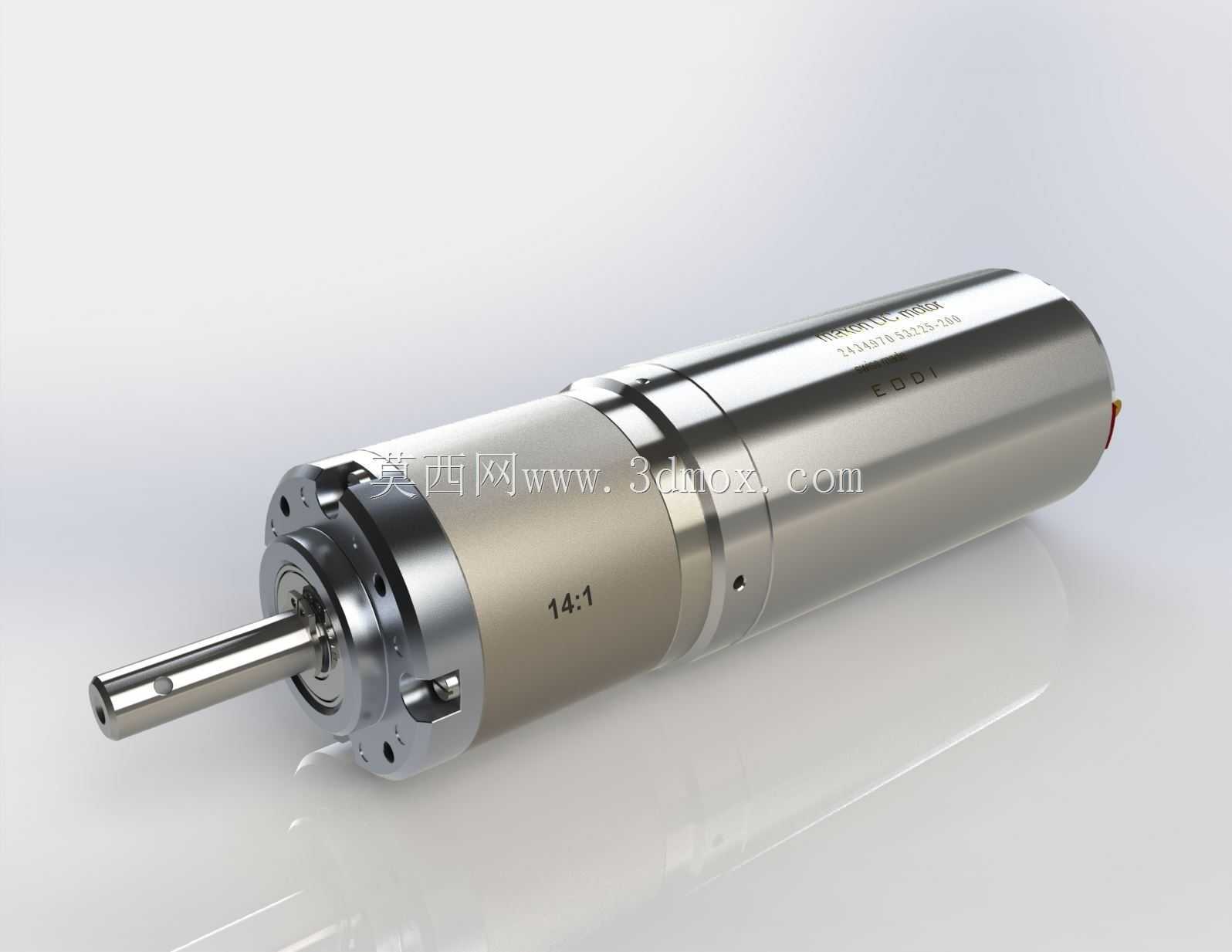

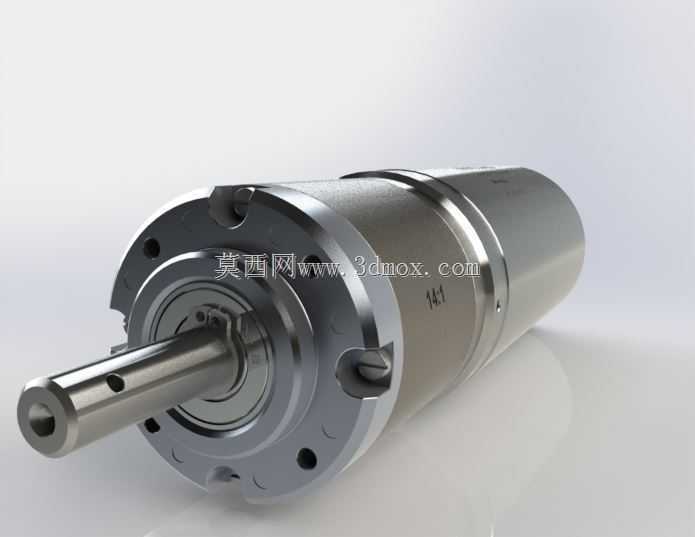

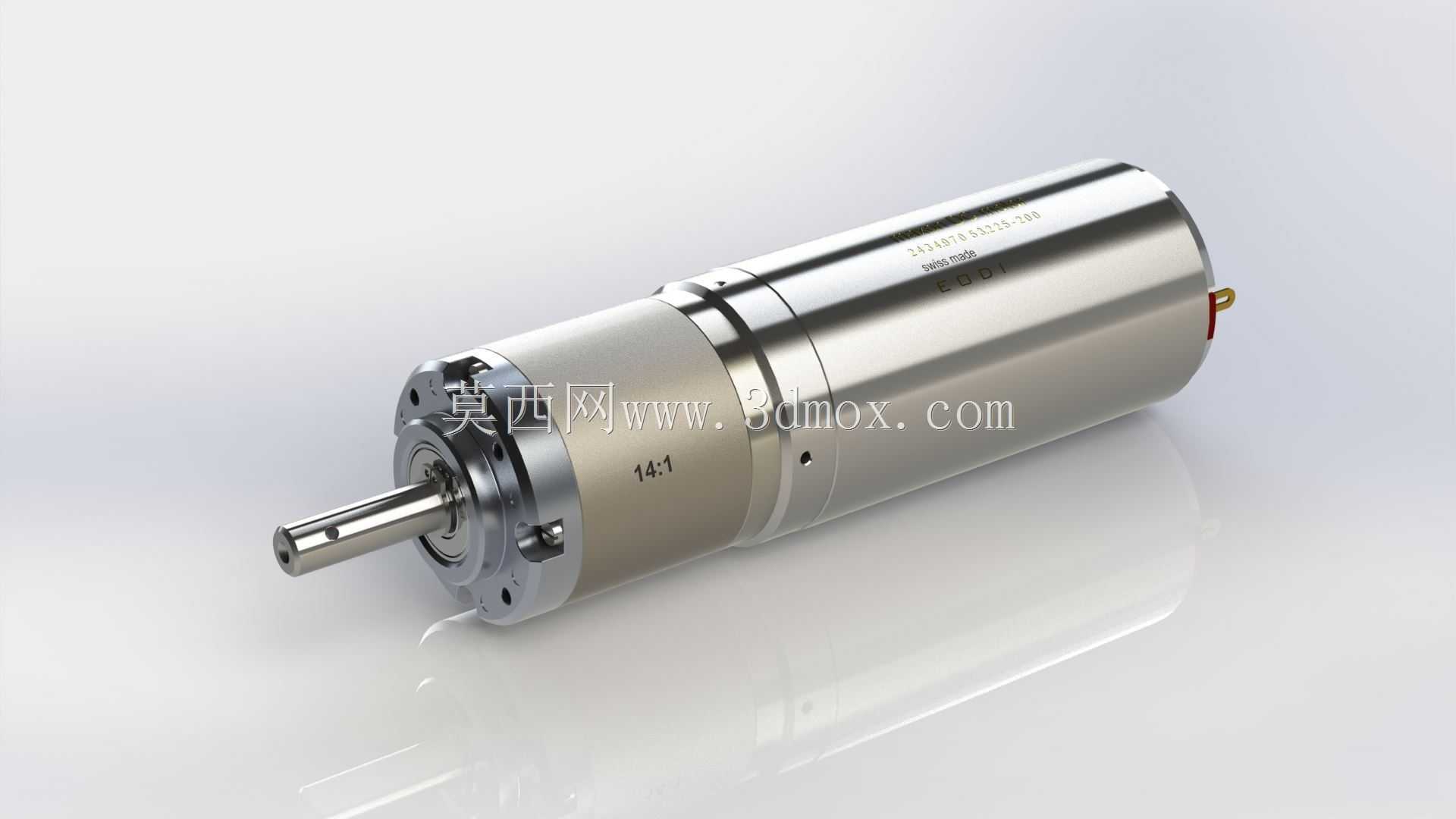

  从安装边界来看,这款驱动单元的主体为圆柱形结构,安装法兰位于减速箱前端,法兰上预留的安装孔位呈圆周均布,设计安装座时只需要按照法兰外径做定位止口,配合对应孔位的紧固螺钉即可完成固定,不需要复杂的调心结构。输出轴为单伸式光轴带扁位结构,配合联轴器或者同步带轮时,可以通过扁位传递扭矩,避免长期正反转出现轴与连接件的打滑问题,轴伸长度经过优化,既可以满足常规连接件的安装深度需求,也不会因为轴伸过长导致轴端跳动量超标。

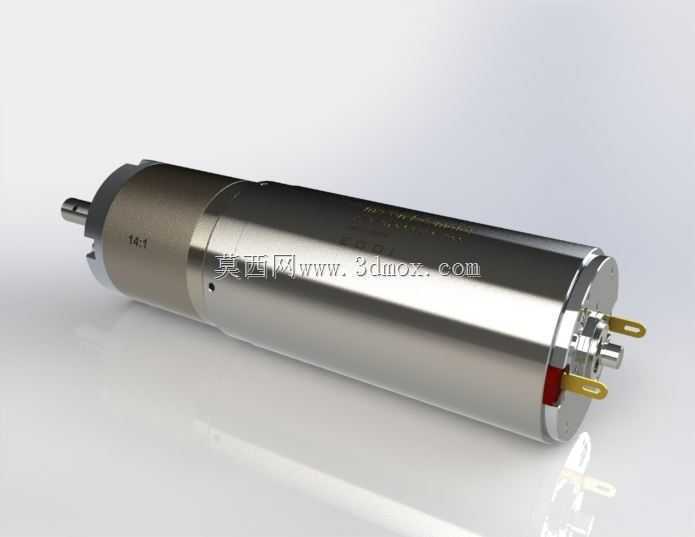

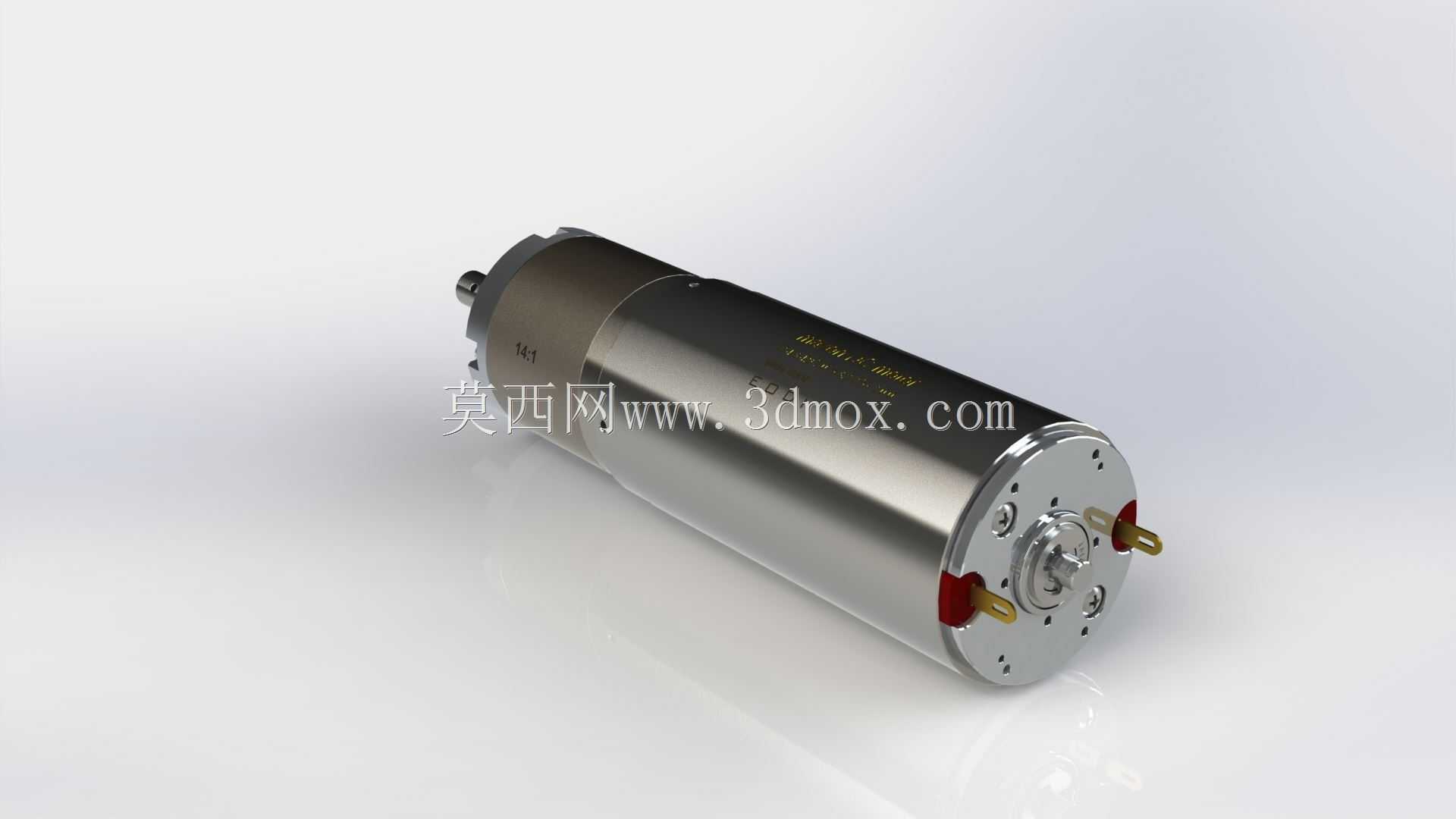

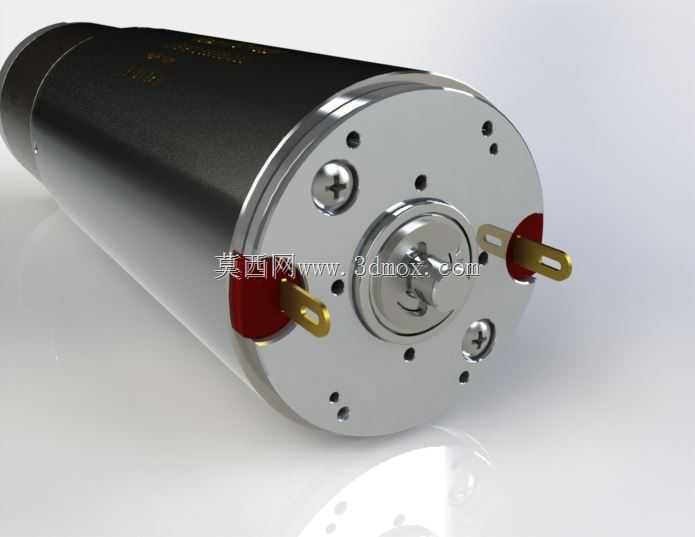

  实际应用中,这类驱动单元的防护设计也需要重点关注,电机本体与减速箱的衔接处采用密封圈密封,输出轴位置搭配骨架油封,可以阻挡日常工况下的粉尘、少量飞溅液体进入内部结构,适配多数工业车间、实验室的常规使用环境,如果应用在有腐蚀介质或者高湿度的特殊场景,还可以在现有结构基础上更换氟橡胶密封件,提升防护等级。电路接线端位于电机尾端的侧方,接线端子采用绝缘护罩包裹,避免安装过程中接线端与周边金属结构短路,同时尾端预留了反馈元件的安装空间,不需要额外外置编码器支架,进一步压缩了整体安装长度。

  在三维建模过程中,需要重点还原齿轮副的啮合关系、轴承的安装定位尺寸、法兰止口的配合公差,这些尺寸直接影响后续结构设计时的干涉检查结果,很多工程师在选型建模时容易忽略减速箱与电机本体衔接处的台阶尺寸,导致安装座的避让空间设计不足,装配时出现干涉。另外输出轴的扁位位置、接线端的出线方向也需要准确还原,方便后续布线设计时预留足够的走线空间,避免实际装配时线缆与周边结构产生摩擦。

  这类驱动单元的负载特性需要结合减速比核算,14:1的减速比可以将电机本身的输出扭矩放大14倍左右,同时需要考虑齿轮传动的效率损耗,核算输出端额定扭矩时需要预留足够的安全余量,尤其是在频繁启停、正反转切换的工况下,瞬时冲击扭矩会高于额定值,选型和结构设计时需要对应校核输出轴、齿轮副的强度,避免长期冲击负载导致齿轮断齿或者输出轴变形。对于需要高精度位置控制的场景,建模时还需要考虑后端编码器的安装同轴度,编码器码盘与电机转子的同轴度误差会直接影响位置反馈精度,因此尾端的轴承定位台阶需要严格控制形位公差,保证转子转动时码盘不会出现偏摆。
