可调式实验室三脚夹三维结构设计

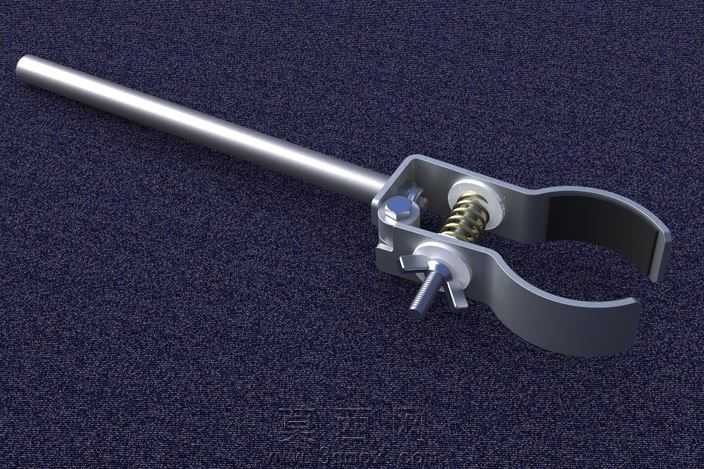

本作品为可调式实验室三脚夹的三维建模作品，建模过程中严格遵循实际五金夹具的生产加工尺寸逻辑，针对实验场景的使用需求完成全参数化结构设计。建模阶段首先完成夹持端的轮廓构建，采用C型开口夹臂结构，针对40毫米直径的被夹持对象做适配性尺寸校准，保证夹臂开合行程可完全覆盖目标夹持直径，同时在夹臂内侧预留防滑贴合面的结构余量，避免夹持圆柱类器具时出现打滑偏移。夹臂与连接杆的连接部位采用框型铰接基座设计，基座内部内置复位弹簧结构，建模时精准还原弹簧的螺距、线径与自由长度参数，保证弹簧装配后可提供稳定的夹臂复位张力，同时在铰接位置设置蝶形锁紧旋钮结构，还原旋钮的翼型手柄与螺纹段的啮合结构，通过旋钮的旋紧行程控制夹臂的夹紧力度，适配不同壁厚、不同材质的实验器具夹持需求。长连接杆部分采用光滑圆杆结构，建模时保证杆身的圆柱度公差符合实际支架装配要求，杆身与基座的连接位置做圆角过渡处理，避免应力集中导致的结构断裂风险。材质渲染阶段，夹臂、基座、连接杆与锁紧旋钮均采用哑光金属镀铬材质，调整材质的反射粗糙度参数还原实验室五金器具的磨砂金属质感，弹簧部分采用亮面弹簧钢材质，突出金属弹性件的光泽差异，铰接位置的固定销采用蓝白锌钝化材质，还原五金配件的表面处理细节。场景渲染采用深色织物背景，打光采用侧方主光搭配顶部补光的方案，突出金属部件的轮廓转折与结构层次，清晰展现夹体的开合结构、弹簧复位结构与锁紧调节结构的装配关系。设计过程中充分考虑实验室场景的使用特性，整体结构无尖锐棱角，所有活动部件均做限位结构设计，避免使用过程中夹臂过度开合导致的弹簧脱出，同时保证锁紧旋钮的操作力矩符合人体工学，无需额外工具即可徒手完成夹紧力度调节，既可以用于化学实验场景的玻璃器皿固定，也可适配医疗环境中的管状器具夹持需求，整体结构简洁可靠，零件数量少，便于加工生产与后期维护更换。
