车床技能考核配套轴套螺母组合教学构件

　　这套轴类、套类与六角螺母组合的加工构件，是车床操作技能等级考核场景下的典型实操载体，覆盖普通卧式车床加工全流程的核心操作要点，从毛坯装夹找正、刀具刃磨、切削参数匹配到尺寸精度控制，都能通过这套构件的加工完成全流程训练。在职业技能等级认定的车床操作考核现场，这类组合件是检验操作者实操能力的核心载体，需要操作者在规定工时内完成所有零件的加工，保证各配合面的尺寸公差、形位公差与表面粗糙度符合装配要求，最终实现三个零件的顺畅装配，没有卡滞、间隙超差的问题。

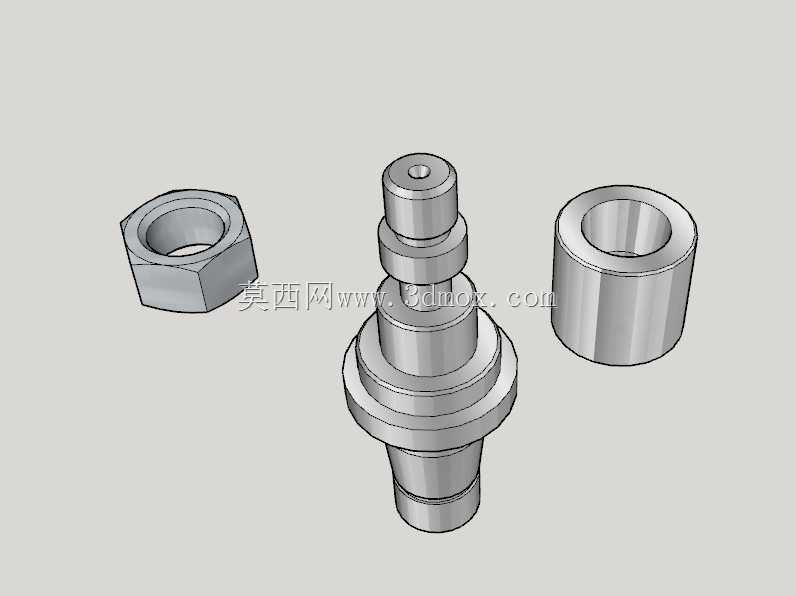

　　从实际加工用途来看，这套构件的三个零件分别对应车床加工的三类典型加工特征：中间的阶梯轴件覆盖外圆车削、台阶面车削、端面车削、倒角加工的核心操作，需要操作者控制不同轴段的同轴度，保证各台阶端面与轴线的垂直度，相邻轴段的过渡圆角要符合要求，避免应力集中；右侧的光滑轴套覆盖内孔车削、外圆车削、端面加工的操作要点，内孔与外圆的同轴度是核心控制项，内孔的尺寸精度要和阶梯轴的对应轴段实现间隙配合，保证装配后轴套可以在轴段上顺畅滑动无卡滞；左侧的六角螺母覆盖外六角车削、内螺纹加工、端面倒角的操作要点，六角的对边尺寸公差、螺纹的中径精度是核心考核点，需要保证螺纹和阶梯轴端的螺纹段配合顺畅，拧紧后端面和轴肩贴合紧密无翘边。

　　在设计思路上，这套构件完全贴合生产现场的实际加工逻辑，没有设置脱离生产实际的特殊结构，所有特征都是日常机械加工中最常见的结构形式。阶梯轴的各轴段直径差设置合理，既可以考核操作者的台阶车削对刀精度，又不会因为直径差过大导致切削抗力突变影响加工稳定性；轴套的壁厚设置在常规加工范围内，避免因为壁厚过薄出现装夹变形，也不会因为壁厚过厚浪费毛坯材料；六角螺母的厚度和对边尺寸符合常规紧固件的比例关系，内螺纹的规格和轴端螺纹匹配，螺纹长度设置合理，既保证足够的啮合长度，又不会出现螺纹加工过长导致的效率浪费。

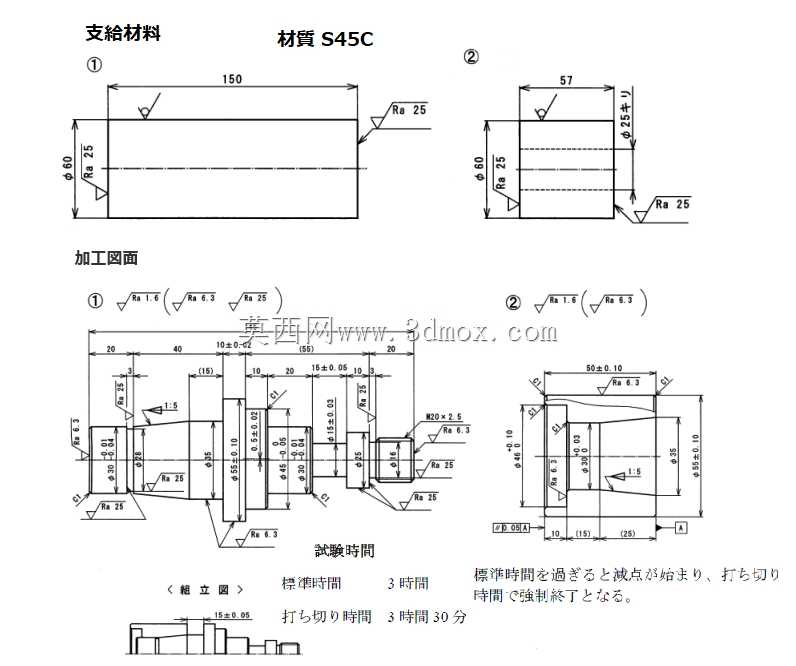

　　从安装边界与尺寸控制来看，这套构件的所有零件都采用常规棒料毛坯加工，阶梯轴的总长度控制在普通卧式车床的小刀架行程范围内，不需要转动刀架或者接长刀杆即可完成全长度加工，最大外圆直径适配普通三爪自定心卡盘的装夹范围，不需要使用四爪卡盘或者专用夹具，降低考核现场的夹具准备成本。轴套的内孔直径在普通内孔车刀的加工范围内，不需要使用特制的加长刀杆或者小孔镗刀，外圆直径和长度比例合理，装夹时悬伸长度控制在安全范围内，避免加工时出现振纹。六角螺母的对边尺寸适合采用三爪卡盘装夹车削六角的加工工艺，不需要专用的六角铣削附件，完全适配普通车床的加工能力，螺纹规格采用常规公制粗牙螺纹，是日常加工中最常用的螺纹形式，刀具采购和刃磨都十分便捷。

　　在实际教学训练场景中，这套构件可以拆解为三个独立的训练模块，初学者可以先分别练习单个零件的加工，掌握外圆、内孔、螺纹的基本加工方法后，再进行组合件的整体加工训练，逐步掌握配合尺寸的精度控制方法。加工过程中需要操作者根据不同的加工材料选择合适的切削参数，比如加工45号钢毛坯时，粗车的切削速度、进给量和背吃刀量要匹配刀具的承受能力，精车时要适当提高切削速度、降低进给量，保证表面粗糙度达到要求。在装夹找正环节，轴类零件要保证毛坯的回转中心和车床主轴回转中心重合，避免加工后出现壁厚不均、轴段偏心的问题；套类零件装夹时要控制夹紧力，避免夹紧力过大导致零件变形，加工完成松开后内孔出现圆度超差的问题；螺母加工时，车削六角要保证六个面的对边尺寸一致，角度均匀，螺纹加工前要先进行螺纹小径的车削，采用正反车的方法加工螺纹，及时用螺纹环规检验中径尺寸，避免螺纹加工过松或者过紧。

　　这套组合构件的装配逻辑也完全贴合实际机械装配的要求，装配时先将轴套套入阶梯轴的对应轴段，再将六角螺母拧入轴端的螺纹段，拧紧后轴套的端面要被螺母和轴肩夹紧，没有轴向窜动，同时轴套可以在轴段上灵活转动，这就要求各配合面的尺寸精度控制在合理的公差范围内，轴肩和螺母端面的垂直度要符合要求，不会因为端面倾斜导致轴套夹紧后出现卡滞。在考核评分环节，除了各零件的尺寸精度、表面粗糙度之外，装配后的整体状态也是重要的评分项，能全面反映操作者的综合加工能力，避免出现单个零件尺寸合格但整体无法装配的问题，这也和实际生产中零件最终要服务于装配的核心要求一致。
