日本铣床二级技能考核实操练习工件

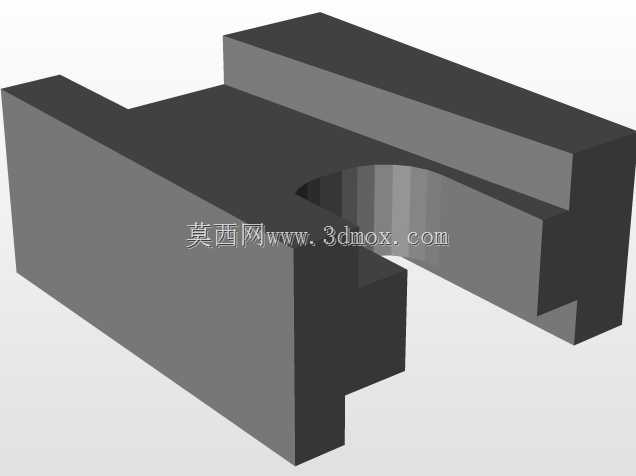

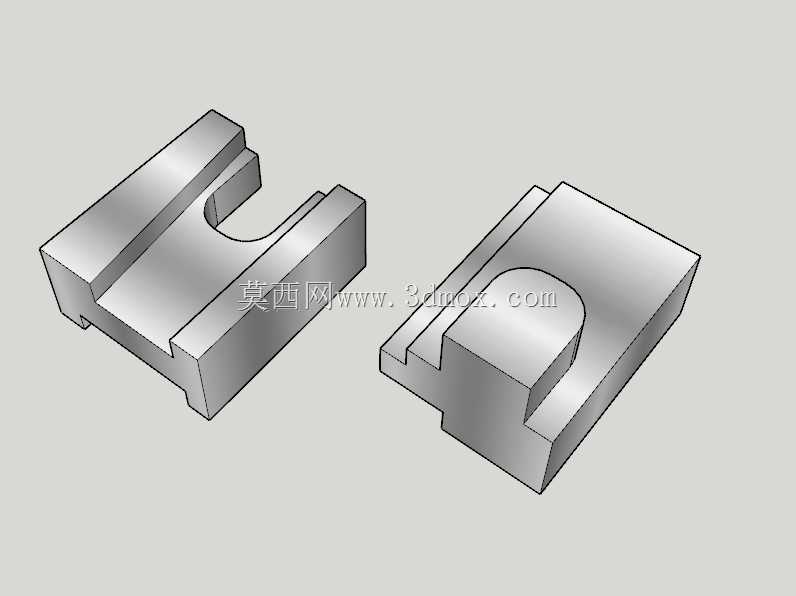

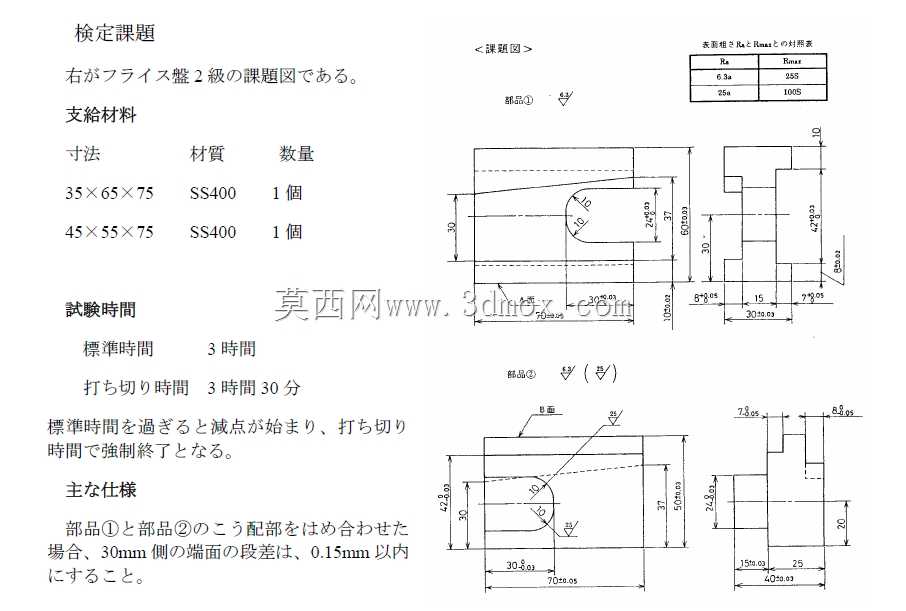

　　这类工件是铣床技能等级考核中典型的实操加工试件，主要用于考察操作人员对普通立式铣床的操作熟练度、工序排布能力以及尺寸公差控制水平，在职业技能鉴定、企业内部铣工等级评定、职业院校铣工专业实训场景中被广泛采用。从工件结构来看，两个试件分别设置了不同的加工特征，左侧工件带有开口通槽与台阶平面，右侧工件设置了弧形沉槽与侧边定位缺口，所有特征均需要通过铣削工序完成，涵盖了平面铣削、槽铣、台阶铣、成型面铣削等多个基础铣削操作要点，能够全面考核操作者对铣刀选型、切削参数匹配、工件装夹找正、进给量控制的综合能力。在实际考核场景中，这类试件的加工通常会限定总加工时长，要求操作者在规定时间内完成从毛坯下料、装夹找正、刀具安装对刀、

　　各工序粗精加工到最终尺寸检测的全流程操作，评分维度包含各平面的平面度、相邻面的垂直度、槽宽尺寸公差、槽的位置度、成型面的轮廓度以及表面粗糙度等多项指标，任何一个环节出现失误都会导致考核扣分。从设计思路上看，这类考核试件没有复杂的装配关系，所有特征均为独立加工要素，但特征之间存在位置关联要求，比如左侧工件的开口槽与侧边台阶的平行度要求，右侧工件弧形沉槽与工件基准边的对称度要求，都需要操作者在加工前完成精准的基准找正，加工过程中多次测量调整进刀量，避免出现累计误差。工件的毛坯通常选用标准方形热轧钢块或铝块，外形尺寸控制在100mm×80mm×30mm区间内，属于小型铣削试件，装夹时采用机用平口钳即可完成固定，不需要专用工装夹具，

　　适配绝大多数普通立式铣床的加工行程，也可在数控铣床上完成编程加工，用于考核数控铣操作人员的手工编程能力。在实训教学场景中，这类试件是铣工入门阶段必须完成的基础练习件，学员通过反复加工这类试件，能够快速掌握铣床手柄操作的进给手感，理解顺铣与逆铣的加工差异，学会使用游标卡尺、千分尺、百分表等常用量具完成加工过程中的尺寸检测，建立机械加工的公差意识。加工这类工件时，首先需要完成毛坯的六面规方，保证相对面平行、相邻面垂直，作为后续所有特征加工的定位基准，之后再按照先粗后精、先面后槽的工序顺序依次加工各特征，粗加工时预留0.2-0.5mm的精加工余量，避免切削力过大导致工件变形或刀具让刀，精加工时采用更高的主轴转速与更小的进给量，

　　保证表面粗糙度与尺寸精度。这类考核试件的特征设置经过了长期的教学与考核实践验证，没有冗余的加工内容，每一个特征都对应一项核心铣削技能点，比如开口通槽加工考察键槽铣刀与立铣刀的选型差异，弧形沉槽加工考察成型铣刀的使用或者手动进给铣削成型面的操作技巧，侧边缺口加工考察工件的二次装夹找正精度，能够真实反映操作者的铣床操作基本功水平。在企业内部的铣工技能评定中，这类试件的加工精度直接与操作者的技能等级挂钩，能够稳定加工出符合公差要求试件的操作人员，才能够承担复杂零件的铣削加工任务，避免在实际生产中出现批量报废的问题。
