飞翼布局隐身侦察无人机结构设计

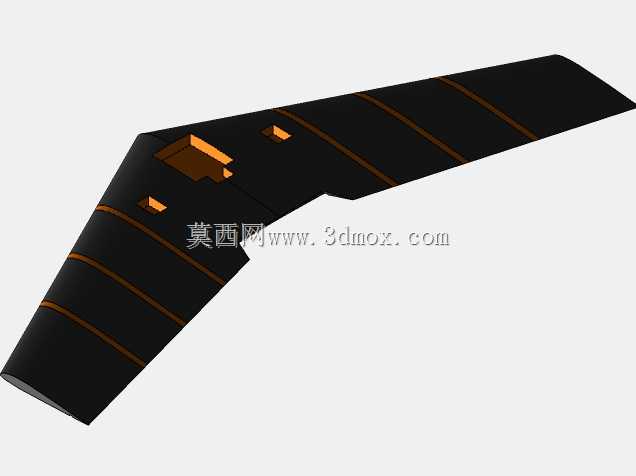

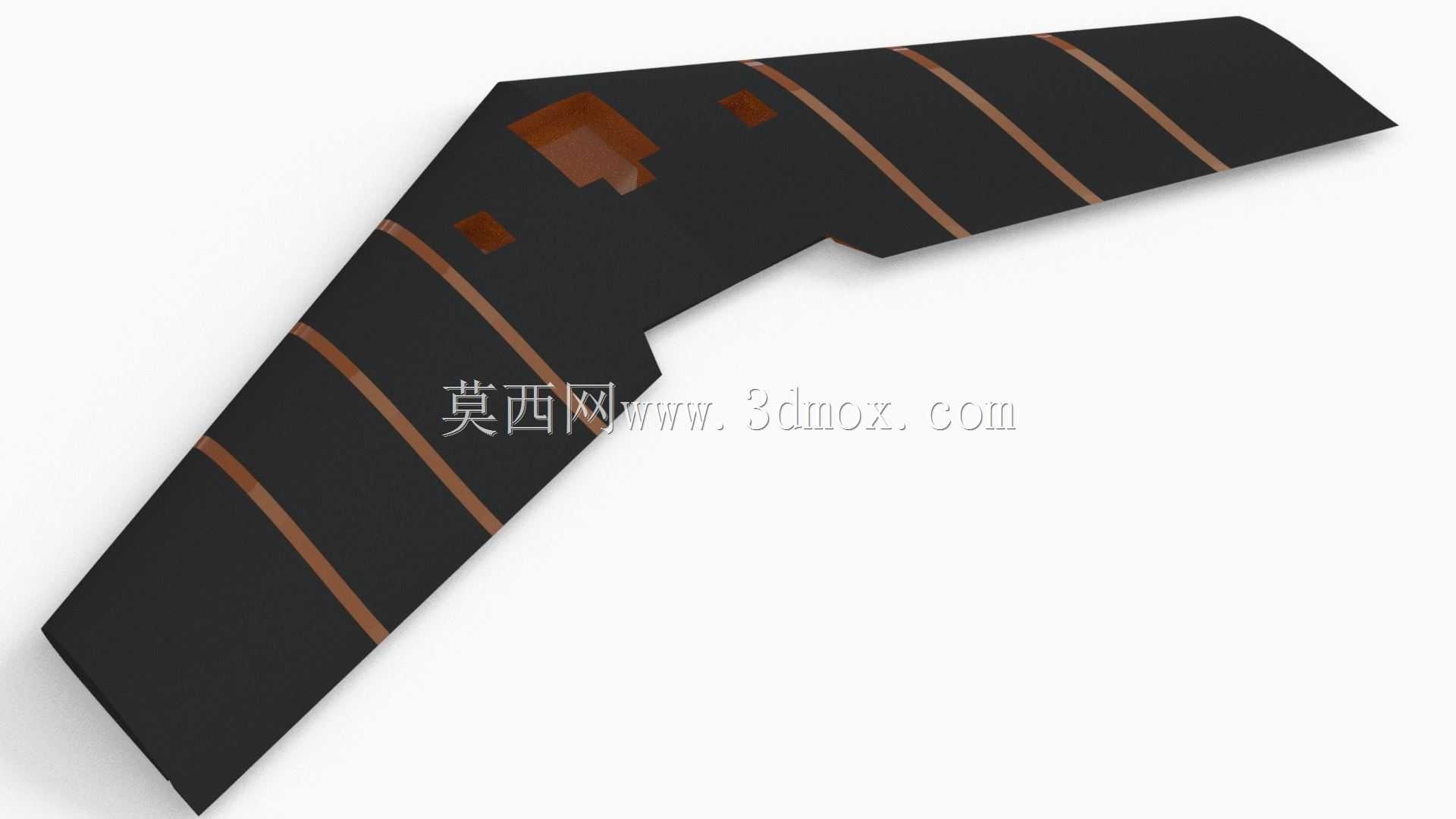

　　这款飞翼构型的无人飞行器结构，在设计阶段优先考虑了低可探测性需求与长航时巡航的气动效率，整体采用无垂尾、无平尾的融合翼身布局，整个机体上表面保持连续光滑的曲面过渡，没有突出的舵面支架与外置设备舱，所有任务载荷均采用内埋式安装设计，避免外置结构带来的雷达反射截面激增问题。从实际应用场景来看，这类构型的无人机主要承担前沿区域侦察、电磁信号监测、固定区域巡航值守类任务，相比常规布局无人机，飞翼设计的升阻比可以提升30%以上，在同等动力配置与燃油/电池容量下，巡航时间与作战半径都有明显优势，同时更低的雷达反射特征可以提升任务过程中的生存性，适合在防空密度较高的区域执行任务。

　　在功能特性设计上，整个机翼前缘后掠角经过多轮气动仿真迭代，兼顾高亚音速巡航下的激波阻力控制与低速起降阶段的升力系数要求，机翼上表面布置的多块嵌入式整流结构，分别对应卫星通信天线、数据链天线、任务传感器的安装窗口，所有窗口边缘均做了锯齿化修型处理，与整体隐身设计要求保持一致。机体内部沿翼展方向设置了多道加强筋与整体式翼梁，承力结构采用碳纤维复合材料铺层设计，在保证结构强度满足机动过载要求的前提下，尽可能降低机体结构重量，翼身融合区域的内部空间被充分利用，分别设置了动力舱、燃油舱/电池舱、任务载荷舱、飞控设备舱，各个舱段之间设置有防火隔断与走线槽，方便设备安装与后期维护。

　　设计过程中针对飞翼布局航向稳定性不足的问题，在机翼后缘设置了多组开裂式阻力方向舵，通过左右舵面的差动阻力实现航向控制，替代传统垂尾的航向稳定功能，舵面作动机构全部内埋于机翼后缘的蒙皮内部，作动臂与蒙皮接缝处采用导电密封胶条填充，既保证气动连续性，也避免接缝处的雷达波绕射。整个机体的外形尺寸设计充分考虑了地面运输与阵地部署的要求，翼展控制在小型运输车辆的装载边界内，机体高度满足标准集装箱的内部高度限制，不需要拆解主体结构就可以完成公路转运，外场部署时只需要展开机翼上的检查口盖，完成设备通电检查与燃油加注就可以执行任务，不需要复杂的组装调试流程。

　　安装边界设计上，机腹位置设置有标准化的任务载荷挂点，采用快卸式锁钩结构，可以根据任务需求快速更换光电侦察吊舱、电子干扰载荷、小型弹药等不同设备，挂点的承载能力经过静力试验验证，可以满足不同重量载荷的安装要求，同时挂点与机体结构的连接位置做了加强处理，避免大过载机动情况下出现结构损坏。进气道采用背负式S弯设计，布置在机体上表面中部，入口处做了格栅化屏蔽处理，既可以避免地面杂物被吸入发动机，也可以遮挡发动机压气机叶片的雷达反射，进气道与机身融合处的曲面经过CFD仿真优化，保证大迎角飞行状态下的进气效率，避免出现气流分离导致的发动机喘振问题。整个机体的蒙皮接缝全部采用锯齿形设计，接缝方向与机翼前缘平行，将雷达反射波控制在几个固定的非威胁方向上，进一步降低全机的雷达反射特征，表面的隐身涂层采用宽频吸波材料，可以覆盖常用的防空雷达波段，提升任务突防的成功率。
