折叠式四旋翼航拍无人机结构设计

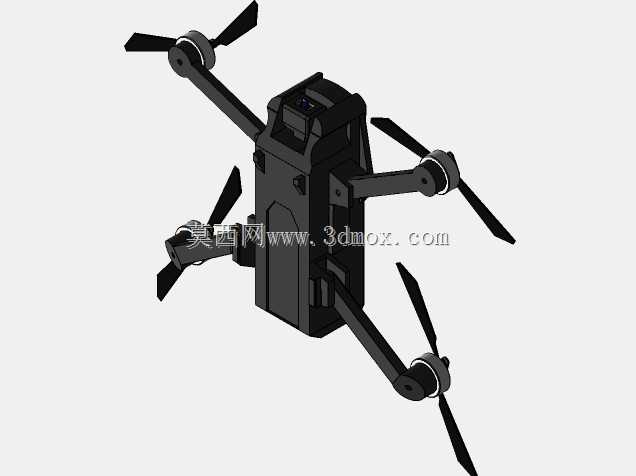

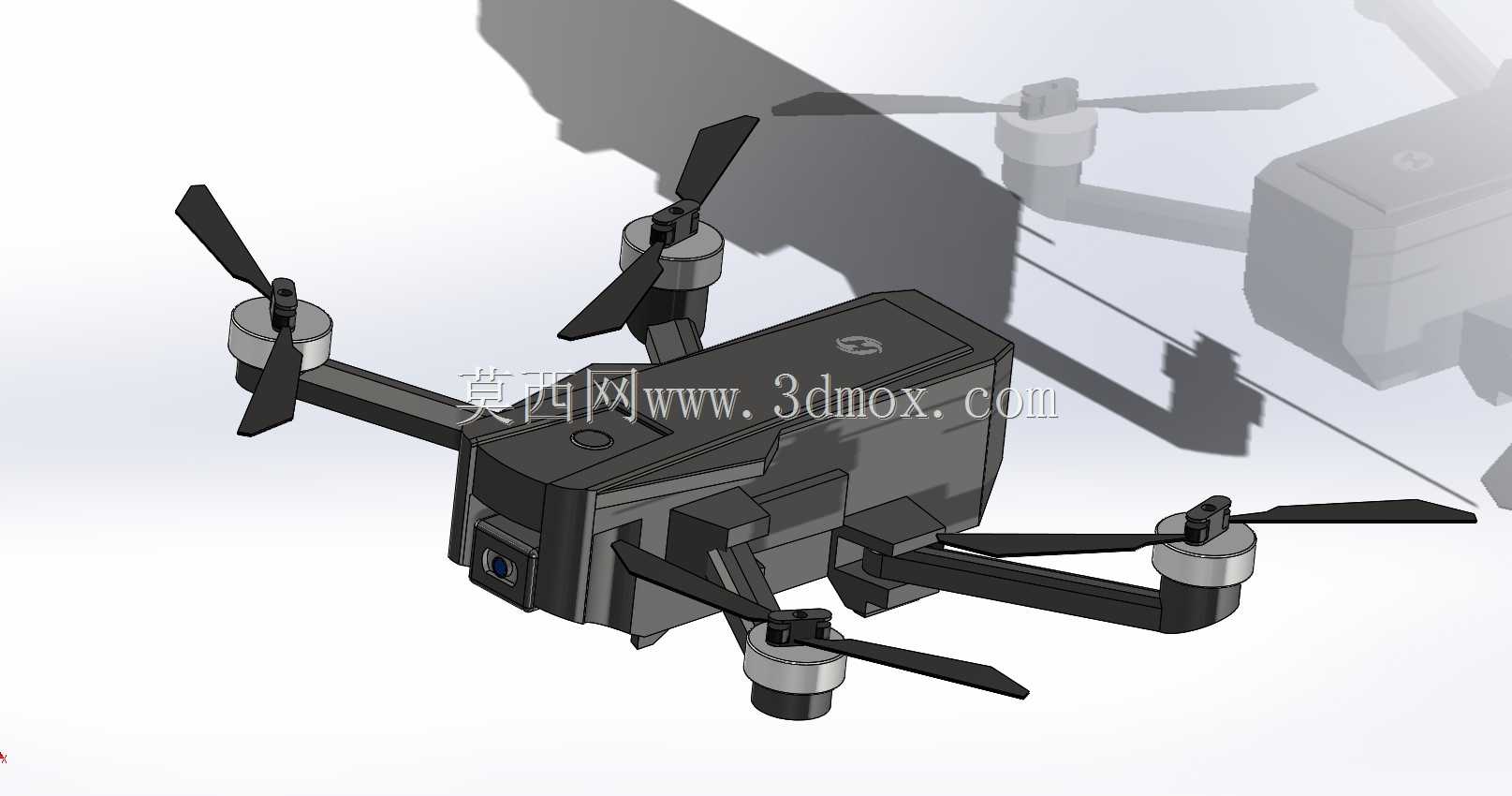

　　这款四旋翼飞行器的结构设计，首先围绕户外便携航拍的核心使用场景展开，日常作业中，航拍从业者、户外爱好者往往需要在山地、城市楼宇间、景区等不同场景快速切换作业点位，传统固定机臂的无人机收纳体积偏大，携带过程中机臂、桨叶容易受到挤压磕碰，因此在结构布局上采用了可折叠式机臂设计，四个机臂可绕机身主体的铰接转轴向内收拢，收拢后整体外轮廓与机身主体尺寸基本一致，能够轻松放入常规尺寸的摄影包甚至通勤背包中，大幅降低携带转运的空间占用。

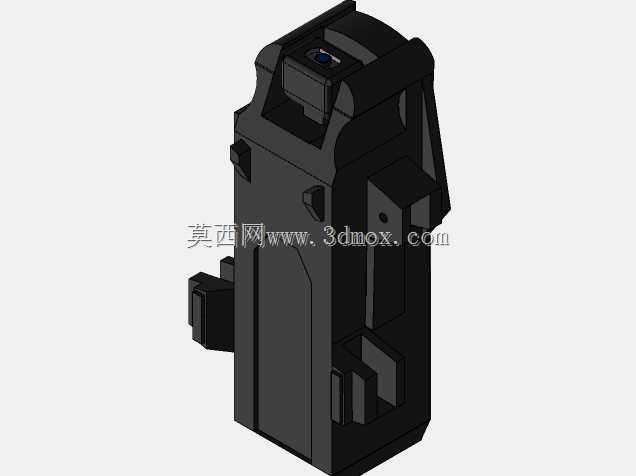

　　从实际功能实现来看，机身前端集成了航拍摄像头模组的安装位，预留了镜头调节的活动空间，能够满足航拍过程中不同俯仰角度的拍摄需求，摄像头安装位周边做了局部加强筋设计，避免飞行过程中的机身振动传递到镜头端，减少画面果冻效应，保障航拍成像的稳定性。机身主体内部预留了飞控板、电池仓、电调模块的分层安装空间，各模块的安装位都设置了对应的定位柱与螺丝孔位，装配时可以快速对位，不需要额外做定位调整，同时分层布局能够合理分配机身重量，让整机重心落在四个旋翼的几何中心位置，降低飞控系统的姿态修正负担，提升飞行过程中的姿态稳定性。

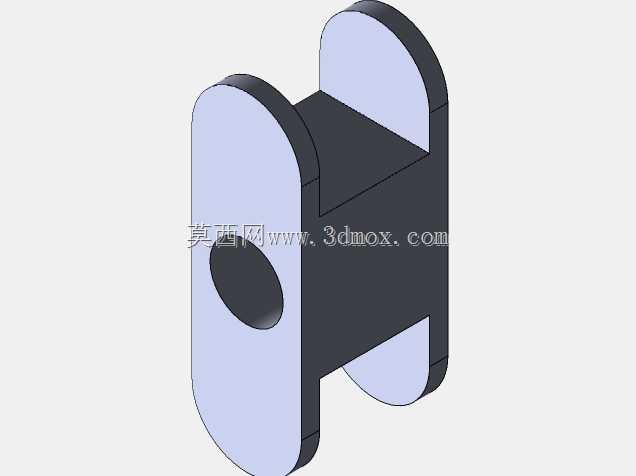

　　机臂末端的动力单元安装位，适配常规规格的无刷电机与螺旋桨，安装座做了同轴度限位设计，能够保证电机输出轴与机臂的垂直精度，避免桨叶旋转过程中出现动平衡偏差，降低飞行时的振动与噪音。机臂的铰接结构采用了阻尼转轴设计，展开到位后能够自动锁止，不需要额外的卡扣结构固定，展开操作单手即可完成，从收纳状态到起飞准备状态的转换时间可以控制在数十秒内，适配户外快速作业的需求；转轴处做了限位结构，机臂展开角度固定为预设的最优倾角，既能够保证桨叶旋转平面与机身水平面的平行度，也能避免机臂过展开导致的动力效率损失。

　　机身外壳采用上下分壳的结构设计，合模面设置在机身侧面中线位置，上下壳通过周边的卡扣与内部螺丝柱配合固定，既能够保证外壳的装配密封性，减少户外作业时灰尘、水汽进入机身内部的概率，也方便后期维护时快速拆开外壳，对内部的飞控、电池等模块进行检修更换。机身底部预留了起落架的安装接口，起落架采用轻量化的支脚结构，高度设置能够保证起飞降落时摄像头与地面保持足够的安全距离，避免起降过程中镜头刮蹭地面，同时起落架的结构做了弧形缓冲设计，降落时能够吸收部分冲击载荷，减少硬着陆对机身内部电子元件的冲击。

　　在安装边界的设计上，整机展开状态下的旋翼旋转范围做了严格的尺寸控制，相邻两个桨叶的旋转平面之间预留了足够的安全间隙，即使飞行过程中机臂出现微小的形变，也不会出现桨叶打桨的故障；机臂折叠状态下，桨叶可以贴合在机身侧面的预留凹槽内，不需要拆卸桨叶即可完成收纳，进一步减少作业前的准备步骤。机身顶部预留了GPS模块的安装凸起位，该位置处于整机的最高点，能够减少机身金属部件、电子元件对GPS信号的屏蔽，提升飞行过程中的定位精度，保障航线飞行、自动返航等功能的可靠性。

　　从结构强度的角度考虑，机臂主体采用了等强度的变截面设计，靠近机身铰接处的截面尺寸更大，向末端电机安装位逐步收窄，既能够保证机臂在动力输出时的结构刚性，减少机臂共振的概率，也能尽可能降低机臂自身的重量，提升整机的续航表现。机身内部的电池仓设置了弹性卡扣固定结构，能够适配对应规格的锂电池，飞行过程中电池不会出现松动移位，同时卡扣结构方便快速更换电池，在户外长时间作业时可以通过替换电池延长作业时长。
