农业植保作业四轴旋翼飞行器结构设计

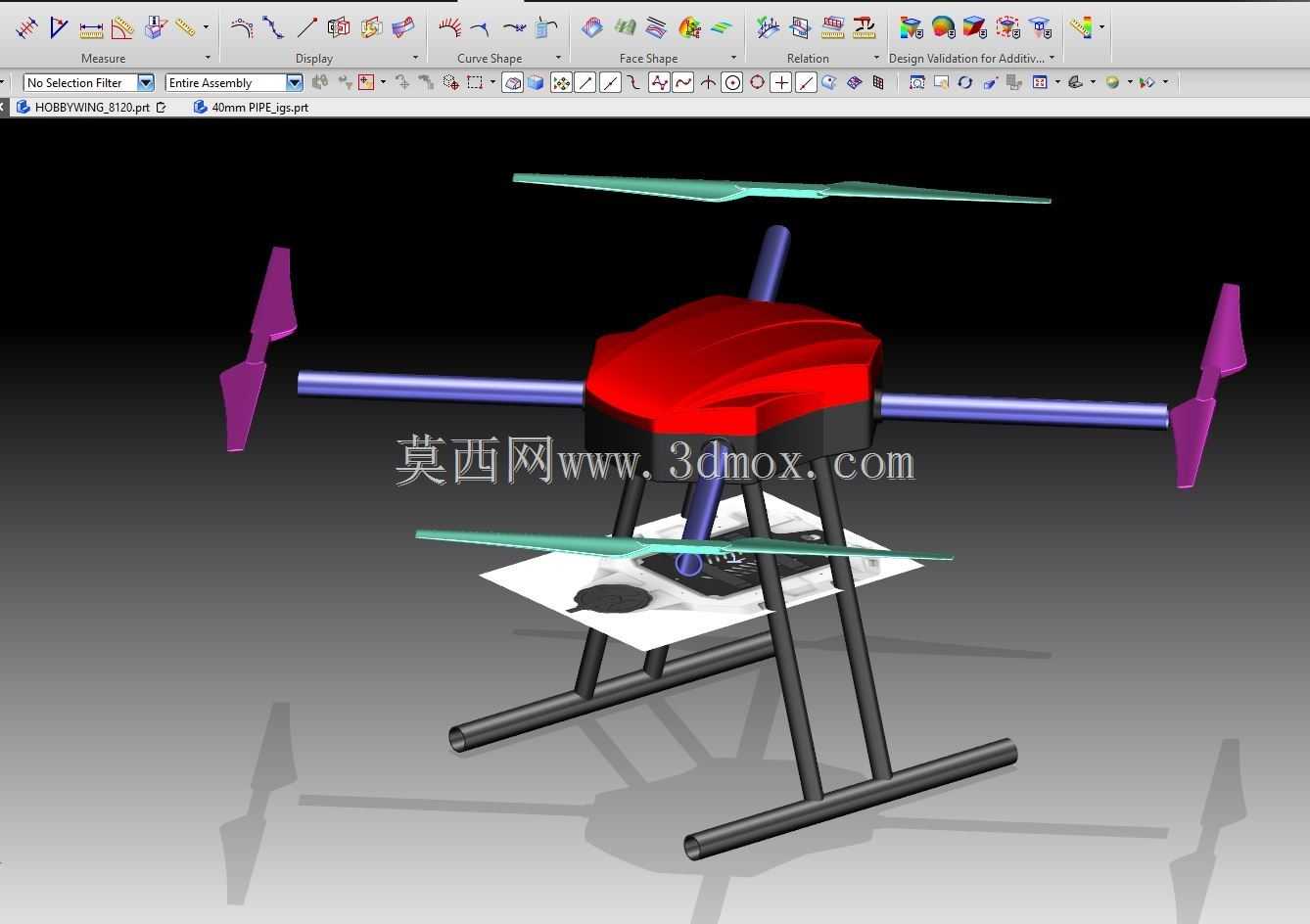

　　这套四轴旋翼结构的设计，核心瞄准大田块植保作业的实际工况，在做三维建模阶段就把田间作业的各类边界条件纳入考量。首先说应用场景，这类结构适配的是平原、缓坡丘陵区域的连片作物植保作业，覆盖小麦、水稻、玉米等高秆与矮秆粮食作物，也能适配棉花、油菜等经济作物的叶面喷施、粉剂播撒作业，相比地面植保机械，不会出现碾压作物、进地陷车的问题，作业时的飞行高度可根据作物冠层高度灵活调整，旋翼产生的下洗气流能把药剂压到作物叶片背面，提升施药的附着率。

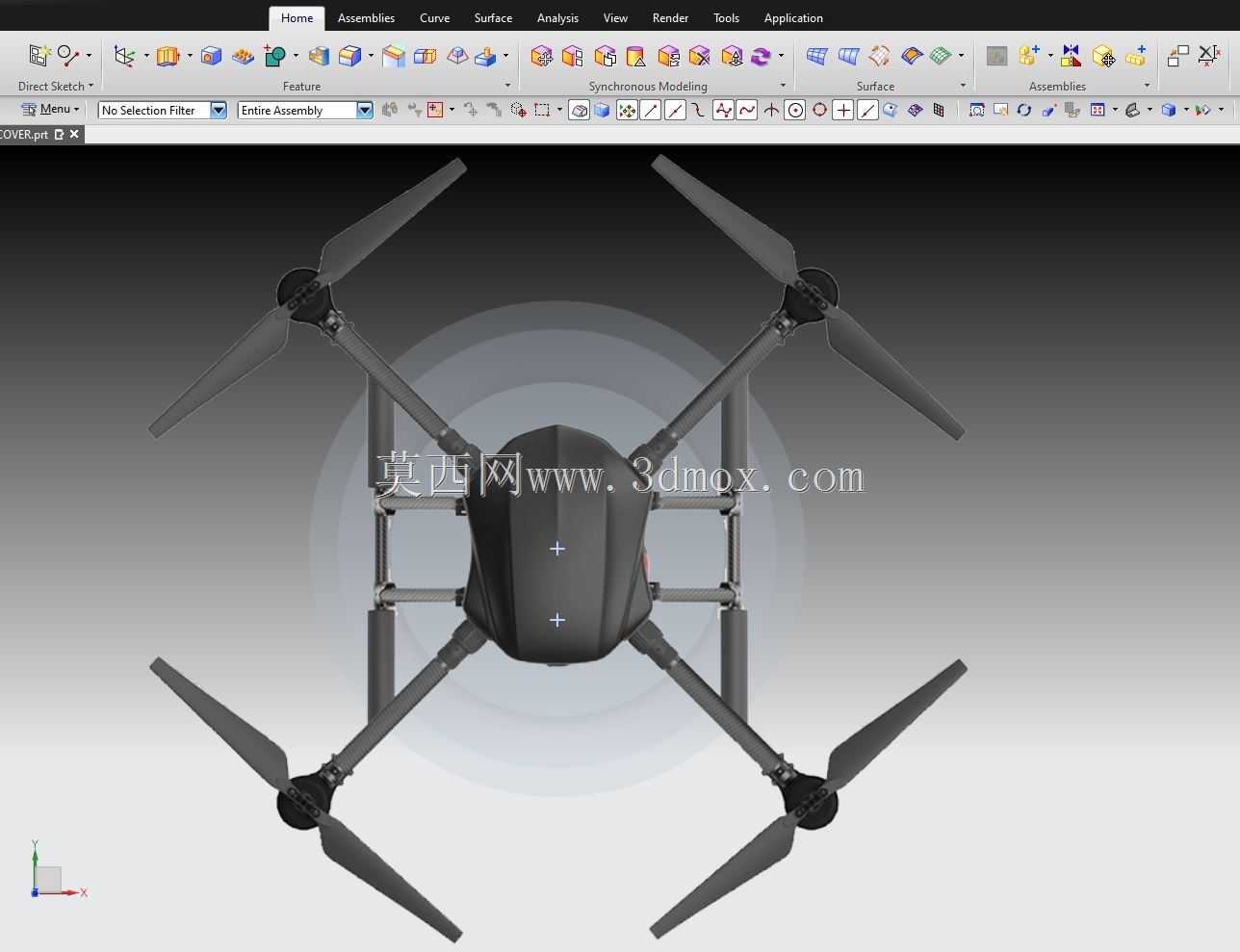

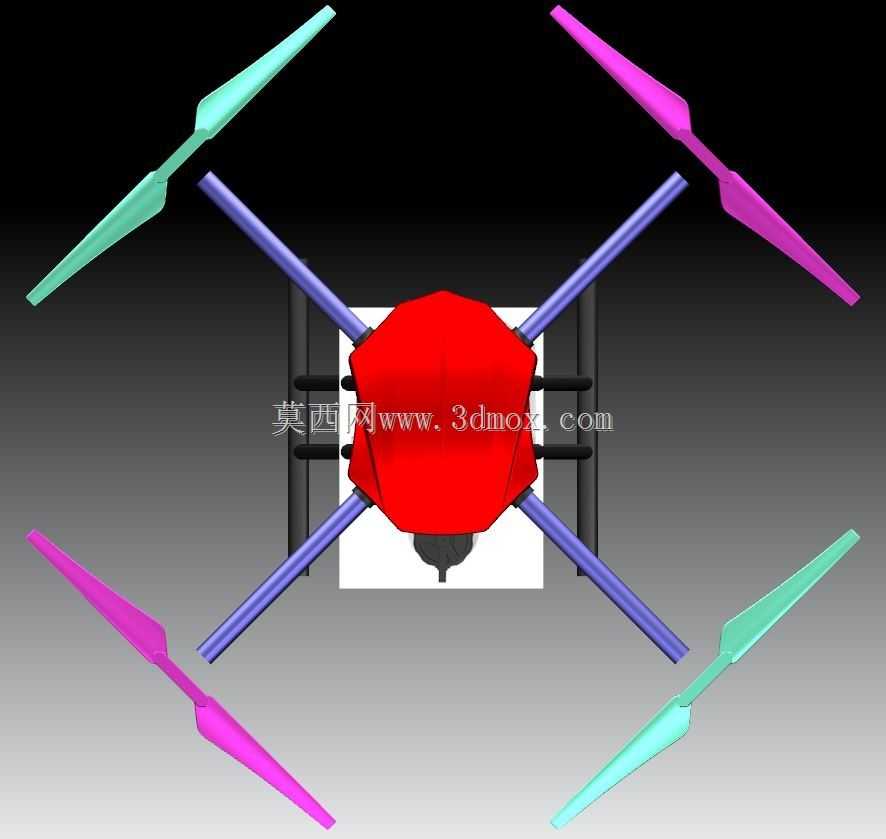

　　从功能特性来看，四轴的布局相比六轴、八轴结构，结构件数量更少，整机自重控制更有优势，单架次的有效载荷占比更高，日常维护时只需检查四个动力臂的连接可靠性，排查故障的效率更高。机臂采用斜向X型布局，相邻旋翼的旋转方向相反，抵消自旋力矩的同时，让整机的姿态调整响应速度更快，田间作业遇到侧风时，飞控调整各电机转速的冗余度足够，能保持飞行轨迹的稳定，避免出现漏喷、重喷的问题。中心舱体的设计预留了药箱、电池、飞控模块、播撒机构的安装空间，舱体下部做了快拆接口，可根据作业需求快速更换喷施系统或者播撒系统，不用对机架主体做结构改动。

　　设计思路上，首先考虑的是田间作业的抗磕碰性能，机臂与中心舱的连接位置做了加强筋结构，日常起降、转场搬运时遇到轻微磕碰不会出现连接位断裂的问题；旋翼采用正反桨配对设计，桨叶的翼型经过优化，在保证升力的同时降低转动噪音，也减少作业时对田间作物的惊扰。起落架的高度预留了足够的安装空间，不管是挂载喷施杆还是播撒盘，都不会在起降时剐蹭地面，同时起落架的支脚做了加宽处理，在松软的田埂起降时不会轻易侧翻。

　　外形尺寸与安装边界方面，整机对角电机轴间距控制在合理范围，既保证了旋翼转动时不会出现桨叶干涉，也让整机的收纳尺寸满足普通农用运输车的装载要求，转场时不用完全拆解结构，只需把旋翼桨叶拆下就能装车运输。中心舱的内部安装位做了模块化分区，电池安装位靠近整机重心位置，减少飞行时的重心偏移，药箱的安装位也与重心重合，随着药剂消耗不会出现整机重心大幅偏移的情况，降低飞控的调整负荷。机臂的走线全部采用内藏式设计，避免作业时田间的树枝、作物秸秆剐蹭线路，也减少药剂雾滴对线路的腐蚀，提升设备在高湿、多尘田间环境下的可靠性。旋翼与机臂的连接座做了动平衡校准位，安装桨叶后可快速做动平衡调整，减少飞行时的整机震动，延长飞控、电机等部件的使用寿命。中心舱的上部做了导流坡面，作业时飘落的药剂雾滴、露水会顺着坡面滑落，不会积存在舱体接缝处渗入内部损坏电子元件。
