卡通风格复古风帆战舰拼装造型设计

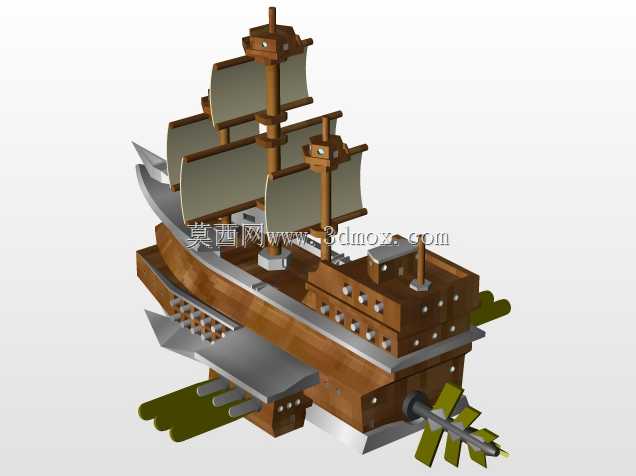

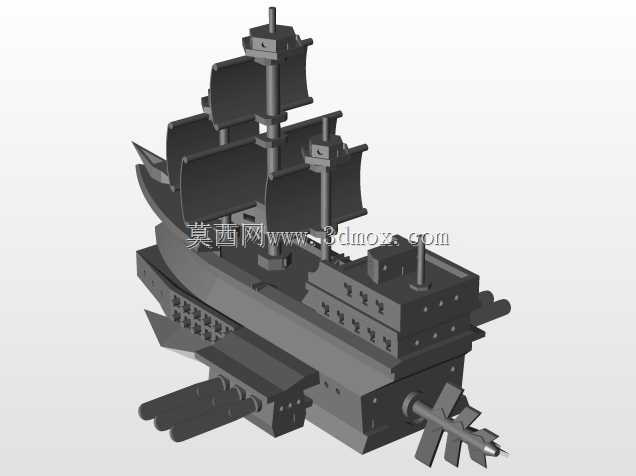

　　这款卡通化风帆战舰的三维结构设计，核心面向文创手办开发、桌面场景摆件制作以及青少年科教拼装模型的生产需求，在结构还原上兼顾了传统风帆战舰的辨识度与卡通化造型的亲和力，没有完全照搬历史古战船的复杂曲面与细碎结构，而是对船体轮廓、帆装布局、武备配置做了适配小尺寸量产的简化处理。从实际应用场景来看，该结构既可以直接用于FDM熔融沉积3D打印制作桌面展示件，也可以拆分部件后作为注塑拼装模型的开模原型，适配1:700到1:350之间的常见小比例舰船模型尺寸，整体外轮廓长宽比控制在3.2:1，船体最大宽度不超过总长度的三分之一，安装摆放时仅需要预留对应长宽的平面空间，无突出的易断裂外伸结构，日常摆放的抗磕碰性能优于写实级精细舰船模型。

　　设计思路上优先保证了部件拆分的合理性，船体主壳体做了一体化的加厚处理，船壳板的拼接缝隙做了卡通化的凸线表现，没有复刻真实木帆船的捻缝、钉接等细碎结构，降低了小比例生产时的成型难度。上层建筑的艉楼结构做了分层设计，每层的炮窗位置做了等距排布，炮窗内部预留了舰炮安装的卡槽位，不需要额外粘接定位，组装时可以直接将预制的舰炮零件卡入对应槽位，舰炮伸出船舷的长度控制在5mm以内，避免外伸过长导致运输、把玩过程中出现断裂。帆装部分采用了三主桅的经典布局，每根桅杆的截面做了方形防呆设计，与船体甲板上的桅杆安装孔一一对应，不会出现装反、装错位置的问题；帆面没有做复杂的褶皱曲面，而是采用微弧的平板造型，既保留了风帆的视觉辨识度，又能在打印或注塑生产时减少支撑材料的使用，降低生产环节的材料损耗与后处理工作量。

　　船体水线以下部分做了平滑过渡的切角处理，没有复刻真实帆船的龙骨突出结构，摆放时可以直接平稳放置在水平桌面上，不需要额外搭配展示底座；水线位置做了清晰的分界棱，方便后期上色时区分船底防污漆与船舷木色的分色边界，降低手工涂装的操作难度。船首部分的斜桅与船首像结构做了一体化整合，没有单独拆分细小零件，避免小零件丢失的问题；船艉的突出平台做了圆角处理，所有外露的棱角都做了0.3mm的倒圆角，既符合卡通造型的柔和视觉风格，也能避免组装、把玩过程中出现尖锐棱角划伤的问题。

　　从功能特性来看，该结构所有部件的壁厚都控制在1.2mm-2mm之间，完全适配3D打印的最小壁厚要求，不会出现打印过程中薄壁翘曲、开裂的问题；部件之间的拼接卡扣预留了0.1mm的装配间隙，既可以保证拼接后的紧实度，不会出现松脱晃动，又不会因为间隙过小导致组装时需要大力按压造成零件损坏。甲板上的细节做了浮雕化处理，包括系缆桩、舱口盖、绞盘等结构都采用浅浮雕表现，没有做过高的突出结构，避免在生产脱模时出现卡扣、断损的情况。船舷两侧的舰炮采用统一规格的模块化设计，所有炮管零件可以通用互换，不需要单独开模制作不同规格的零件，大幅降低了模具开发成本，即使是3D打印生产也能减少建模的重复工作量。

　　在安装边界的考量上，整个模型组装完成后的总高度控制在长度的0.8倍左右，重心集中在船体下半部分，摆放时的稳定角超过30度，轻微的桌面碰撞不会导致模型侧翻；桅杆与船体的连接深度达到桅杆总长度的六分之一，即使受到侧向的触碰也不会出现桅杆脱落、断裂的问题。帆面与桅杆的连接采用插槽设计，帆面根部的插片厚度与桅杆上的槽宽完全匹配，组装后不会出现帆面转动、下垂的情况，可以长期保持帆面张开的展示状态。针对科教场景的使用需求，整个模型的拆分部件数量控制在20个以内，组装难度适合10岁以上的青少年操作，不需要使用专业的模型胶水，仅靠卡扣结构就能完成整体组装，既可以作为航海科普的教具，让使用者了解传统风帆战舰的基本结构布局，也可以作为文创周边产品进行批量生产，适配不同的表面涂装方案，比如做旧海战涂装、卡通亮色涂装、原木素色涂装等不同风格的外观处理。
