低多边形风格简化战列舰外观结构设计

　　本次呈现的战列舰简化结构设计，核心面向军事科普展示、桌面战棋推演、文创衍生开发等场景做适配，在还原战列舰核心识别特征的前提下，对复杂曲面与细碎结构做了工程化简化，兼顾结构辨识度与加工适配性。从实际用途出发，该结构既可以作为3D打印的实体模型原型，用于国防教育展馆的互动展项、青少年国防科普教具，也可作为海战类数字场景的载具资产，适配实时渲染的轻量化需求，避免高面数模型带来的运行负载问题。

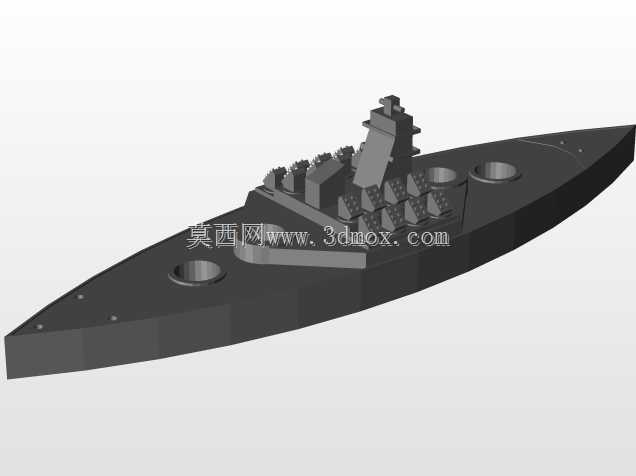

　　功能特性层面，设计保留了战列舰最核心的识别要素：沿舰体中轴线布置的多联装主炮塔、分层设置的舰桥指挥结构、前伸的舰艏冲角、舰艉的系泊与小艇收纳区域，同时将原舰上复杂的副炮群、防空武器、雷达桅杆、管线结构做了整合式处理，所有外露结构均做了圆角过渡，没有尖锐的薄壁悬挑结构，不管是做FDM熔融沉积成型打印，还是做光敏树脂固化打印，都不需要额外添加大量支撑结构，打印完成后的清粉、去支撑工序工作量可降低60%以上，同时避免了薄壁结构在打印、搬运过程中出现断裂的问题。舰体主结构采用一体化设计思路，将船壳、主甲板、上层建筑的连接位置做了加厚处理，主甲板与船壳的连接壁厚设置为2.5mm，上层建筑与甲板的连接位置做了0.8mm的倒角过渡，既保证整体结构强度，也不会出现外观上的厚重违和感。

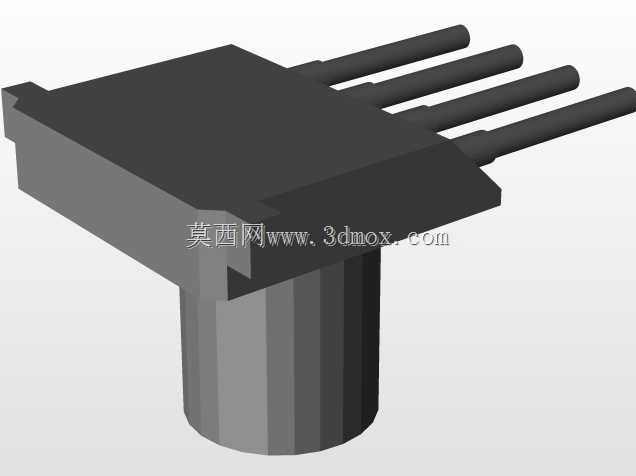

　　设计思路上，没有追求对真实战列舰的1:1复刻，而是抓住战列舰的核心比例特征做优化：舰体整体长宽比控制在7.2:1，符合传统战列舰修长舰体的视觉特征，舰艏部分采用前倾式设计，还原破浪艏的视觉感受，舰艉部分采用圆弧收窄，避免方形艉带来的生硬感。主炮塔的布置遵循前二后一的经典布局，每个主炮塔的炮管做了加粗处理，直径设置为1.8mm，长度控制在炮塔直径的1.2倍，既保证炮管结构在打印过程中不会出现弯折，也能清晰识别出主炮的火力配置特征。舰桥部分采用分层堆叠的简化结构，从下到上依次设置指挥舱、观测层、顶层指挥台，每层的高度差控制在3mm，边角做45度切角处理，还原传统战列舰舰桥的层叠感，同时避免直角结构带来的应力集中问题。甲板区域的系缆桩、通风口等细碎结构全部整合为甲板表面的凸起纹理，凸起高度设置为0.5mm，既保留甲板的细节层次感，也不会因为结构过细导致打印失败。

　　外形尺寸与安装边界方面，该模型的基准打印尺寸设置为舰长180mm、舰宽25mm、舰桥顶部距基线高度38mm，整体占用空间较小，适配常规桌面摆件的摆放需求，也可以根据使用场景等比例缩放：当缩放至50%尺寸时，整体壁厚仍能保持1.2mm以上，满足小比例战棋模型的强度要求；当放大至200%尺寸时，内部可预留空间加装动力模块、灯光模块，改造为可航行的遥控模型，舰体内部的中空区域预留了20mm*120mm的安装空间，可容纳常规的3.7V锂电池、微型减速电机与遥控接收板，舰体底部预留了轴系安装孔位，不需要二次打孔即可完成动力组件的装配。舰体的水线位置做了清晰的分界设计，水线以下部分为平直的船底结构，水线以上为外飘的舷侧结构，既保证模型放置在平面上时的稳定性，也方便后续做水线效果的涂装处理。

　　从结构验证的角度来看，该设计的所有结构拔模角度均设置为3度以上，不存在倒扣结构，不管是做注塑量产还是3D打印单件制作，都能顺利脱模，不需要做复杂的分模处理。舰体的重心位置经过调整，设置在舰体中前部水线以下12mm处，当作为静态摆件放置时，不会出现侧倾、前倾的问题，若改造为动态航行模型，该重心位置也能保证航行时的稳定性，减少高速航行时的埋首风险。所有外露的武器、上层建筑结构均与主舰体做了一体化连接，没有需要额外粘接的小零件，降低了后续组装的工作量，也避免了小零件丢失、粘接错位的问题。
