定制化锥形流体喷射喷嘴结构设计

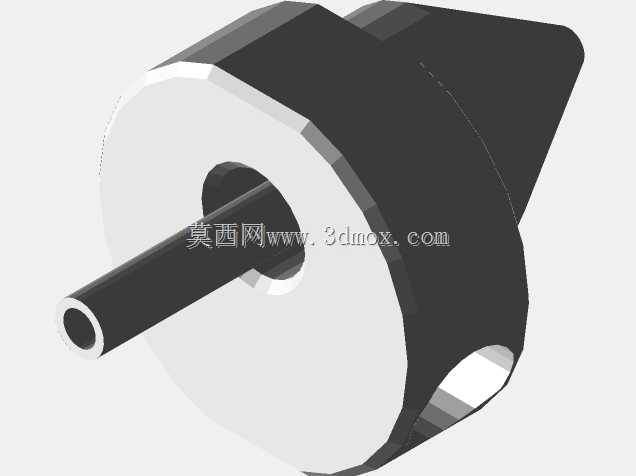

　　这款定制喷嘴的设计初衷，是适配小流量高精度流体涂布、微量点胶以及桌面级FDM熔融挤出场景的特殊安装需求，区别于市面常规标准喷嘴的统一接口尺寸，其结构做了针对性的边界适配，能直接匹配对应设备的安装位，无需额外加工转接结构。从结构组成来看，整体分为三个核心功能段：顶部的圆柱形进料管段，外径做了严格的公差控制，与设备供料端的密封衬套过盈配合，装配后可承受0.8MPa以内的流体压力无渗漏，管段内壁做了光滑过渡处理，避免流体在进料段产生涡流、残留，针对高粘度流体输送场景，内壁粗糙度控制在Ra1.6以下，减少流体流动阻力。中部的圆盘形基座是整个喷嘴的安装定位基准，基座厚度根据设备安装槽的深度做了匹配设计，基座侧面设置了两个对称的结构特征：

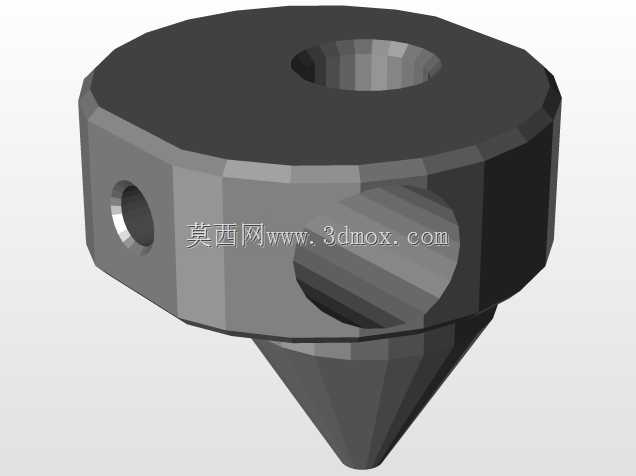

　　一侧是半球形的定位凸台，装配时可卡入安装座的对应定位凹槽，限制喷嘴工作时的周向转动，避免喷口位置偏移；另一侧是径向的螺纹孔，可拧入紧定螺钉完成喷嘴的轴向固定，相比常规的螺纹旋合安装方式，这种侧面紧定的结构拆装速度更快，且不会因为长期受热、流体腐蚀出现螺纹咬合无法拆卸的问题。基座下端的锥形段是喷嘴的核心功能区，锥角经过反复流道仿真优化，针对不同粘度的流体做了适配：当用于熔融塑料挤出场景时，锥角设计可减少熔融物料在流道内的停留时间，避免物料长期受热降解；当用于低粘度流体喷涂场景时，锥段内壁的流线型过渡可让流体在喷口处形成稳定的层流状态，喷出的流体束集中度更高，不会出现散流、滴漏的问题。从安装边界来看，顶部进料管的伸出长度经过精确计算，

　　装配后管端刚好插入供料通道的密封位，不会因为过长顶到供料管路内的阀芯结构，也不会因为过短导致密封间隙过大出现漏料；中部基座的外径与安装座的沉孔尺寸采用间隙配合，单边间隙控制在0.05mm以内，既保证装配时可以顺利放入安装位，又不会出现过大的装配间隙导致喷嘴工作时晃动。在实际应用中，这类定制喷嘴常被用于小型实验涂布设备的试剂喷涂、桌面级3D打印的特殊耗材挤出、小型点胶设备的微量胶水涂布等场景，相比标准喷嘴，其针对性的结构设计可以大幅减少装配调试的时间，同时提升流体喷射的稳定性。设计过程中，针对喷嘴的使用工况做了充分的强度校核：基座与锥形段的连接位置做了圆角过渡，避免长期受热或者压力波动时出现应力集中导致的断裂问题；

　　所有棱角位置都做了微小的倒角处理，既避免装配时划伤操作人员，也能减少装配过程中磕碰导致的尺寸变形。流道的设计上，从顶部进料管到下端喷口的整个通道没有截面突变，所有过渡位置都采用圆弧顺滑连接，不管是输送高粘度的熔融聚合物，还是低粘度的溶剂型试剂，都能避免流体在流道死角处残留，减少不同批次流体切换时的清洗难度，也能避免残留流体长期固化堵塞喷口。此外，侧面的紧定螺纹孔深度做了严格控制，钻孔时不会钻通到内部流道，避免紧定螺钉拧入时侵入流道影响流体流动，螺纹孔的位置也避开了基座内部的应力集中区域，保证拧紧螺钉时基座不会出现变形。
