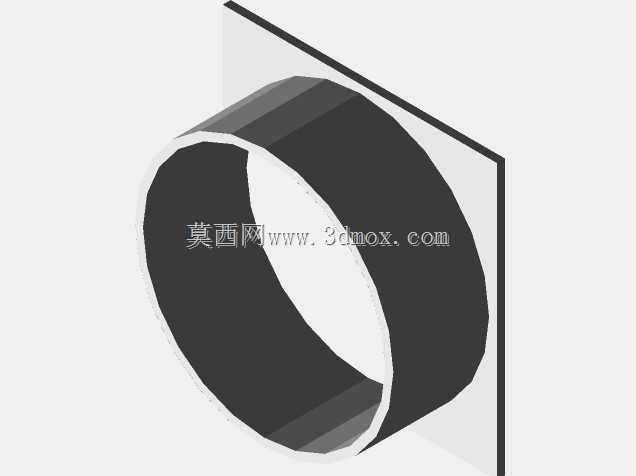

在小型柜体、设备舱、嵌入式装置的通风系统搭建中,这类带方形安装底座的圆筒式通风构件,是衔接设备内部风道与外部通风管路的核心过渡部件,很多做小型电子设备柜体、桌面级实验装置、定制化小型通风单元的结构工程师,在做风道衔接设计时都会用到这类结构,它能解决方形安装面与圆形通风管路之间的过渡适配问题,避免风道衔接处出现截面突变带来的风阻陡增、漏风等问题。从结构设计逻辑来看,这个构件的方形底座部分是安装基准面,四个角位预留了安装孔位,安装时可以通过自攻螺丝或者螺栓直接固定在设备舱的外壁预留开口处,底座与设备壁面贴合的一侧可以加装密封胶条,保证衔接处的密封性,避免未经过滤的空气从安装缝隙进入设备内部,或是设备内部的气流从缝隙泄漏影响通风效率。
上方的圆筒段是管路衔接端,圆筒的外径尺寸匹配常规的小型柔性通风软管内径,安装时可以直接将软管套在圆筒外侧,通过喉箍锁紧即可完成管路连接,不需要额外做转接头加工,能大幅减少现场安装的加工工作量。在实际的功能设计上,圆筒段与方形底座的衔接处做了圆弧过渡处理,没有采用直角弯折的结构,这种设计一方面是为了降低风阻,让气流从方形截面的设备开口进入圆形管路时,流动路径更顺滑,减少局部涡流的产生,降低通风过程中的气流噪音,另一方面也能避免直角位置的应力集中,在采用塑料注塑或者3D打印加工时,能减少成型过程中的翘曲、开裂风险,提升构件的结构强度。从安装边界来看,方形底座的边长尺寸比圆筒外径大出一圈,这个延伸出来的边就是安装压紧面,
宽度足够容纳标准规格的螺栓头或者自攻螺丝的垫片,安装时不会因为压紧面过窄导致螺丝打滑或者底座变形;圆筒段的高度设计也经过考量,既保证了足够的长度让软管套接后有充足的摩擦固定长度,不会因为设备运行振动导致软管脱落,又不会因为筒身过高占用过多设备外部空间,适配空间紧凑的小型设备安装场景。在实际应用场景中,这类构件常被用在小型3D打印机的舱体通风口、桌面级激光雕刻机的排烟接口、小型电控柜的散热通风口、嵌入式实验装置的风道衔接位置,这类场景的共同特点是安装空间有限,通风管路直径不大,需要快速完成风道的密封衔接,不需要采用大型通风系统的法兰焊接等复杂安装工艺。做这类构件的三维建模时,需要重点关注几个尺寸的匹配度:首先是方形底座的安装孔中心距,
必须和设备外壁预留的安装孔位完全对齐,否则安装时会出现孔位错位无法固定的问题;其次是圆筒段的外径公差,因为要和标准软管配合,公差过大会导致软管套接过松容易脱落,公差过小则会导致软管无法顺利套入,一般要根据选用的软管材质预留合理的配合间隙;另外底座与圆筒衔接处的过渡圆弧半径也需要合理设置,半径过小起不到降低风阻和缓解应力集中的作用,半径过大则会占用底座的安装面空间,影响螺丝的布置。从结构强度角度考虑,方形底座的厚度不需要过厚,只要能满足安装螺丝锁紧时的压紧力需求,不会出现底座变形即可,圆筒段的壁厚可以和底座保持一致,在圆筒与底座衔接的内侧可以做微小的倒角处理,进一步优化气流的流动路径,减少气流在转角处的阻力损失。很多工程师在做小型设备通风设计时,容易忽略过渡构件的风阻影响,直接在设备壁面开圆孔接管路,这样的设计会因为壁面开孔处的锐边导致气流产生局部涡流,不仅会降低通风效率,还会产生额外的气流噪音,而采用这种带过渡结构的通风构件,就能很好地规避这些问题,同时方形底座的安装方式比直接在壁面开孔接软管的固定方式更可靠,密封性能也更好。在加工适配性上,这个结构没有复杂的倒扣或者薄壁结构,不管是采用FDM3D打印做小批量定制,还是采用注塑工艺做批量生产,都能顺利脱模成型,不需要设计复杂的模具抽芯结构,能有效降低加工成本,适合小批量定制设备的配套使用,也适合标准化批量生产作为通用通风配件使用。
