D51型蒸汽机车动力传输驱动结构

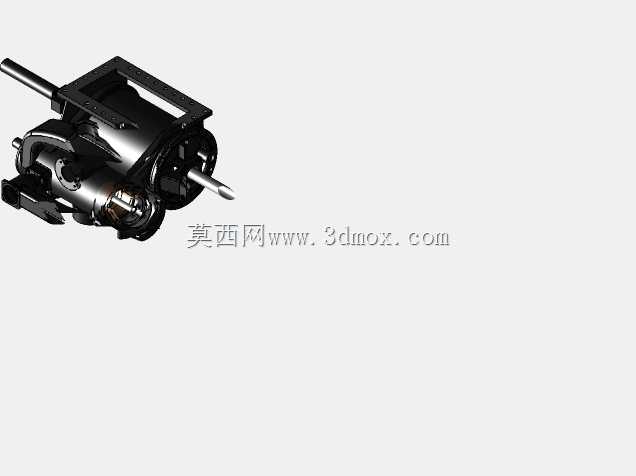

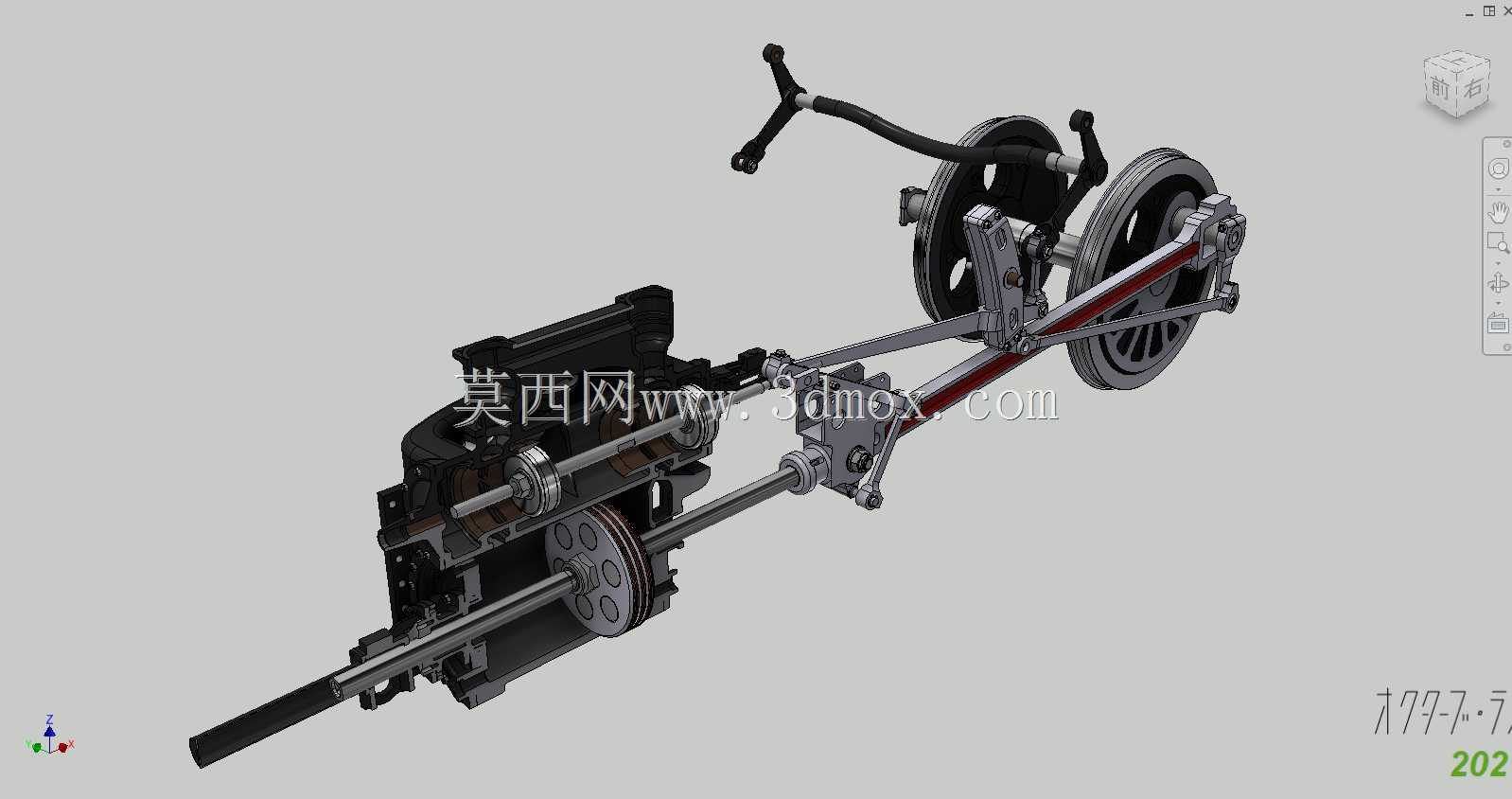

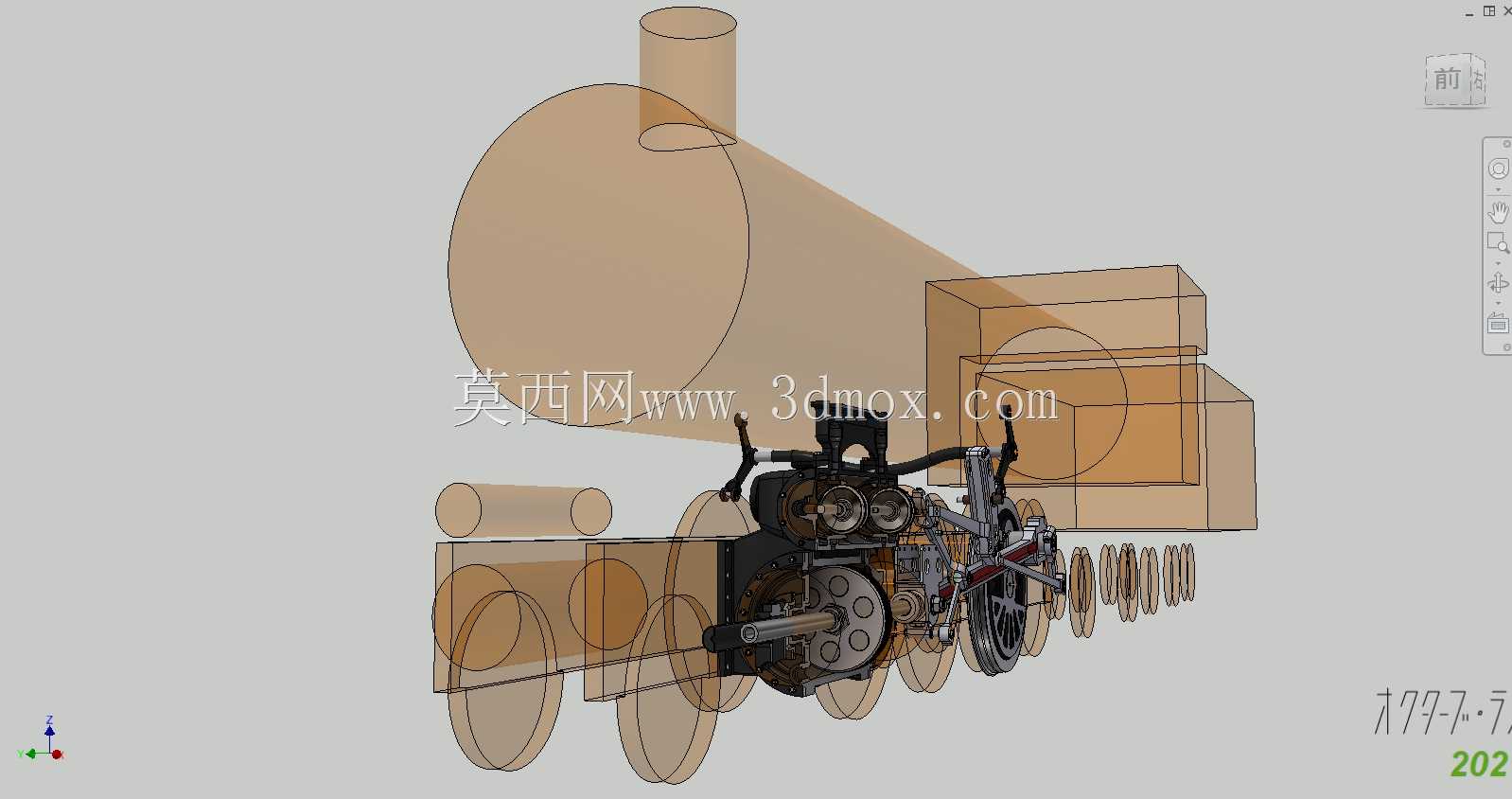

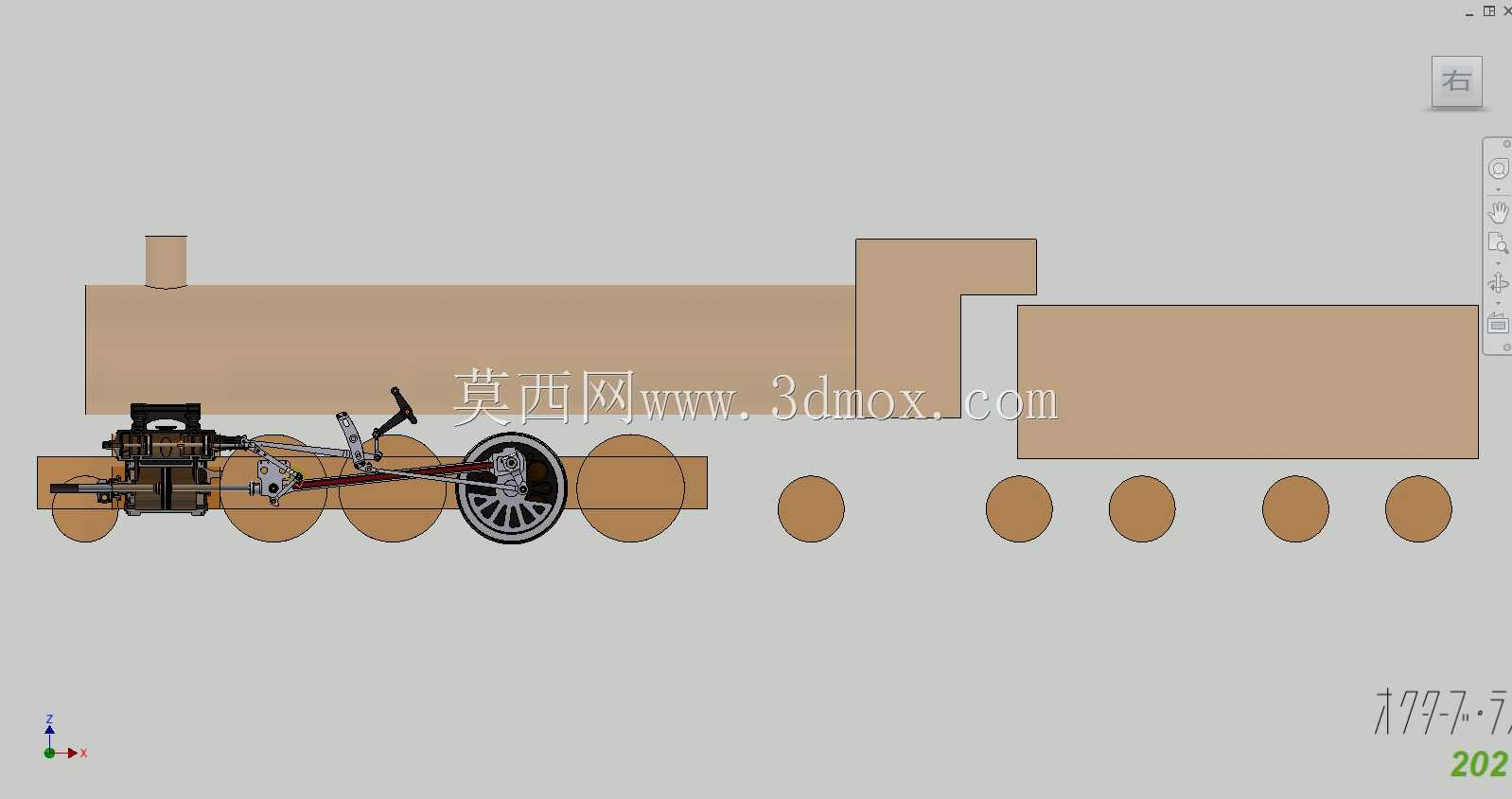

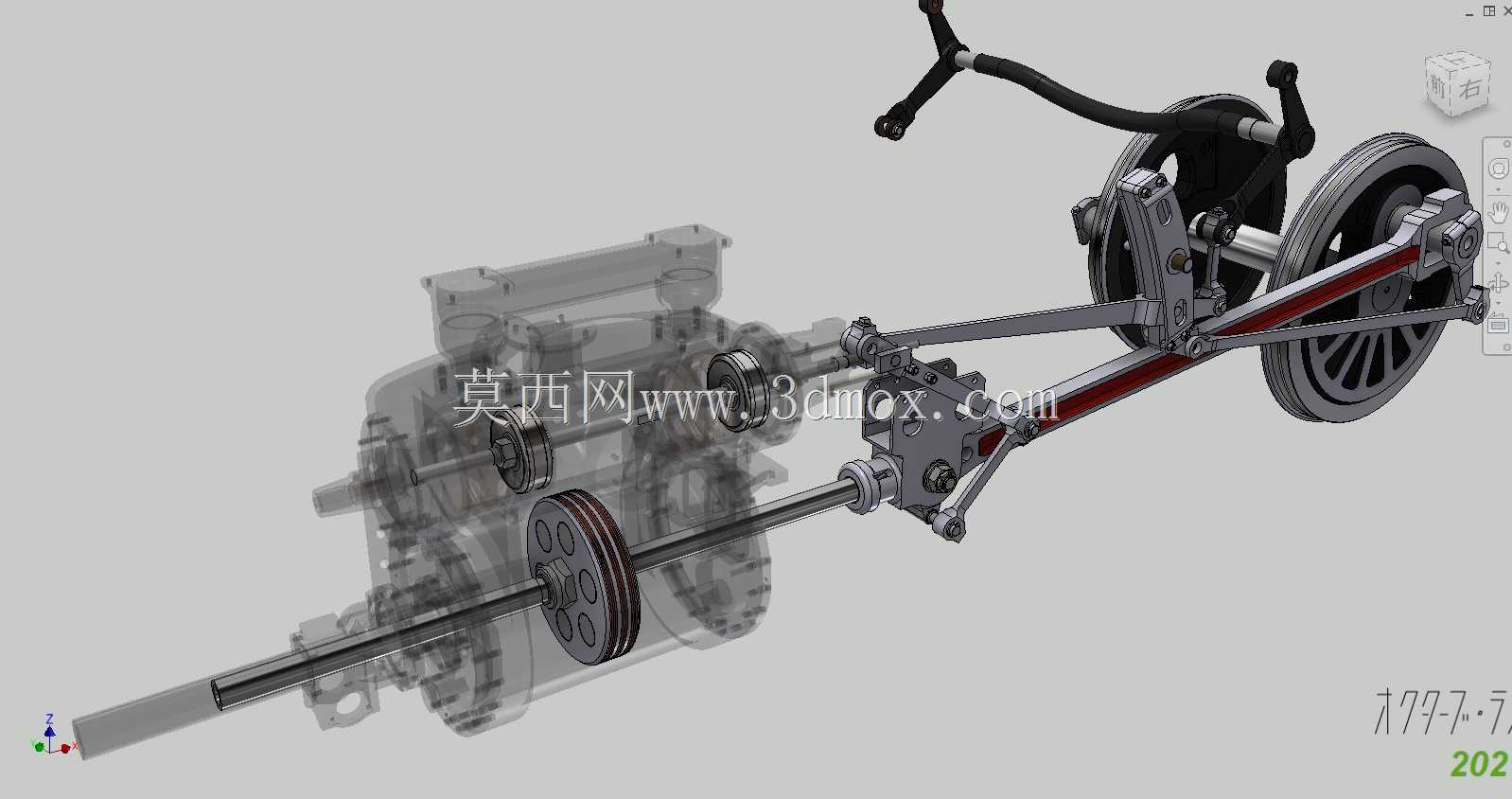

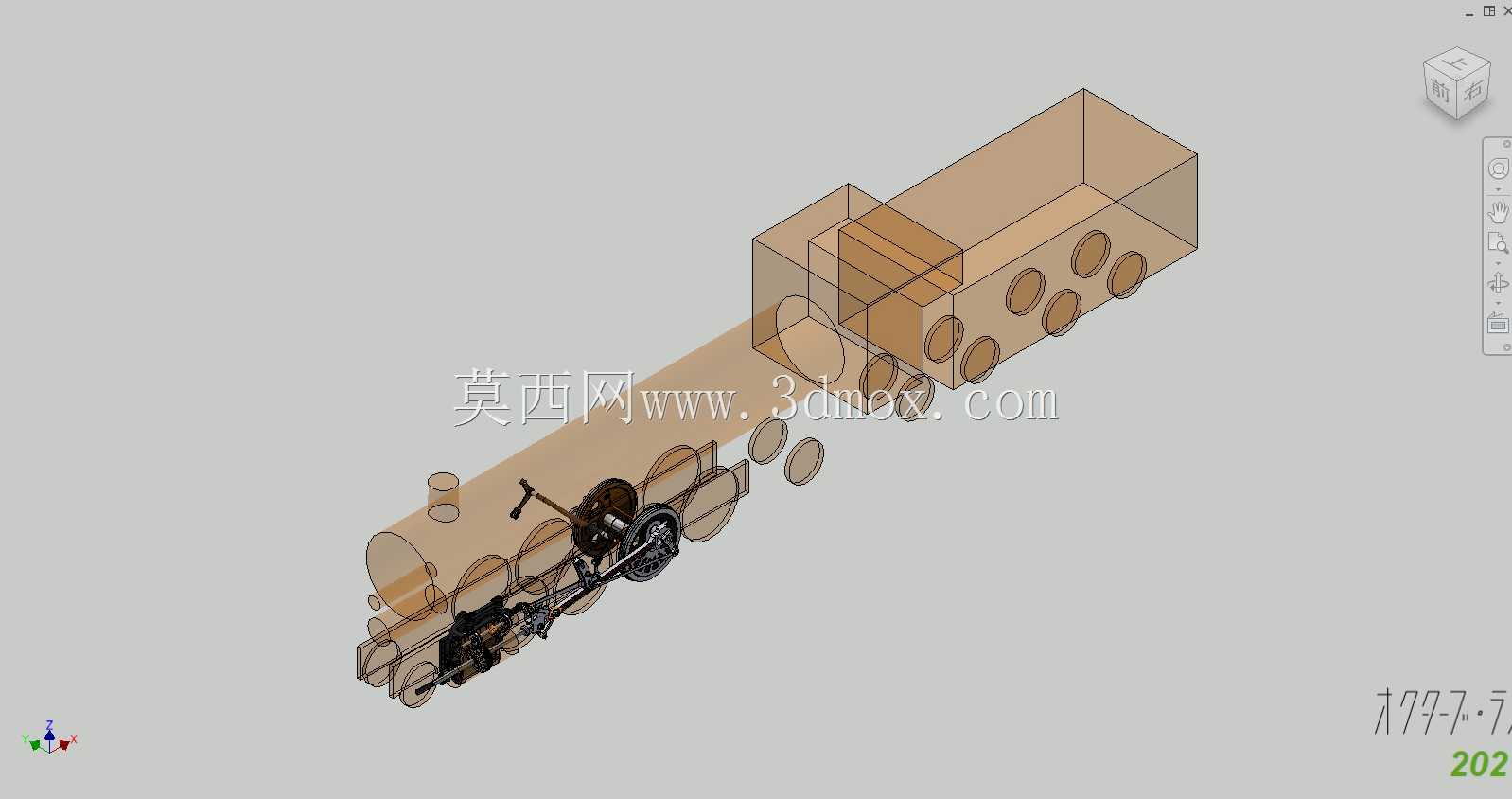

　　这套驱动结构是蒸汽机车核心动力传递单元，主要应用于干线准轨蒸汽机车走行部，承担将汽缸活塞往复直线运动转化为轮周旋转扭矩的核心功能，是蒸汽机车实现牵引走行的关键机械总成。整套结构的设计完全围绕蒸汽动力的做功特性展开，首先需要匹配汽缸的活塞行程参数，保证蒸汽在汽缸内膨胀做功的全行程中，连杆机构不存在死点卡滞，同时将活塞侧推力通过十字头结构合理传导至车架导轨，避免活塞杆承受额外径向载荷。从结构布局来看，整套驱动总成沿机车车架纵向排布，最前端为汽缸装配接口，汽缸输出端连接十字头滑块，十字头与主连杆铰接，主连杆另一端连接主动轮的曲柄销，主动轮与多组动轮通过连杆实现联动，保证所有动轮同步输出扭矩，避免轮对间出现滑转差速。

　　设计过程中需要重点校核曲柄销的偏心距，该参数直接决定活塞行程与轮周扭矩的匹配关系，偏心距过大会导致活塞行程过长，汽缸进排气配气相位难以匹配，过小则会导致轮周输出扭矩不足，无法满足机车牵引重载列车的牵引力需求。同时连杆的长度设计需要兼顾运动干涉与结构刚度，连杆过短会导致十字头侧压力过大，加剧导轨磨损，过长则会增加整套机构的纵向安装尺寸，挤占机车锅炉、走行部其他部件的布置空间。安装边界方面，整套驱动机构的横向尺寸需要匹配机车轨距对应的轮对内侧距，保证轮缘与钢轨的配合间隙符合铁路限界要求，纵向安装基准以车架上的汽缸安装座、动轮轴箱导框为定位基准，装配时需要保证各曲柄销的相位角完全一致，避免连杆运动过程中出现别劲卡滞，

　　同时要预留连杆铰接点的润滑通道，保证运行过程中铰接副能持续得到油脂润滑，降低干摩擦磨损。在实际运行场景中，这套驱动机构还集成了前进后退换向功能，通过偏心杆的相位切换，改变配气阀的进排气时序，从而改变活塞的运动方向，实现机车的前进与后退切换，换向机构的锁止结构需要保证运行过程中不会出现自行跳档，避免行车过程中动力方向突变引发行车事故。轮组部分的动轮做了动平衡校正，避免高速运行时出现轮对振动，影响机车运行平稳性，连杆的截面采用工字型结构，在保证结构强度、刚度的前提下尽可能降低往复运动部件的重量，减少往复惯性力带来的整机振动。十字头滑块与导轨的配合面预留了合理的磨损补偿间隙，可通过调整垫片补偿长期运行后的磨损量，延长部件的维护周期。整套结构的所有铰接点都采用了可拆解的销轴连接，方便日常检修时更换磨损的轴瓦、销套，不需要整体拆解总成即可完成易损件更换，适配机务段的日常维护作业需求。
