剪式螺旋顶升起重支撑装置结构设计

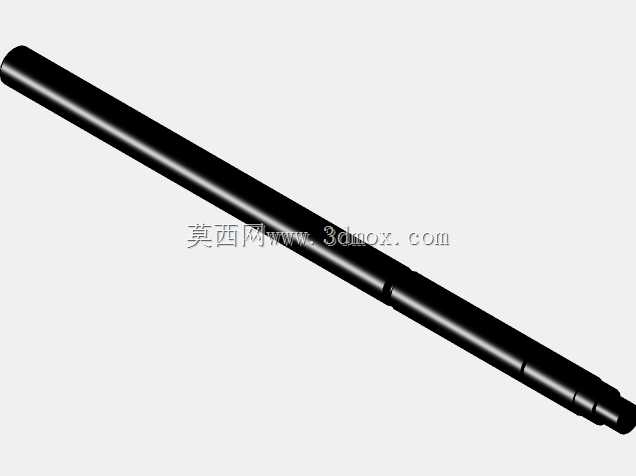

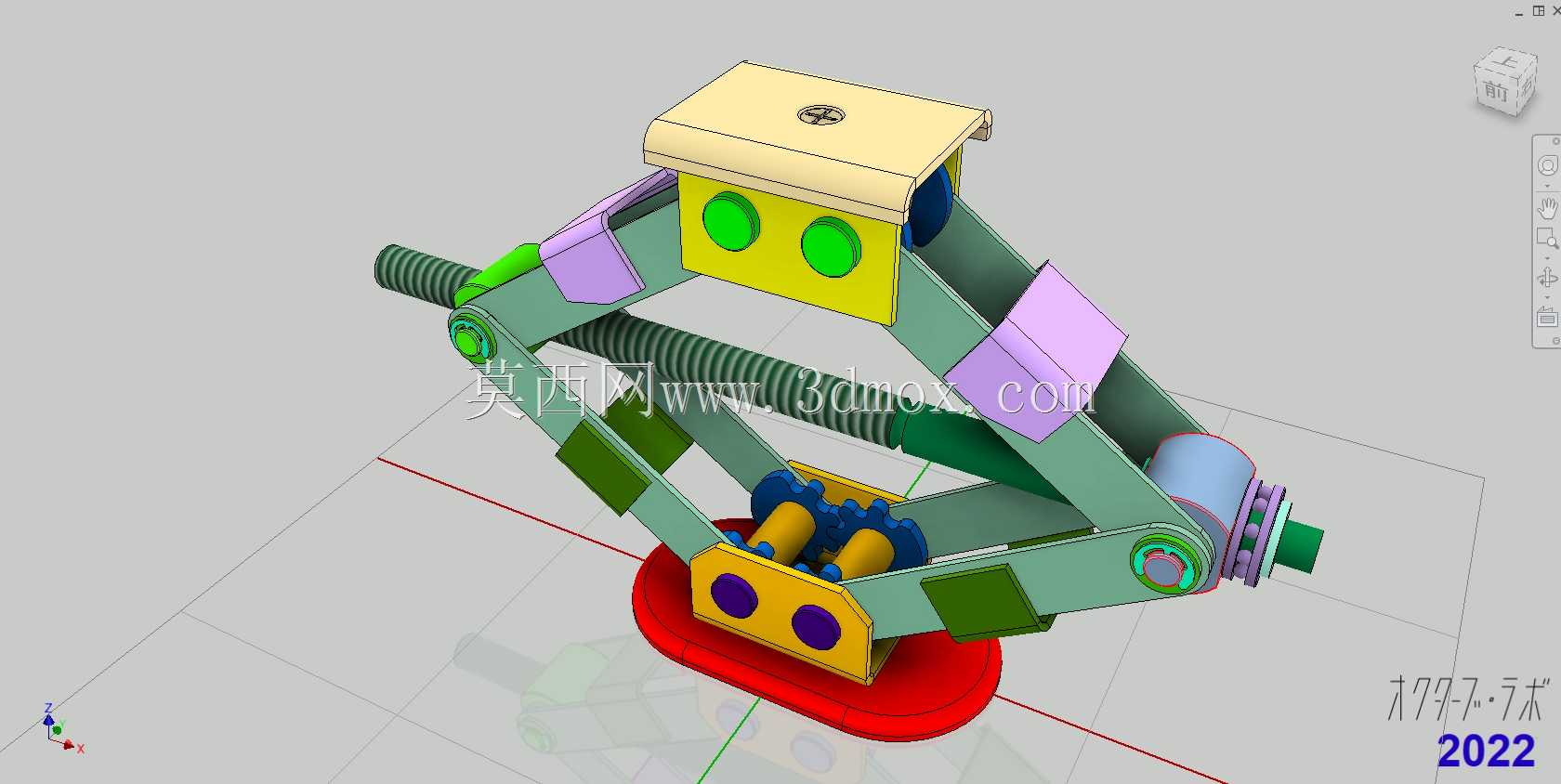

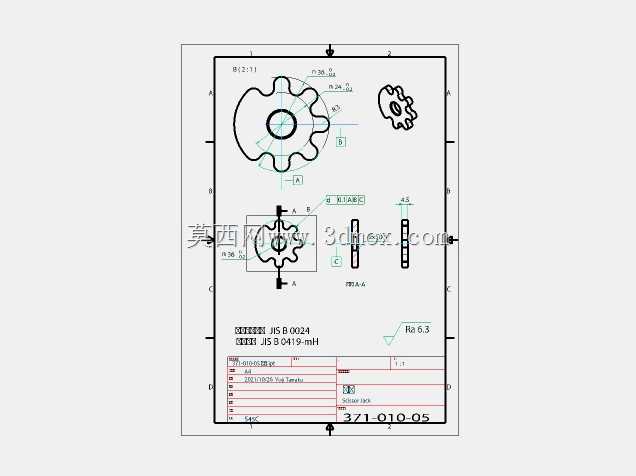

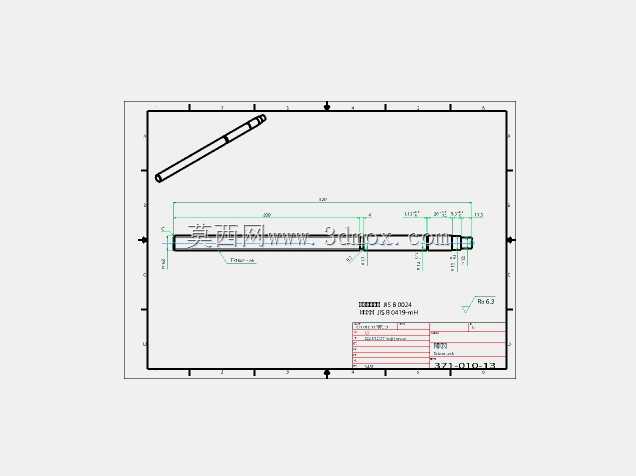

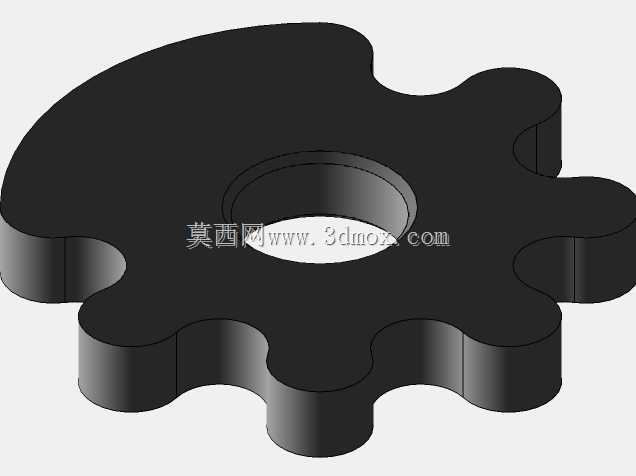

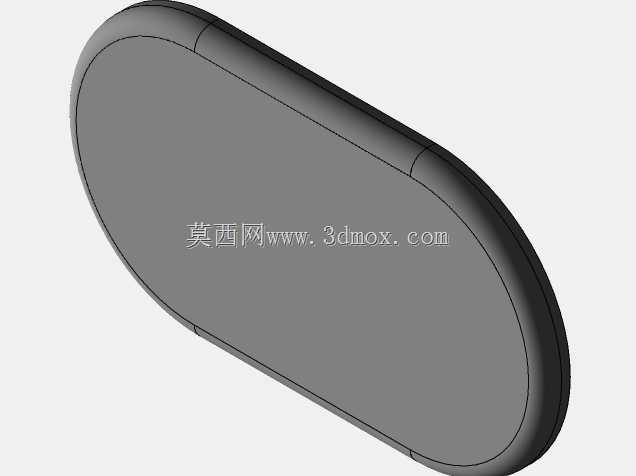

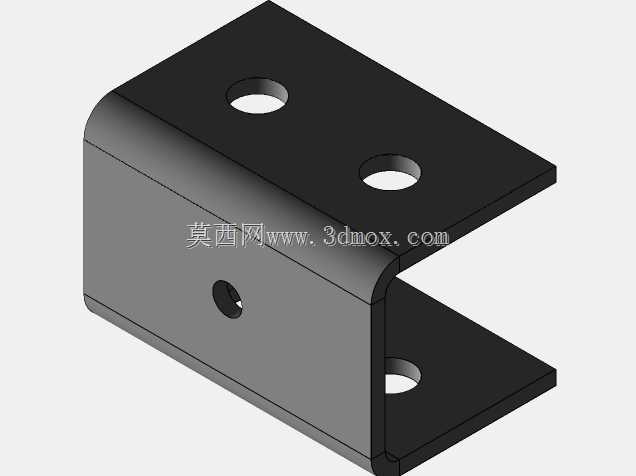

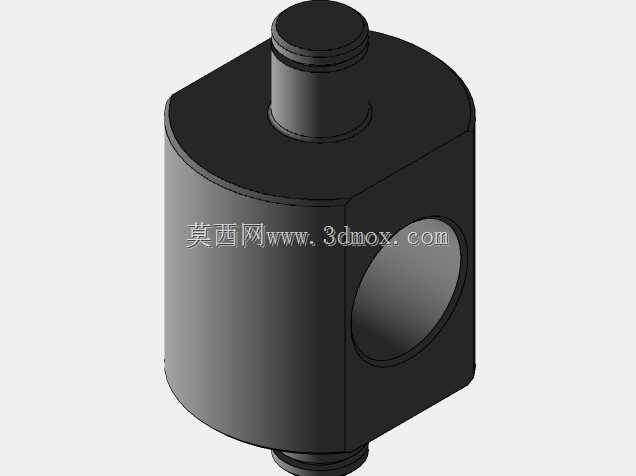

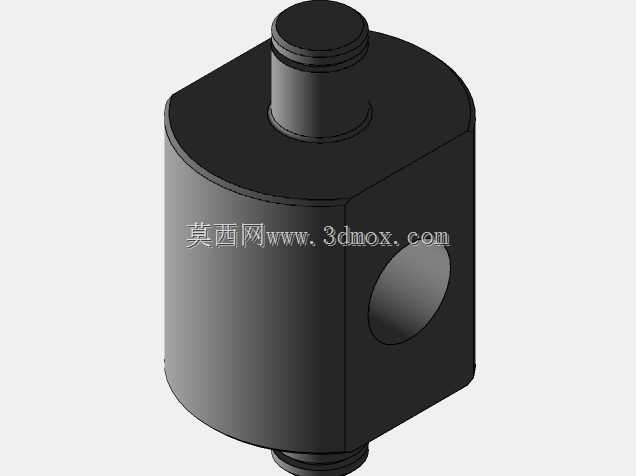

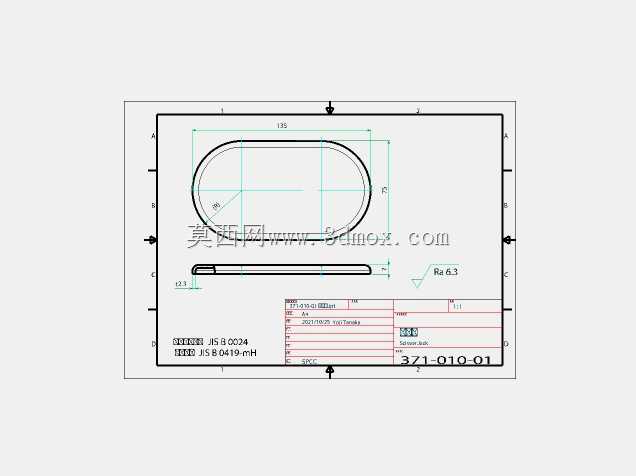

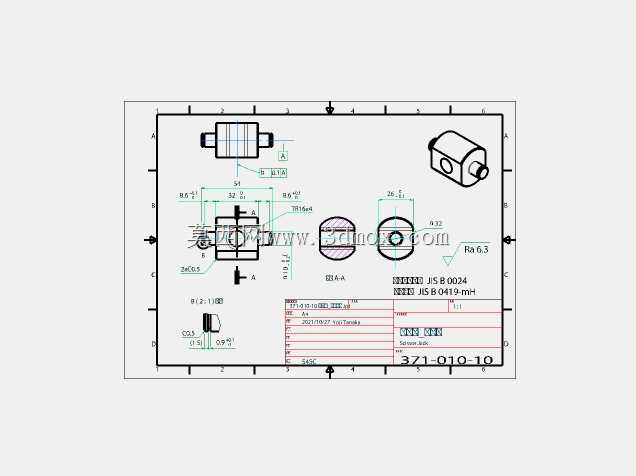

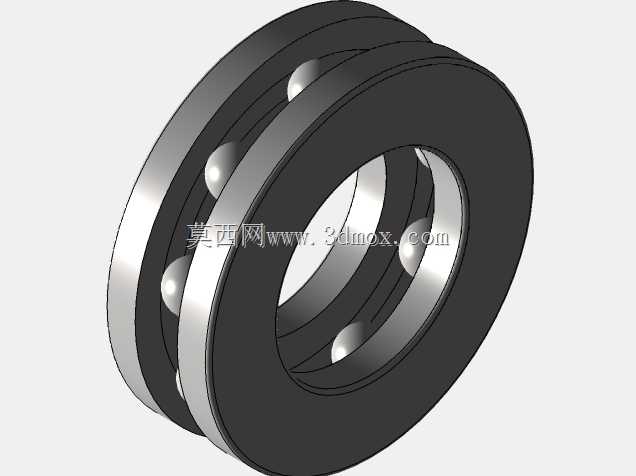

　　在车辆维保、小型设备安装调平、轻型构件临时顶升的作业场景里，剪式结构的顶升装置一直是小吨位起重作业的核心选型，这类设备依靠交叉连杆的剪叉伸缩实现高度变化，相比液压类顶升设备，不存在密封件老化漏油、长期静置泄压回落的问题，纯机械传动的结构可靠性更高，也更适合对支撑稳定性要求高、需要长时间保压承重的作业工况。这套剪式顶升装置的整体结构采用上下对称的布局，底部为圆形接触底座，作业时可分散承压应力，避免局部压强过大对支撑基面造成压痕损伤，顶部为带防滑限位的承托台，可与被顶升构件的底部接触面贴合，防止作业过程中出现滑脱偏移。核心传动部分采用梯形螺旋副配合齿轮组传递动力，转动端部的驱动杆时，齿轮组带动两侧的传动螺杆同步转动，

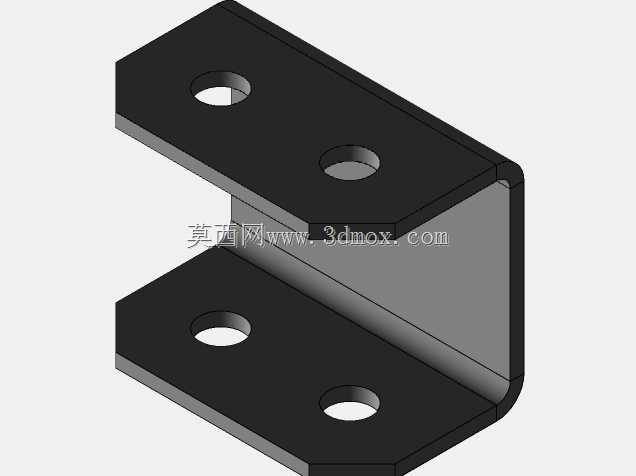

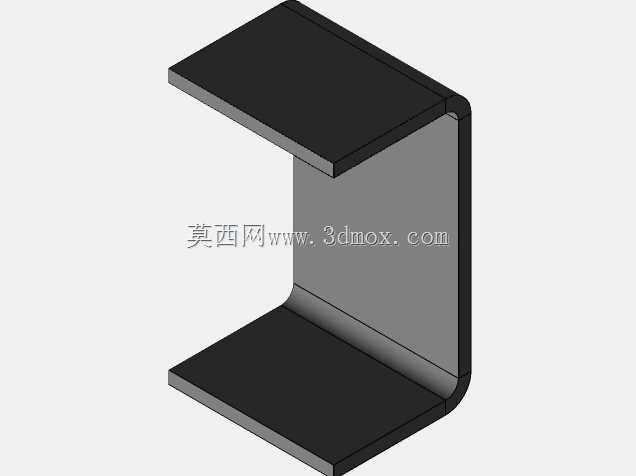

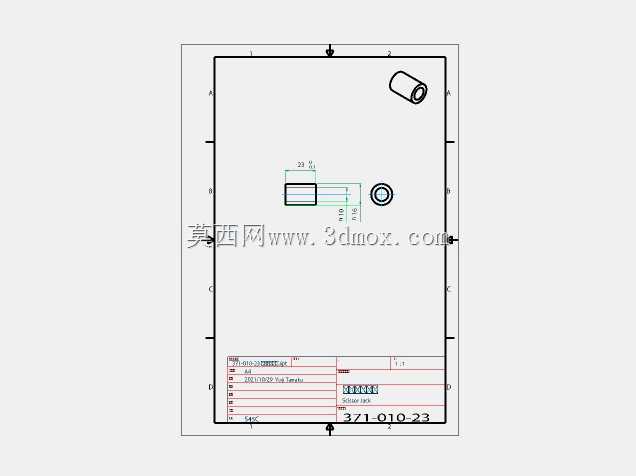

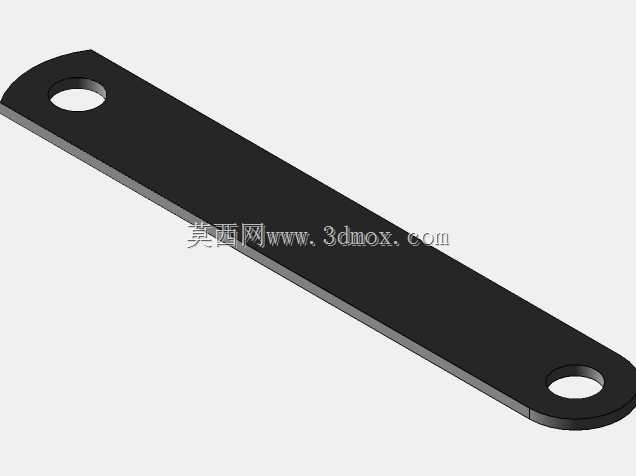

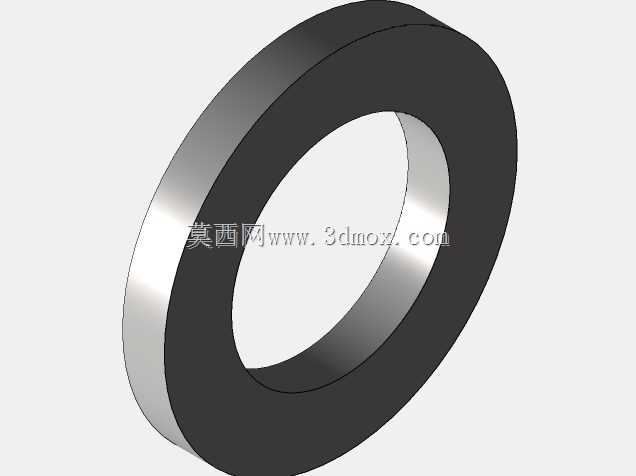

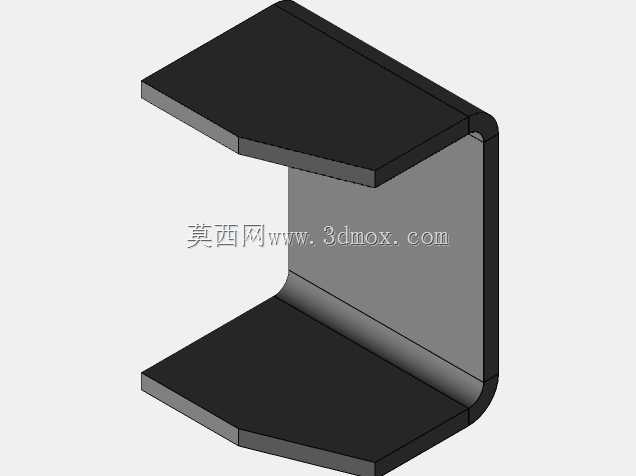

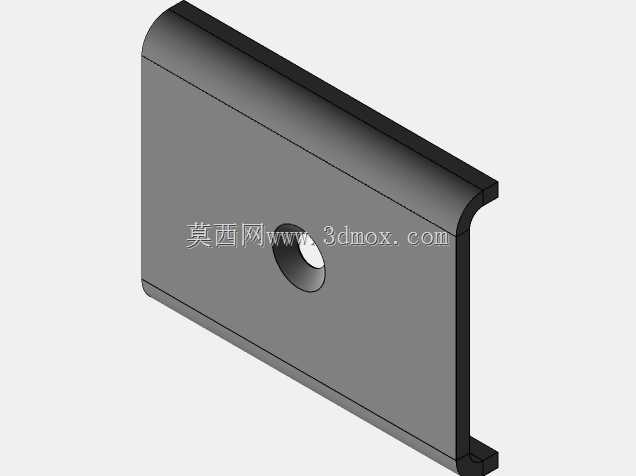

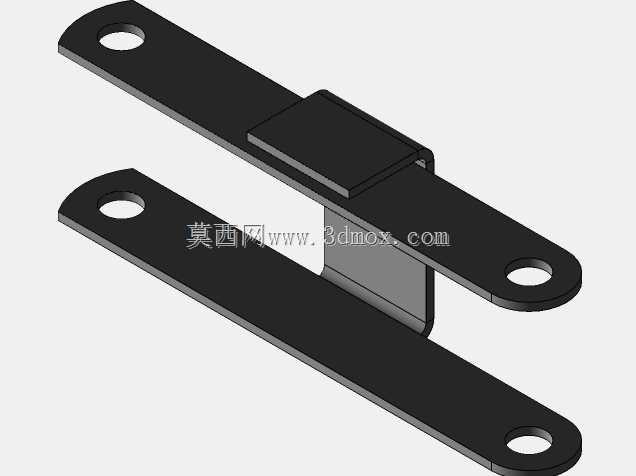

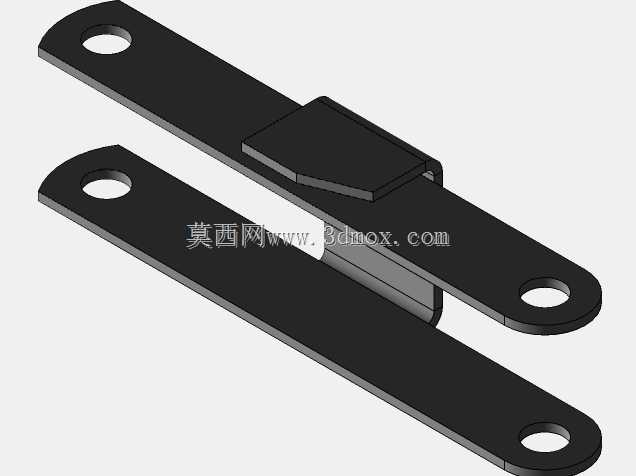

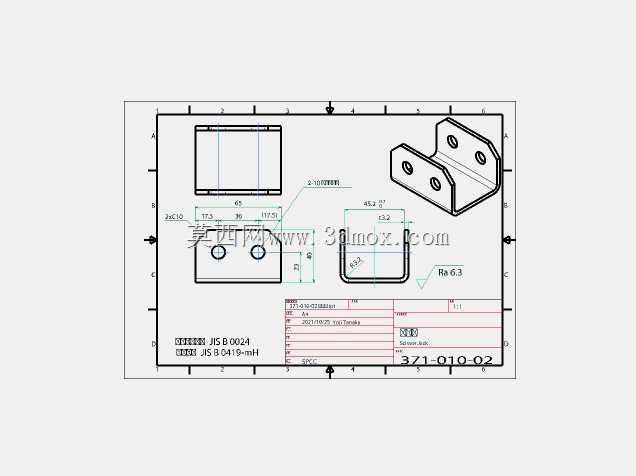

　　驱动交叉布置的连杆组绕铰接点转动，改变剪叉臂的开合角度，从而实现顶部承托台的平稳升降，梯形螺纹具备自锁特性，当驱动端停止转动后，螺杆与螺母的啮合摩擦力可锁定当前高度，无需额外的锁止机构即可实现承重状态下的位置固定，大幅提升作业过程的安全性。从结构设计逻辑来看，整套装置采用自上而下的分层设计思路，先确定顶部承托台的额定承重、最大顶升高度、最低闭合高度这几个核心边界参数，再反向推导剪叉臂的长度、铰接点位置、螺杆的传动行程与受力参数，最后细化每个铰接销轴、连杆臂、传动齿轮、承托壳体的细节结构。剪叉臂采用槽型截面的型材结构，在保证整体抗弯强度的同时尽可能降低自身重量，每个铰接位置都设置了耐磨衬套，减少反复升降过程中的铰接磨损，

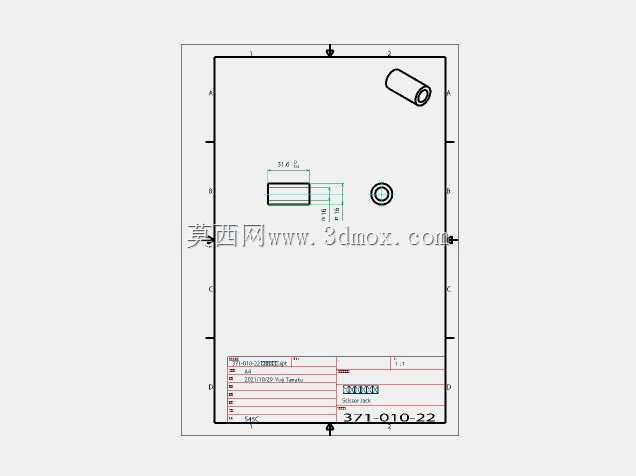

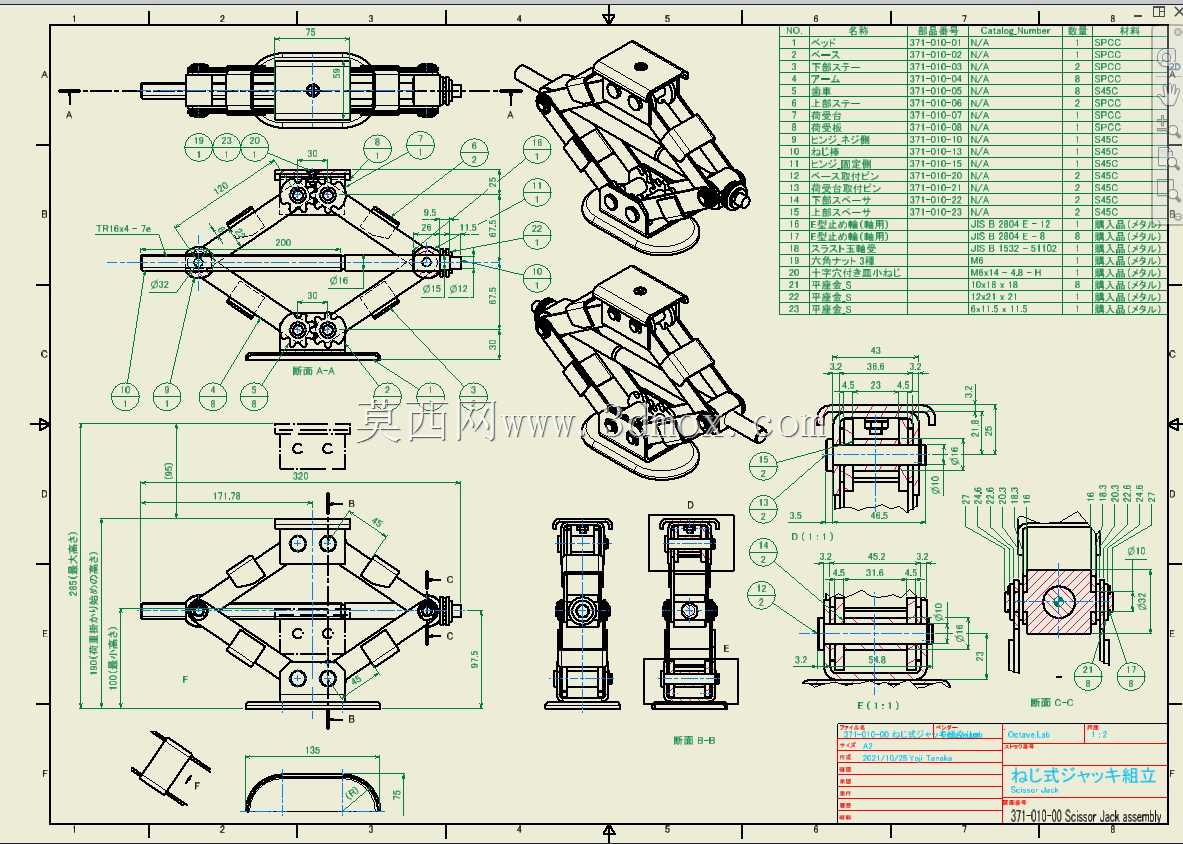

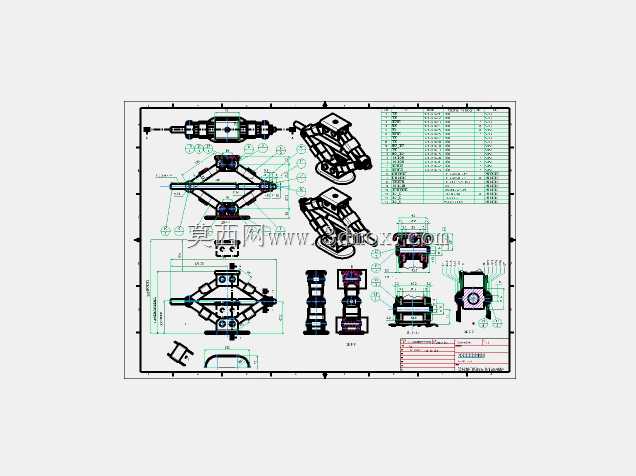

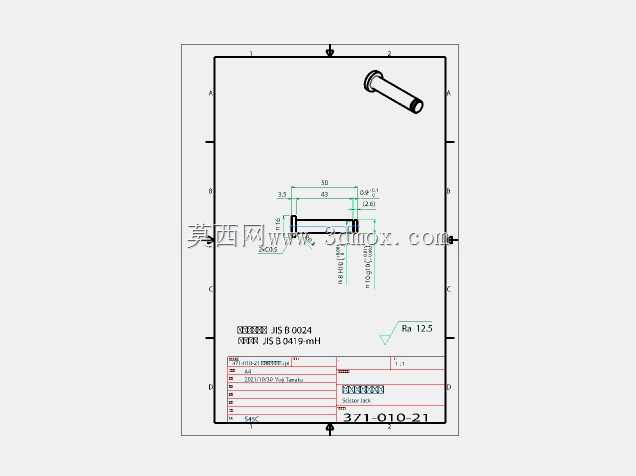

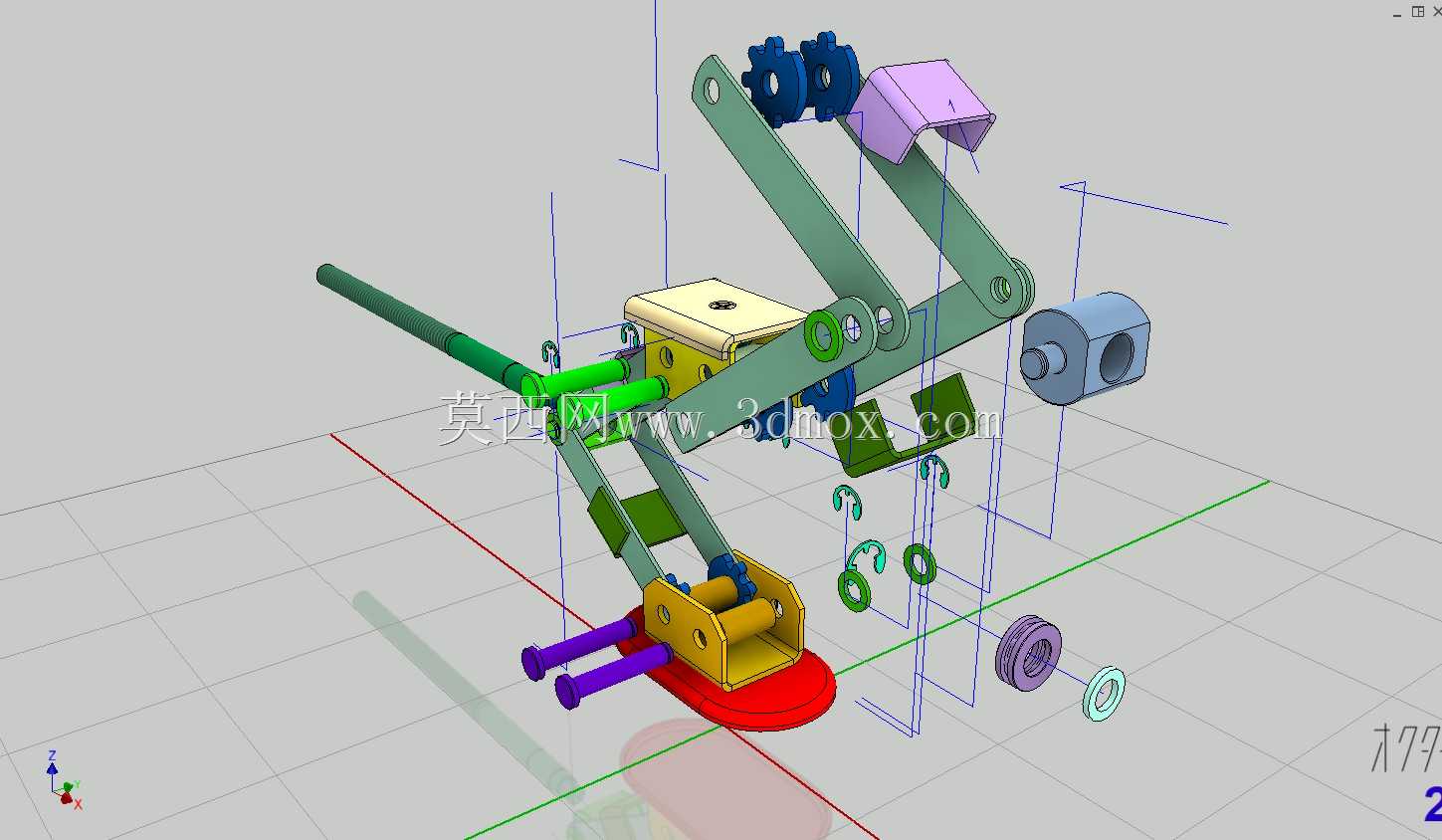

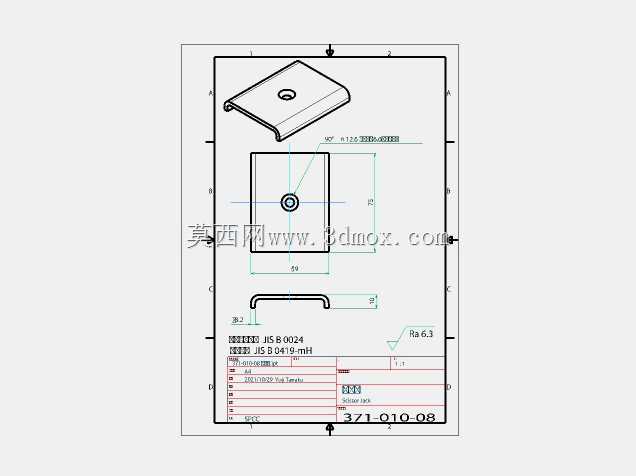

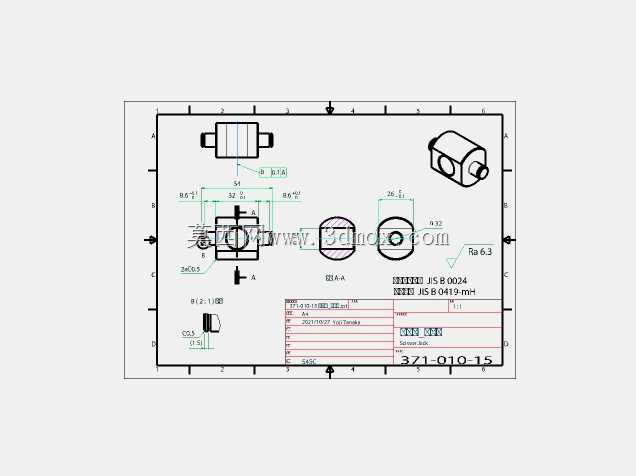

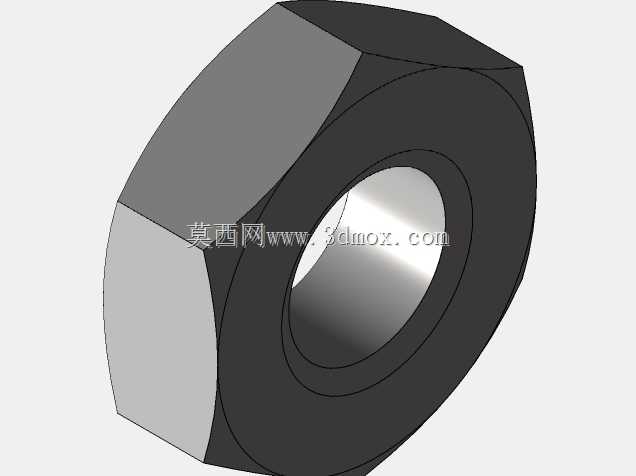

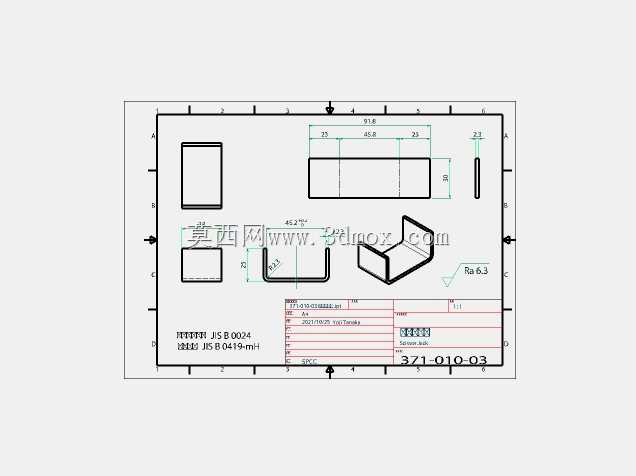

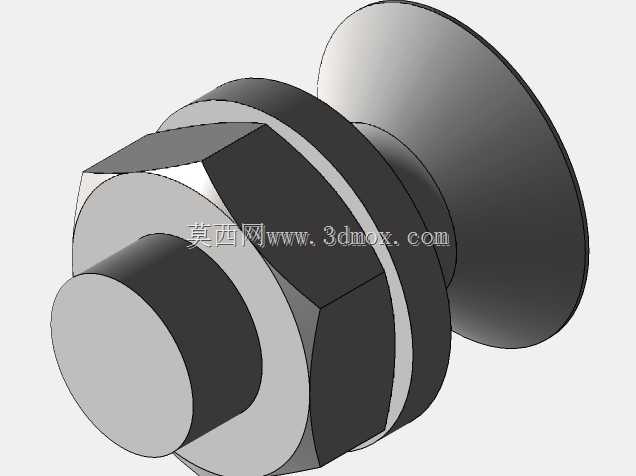

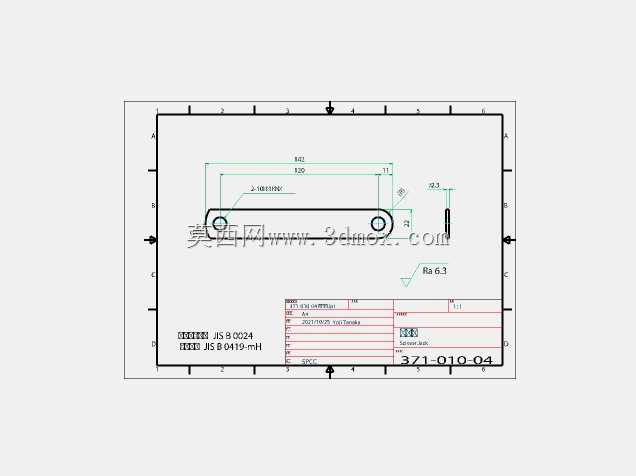

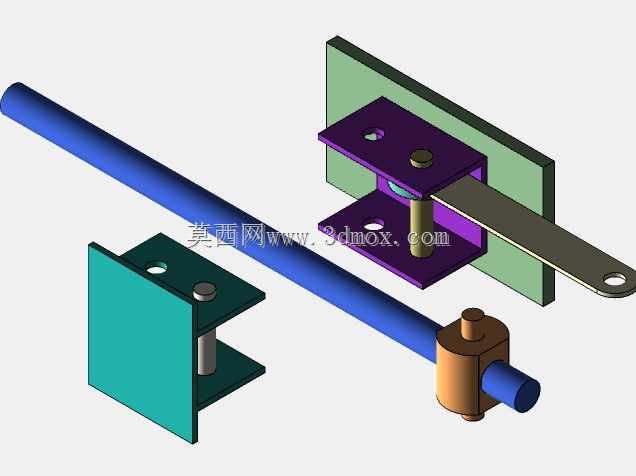

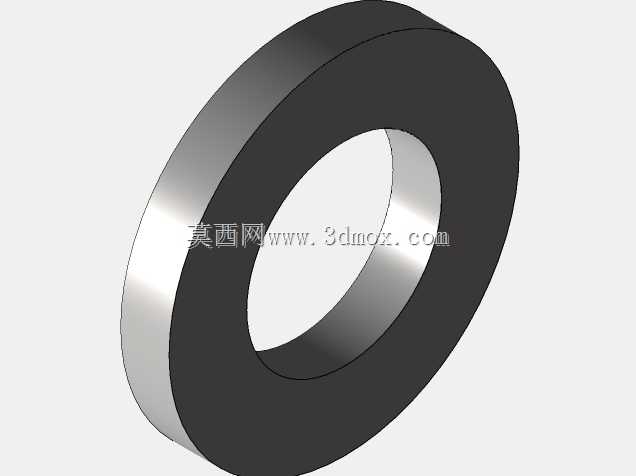

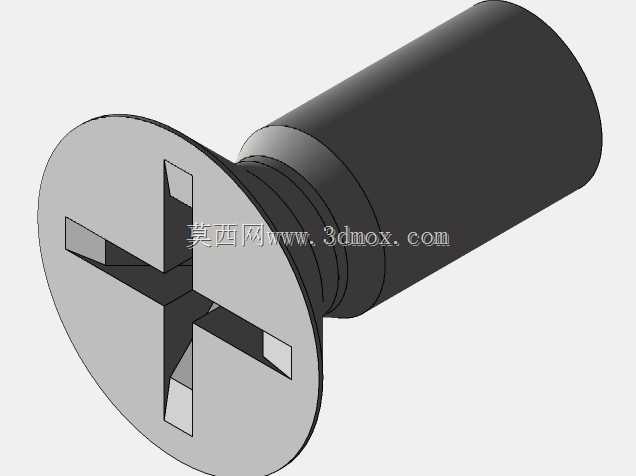

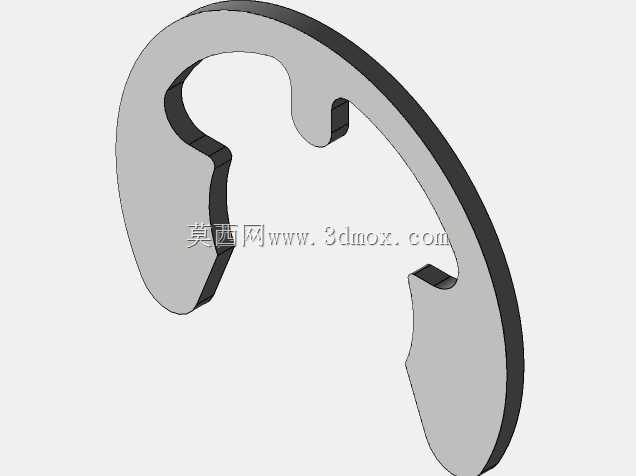

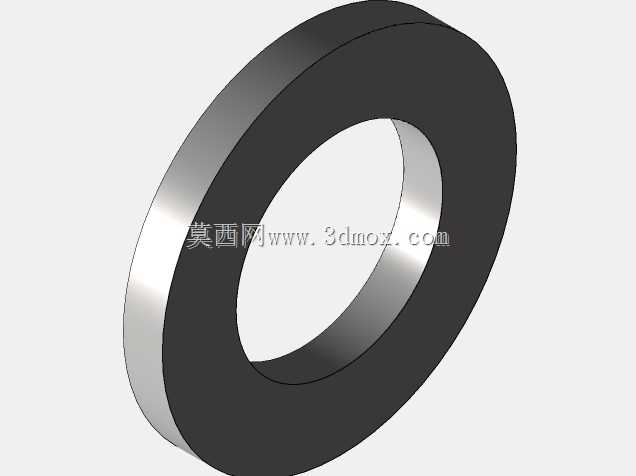

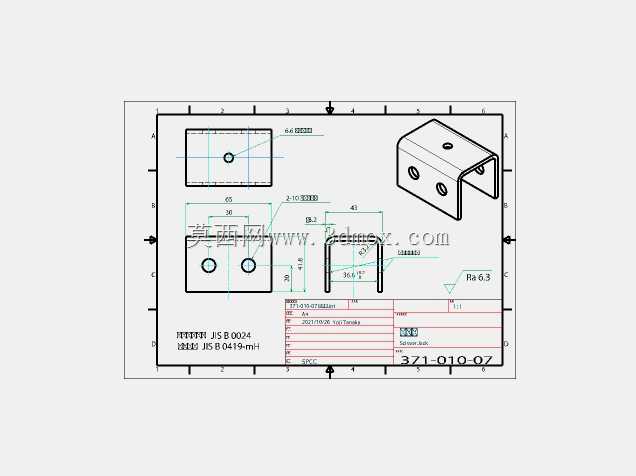

　　延长设备的整体使用寿命；传动螺杆布置在剪叉结构的中部，两侧的连杆受力对称，不会出现偏载卡滞的问题，驱动端的连接结构可适配手动摇杆或者电动扳手驱动，适配不同作业场景的动力输入需求。从安装与使用的边界尺寸来看，装置处于最低闭合状态时整体高度较低，可塞入底部间隙较小的被支撑构件下方，完全伸出时可达到常规小型车辆维保所需的顶升高度，整体横向尺寸控制在单人可手提搬运的范围内，适合随车配备或者在小型维修车间内使用。整套模型包含完整的骨架装配、总装结构以及单独的零件模型，每个零件的配合公差、安装间隙都按照实际加工装配的要求设置，比如铰接孔与销轴的间隙配合、螺杆与螺母的传动配合、齿轮组的啮合间隙都符合机械设计的常规标准，

　　可直接用于同类产品的结构参考、教学演示或者二次开发优化。在实际作业过程中，这类剪式顶升装置的承重能力主要受剪叉臂的抗弯强度、螺杆的抗压强度以及铰接点的抗剪强度限制，设计过程中对每个受力部件都做了对应的强度校核，确保在额定承重范围内不会出现结构变形或者失效；底座与承托台的接触面都做了防滑纹理处理，即使在带有少量油污的车间地面或者车辆底盘接触面，也能保持足够的摩擦力，避免作业过程中出现侧滑风险。相比传统的立式螺旋千斤顶，剪式结构的顶升行程更长，闭合高度更低，对于底部空间狭小的作业场景适配性更好，同时整体重心更低，支撑稳定性更优，在车辆换胎、小型设备调平、轻型构件安装对位等场景下都有广泛的应用。
