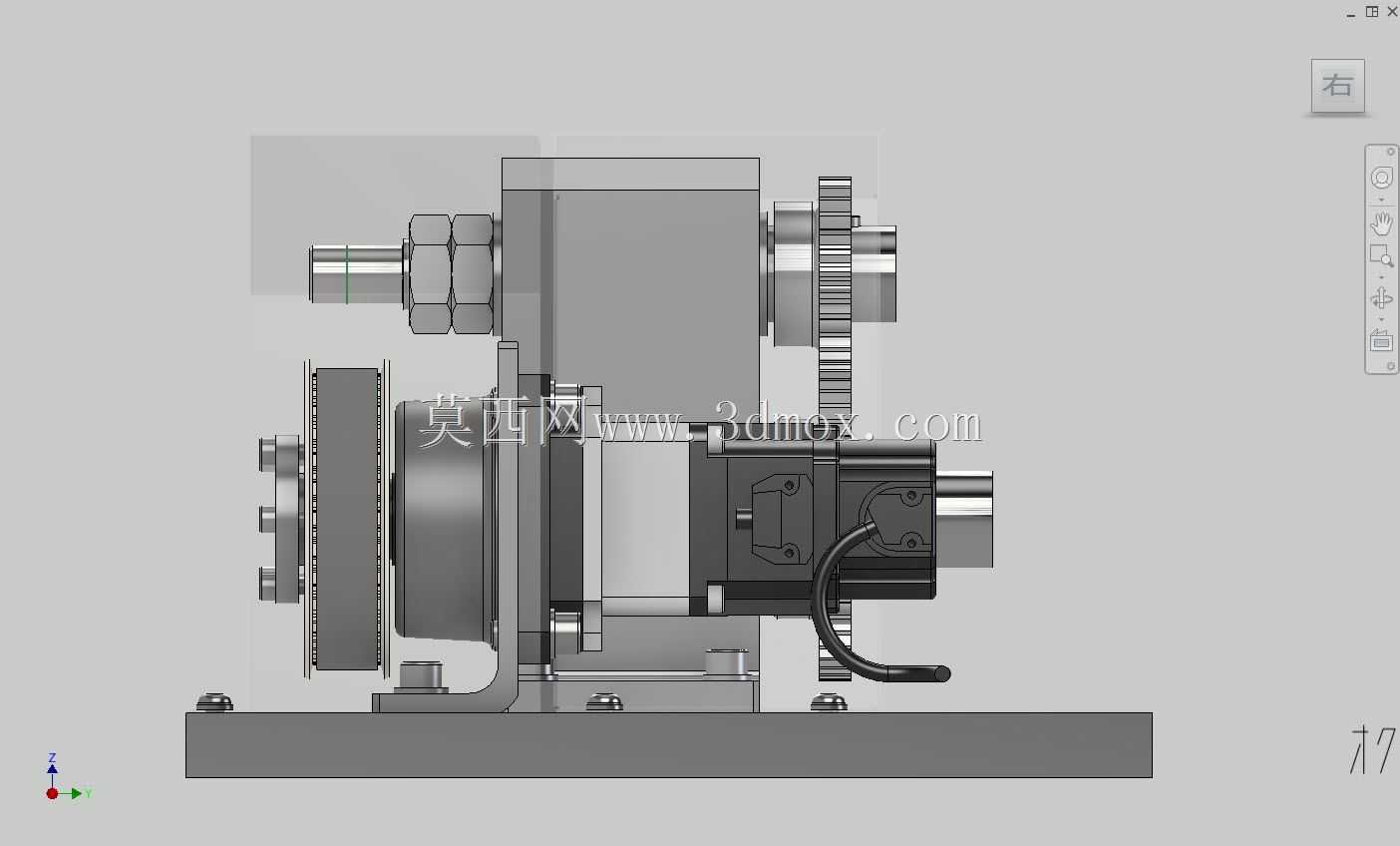

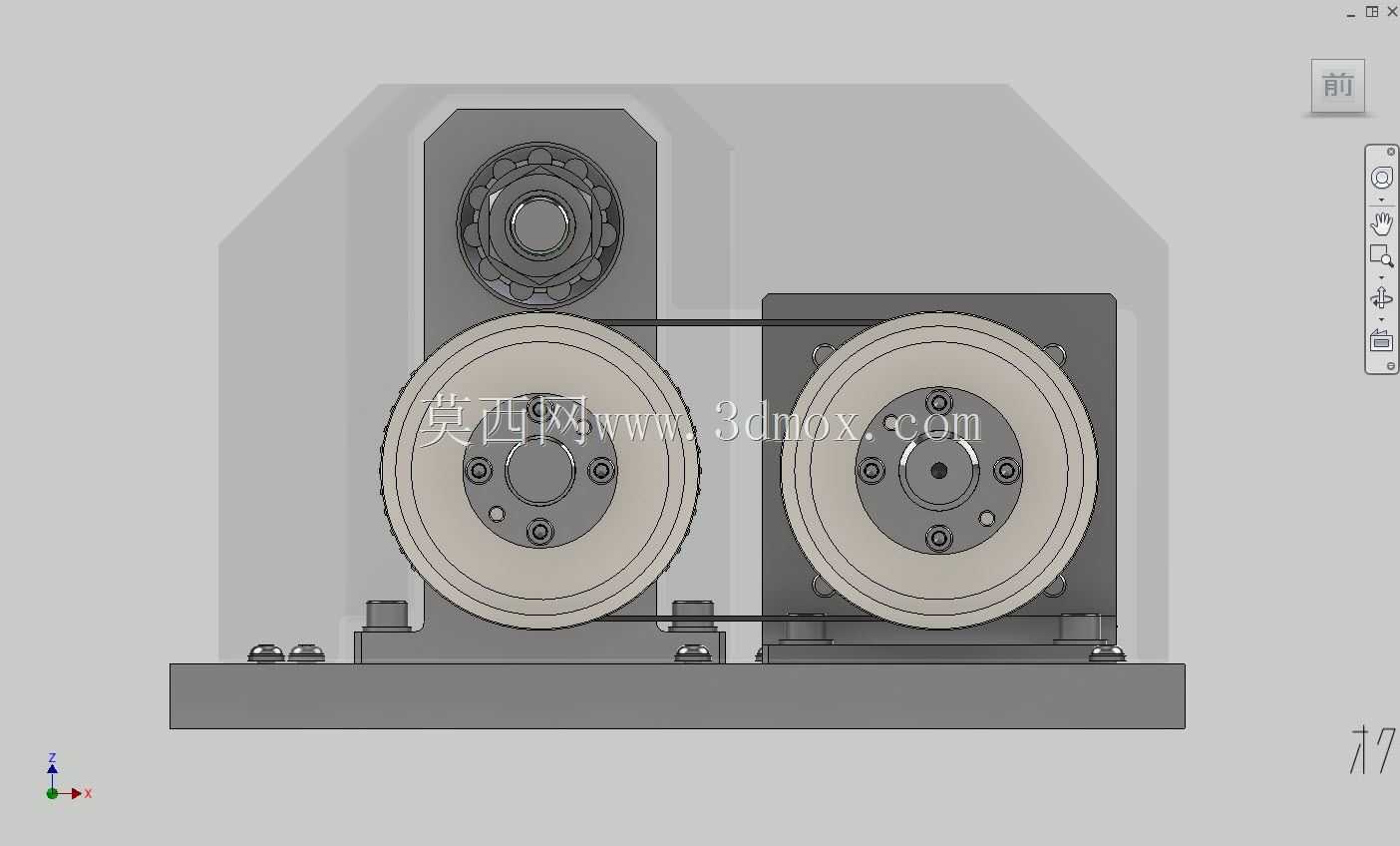

这套传动驱动结构在小型自动化工位、精密检测输送单元、实验室小型试验台架上的适配性极强,日常工况下主要承担精准转速匹配、恒定扭矩传递的作用,相比纯齿轮直连的传动方案,正时皮带的引入能大幅吸收伺服电机启停瞬间的冲击振动,避免齿轮啮合间隙带来的传动回差,同时降低整套传动单元的运行噪音,在对传动精度有要求但负载扭矩不算极端的场景下,这套结构的综合维护成本远低于纯硬齿面齿轮传动方案。整套结构的动力输入端直接适配标准法兰安装的伺服电机,电机输出轴通过紧定结构与小直径同步带轮连接,动力经正时皮带传递至大直径同步带轮后,再通过同轴布置的直齿轮组完成二级减速,最终将动力输出至末端执行机构连接位,整套传动链的减速比分配经过校核,同步带段承担一级减速,

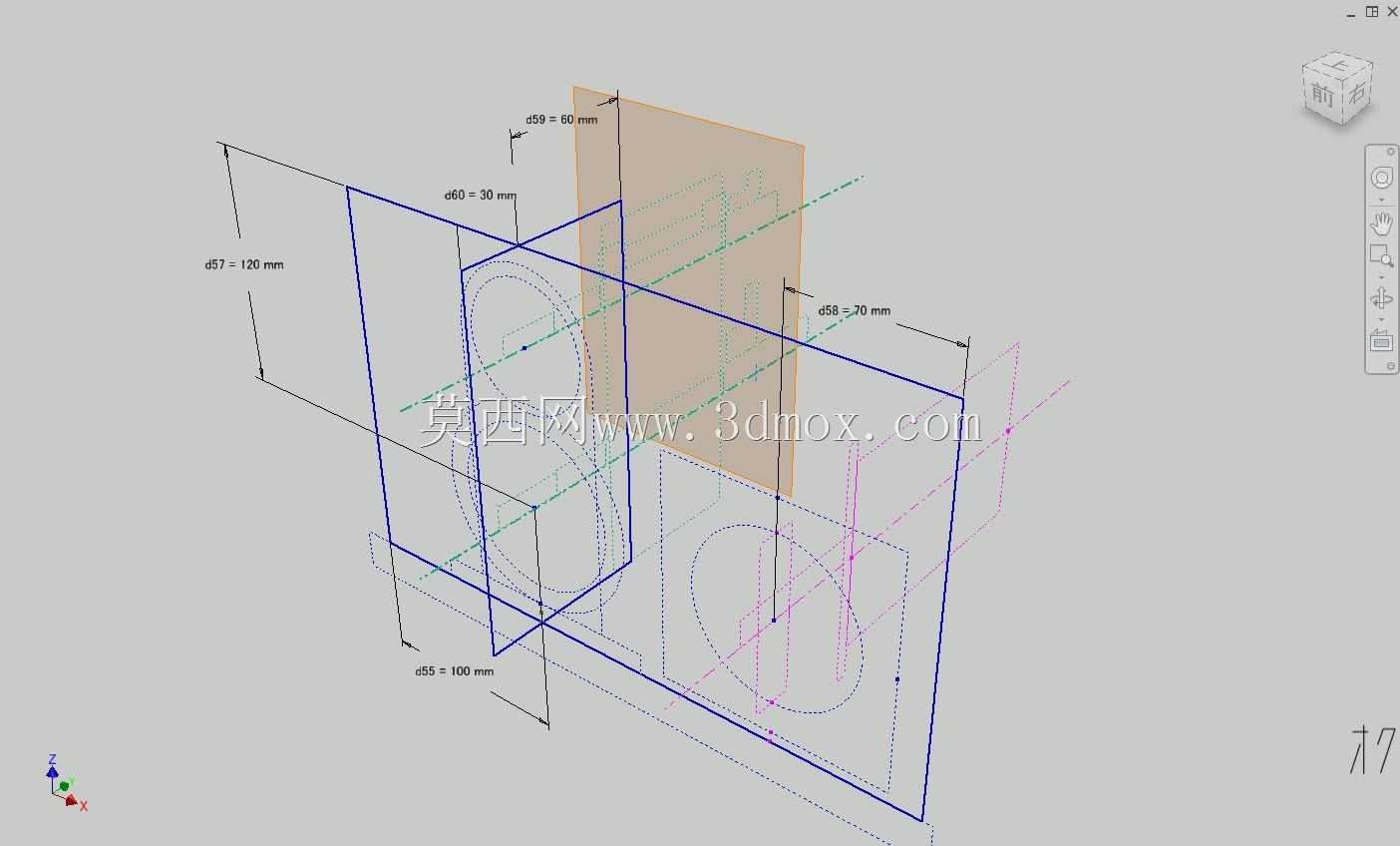

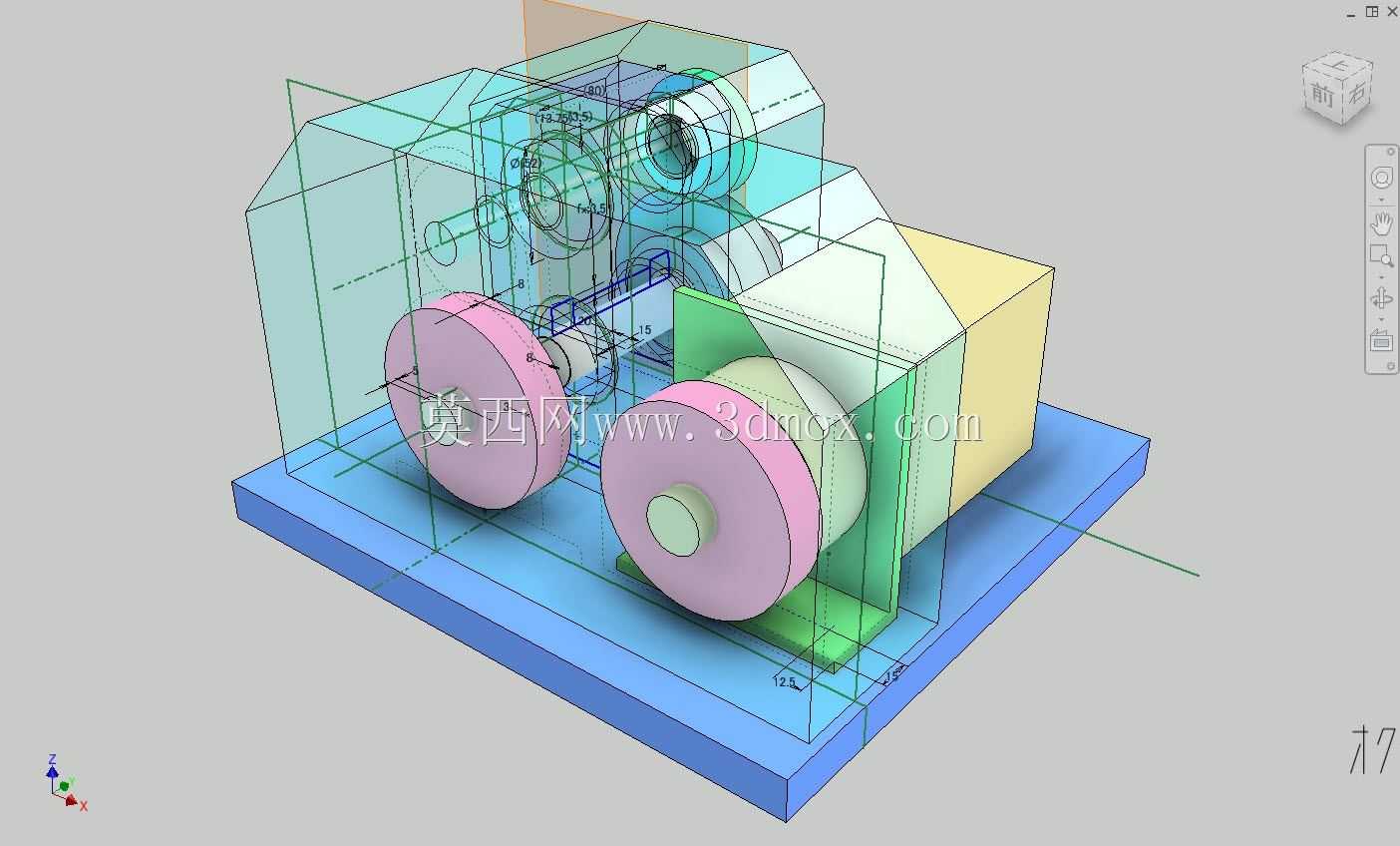

能在高速段降低后续齿轮组的输入转速,减少齿轮啮合的线速度,降低齿面磨损速率,齿轮段承担二级减速,能在低速段输出更大的稳定扭矩,匹配末端负载的动作需求。设计过程中采用自上而下的骨架建模思路,先确定整套装置的输入输出轴中心距、安装底板的固定孔位边界,再依次排布同步带轮、张紧结构、齿轮啮合副、轴承支撑位、透明防护外罩的位置,所有部件的连接关系先通过草图骨架完成约束,先做概念阶段的粗模型搭建,逐一校核每个传动节点的连接强度、轴系的挠度变形量、同步带的包角是否满足传动要求,粗模型阶段因为没有做细节特征,调整轴间距、齿轮参数、带轮直径的时候不需要反复修改细节特征,能快速迭代不同传动比的方案,等整体传动参数、安装边界全部确定后,

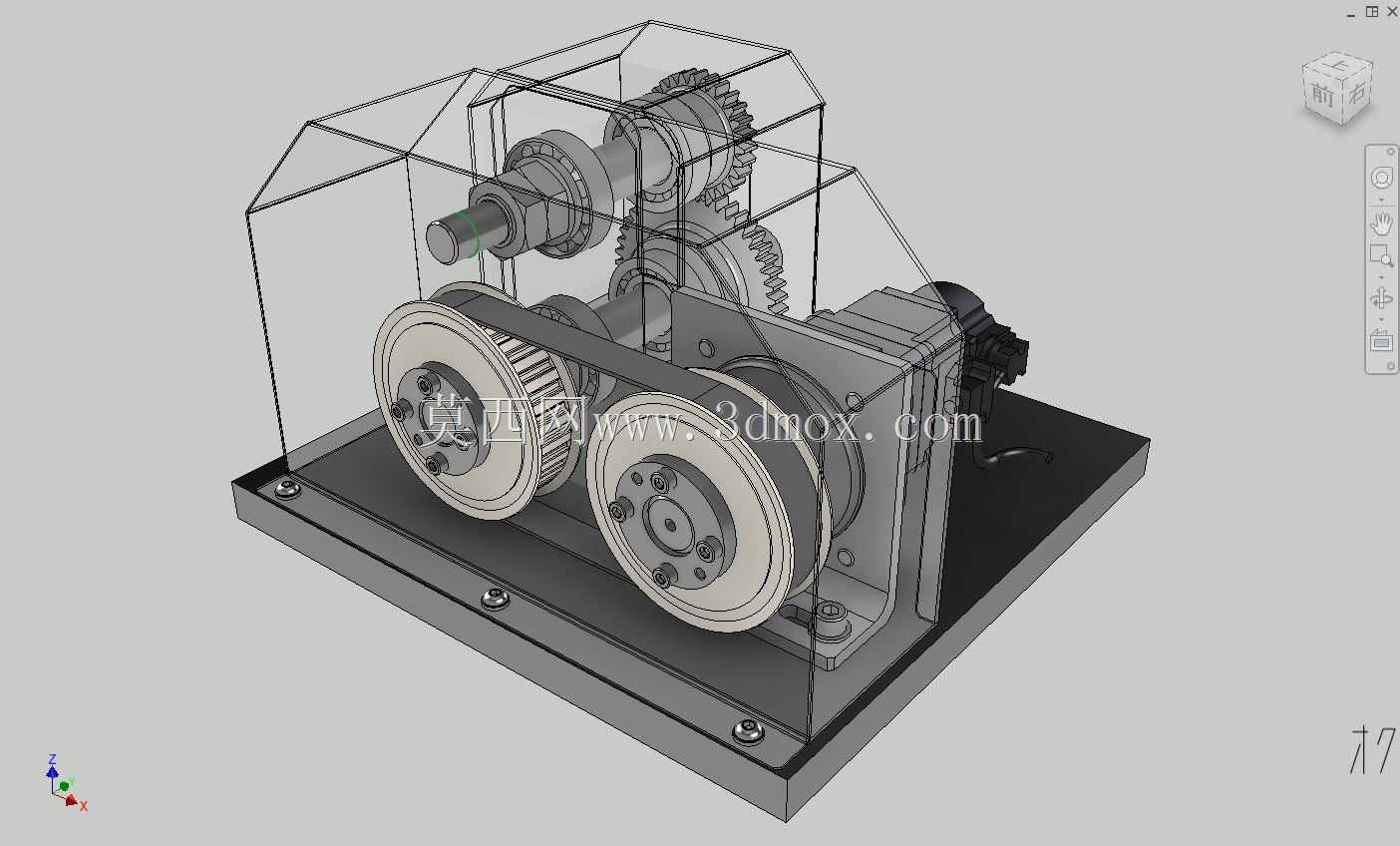

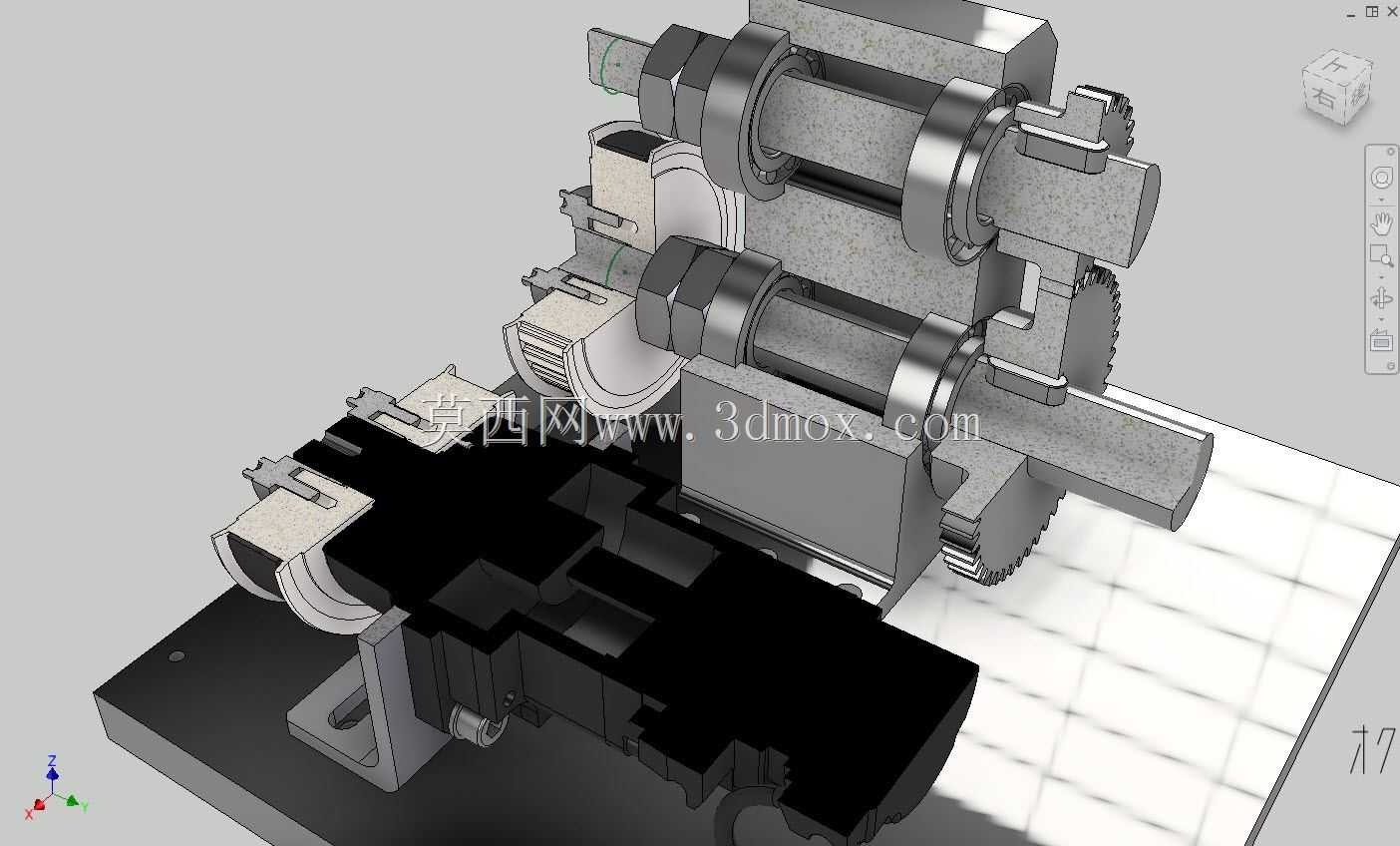

再基于骨架的定位基准逐个完成零件的详细结构设计,包括轴上的卡簧槽、轴承安装位的公差配合、同步带轮的挡边结构、安装底板的沉头孔、防护外罩的折弯固定结构,最后同步生成二维工程图,在出图过程中反复核对各零件的尺寸干涉、装配间隙,避免实际加工装配时出现零件无法安装、传动件干涉卡滞的问题。整套装置的安装底板采用平整钢板加工,所有传动部件全部固定在底板上,底板上预留的安装孔位可以直接固定在设备机架的标准铝型材或者钢板台面上,整体外轮廓尺寸紧凑,透明防护外罩完全覆盖所有传动运动部件,既可以避免运行过程中异物卷入传动链,也能方便日常巡检时直接观察同步带的张紧状态、齿轮的啮合润滑情况,不需要频繁拆卸外罩。轴系支撑全部采用标准深沟球轴承,

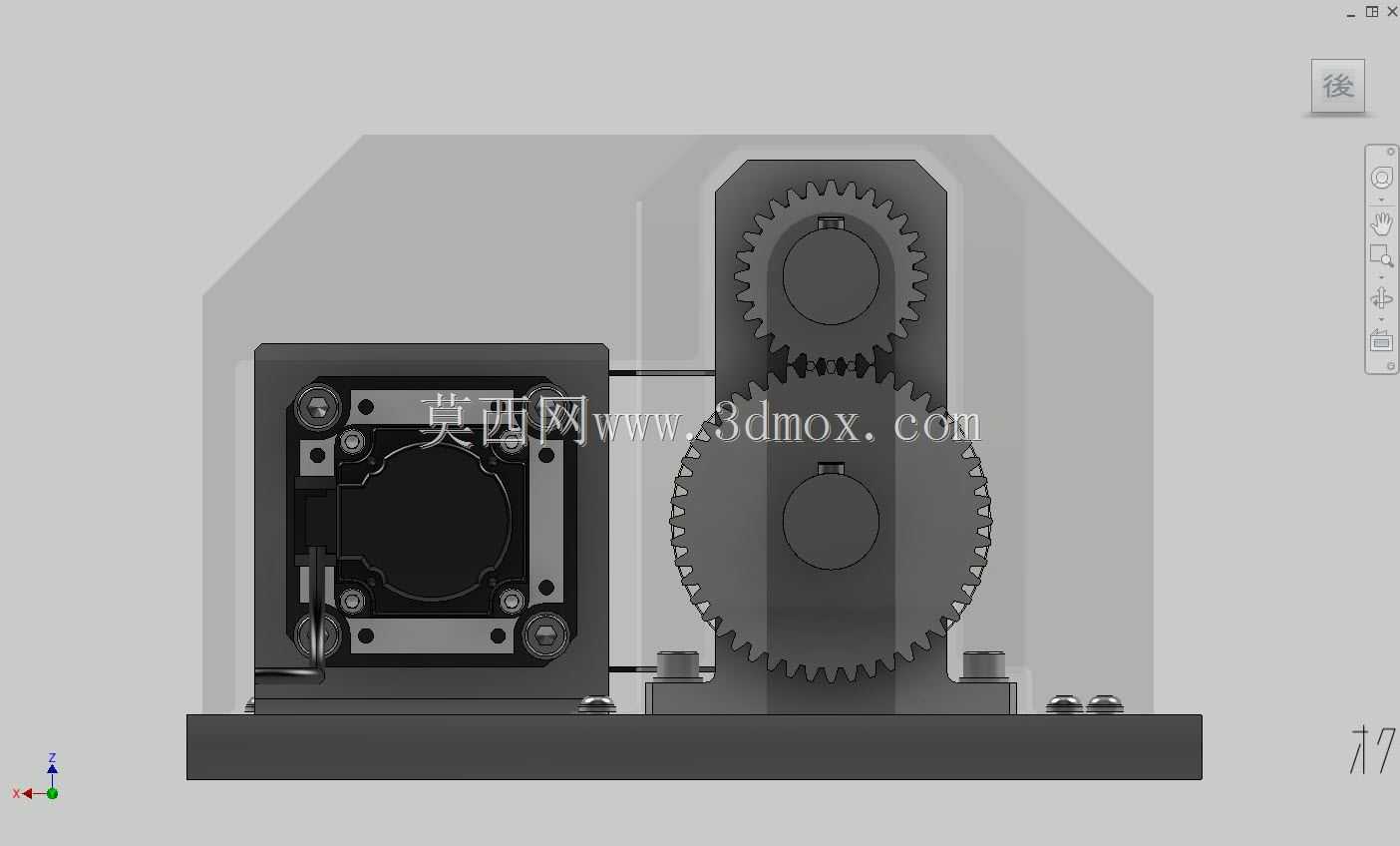

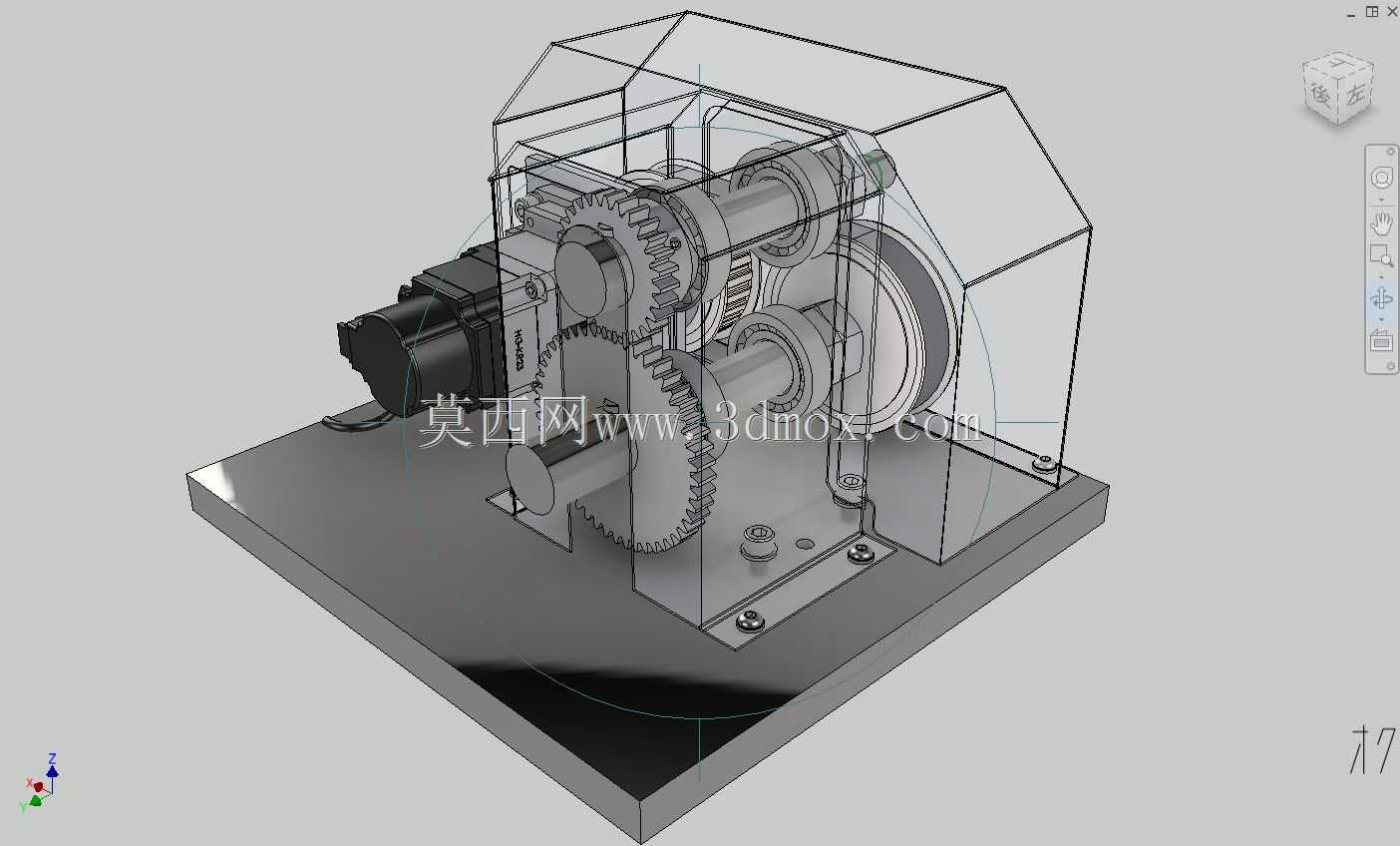

轴承位的公差配合按照基孔制选型,既能保证轴转动的同轴度,也能降低后期维护时的轴承更换成本,同步带侧预留了张紧调节的安装腰孔,当皮带运行一段时间出现松弛后,可以直接松开带轮安装座的固定螺丝调整中心距,完成皮带张紧后再锁死螺丝,不需要拆解其他传动部件,日常维护操作十分便捷。齿轮组采用直齿圆柱齿轮设计,加工难度低,装配时不需要调整轴向啮合位置,相比斜齿轮没有轴向力,能降低轴承的轴向负载,延长轴承的使用寿命,整套结构的输出轴端预留了标准的轴径和键槽,可以直接连接联轴器、同步轮、凸轮等不同的末端执行件,适配不同工位的动作需求。在实际选型应用时,可以根据末端需要的输出扭矩、额定转速调整同步带轮的直径比、齿轮组的齿数比,不需要大幅改动底板的安装尺寸和整体结构框架,只需要调整对应传动件的参数即可快速衍生出不同减速比的驱动单元,大幅缩短同类传动结构的设计周期,对于做小型自动化设备、精密检测仪器的结构工程师来说,这套结构的设计思路和排布方式有很强的参考价值,尤其是自上而下的建模逻辑,能有效减少复杂装配体设计过程中的干涉问题,提升设计效率。
