双气缸导轨平移夹持机械装置

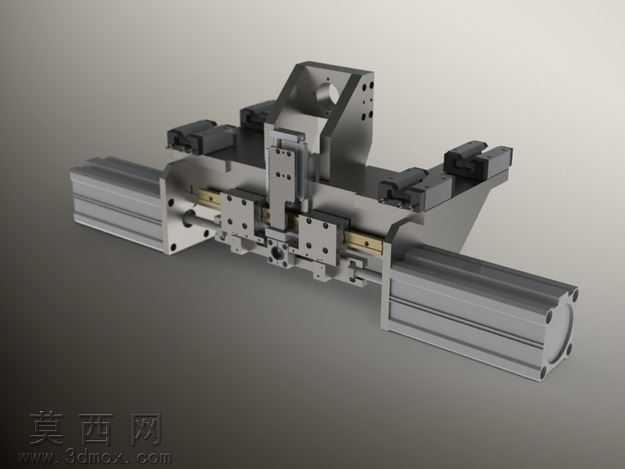

本机械装置为双气缸驱动的导轨式平移夹持机构，整体采用三维建模软件完成全参数化设计，建模过程中对每一个零部件都进行了精准的尺寸约束与装配配合校验，确保各运动部件无干涉、运行逻辑顺畅。渲染阶段采用金属材质为主的材质球配置，对铝型材导轨的磨砂氧化质感、气缸缸筒的亮面金属质感、加工安装板的精铣金属表面都做了分层材质调整，搭配柔和的工业环境光，完整还原了机械加工装配后的真实质感，清晰呈现出装置的结构层次与部件细节。从结构设计来看，装置采用对称式双气缸布局，两根线性导轨平行布置作为运动承载导向结构，气缸输出端与滑动安装板刚性连接，滑动座与导轨之间采用标准滑块配合，保证平移过程的直线度与运动平稳性；中部的夹持执行组件通过定位销与螺栓固定在滑动安装板上，可根据实际作业需求更换不同规格的夹持端头，适配不同尺寸工件的夹持搬运需求。设计思路上，该装置主打模块化快换设计，所有标准件均采用行业通用规格，气缸选用SMC系列标准气缸，导轨采用通用线性导轨规格，降低了后期的维护替换成本；整体安装底座预留了多组安装孔位，可直接固定在生产线工位或者专用工作台面上，无需额外加工适配结构。装置的运动逻辑为双气缸同步伸出时带动滑动座沿导轨向两侧平移，带动夹持端张开，气缸缩回时带动夹持端闭合完成工件夹持，可应用在自动化生产线的工件移栽、分拣、上下料等工位，结构紧凑刚性充足，运动行程可通过更换不同行程的气缸灵活调整，导向结构的承载能力强，可适配一定重量范围内的工件夹持作业，整体设计兼顾了实用性与加工装配的便利性，所有非标准加工件均采用常规机械加工工艺即可完成生产，无需特殊加工设备，具备较高的实际应用价值。
