电动汽车用TS35毫米DIN导轨三维设计

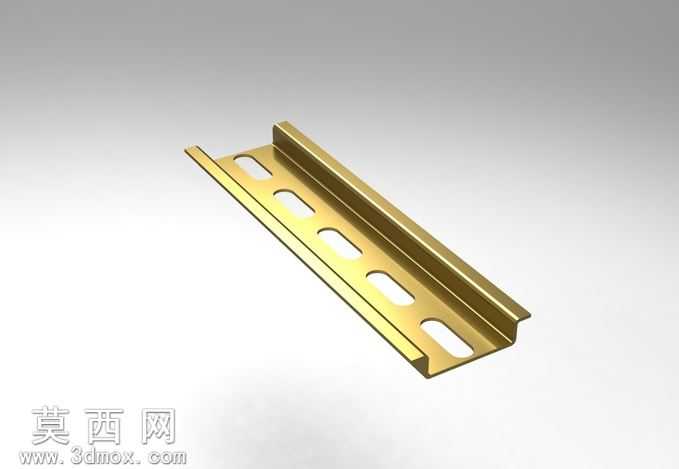

本模型为电动汽车配套使用的TS35毫米标准DIN导轨，采用三维建模软件完成全参数化设计，建模过程严格遵循DIN导轨的通用行业标准，精准还原了导轨的截面轮廓、安装孔位与整体外形尺寸。建模阶段首先绘制导轨的截面草图，精准约束两侧翻边的弯折角度、卡槽的内宽尺寸与承托边的厚度参数，通过拉伸特征生成导轨基础基体，随后在基体上按照标准安装间距阵列排布长圆形安装孔，对孔位边缘、导轨端部与弯折棱边添加符合实际冲压工艺的圆角特征，还原五金冲压件的真实加工细节，避免尖锐棱角带来的工艺失真。材质设计上模拟镀锌冷轧钢的金属质感，为模型赋予带有细微金属颗粒感的浅金色镀锌层材质，调整材质的反光度与粗糙度参数，还原工业镀锌件的哑光金属光泽，渲染阶段采用柔和的侧上方打光方案，突出导轨的弯折结构层次与安装孔的通透感，同时添加柔和的环境遮蔽阴影，让模型呈现出真实的工业零件质感。结构设计上，这款TS35 DIN导轨采用经典的C型卡槽结构，两侧对称的翻边形成标准宽度的电气元件安装卡槽，可兼容符合DIN标准的各类电气元件卡扣安装，导轨本体上均匀排布的长圆形安装孔可适配不同安装位置的螺丝固定需求，预留的孔位调节余量能够抵消安装过程中的位置公差，降低现场装配的难度。设计过程中充分考虑电动汽车内部的安装使用场景，在保证导轨结构强度满足车载电气元件承重需求的前提下，优化了导轨的板材厚度与弯折半径，在不降低结构刚性的基础上尽可能减轻零件自重，适配车载部件轻量化的设计要求，同时所有棱边的圆角处理也避免了安装过程中划伤线缆或操作人员的风险。模型完整还原了导轨的所有细节特征，可用于电动汽车电气舱的布局装配校验、安装工艺模拟以及相关电气元件的匹配验证，能够直接导入装配场景完成虚拟装配，检查导轨与周边元件、安装面的干涉情况，为实际生产与装配提供可靠的三维数据参考。
