带法兰双耳式机械连接基座结构设计

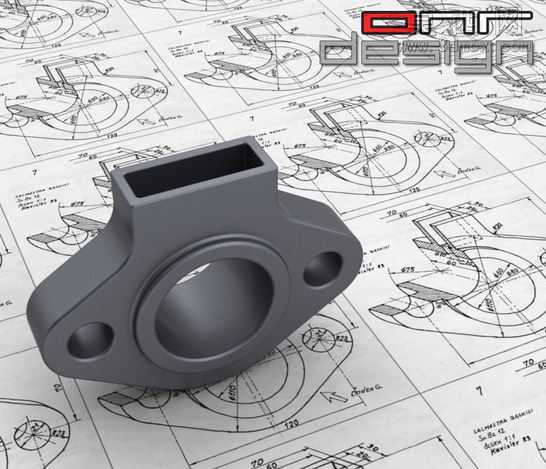

本作品为一款带法兰双耳结构的机械连接基座三维建模作品，建模过程依托主流三维机械设计软件完成，整体采用参数化建模思路，从结构基准搭建到细节特征完善全程遵循机械加工工艺逻辑，确保模型可直接对接后续生产加工环节。建模初期首先确定主体轴向基准，以中心贯通圆孔为核心结构特征，先绘制中心孔的回转截面轮廓，通过回转命令生成主体筒状基础结构，保证中心孔的同轴度公差符合机械装配要求。主体筒身一侧延伸出方形接口结构，建模时通过拉伸凸台命令生成方形连接段，对接口边缘做等半径倒圆角处理，既消除加工应力集中隐患，也提升零件装配时的导向顺滑度。主体筒身两侧对称延伸出带安装孔的法兰耳结构，建模时先绘制单侧法兰耳的轮廓草图，通过对称约束保证两侧耳片的位置度一致，再对耳片上的安装孔做拉伸切除处理，孔口处添加倒角特征，方便紧固件安装时顺利导入。材质设置方面，模型整体赋予哑光深灰金属材质，模拟铸铁或铸钢类工业零件的表面质感，材质参数调整时适当降低反光度，添加细微的颗粒质感，还原机械零件经喷砂处理后的真实表面效果，渲染阶段采用工程图背景搭配柔和的工业照明，既清晰展现零件的立体结构，也呼应机械设计的专业场景。结构设计上，该基座兼顾轴向管路连通与侧向安装固定的双重功能，中心大尺寸通孔用于流体或轴类构件的贯通，两侧法兰耳的安装孔用于将基座整体固定在安装基面，侧向方形接口用于对接方形管路或功能模块，各结构之间的过渡区域均做圆弧过渡处理，避免直角结构带来的应力集中问题，提升零件的结构强度与使用寿命。建模过程中对所有配合尺寸做了公差预留，安装孔的孔径、中心孔的内径、方形接口的外形尺寸均按照通用机械配合标准设置，确保模型导入装配环境后可直接与对应标准件完成配合，无需二次调整尺寸。整体模型结构完整，细节特征覆盖加工倒角、过渡圆角、安装孔位等所有生产所需的结构要素，无冗余几何特征，模型拓扑结构规整，可直接用于工程图导出、3D打印样件制作、装配干涉检查等后续设计环节。
