钮子式拨动开关三维结构设计作品

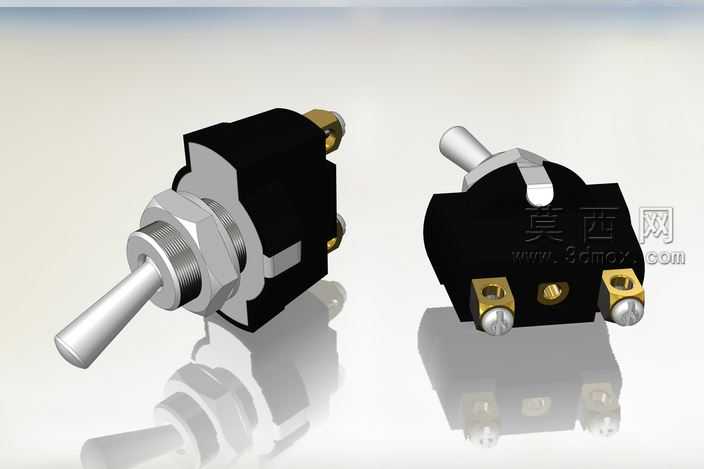

本作品为钮子式拨动开关的三维数字化模型，建模阶段依托参数化三维设计软件完成全尺寸的精准构建，首先从产品的实际功能结构出发，拆解为操作拨杆、螺纹安装基座、绝缘主体壳体、接线端子四个核心功能模块，逐一绘制各部件的二维草绘截面，通过拉伸、旋转、扫掠等基础建模命令生成基础实体，再对螺纹牙型、端子卡槽、拨杆限位凸台等细节结构做精细化特征处理，确保各部件的装配间隙、配合公差完全符合实物的装配逻辑，可直接用于虚拟装配验证与结构干涉检查。材质与渲染阶段，针对不同部件的物理属性做对应的材质映射：操作拨杆采用抛光金属材质，调整金属粗糙度参数至0.1以下，添加细微的拉丝纹理与环境反射效果，还原金属拨杆的亮面金属质感；绝缘主体壳体采用黑色电木材质，设置哑光漫反射属性，粗糙度调整至0.7，添加极细微的颗粒质感模拟电木的磨砂绝缘表面；接线端子采用黄铜镀金材质，调整金属色泽为暖金色，添加轻微的使用磨损痕迹提升真实感；安装螺纹部位采用镀锌钢材材质，还原银灰色金属的半哑光质感。渲染阶段采用三点布光方案，主光源从侧上方45度角投射，勾勒产品的整体轮廓与结构转折，辅光源从另一侧补光消除暗部死黑，底部添加柔光反射板，模拟产品放置在光滑展示台面上的倒影效果，最终输出的渲染图清晰展现开关的正反两个视角的结构特征，正面视角呈现拨杆伸出、螺纹安装位的外部操作形态，反面视角呈现接线端子排布、内部固定结构的接线侧形态。设计思路上，本模型完全遵循小型钮子开关的实际工业设计规范，螺纹安装位的尺寸、拨杆的摆动角度范围、接线端子的间距均参考行业通用标准制作，既可以用于电气设计场景下的元器件装配选型参考，也可作为教学场景下的开关结构演示素材，模型的各部件均做了独立参数化保留，可根据不同的使用需求调整安装尺寸、端子数量等参数，快速衍生出不同规格的同类型开关模型，整体模型结构完整，细节丰富，材质表现贴合实物，具备较高的实用参考价值。
