C2822外转子无刷直流动力电机结构

　　日常做小型动力设备选型时，外转子无刷电机的适配场景其实覆盖很广，这款C2822规格的1400KV无刷直流结构，首先在航模领域的固定翼、小型多旋翼机型上是很常见的动力配置，同时也能适配小型桌面云台、低速传动实验台、微型输送机构的动力输出端，做结构设计时不用从零开始梳理绕组排布、转子磁钢的配合间隙，能省不少前期方案验证的时间。

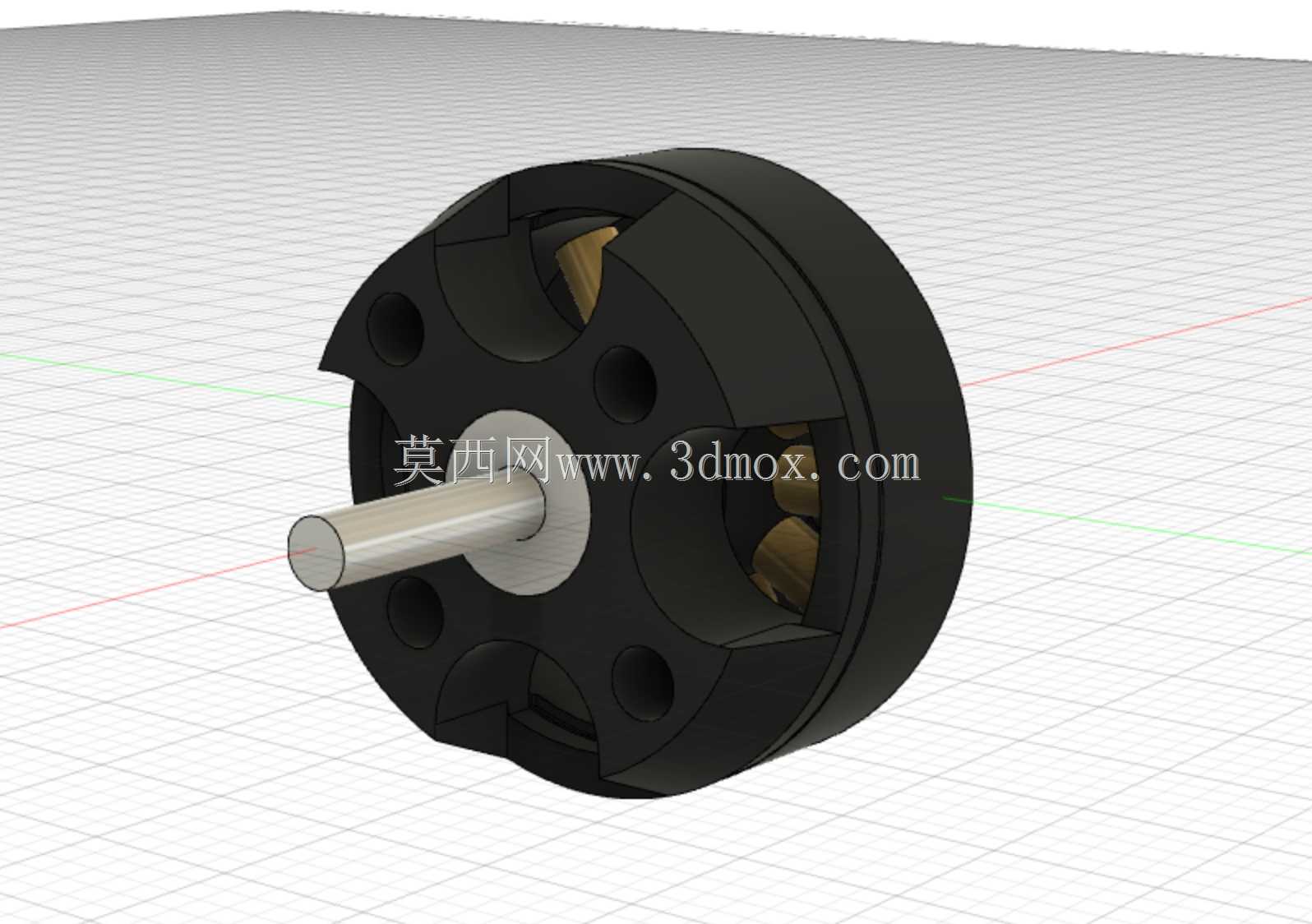

　　从实际结构来看，这款电机采用外转子设计，也就是旋转外壳直接集成磁钢，输出轴从前端盖中心伸出，相比同尺寸内转子电机，外转子结构的转动惯量更大，带桨或者带小负载时的运行稳定性更好，1400KV的参数意味着每提升1V输入电压，电机空载转速提升1400转，适配2-3S锂电池供电时，输出扭矩刚好匹配8-10寸螺旋桨的负载需求，不会出现扭矩不足堵转，也不会因为KV过高导致电流过载烧蚀绕组。

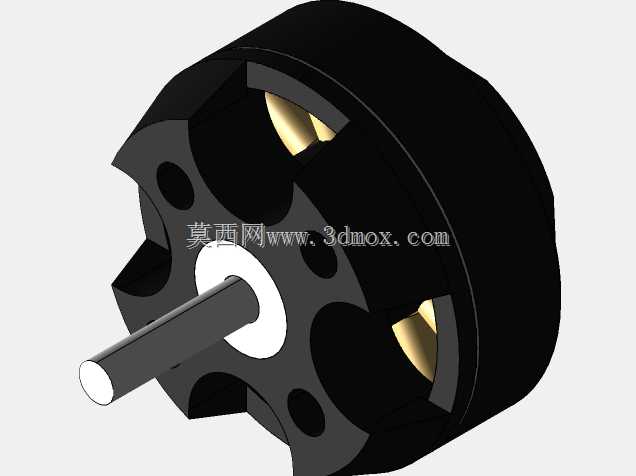

　　设计层面上，前端盖做了四个对称的安装通孔，孔位分布在以输出轴为中心的节圆上，安装时可以直接通过M2或者M2.5的螺丝固定在设备的安装座上，不需要额外做转接法兰，安装边界的预留尺寸只需要比电机外径大2mm左右即可，不会占用过多的设备内部空间。输出轴采用标准的圆轴设计，轴径适配常规的桨夹、联轴器安装公差，轴伸长度刚好满足常规螺旋桨、同步带轮的固定需求，不会因为轴伸过长导致运行时出现轴跳，也不会因为过短无法装夹传动件。

　　转子外壳做了镂空开槽设计，一方面是减轻转子自身重量，降低不必要的转动惯量损耗，另一方面是在电机高速旋转时，能通过镂空槽带动空气流动，直接带走定子绕组工作时产生的热量，不需要额外加装散热风扇，简化了配套散热结构的设计。定子部分的绕组排布采用集中绕线方式，槽满率控制在合理区间，既保证了铜线的填充量提升扭矩输出，也不会因为绕线过密导致绝缘层破损出现匝间短路。端盖和转子的配合处做了精密的轴承位设计，采用双轴承支撑输出轴，径向跳动量控制在很小的范围内，高速运行时不会出现明显的震动，能延长配套传动部件的使用寿命。

　　在做设备集成时，需要注意电机的出线方向，这款电机的动力线从后端盖中心引出，布线时可以在安装座对应位置预留出线孔，避免线材和旋转的转子外壳发生摩擦。安装时的螺丝拧入深度不能超过端盖的厚度，否则会顶到内部的定子绕组或者磁钢，造成电机卡滞无法转动。如果是用于传动场景，搭配联轴器时要保证输出轴和负载轴的同轴度，同轴度误差过大不仅会增加轴承的径向负载，还会导致运行噪音增大，缩短电机的使用寿命。

　　另外这款结构的三维数据完整还原了电机的各个零部件细节，包括磁钢的嵌入位置、绕组的外形轮廓、轴承的安装位、安装孔的具体尺寸，在做整机结构干涉检查时，可以直接导入装配体，验证安装空间是否足够，和周边的结构件是否存在干涉，不用再手动测绘电机尺寸建模仿真，能大幅缩短结构设计的周期。对于做小型动力设备开发的工程师来说，这类成熟的标准动力部件模型，能避免很多前期选型时的尺寸误判问题，比如之前做小型固定翼航模设计时，就曾因为手动测量电机尺寸出现偏差，导致电机安装座和机身结构干涉，不得不重新修改机身模具，有了精准的三维模型就能提前规避这类问题。

　　在实际应用中，这类外转子无刷电机除了航模场景，还能适配小型智能小车的驱动动力，搭配减速齿轮组就能获得足够的轮上扭矩，也可以用于小型摄影云台的旋转动力，通过电调控制转速就能实现精准的角度转动。不同应用场景下对电机的安装固定方式略有差异，但核心的安装尺寸边界是一致的，只要按照模型给出的安装孔位、外径、轴伸尺寸做适配结构，就能保证安装配合的精度。
