RS-365SD小型直流驱动电机结构设计

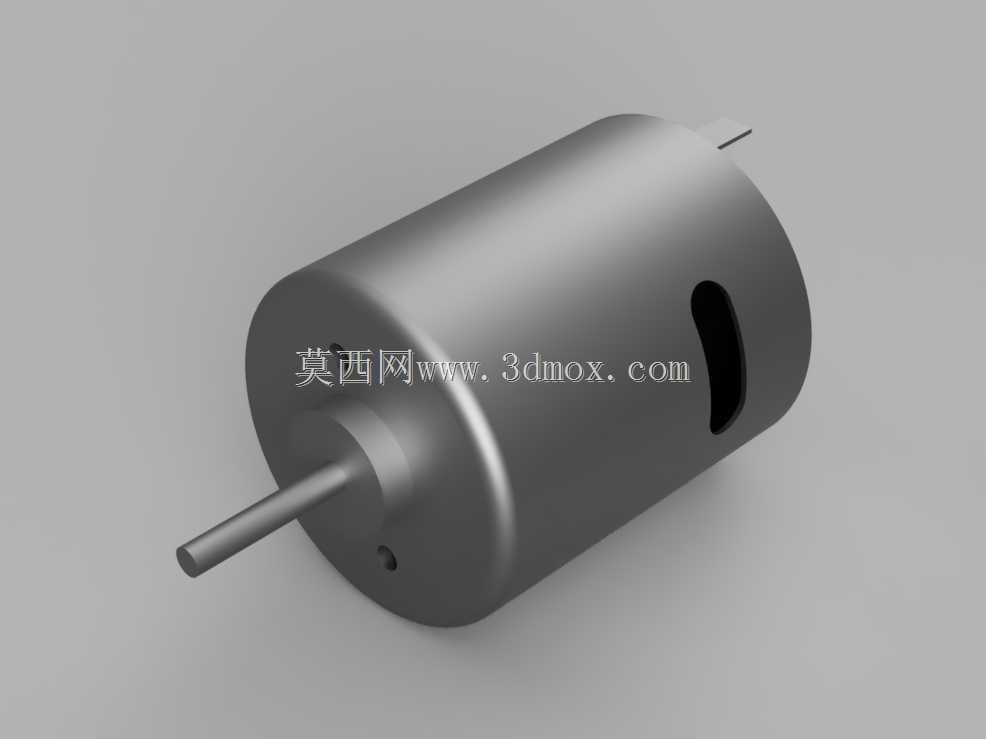

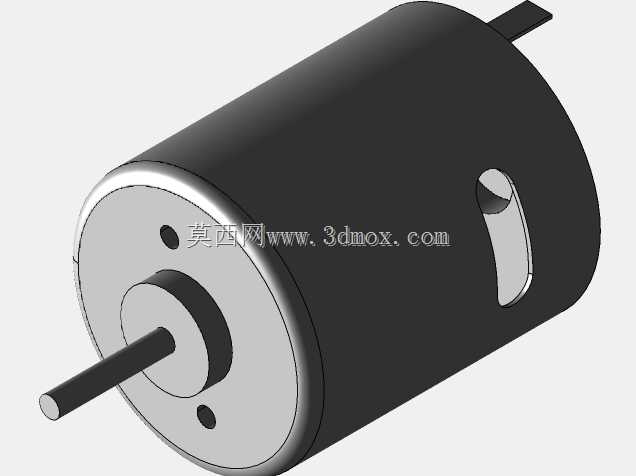

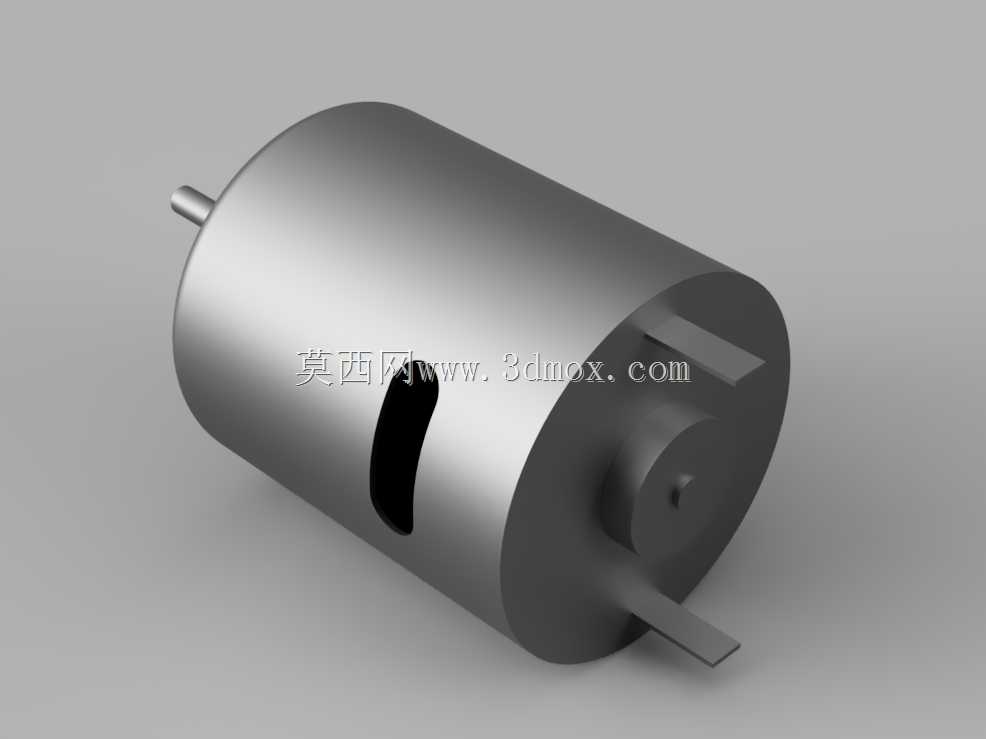

　　在家用手持类电器的结构设计选型环节，小功率直流驱动部件的适配性往往直接决定整机的使用体验与寿命表现，RS-365SD这类圆柱型直流电机，是吹风机、小型手持吸尘器、桌面散热设备等产品中应用极广的动力核心。从实际落地的结构设计角度看，这类电机的外形采用等直径圆柱壳体设计，壳体表面预留的长条形槽孔并非随意开设，是兼顾壳体内部碳刷组件散热、装配定位的结构，建模过程中需要注意该槽孔的位置与壳体端面的距离，避免后续装配端盖时出现干涉。

　　建模阶段的尺寸还原逻辑，优先参考实物卡尺测量的关键安装边界，毕竟这类通用型电机的公开图纸往往不会标注所有装配细节，尤其是壳体上的槽孔、端盖处的微小定位凹点，都需要通过实物测量补全尺寸。输出轴的直径、伸出长度是选型时的核心匹配参数，这类电机的输出轴通常采用光轴设计，配合过盈配合或者顶丝固定的方式连接风叶、传动齿轮等负载，建模时需要严格保证输出轴与壳体的同轴度，否则后续做运动仿真时会出现偏心抖动的问题，和实际使用中电机动平衡不合格的故障表现一致。

　　从实际应用场景来看，这类小功率直流电机的工作转速区间通常适配家用小电器的负载需求，吹风机的风叶直接套在输出轴上，电机运转时带动风叶旋转形成气流，壳体的圆柱外形方便直接卡入吹风机手柄的圆柱形内腔，不需要额外设计复杂的安装固定结构，只需要在壳体周向设计1-2个定位筋位，就能限制电机在腔体内的周向转动，装配工序十分简便，非常适合大批量家电生产的流水线装配需求。

　　设计这类电机的三维模型时，不能只做外观曲面的还原，还要考虑内部结构的装配逻辑：壳体内部需要预留转子、碳刷、换向器的安装空间，端盖与壳体的配合采用止口定位，止口的配合公差需要选过渡配合，既保证装配后同轴度符合要求，又不会出现装配困难的问题。壳体尾部的端盖上通常预留有电源接线的引出缺口，建模时需要注意缺口的位置要和内部碳刷组件的接线端位置对应，避免实际生产时出现接线弯折角度过大、线材被端盖压损的问题。

　　从安装边界来看，这类圆柱电机的安装固定通常不需要额外的法兰结构，依靠圆柱面的配合就能实现径向定位，轴向定位则依靠前后端的限位筋或者卡簧槽，建模时需要在壳体对应位置预留卡簧安装的环形槽位，槽宽和槽深要匹配标准卡簧的尺寸，方便设计人员直接调用标准件完成装配。很多初入行的结构设计人员在选用这类电机时，容易忽略壳体表面散热槽的通风路径设计，把电机安装位周围的结构完全封死，导致电机长时间运转时热量无法散出，大幅缩短碳刷和绕组的使用寿命，在做整机结构设计时，需要对应散热槽的位置预留通风间隙，让气流能够带走电机运转产生的热量。

　　另外，这类电机的输出轴端面通常做倒角处理，方便装配时套入风叶或者传动轮，倒角的角度一般取45度，倒角深度根据轴径大小调整，既不会影响轴的有效配合长度，又能起到装配导向的作用。壳体表面的处理通常采用镀锌或者喷塑工艺，建模时不需要额外做表面纹理的细节，只需要保证外形尺寸、安装位、关键结构特征的尺寸准确即可，毕竟这类通用电机属于标准外购件，结构设计人员只需要保证安装接口的尺寸匹配，不需要对电机内部的绕组、磁瓦等部件做详细建模，除非是做电机本身的研发设计，否则过度还原内部结构反而会占用不必要的模型资源，影响整机装配的运行效率。

　　在做选型匹配时，还要注意电机的轴向总长度，包括输出轴伸出部分的长度，避免出现装配后输出轴上的风叶和周边结构刮擦的问题，很多吹风机产品出现的异响问题，本质就是电机轴向定位尺寸偏差，导致风叶和内壁的间隙不足，运转时发生摩擦。这类RS-365SD电机的尺寸属于小功率直流电机中的通用规格，替换性很强，只要安装接口尺寸一致，不同厂商的同规格产品基本可以实现互换，这也是这类圆柱型直流电机在家电行业得到广泛应用的重要原因，能够大幅降低供应链的采购风险，不会因为单一供应商的供货问题影响整机生产。
