Daisen Robosite微型减速马达结构设计

　　在小型自动化传动单元、桌面级实验装置、精密仪器进给机构这类对安装空间有严格限制的场景里，这类带集成减速结构的微型马达是核心动力输出部件，很多做小型设备开发的结构工程师在选型阶段，都会优先考量这类集成度高的部件，避免额外设计减速机构带来的空间浪费与装配误差。从实际使用场景来看，这类马达常被用在小型物料输送辊道的驱动端、实验室分析仪器的样本进给机构、小型机器人关节的动力单元、教学类竞赛机器人的行走驱动位，这些场景不需要大扭矩输出，但对动力单元的安装尺寸、输出轴同轴度、运行稳定性有较高要求，过大的动力部件会挤占设备内部其他功能模块的安装空间，过小的扭矩又无法带动负载完成既定动作，15:1的齿轮减速比刚好能把电机本身的高转速低扭矩输出特性，转换成适配这类场景的低转速高扭矩输出，匹配多数小型传动场景的负载需求。

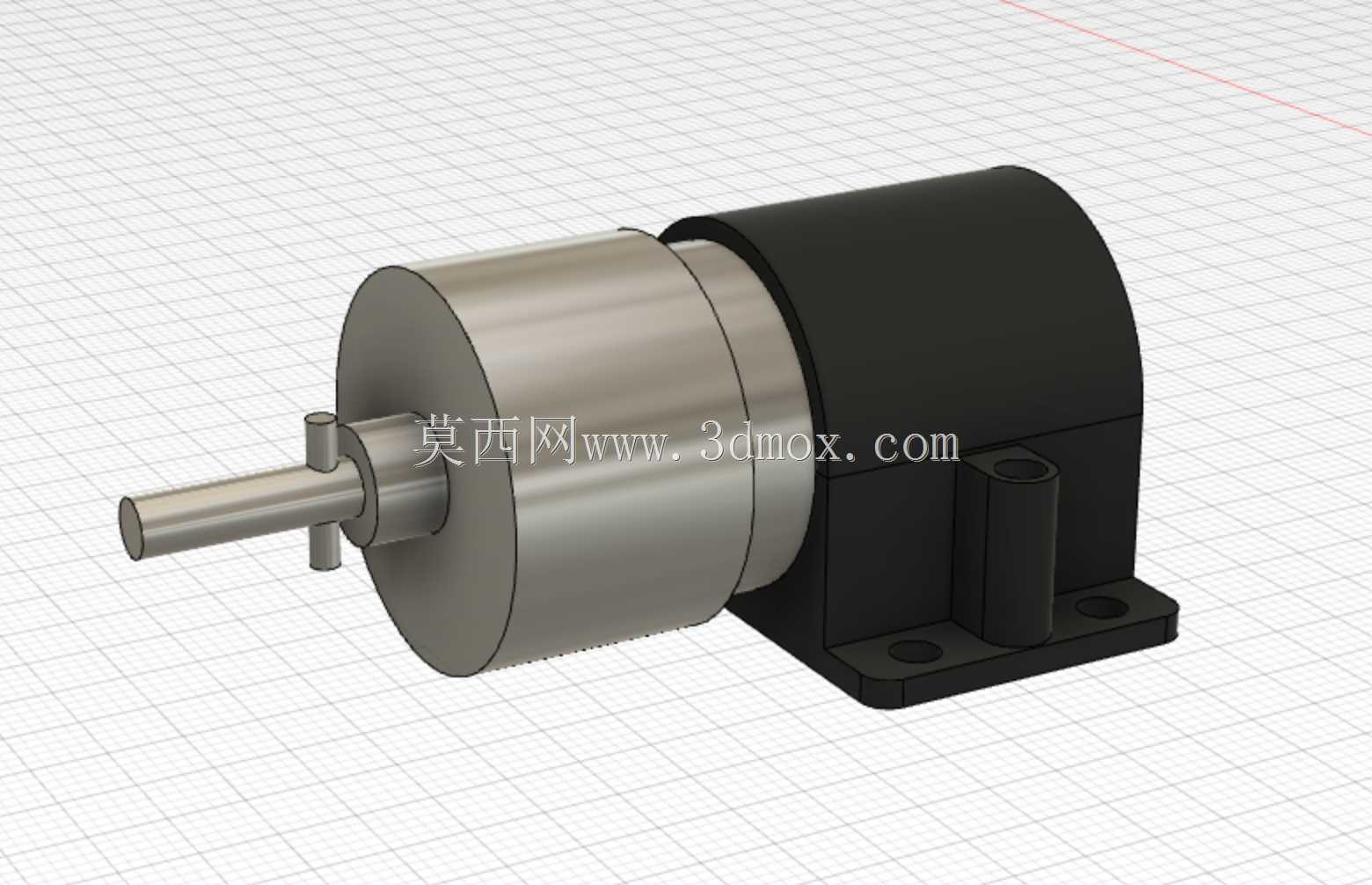

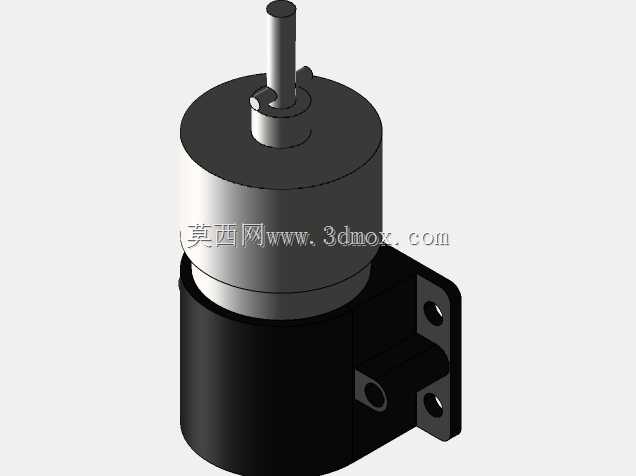

　　从结构设计的角度拆解这个部件，整体采用同轴式布局，输出轴与电机转子轴线完全重合，能最大程度缩小径向安装尺寸，输出轴段做了双扁位定位结构，不是普通的光轴设计，装配传动轮或者连接负载的时候，不需要额外打顶丝孔就能传递额定扭矩，避免长期正反转切换时出现轴与连接件打滑的问题。减速段采用金属外壳封装，和后端的电机驱动段通过止口定位配合，装配时能保证两段的同轴度公差控制在合理范围内，减少高速运转时的径向跳动，降低运行噪音与轴承磨损速度。底部的安装基座和电机外壳做了一体化设计，不是额外拼接的安装支架，两个安装孔位的中心距经过标准化设计，能直接适配多数小型设备的安装面板，不需要额外制作转接板，安装时只需要从基座下方穿入两颗固定螺丝，就能完成马达的定位固定，安装脚的厚度做了加强处理，能承受输出轴端带径向负载时产生的倾覆力矩，避免长期受力后安装脚出现断裂变形。

　　设计建模过程中，首先要确定输出轴的伸出长度与轴径，这个尺寸直接决定了能适配的传动轮规格以及负载连接方式，轴伸长度过短会导致连接件无法完全定位，过长则会增加轴的悬臂长度，降低轴的刚性，运转时容易出现抖动。减速段的外径尺寸要和后端电机段的外径做平滑过渡，避免出现突兀的台阶，既影响外观整体性，也会在部分需要嵌入式安装的场景里出现干涉。安装基座的定位面要和输出轴轴线保持严格的平行度，否则安装后输出轴会和设备的传动机构出现角度偏差，加速传动部件的磨损，安装孔的孔径要适配常用的M3或者M2.5固定螺丝，孔位周边做沉台设计，让螺丝头能完全沉入基座内部，不会突出安装面影响整体平整度。

　　实际选型适配时，要注意这个马达的输出轴中心高尺寸，也就是输出轴轴线到安装基座底面的垂直距离，这个尺寸是和负载机构对接的核心参数，如果中心高和对接的传动轮中心高不匹配，会出现皮带张紧力不均或者齿轮啮合间隙异常的问题。另外尾部的电机外壳上预留了一个小型的定位凸台，这个结构是用来安装霍尔传感器或者编码器的扩展位，需要做速度闭环控制的场景，可以直接在这个位置加装检测元件，不需要额外改动电机外壳结构。整个部件的所有棱角都做了小圆角过渡处理，没有尖锐的边角，既避免装配时划伤操作人员，也能减少应力集中，提升外壳结构强度。不同减速比的同系列马达，外形安装尺寸保持完全一致，只需要更换内部的齿轮组就能实现不同的输出转速与扭矩，设备做性能迭代时不需要改动安装结构，直接替换马达就能完成参数调整，能大幅降低设备改型的设计成本与加工成本。
