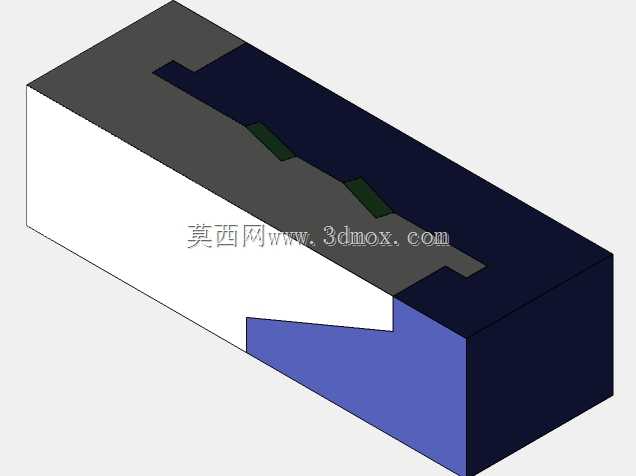

参数可调式燕尾槽导向滑动嵌合结构

　　在自动化检测工位的直线导向单元、精密传感设备的安装调节机构里，这类带梯形嵌合槽的滑动结构是很常见的配合部件，它不需要额外加装直线导轨就能实现稳定的直线往复滑动，靠自身的梯形槽咬合特性抵消垂直于滑动方向的倾覆力矩，很多小行程的传感探头微调、检测工位的位置校准模块都会用到这类结构，相比外购的标准微型导轨，这类一体化加工的嵌合结构零件数量更少，装配时不需要调整导轨平行度，整体刚性更优，在小负载、短行程的往复运动场景里可靠性更高。

　　设计这类结构的时候，首先要确定滑动行程对应的槽体有效长度，槽的梯形角度通常取55度到60度之间，角度太小会导致滑动阻力过大，拆装维护困难，角度太大则会失去咬合防脱的特性，滑动过程中容易出现侧向窜动，影响传感检测的重复定位精度。嵌合的凸台部分和槽体之间要预留合理的配合间隙，根据使用场景的精度要求选择间隙配合或者过渡配合，如果是需要频繁手动调节的场景，间隙可以控制在0.02mm到0.05mm之间，保证滑动顺畅无卡滞，如果是固定安装后仅做初始校准的场景，间隙可以缩小到0.01mm以内，校准完成后可以加装紧定螺钉锁死位置，避免设备运行过程中出现位置偏移。

　　从安装边界来看，这类结构的整体外形为规则长方体，安装面可以直接通过螺栓固定在设备的安装基板上，不需要额外设计安装转接座，槽体的深度要根据承受的侧向负载计算，通常槽深不小于凸台高度的三分之二，保证咬合接触面积足够，避免长期滑动后出现磨损导致配合精度下降。滑动面的粗糙度要控制在Ra1.6以下，减少滑动过程中的摩擦阻力，如果是用于频繁往复运动的场景，可以在槽体侧面加工油槽，填充润滑脂降低磨损，延长结构的使用寿命。

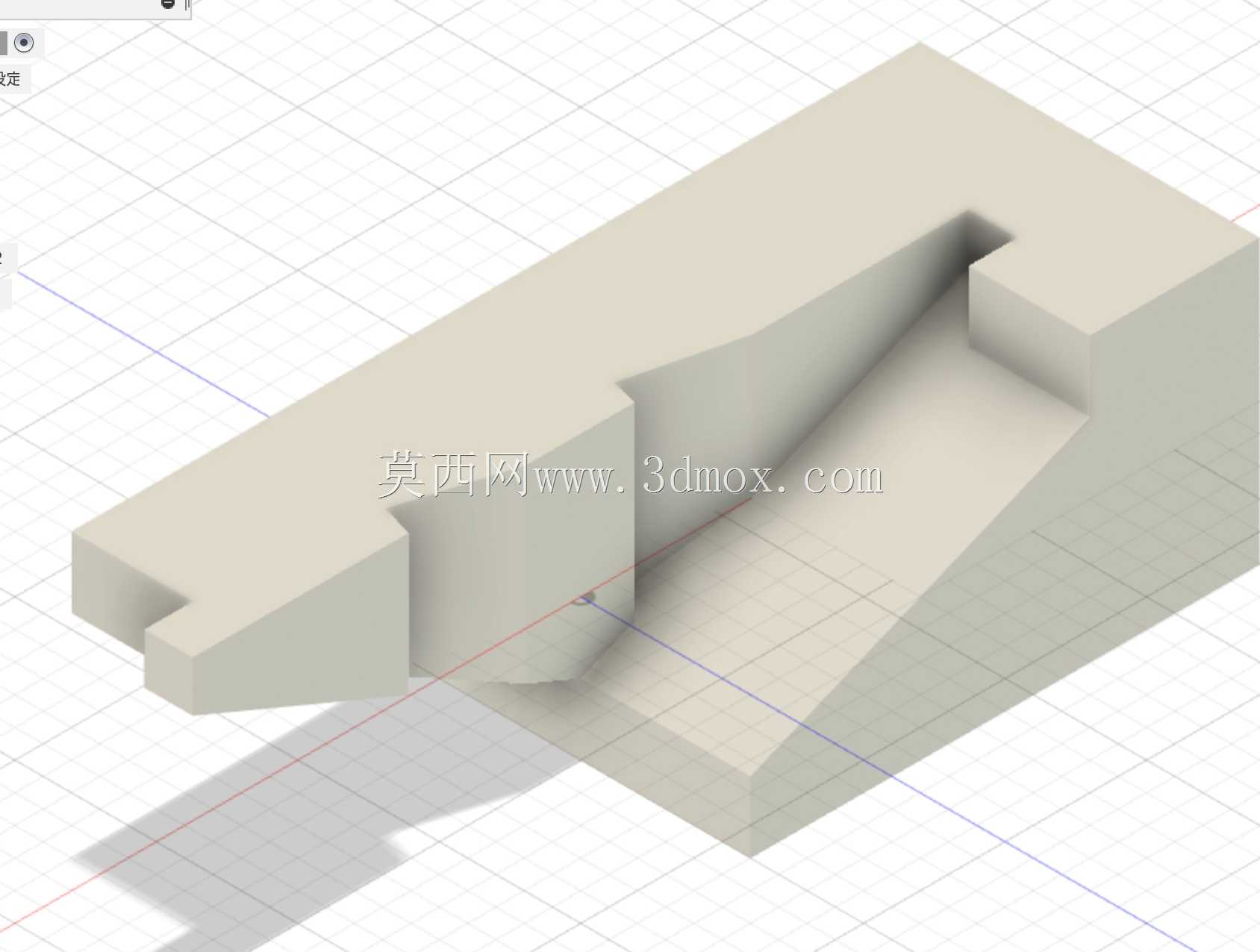

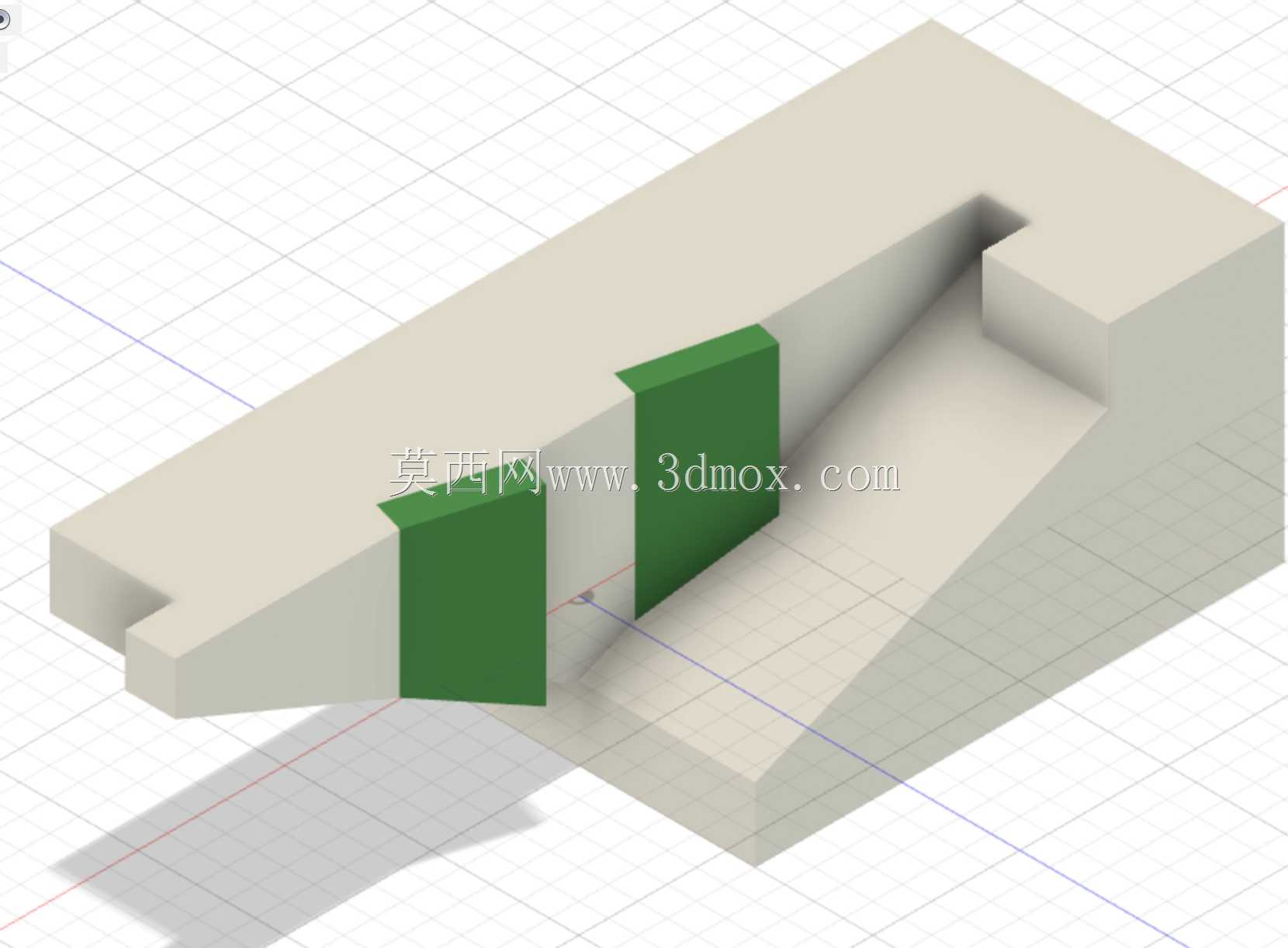

　　这类参数化设计的结构，可以根据实际使用的负载大小、行程长度快速调整整体尺寸，不需要重新从零开始建模，只需要修改对应的长度、宽度、槽深、梯形角度参数就能生成适配不同工位的结构件，大幅缩短结构设计的周期。在传感检测设备里，这类结构常用来安装光电传感器、接近开关等检测元件，通过滑动结构调整检测探头的前后位置，适配不同规格被测工件的检测需求，调整到位后锁死即可，不需要重新设计安装支架，能大幅提升设备的换型适配能力。

　　实际加工这类结构的时候，如果是采用机加工方式制作，要注意梯形槽的加工精度，建议采用线切割或者成型铣刀一次加工成型，避免多次装夹导致的槽体角度偏差，装配前要去除槽口和凸台边缘的毛刺，防止滑动过程中毛刺刮伤配合面，导致滑动卡滞。如果是采用3D打印制作原型件验证结构，可以适当放大配合间隙，抵消3D打印过程中的成型误差，验证滑动顺畅度和行程是否满足设计要求后，再调整参数加工正式的金属零件。

　　在设备的日常维护中，这类嵌合滑动结构不需要复杂的保养，只需要定期清理槽内积攒的灰尘、切屑等杂物，补充少量润滑脂即可，相比带滚珠的直线导轨，它的抗污染能力更强，在有少量粉尘、切削液飞溅的车间环境里也能稳定工作，不会因为杂物进入滚道导致导轨卡死，非常适合用在工业现场环境相对复杂的传感检测工位上。很多小型自动化设备的传感安装调节模块，都会优先选用这类结构，它的加工成本低，装配难度小，可靠性高，完全能满足大部分中低精度的直线导向调节需求，不需要采购昂贵的标准导轨件，能有效降低设备的整体制造成本。
