参数化可调式燕尾滑台导向结构

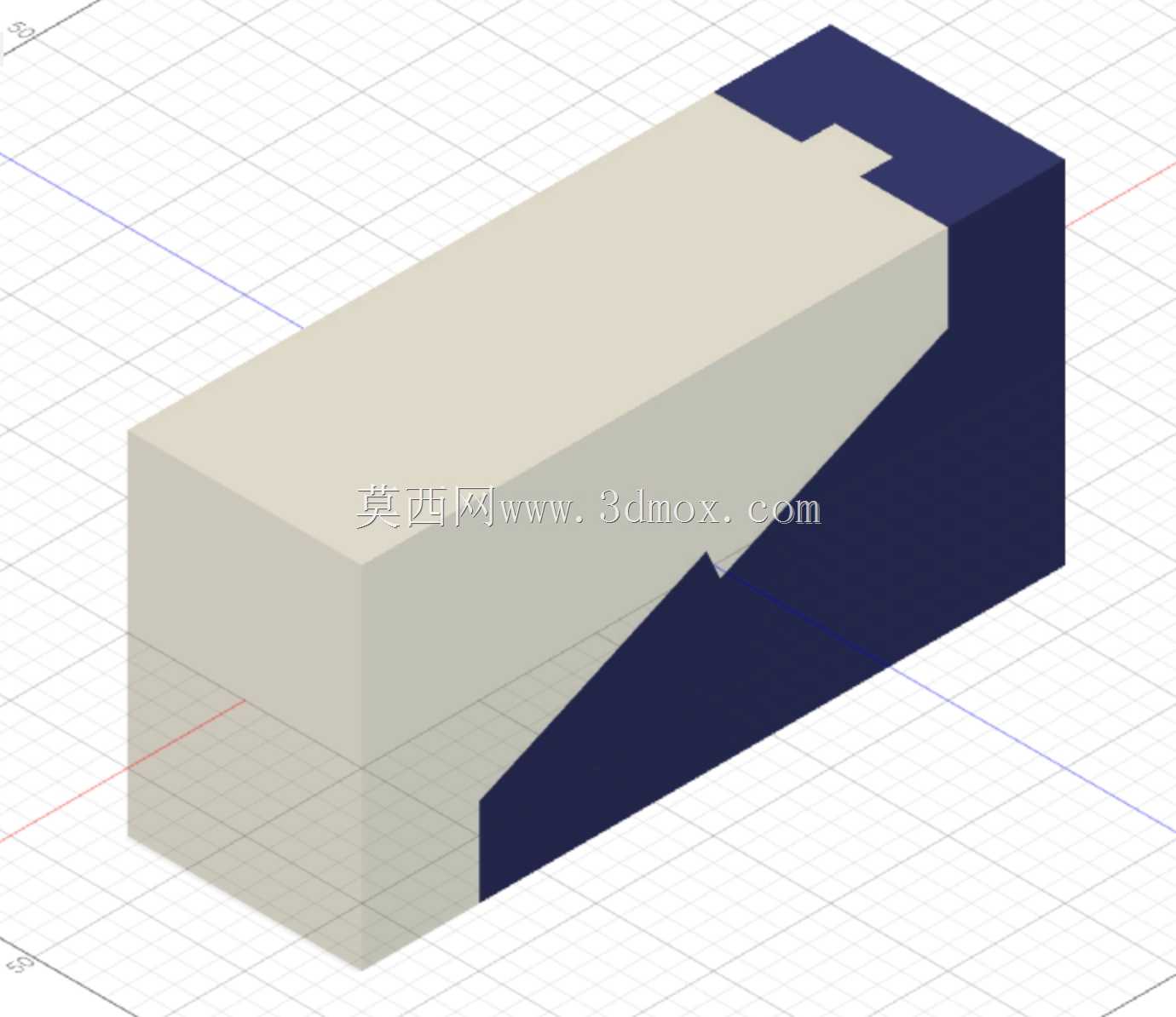

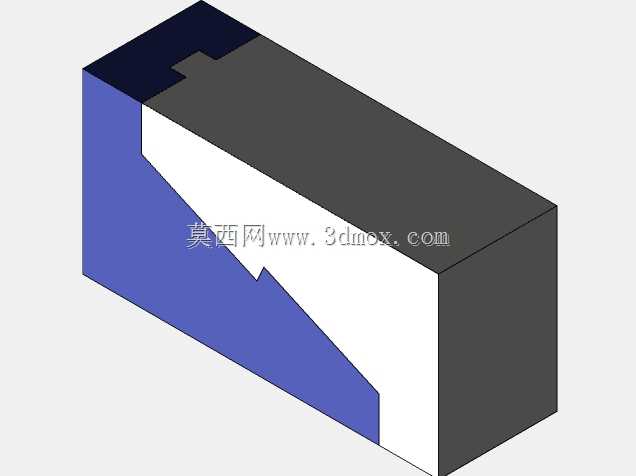

　　在非标自动化设备的直线导向工位中，燕尾型滑动导向结构是小行程、高刚性导向场景的常用选型，这类结构依靠燕尾型的斜面配合实现滑动副的约束，相比直线导轨的滚珠配合，具备更强的抗倾覆能力，同时结构紧凑，无需额外加装防尘组件即可在多尘的车间环境中长期稳定运行，常见于小型工装的微调工位、检测设备的探针进给单元、小型包装设备的料仓推送工位中。这款导向结构采用参数化设计逻辑，核心配合面的燕尾角度、滑台总长度、配合间隙、安装孔位尺寸均可通过参数调整快速变更，无需重新绘制草图即可适配不同的安装空间与负载需求，对于需要快速迭代的非标设计场景而言，能够大幅缩短结构设计的周期。从结构功能来看，该导向组件分为固定基座与滑动拖板两个核心部分，

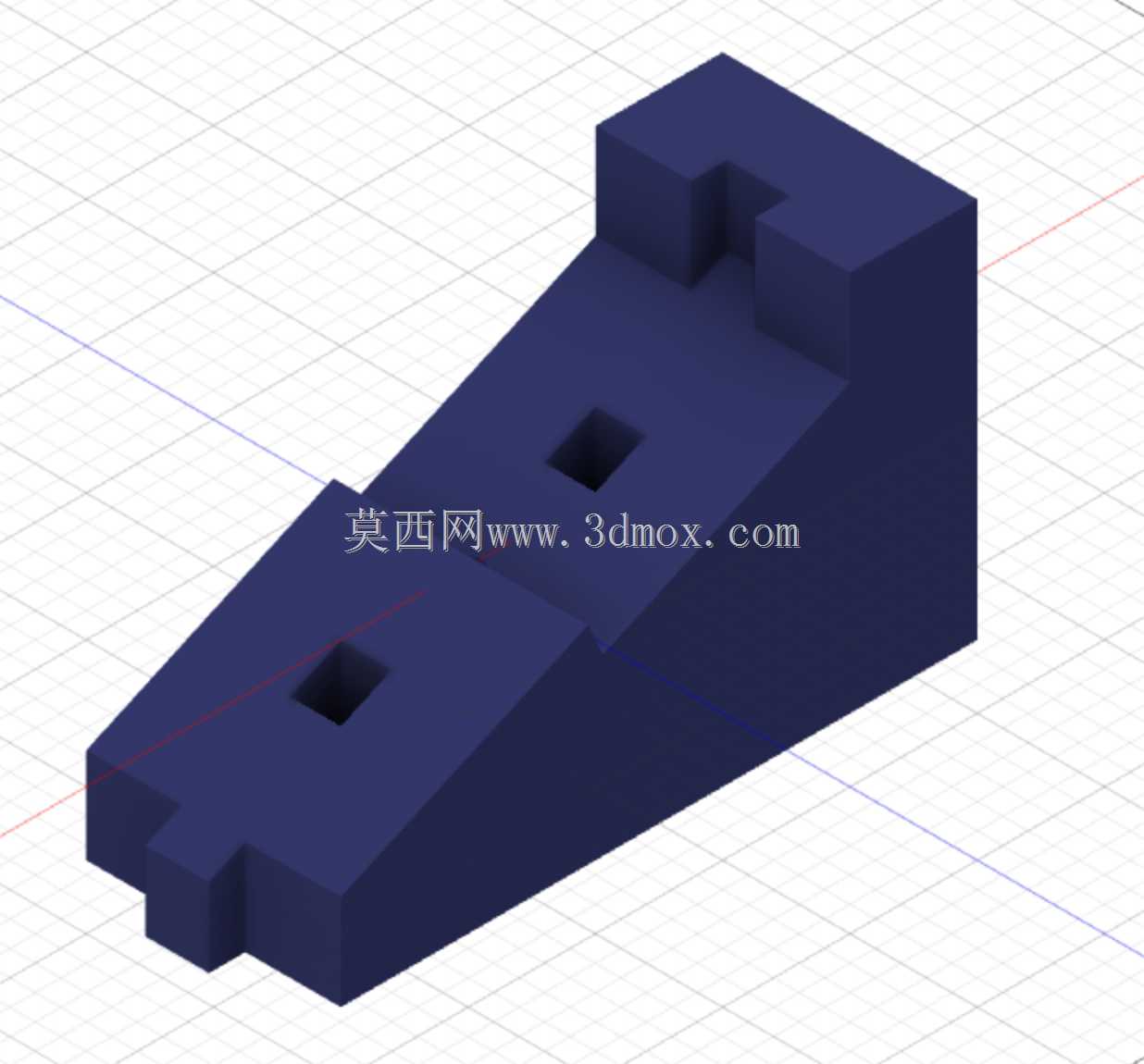

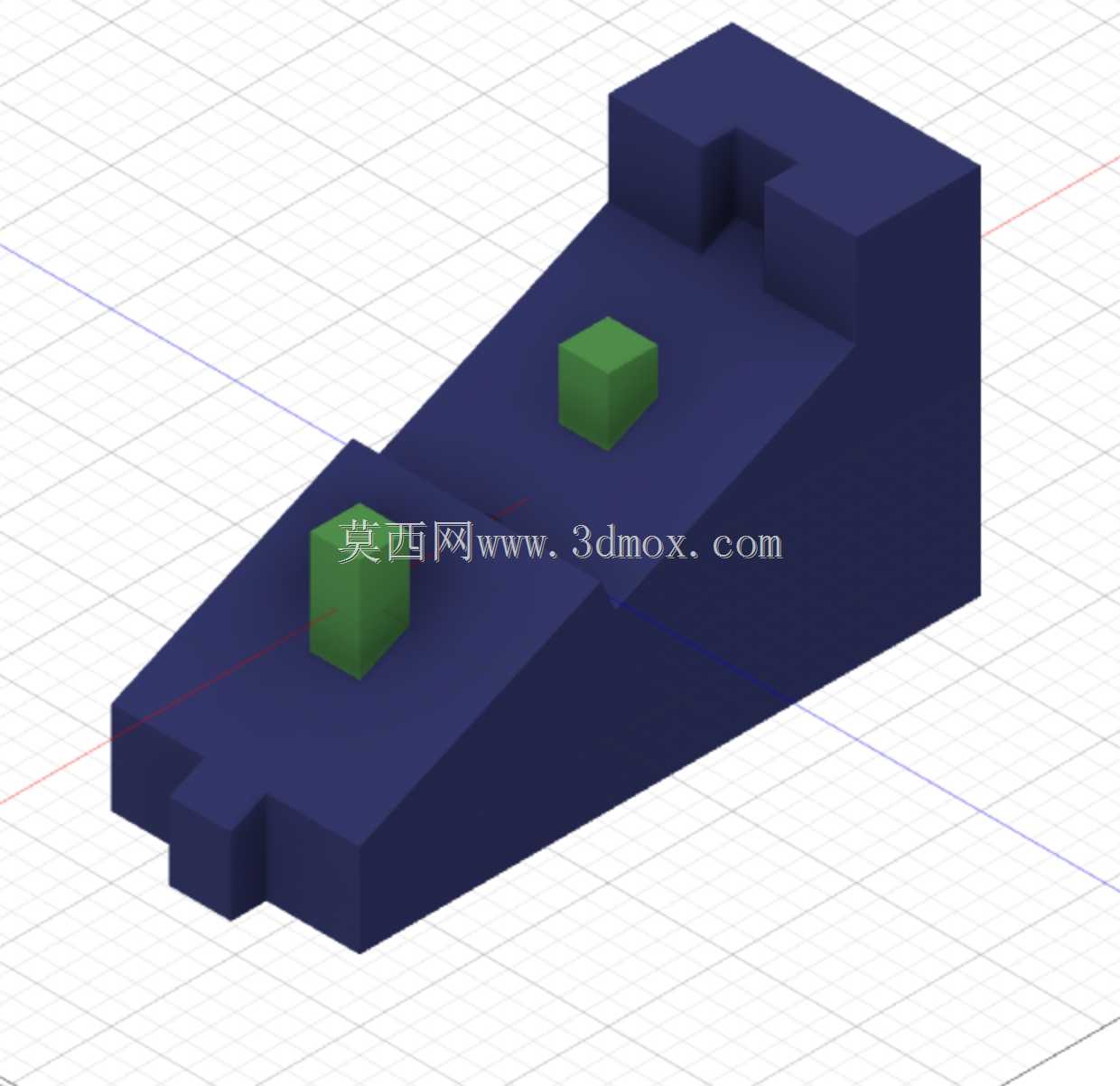

　　基座的燕尾凸台与拖板的燕尾凹槽采用斜面配合，配合面的角度选用行业通用的55度燕尾角，这个角度的配合既能够保证足够的导向接触面积，分散滑动过程中的接触应力，避免长期运行出现局部磨损卡滞，同时也便于加工时的铣削与研磨工序，普通的立式加工中心即可完成配合面的精加工，无需特殊定制刀具。在安装边界方面，该结构的整体外形为规整的长方体构型，基座的底面为全平面设计，可直接通过螺栓固定在设备的安装基板上，安装孔位采用沉头孔设计，螺栓锁紧后不会突出基座底面，保证安装面的贴合度；滑动拖板的顶面同样预留了标准间距的螺纹安装孔，可直接固定执行元件、检测探头或者工装夹具，无需额外加装转接板，减少整体结构的堆叠高度。

　　设计过程中针对滑动配合的间隙控制做了专门的结构考量，燕尾配合的单侧预留了0.02-0.05mm的滑动间隙，可根据实际使用的工况调整间隙大小，在低速轻载的检测工位可选用较小间隙保证导向精度，在有粉尘或者温度变化较大的车间工位可适当放大间隙，避免热胀冷缩或者粉尘堆积导致的滑动卡滞。同时配合面的边缘做了0.5mm的倒角处理，既能够去除加工后的毛刺，避免装配过程中刮伤配合面，也能够在装配时起到导向作用，降低装配难度。在实际应用场景中，这类小型燕尾导向结构常替代成本较高的微型直线导轨，用在行程不超过100mm、负载在5kg以内的直线运动工位，比如电子产品组装设备中的摄像头微调滑台、标签检测设备的探头进给机构、小型夹具的位置调整单元，

　　相比直线导轨，这类一体化的燕尾结构零件数量更少，装配时无需调整导轨的平行度，只要将基座固定在安装面上即可保证滑动精度，对装配工人的技术要求更低，同时整体结构的抗侧向力能力更强，在有侧向冲击的工位上不会出现导轨滑块脱轨的问题。参数化的设计特性也让这款结构具备很强的适配性，当需要适配不同的安装空间时，只需要修改参数表中的基座长度、宽度、燕尾高度数值，模型即可自动重建，同时自动更新安装孔的位置与配合面的尺寸，不需要逐个修改草图特征，对于需要快速出方案的非标设计工程师而言，能够快速生成适配不同工位的导向结构模型，直接导入装配体中进行干涉检查，大幅提升设计效率。在加工工艺性方面，该结构的所有特征均采用常规的铣削加工即可完成，没有特殊的异形结构，基座与拖板的材料可选用45号钢调质处理，配合面表面淬火后硬度可达HRC40-45，具备良好的耐磨性能，长期运行磨损量极小；如果用于对重量有要求的便携设备场景，也可选用6061铝合金加工，配合面做硬质阳极氧化处理，同样能够满足耐磨需求，整体重量可降低60%以上。滑动面的润滑可采用常规的锂基脂润滑，在基座的燕尾侧面预留了油槽，可定期加注润滑脂，降低配合面的摩擦系数，延长使用寿命。
