隐式金轮继手榫卯拼接结构设计

　　这种隐式互锁拼接结构最早脱胎于传统木工榫卯工艺，在现代精密机械装配、工装夹具定位、模块化快拆构件领域有着非常广泛的适配场景。不同于外露的螺栓、卡扣连接形式，该结构完全依靠两个构件自身的型面咬合实现锁止，装配完成后连接位置无外露连接件，外观整体性极强，同时具备优异的抗剪切、抗错位性能，在需要平整外表面、无突出紧固件的装配场景下，这种结构的优势是常规连接方式无法替代的。

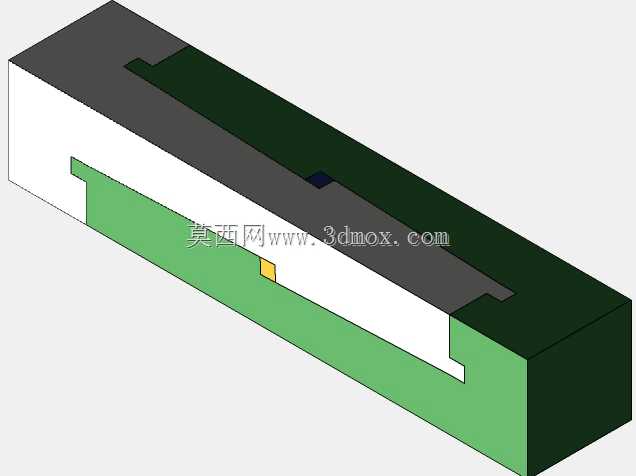

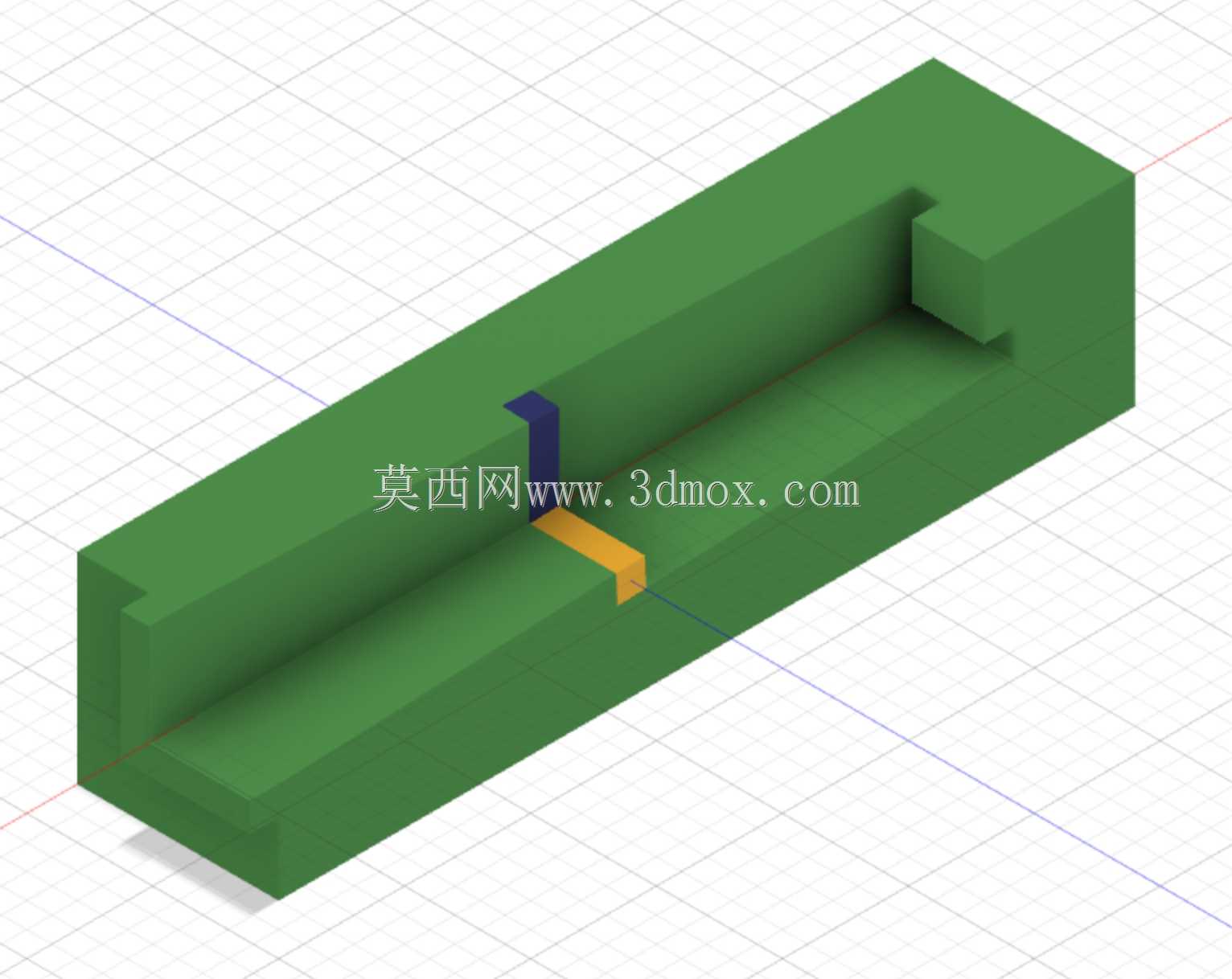

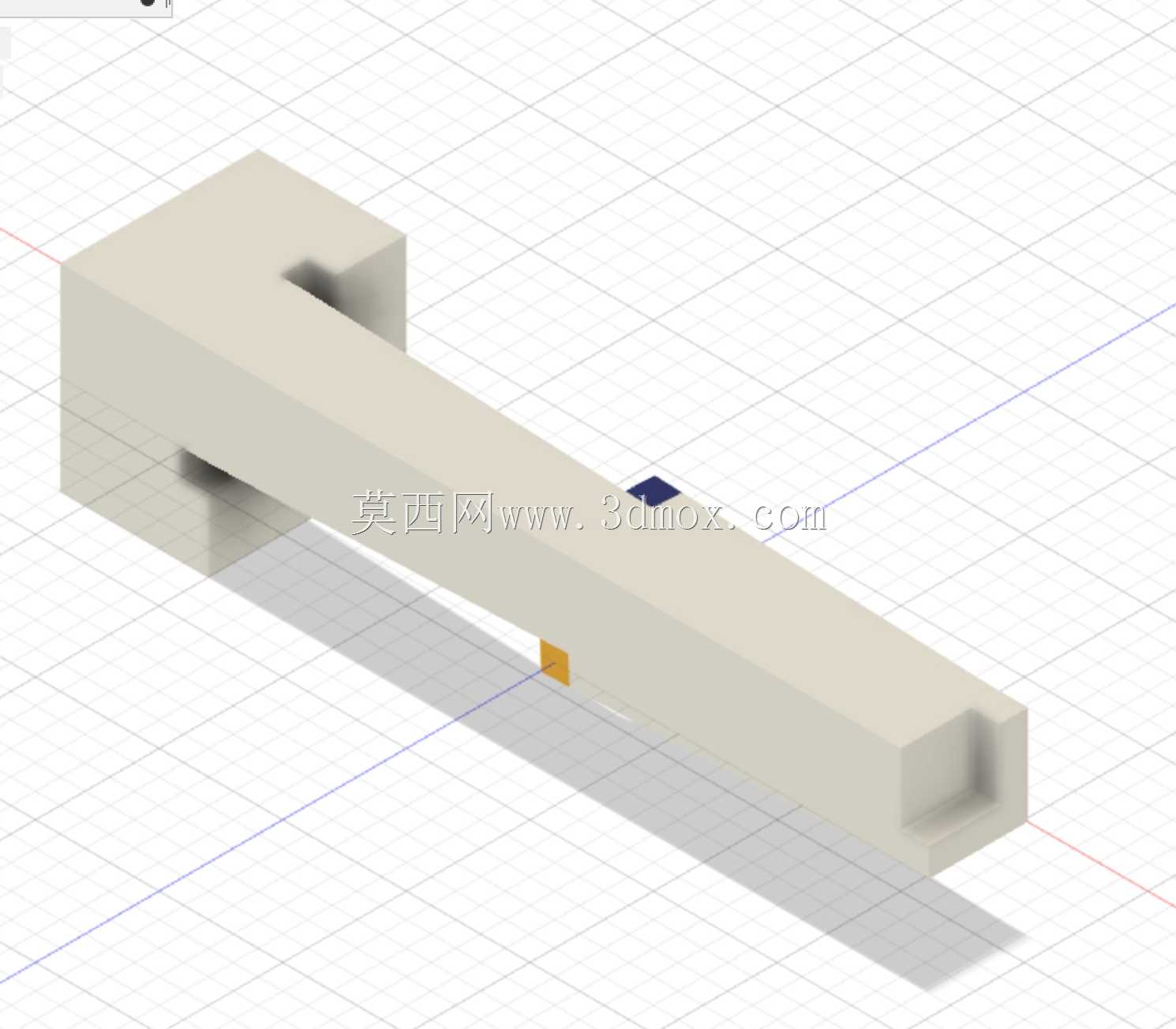

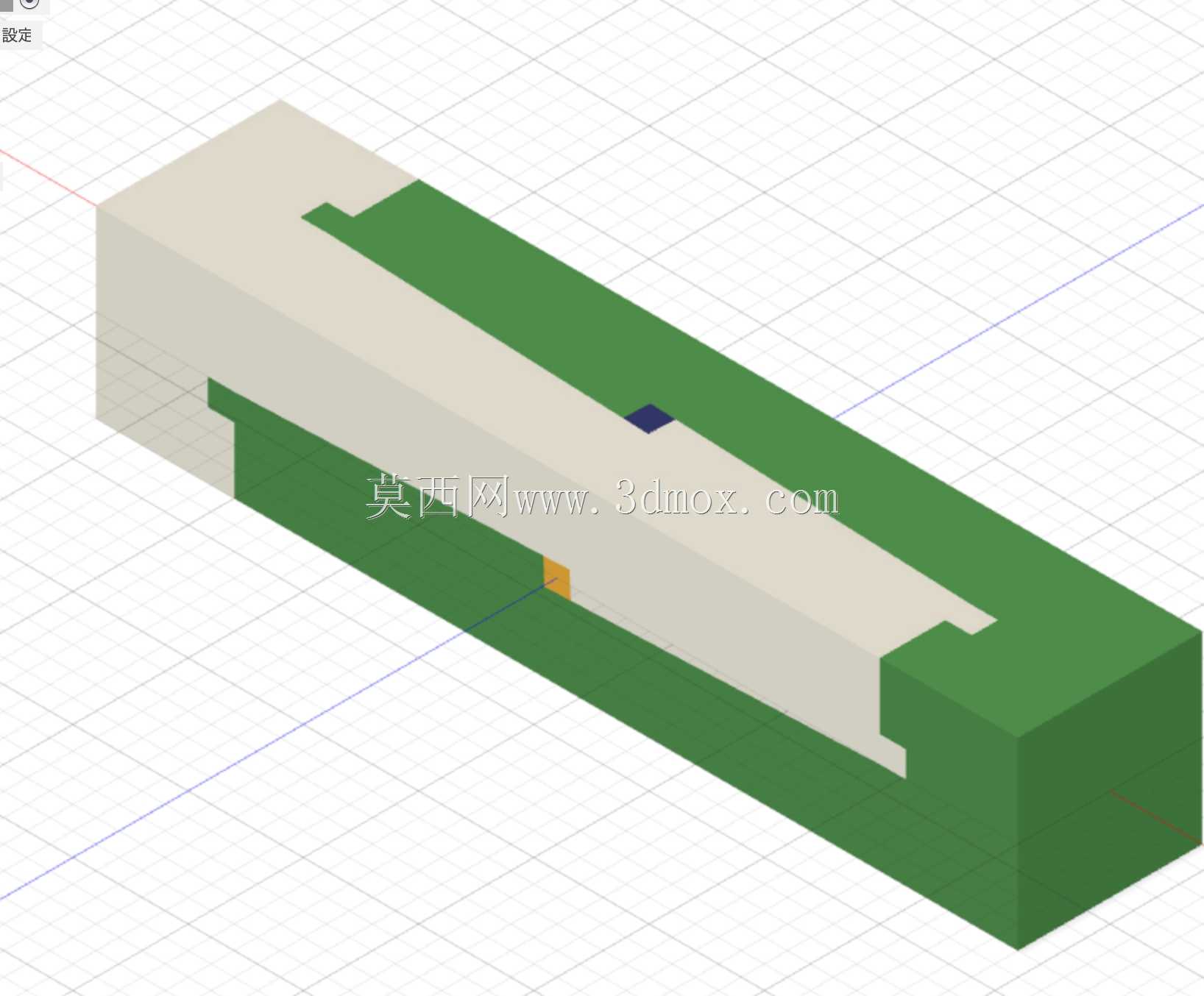

　　从实际功能特性来看，该结构的咬合面采用了阶梯式错位咬合设计，两个配合件分别在对应位置加工出内凹与外凸的卡合型面，装配时沿构件长度方向滑入即可完成锁止，不需要额外的紧固件辅助固定，配合面的接触面积经过优化，在承受垂直于拼接面的载荷时，多段阶梯型面可以均匀分散应力，避免局部应力集中导致的结构变形或断裂。结构的咬合深度经过精准计算，既保证了足够的连接强度，又不会因为配合行程过长导致装配难度提升，在常温常规使用环境下，配合面的摩擦力与型面的卡合力共同作用，不会出现自行松脱的问题。

　　设计思路上，该结构完全摒弃了传统榫卯需要多方向拼接的复杂操作，将所有配合型面整合在单一滑动装配方向上，两个构件仅需沿轴向对位推入即可完成拼接，大幅降低了装配操作的门槛，同时也方便后期的拆卸维护。配合面的公差设计需要严格控制，单边间隙控制在0.02-0.05mm区间，既可以保证装配时的顺滑度，又不会因为间隙过大导致拼接后出现晃动错位。型面的转折位置全部做了微小的倒角处理，避免装配过程中锐边刮蹭配合面，也能抵消一部分加工误差带来的装配干涉问题。

　　从外形尺寸与安装边界来看，该结构整体为等截面长方体构型，两个配合件拼接完成后外轮廓完全齐平，没有任何突出或凹陷的结构，整体外表面的平面度可以控制在很高的精度范围内，适合用在对外观平整度有要求的外覆盖件拼接、工装定位板连接、模块化工作台面拼接等场景。安装时不需要预留额外的紧固件操作空间，仅需要在装配方向预留与构件长度匹配的滑入空间即可，对安装空间的要求极低，在狭小空间内的装配场景下适配性极强。结构本身没有易损件，只要配合面没有出现严重的磕碰变形，就可以反复拆装使用，连接性能不会出现明显衰减。

　　在实际工程应用中，这种结构可以根据使用场景的载荷需求调整咬合阶梯的数量与深度，在需要更高连接强度的场景下，可以增加阶梯段数、扩大咬合接触面积，在轻量化需求较高的场景下，可以适当缩减咬合段长度，降低构件整体重量。配合面可以根据使用环境选择不同的表面处理方式，在有防锈需求的场景下可以做氧化、镀层处理，在需要提升摩擦力的场景下可以对配合面做滚花或喷砂处理，进一步提升连接的可靠性。不同于胶粘、焊接等不可拆卸的连接方式，该结构属于纯机械可拆卸连接，拆卸后不会对构件本身造成损伤，方便构件的回收复用与后期维护更换，在模块化快换设备、可重组工装夹具、便携组装式结构件领域有着很高的应用价值。
