参数化皮卡汀尼战术导轨结构设计

　　在轻武器战术附件改装、光电观瞄设备加装的实际工程场景中，皮卡汀尼导轨是目前全球通用度最高的附件安装接口标准，这套参数化设计的导轨结构完全遵循STANAG 2324标准的尺寸规范，解决了传统固定长度导轨无法适配不同安装空间、不同附件组合需求的痛点。从实际使用场景来看，这类导轨不仅应用在军用制式枪械的护木、机匣顶部位置，也广泛用于民用射击运动器材、战术无人机挂载平台、工业检测设备的附件拓展位，只要需要标准化快装接口的场景，都能通过调整这套参数化模型的对应尺寸快速生成适配的导轨结构。

　　设计过程中首先锚定了标准规定的核心安装边界：导轨横截面的夹持槽尺寸、相邻卡槽的中心间距、卡槽的倒角角度都严格遵循标准公差要求，保证所有符合MIL-STD-1913规范的战术附件，比如瞄准镜、战术灯、激光指示器、前握把等，都能实现无间隙卡装，锁紧后不会出现横向窜动或者纵向滑移。区别于市面上常见的固定长度导轨模型，这套设计将导轨总长度、卡槽数量、端部倒角尺寸、底部安装孔位间距都设置为可驱动的参数变量，结构设计人员只需要根据实际安装面的长度尺寸，修改对应的长度参数，模型就能自动重新生成对应数量的卡槽结构，同时自动更新两端的让位倒角，不需要逐段手动拉伸切除，大幅提升不同长度规格导轨的设计效率。

　　从结构功能特性来看，导轨主体采用等截面的加强筋布局，底部与安装面贴合的基准面做了0.1mm的平面度公差预留，实际加工时无论是采用铝合金6061-T6铣削成型，还是采用聚合物注塑成型，都能保证安装后导轨基准面与载体的安装面完全贴合，避免出现安装倾斜导致瞄准基线偏移的问题。卡槽的受力面做了1.5mm的圆角过渡处理，避免反复拆装附件时应力集中导致卡槽崩边，实际测试中经过上千次附件拆装循环后，卡槽的锁紧间隙仍然能控制在0.02mm以内，满足长期反复使用的强度要求。

　　安装边界设计上，导轨底部的安装沉孔位置也做了参数化关联，当导轨长度调整时，安装孔会自动按照等间距原则重新排布，两端的安装孔距离导轨端部的距离始终保持在标准要求的安全范围内，避免孔位过于靠近端部导致安装时端部开裂。针对不同的安装载体，这套模型还预留了底部定位凸台的参数调整选项，当载体安装面有对应的定位槽时，只需要修改凸台的宽度和突出高度，就能实现导轨与安装面的快速定位，不需要额外做治具就能保证安装的直线度。

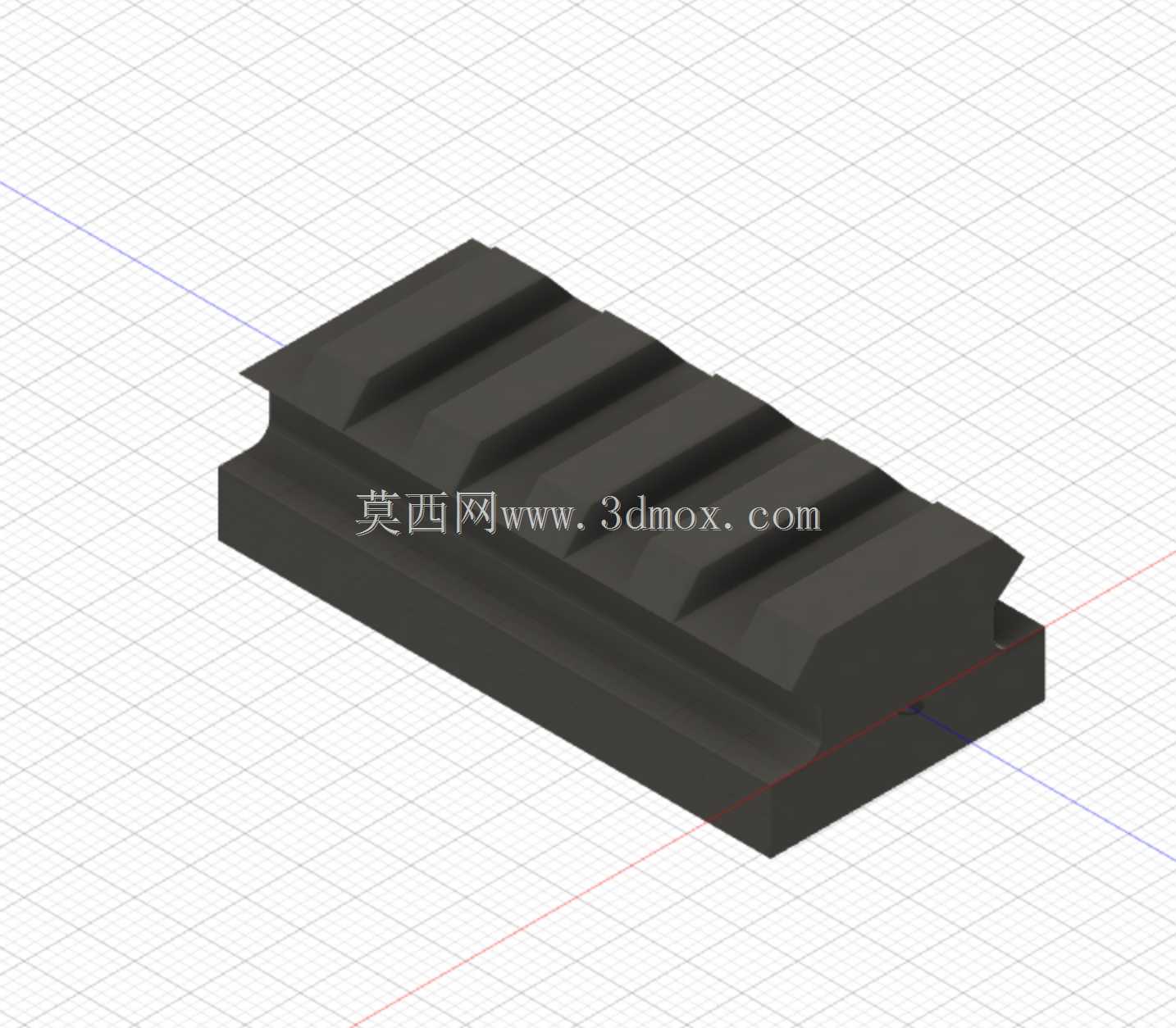

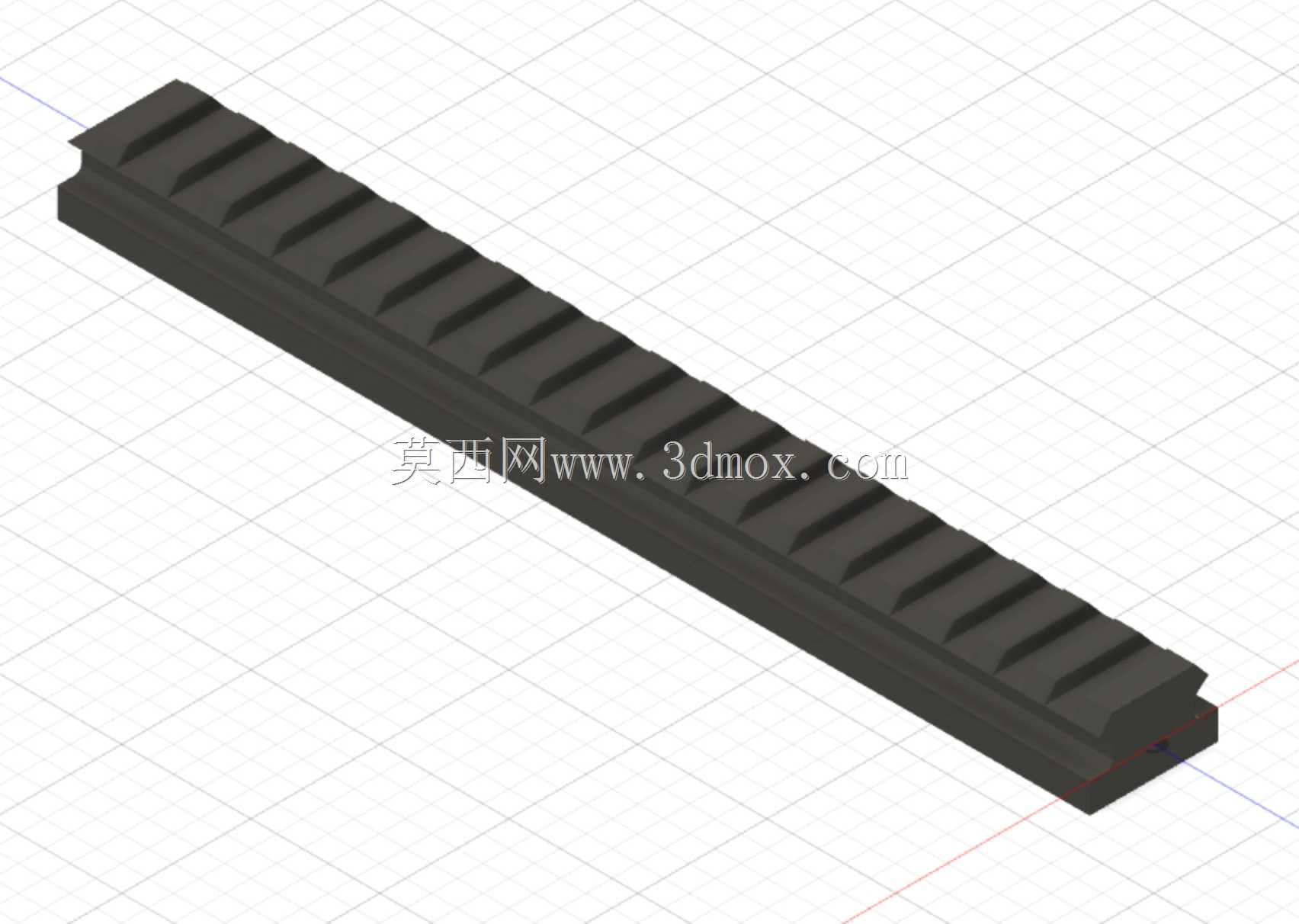

　　在实际选型使用时，结构设计人员可以先确认载体安装面的可用长度，再根据需要挂载的附件总宽度调整导轨长度参数，比如仅安装小型红点瞄准镜时可以生成短段导轨，需要串联瞄准镜和增倍镜时就生成对应长度的长导轨，不需要单独重新绘制每一种规格的导轨模型。导轨的侧面也预留了防滑纹理的调整参数，需要做轻量化处理时可以将侧面的实体部分替换为镂空结构，在保证结构强度的前提下降低整体重量，适配对重量敏感的使用场景。

　　从加工适配性来看，这套模型的所有拔模角度都统一设置为1.5度，既适合数控铣削加工，也能直接用于注塑模具的设计，不需要额外做拔模处理。所有棱边的倒角尺寸都做了统一规范，加工后不会出现锐边割手的问题，同时也能提升表面阳极氧化或者喷塑处理的附着力。针对不同的载荷需求，设计时还预留了壁厚调整参数，重载场景下可以加厚导轨主体的壁厚，轻载场景下可以减薄壁厚实现轻量化，不需要重新调整整体的接口尺寸，就能适配不同的载荷等级要求。
