日式榫卯插接锁紧结构三维设计

　　这种Nogi_Tsugi结构属于传统日式榫卯的工业化衍生结构，最早从细木工的隐形拼接工艺演化而来，现在常被应用在模块化工装夹具、快拆式设备护板、小型精密设备的无紧固件连接场景中，尤其适合需要频繁拆装、不允许外露连接件的外观覆盖件拼接工位。从实际使用场景来看，这类结构不需要额外的螺栓、卡扣或者粘接剂，仅依靠两个构件自身的几何形状配合就能实现锁紧，在洁净车间的设备护罩安装、便携检测设备的外壳拼接、木质工装的快速组装场景中优势明显，不会出现紧固件锈蚀、粘接剂残留污染的问题，拆装过程只需要沿特定方向滑动即可完成，不需要额外工具，能大幅缩短现场组装和维护的时间。

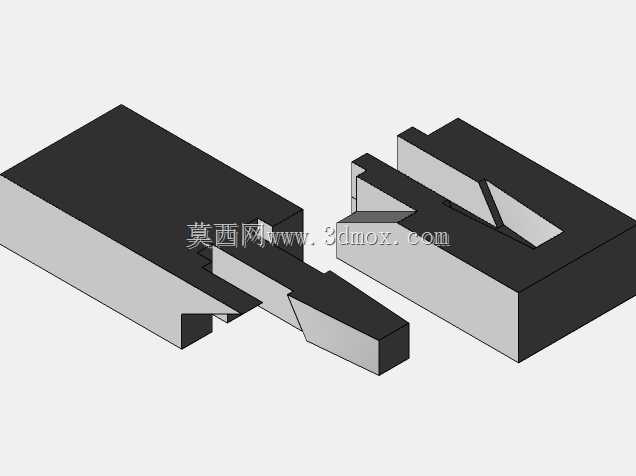

　　从功能特性上看，该结构分为公头和母头两个配对构件，公头部分设计有带斜度的锁紧楔面和定位止口，母头部分对应开设有匹配的型腔和锁紧槽，当两个构件沿插接方向推入到位后，楔面会产生径向的挤压力，让两个配合面紧密贴合，同时止口结构会限制除解锁方向外的所有自由度，包括三个方向的平移和两个方向的转动，仅保留沿插接反方向的滑动自由度，实际使用中只要在解锁方向增加一个简单的限位挡片，就能实现完全固定，连接后的整体刚性可以满足普通工装护板、小型承载构件的使用要求，不会出现松脱、晃动的问题。

　　设计思路上，这类结构首先要确定配合面的斜度参数，斜度过大容易导致插接后自锁失效，受外力时容易松脱，斜度过小则会导致插接阻力过大，拆装困难，常规工业应用中楔面角度通常控制在5-8度之间，兼顾自锁性能和拆装便利性。其次要考虑配合公差的选取，因为是无紧固件的纯形面配合，间隙过大会导致连接后存在旷量，影响整体刚性，间隙过小则会因为加工误差导致无法装配，通常插接配合面选用H7/h6的间隙配合，非配合的避空面预留0.2-0.5mm的间隙，避免加工误差导致的装配卡滞。另外在结构的根部位置都设计有圆角过渡，避免应力集中导致的构件断裂，尤其是频繁拆装的使用场景下，圆角过渡能大幅提升结构的疲劳寿命。

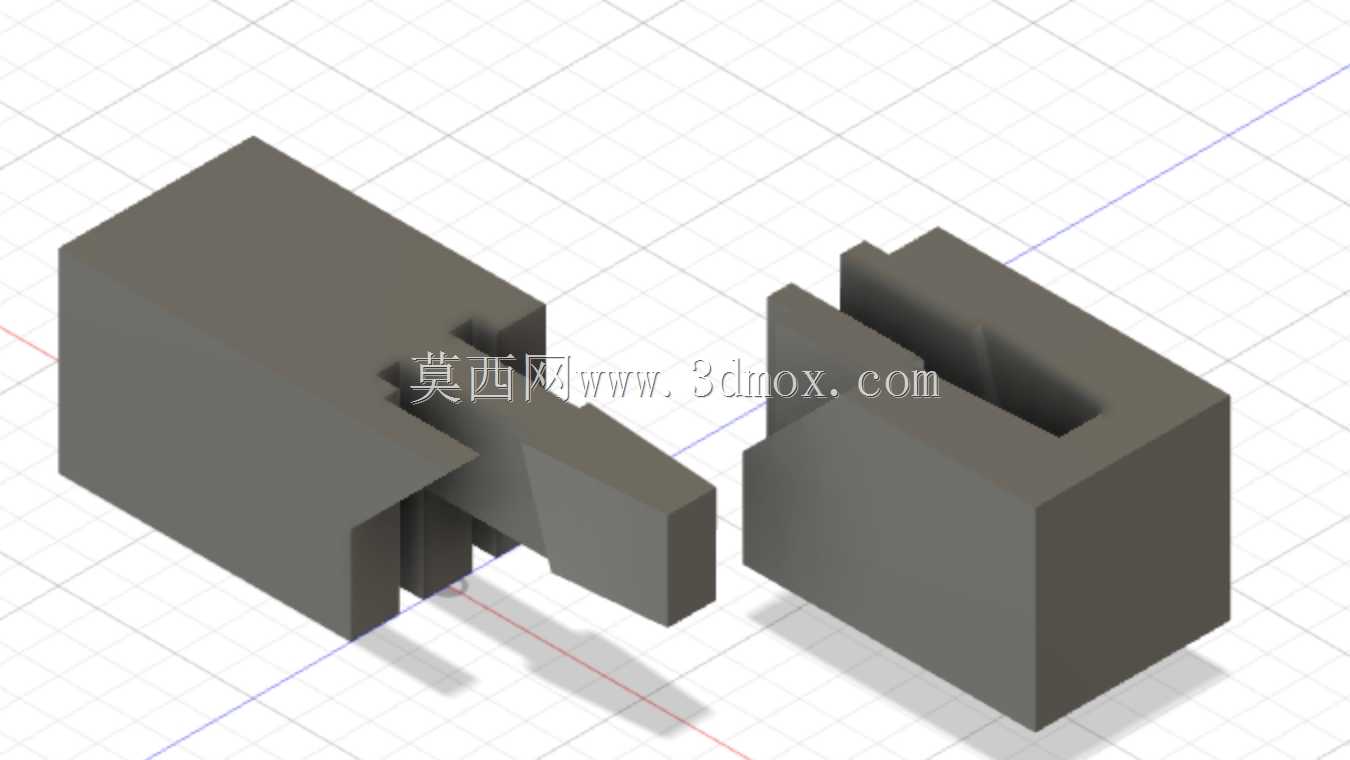

　　外形尺寸与安装边界方面，该结构的两个配对构件主体都采用方块式基体设计，公头构件的插接部分长度约为基体总长度的三分之一，母头的型腔深度与公头插接长度完全匹配，装配完成后两个构件的外表面齐平，没有突出或者凹陷的部分，整体外轮廓为规整的长方体，方便在外部安装其他附属构件。安装时不需要预留额外的紧固件操作空间，只需要预留沿插接方向1.2倍构件长度的装配操作空间即可，相比螺栓连接需要预留扳手操作空间的要求，该结构的安装空间占用更小，适合在狭小的设备内部空间使用。需要注意的是，这类结构的承载方向有明确的要求，主要承受垂直于插接方向的剪切力和压力，不适合承受沿插接方向的大拉力，在选型应用时需要根据实际受力方向调整安装朝向，让受力方向垂直于插接方向，最大化发挥结构的锁紧性能。另外在材质选择上，该结构既可以用金属材料加工制作，用于设备工装的连接部位，也可以用工程塑料3D打印制作，用于轻量化的外壳拼接场景，不同材质只需要对应调整配合面的公差参数即可，结构本身的几何设计不需要做大幅改动。
