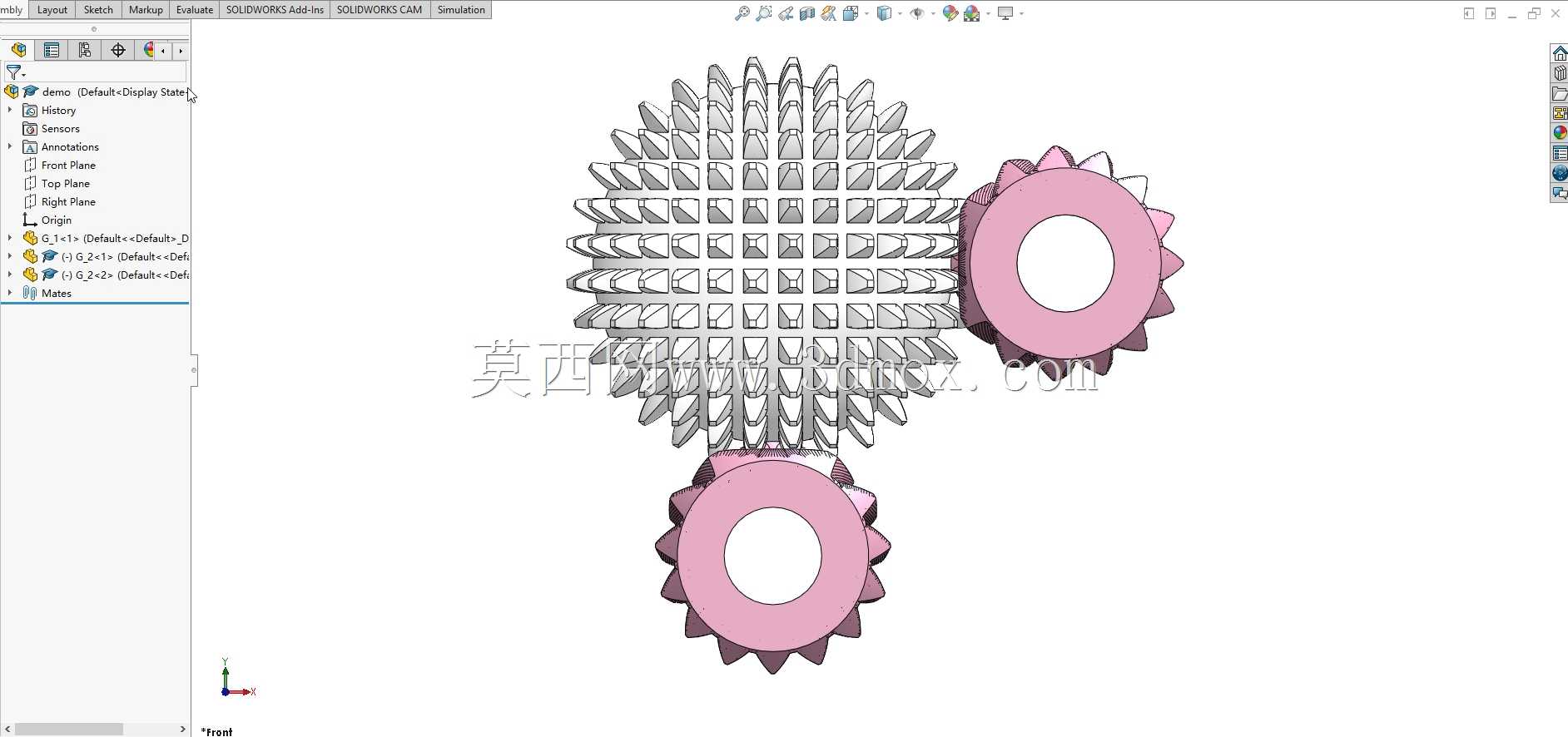

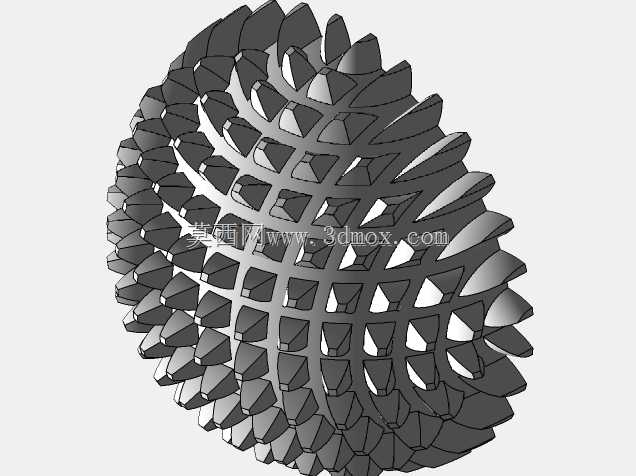

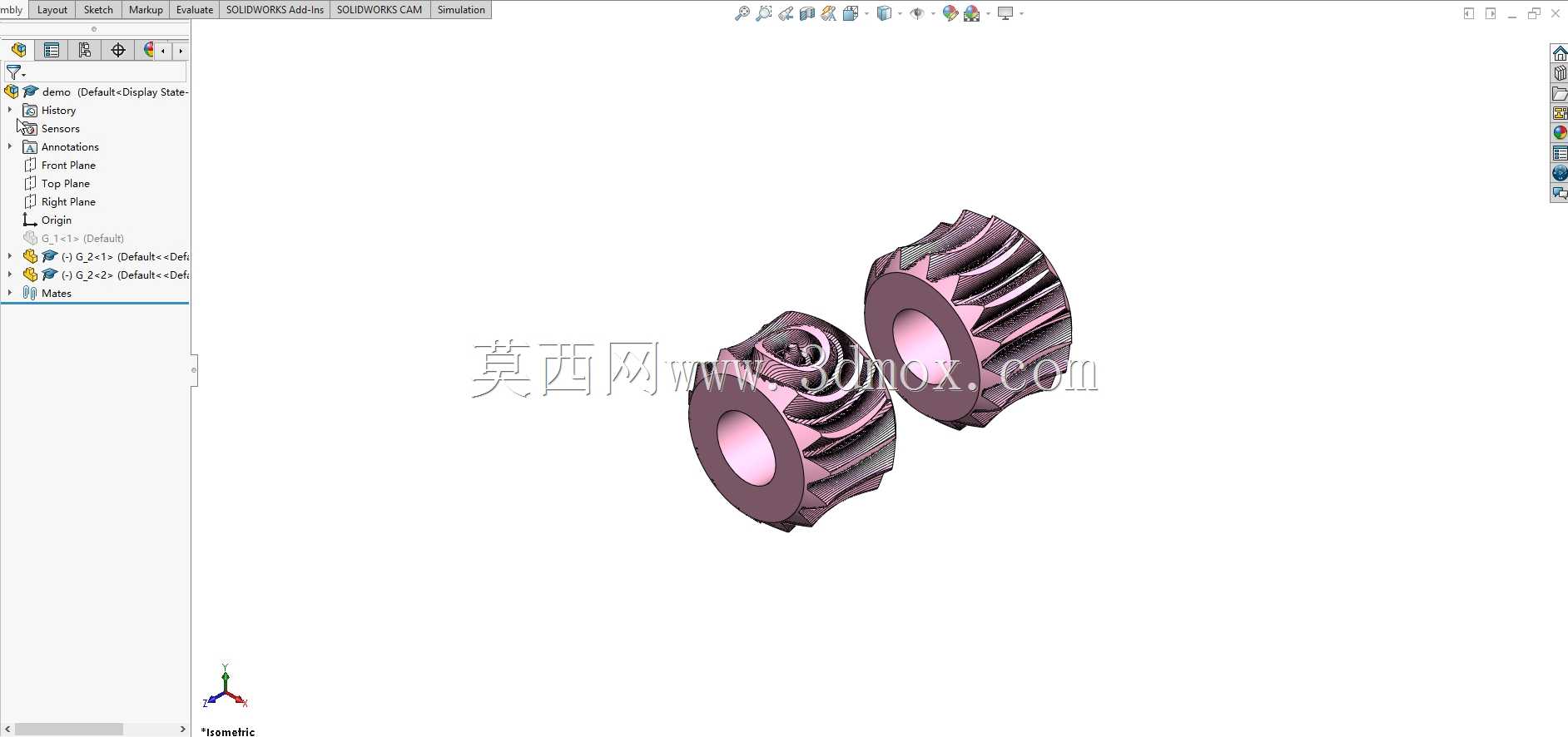

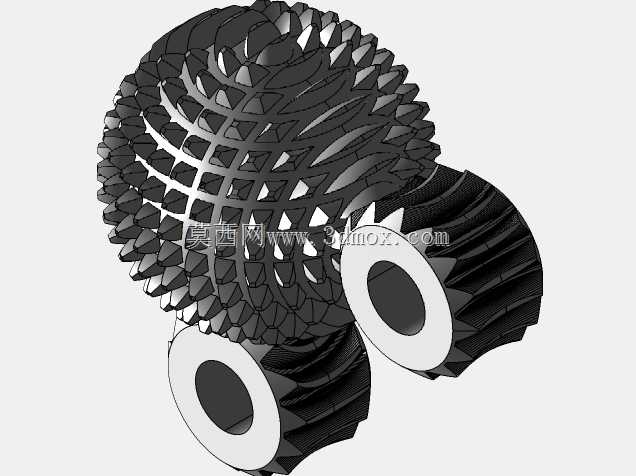

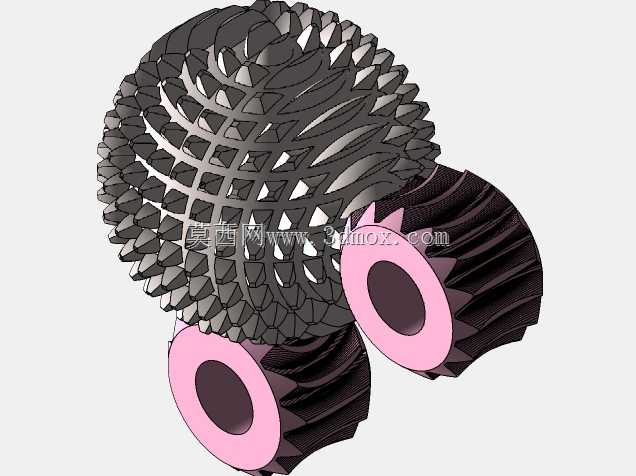

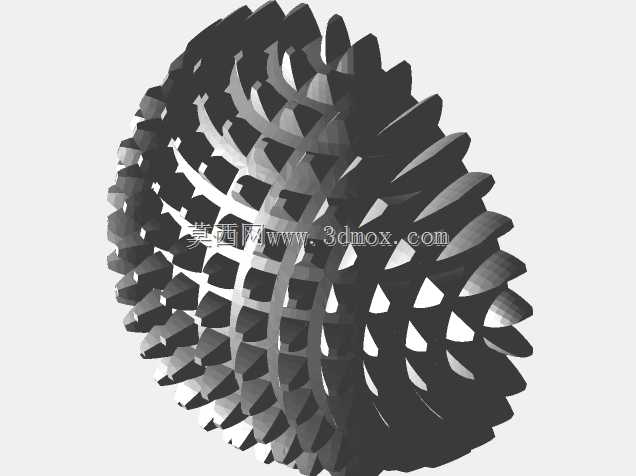

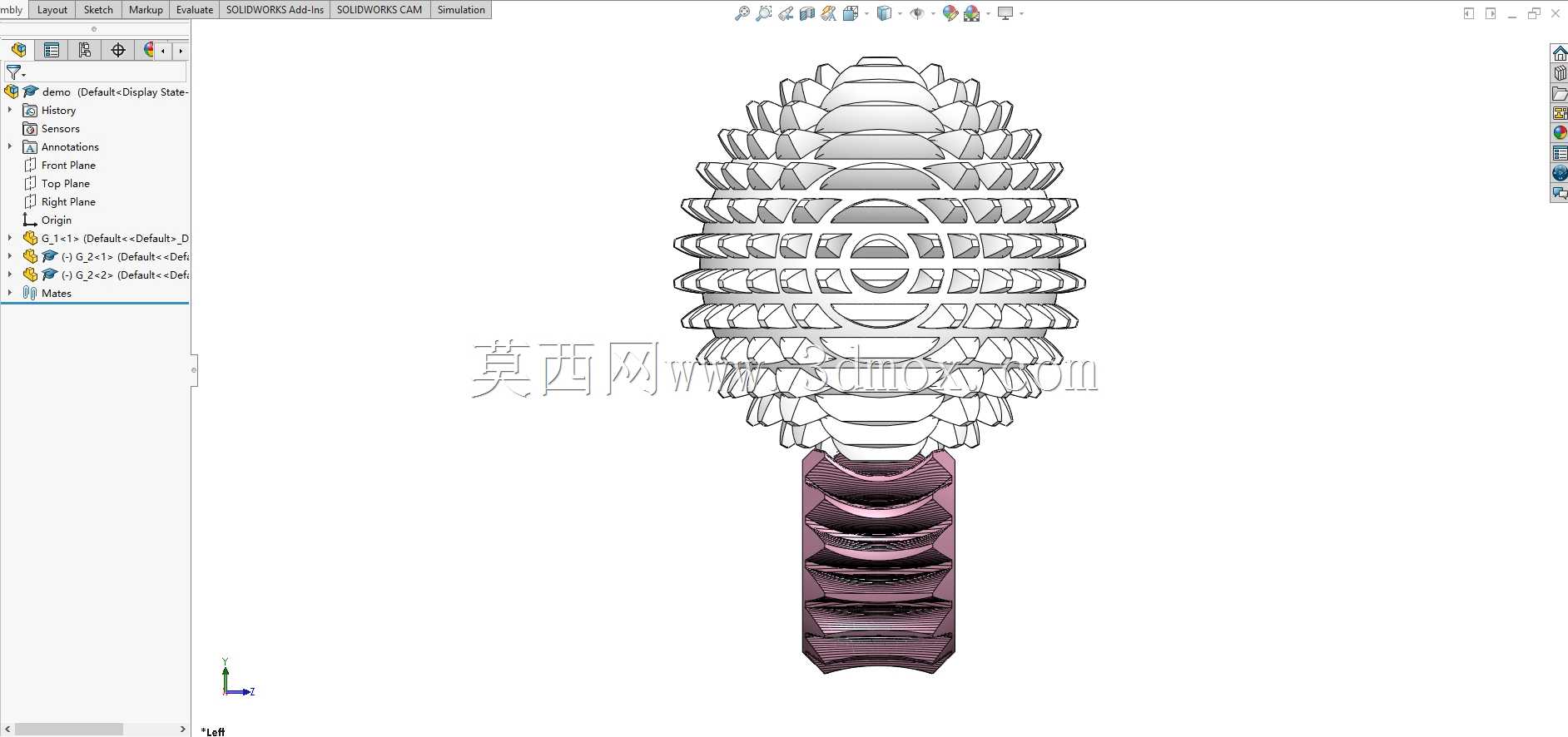

这套齿轮传动结构跳出了常规平行轴、相交轴定传动比齿轮的设计思路,核心的十字球面齿轮将轮齿沿球面经纬两个正交方向排布,形成十字交叉的齿列布局,与之配合的两个单极齿轮分别布置在球面齿轮的两个正交啮合位,可实现单输入源向两个垂直方向的同步动力分流,适配需要多轴垂直输出的紧凑传动场景。在小型精密仪器的传动链路里,这类结构能省去传统多齿轮组换向所需的中间介轮,压缩传动链的整体占用空间,比如在多维度姿态调整的小型执行机构中,单组该结构就能替代原本需要锥齿轮、介轮组成的两级换向传动,减少传动环节带来的回程间隙累积,提升传动精度的稳定性。

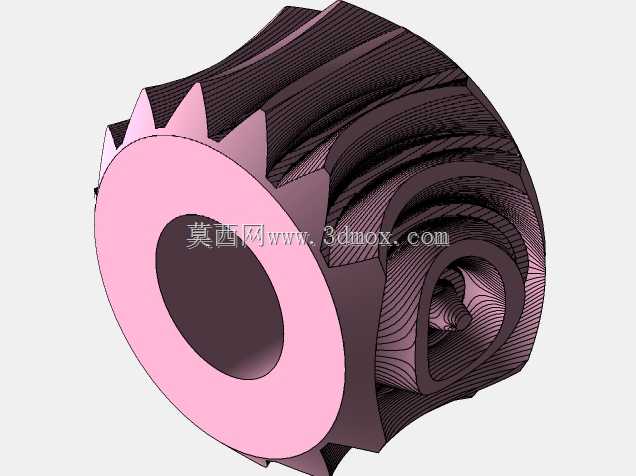

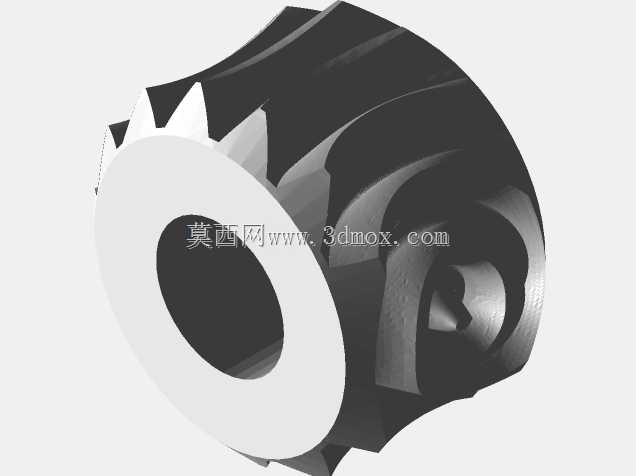

从功能特性来看,十字球面齿轮的齿面沿球面曲率做了修形处理,啮合过程中轮齿的接触轨迹沿齿向平滑过渡,不会出现常规非圆齿轮啮合时的齿面应力集中问题,两个配套的单极齿轮采用了短齿廓设计,齿顶高系数取常规圆柱齿轮的0.7倍,在保证啮合重合度不低于1.2的前提下,尽可能缩小了单极齿轮的径向尺寸,避免两个输出位的齿轮在运动过程中发生运动干涉。设计阶段首先确定了球面齿轮的分度球半径,这个参数直接决定了整套结构的安装边界,两个单极齿轮的分度圆与球面齿轮的分度球保持相切,中心距恰好等于分度球半径与单极齿轮分度圆半径之和,安装时两个单极齿轮的轴线必须保持严格垂直,且轴线交点与球面齿轮的球心完全重合,一旦出现0.1mm以上的偏心偏差,就会导致啮合卡滞、轮齿磨损加剧的问题。
在实际装配场景中,球面齿轮的支撑端采用了球面调心轴承座作为支撑,可抵消少量安装面的形位公差带来的轴线偏移,单极齿轮的输出轴端预留了标准的平键安装位,可直接连接负载端的联轴器或者执行拨杆。不同于常规齿轮只能实现固定轴间的动力传递,这套结构的十字齿布局允许球面齿轮在一定角度范围内做摆动调整时,依然能保持与两个单极齿轮的有效啮合,这一特性让它能适配存在小幅角度扰动的传动场景,比如便携检测设备的多向调节机构、小型仿生关节的动力分流单元,不需要额外增加万向节等换向补偿构件就能稳定传递扭矩。
齿形设计阶段没有采用标准渐开线齿廓,而是基于球面啮合的坐标变换推导了共轭齿面方程,每个轮齿的齿向曲线都沿球面的法向生成,保证啮合过程中齿面的接触应力始终均匀分布,单极齿轮的齿厚做了等距偏移补偿,抵消球面齿轮在不同啮合位置的线速度差带来的传动比波动,实际测试中整套结构在额定扭矩下的传动效率能达到92%以上,回程间隙控制在0.5度以内,完全满足小型精密传动的精度要求。安装边界上,整套结构的外接轮廓以球面齿轮的球心为中心,径向最大尺寸不超过分度球直径的1.2倍,轴向两个输出端的伸出长度可根据实际安装需求调整轴段长度,不需要改动核心啮合部分的结构参数,适配不同安装空间的设备集成需求。在日常运维层面,这套齿轮结构的啮合面属于开放润滑场景,可采用脂润滑方式,定期补充润滑脂就能保证长期运行的稳定性,没有复杂的密封油路需求,降低了后期维护的成本,适合小批量定制化的精密设备配套使用。
