十二速微型电机多传动比齿轮箱结构

　　在小型桌面机器人、科教模型、微型实验装置这类对动力输出有多元转速需求的场景里，单一直线输出的微型电机往往无法适配不同负载的驱动要求，这类多传动比齿轮箱就是为匹配这类场景做的结构设计。从实际使用角度看，这类齿轮箱的核心作用是把微型直流电机的高转速低扭矩输出，通过不同齿数齿轮的啮合配比，转换为多档不同转速、不同扭矩的输出端动力，满足同一动力源下不同执行机构的驱动需求，比如科教模型里的行走机构、抬升机构、转向机构，就可以通过切换不同的传动比档位，匹配各机构的转速扭矩要求，不用额外增设多个动力源，能大幅压缩小型装置的整体占用空间。

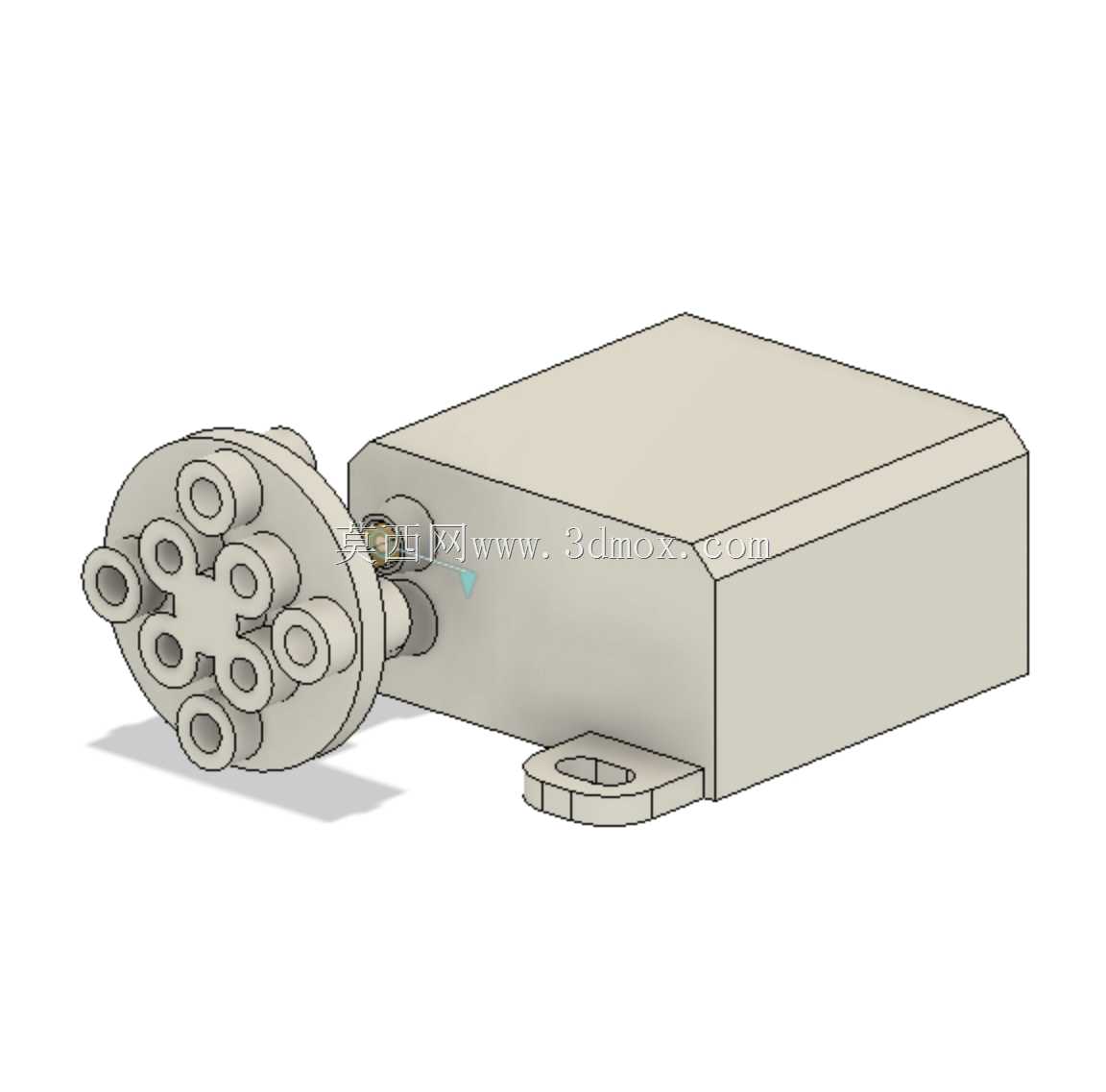

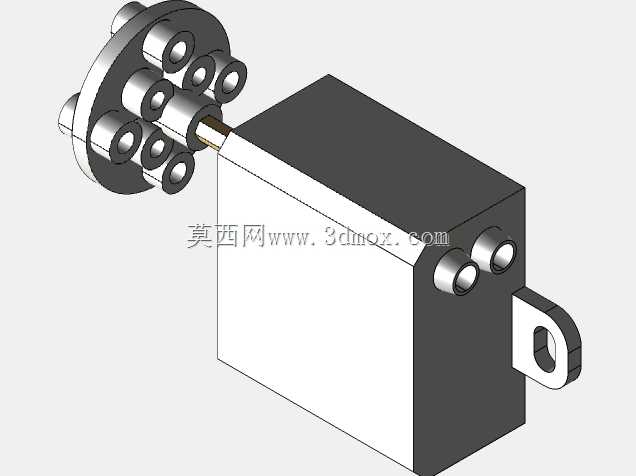

　　从结构设计思路来看，这个齿轮箱采用了分体式的布局，动力输入侧直接对接微型电机的输出轴，箱体内部通过层级排布的齿轮组实现不同传动比的切换，输出端采用了花键式的多孔连接法兰，能直接匹配模型类常用的十字轴、塑料插接件，不用额外做连接转接，适配性更强。箱体本体做了带安装耳的一体式结构，安装耳上预留了长圆形的安装孔，安装时可以根据实际装配位置做小范围的位置调整，降低安装孔位的加工精度要求，对小型装置的装配容错率更高。

　　实际选型使用时，需要注意几个安装边界：箱体的主体为近似长方体的封闭结构，输出端的法兰盘突出于箱体正面，安装时要预留出法兰盘转动的避让空间，避免周边结构件和转动的输出法兰发生运动干涉。输入侧的电机对接孔位和微型电机的输出轴同轴，装配时要保证电机轴和齿轮箱输入轴的同轴度，避免偏载导致齿轮啮合异常、磨损加快。齿轮箱的内部齿轮组采用定轴轮系排布，不同传动比的切换通过外部换挡机构拨动滑移齿轮实现，设计时要给换挡拨叉预留足够的动作空间，避免换挡时出现卡滞。

　　从功能特性上看，这类多速齿轮箱和固定减速比的减速箱不同，它不需要更换齿轮组就能实现多档输出，在需要多工况切换的小型装置里实用性更强，比如做小型竞速模型时，可以通过切换高速档实现快速移动，切换低速档实现大扭矩爬坡或者负载抬升。输出法兰的多孔设计，除了能适配不同的连接轴径，还能同时安装多个执行件，比如同步安装行走轮和信号触发凸轮，不用额外增设分动结构，进一步简化整体传动链路。

　　做这类结构的三维建模时，要重点注意齿轮啮合的侧隙控制，微型齿轮的模数普遍较小，侧隙过大会导致传动回程差过大，影响传动精度，侧隙过小则容易在装配时出现卡滞，尤其是多档位切换的结构，要保证每个档位下的齿轮都能完全啮合，不会出现脱档或者半啮合的状态。另外箱体的壁厚要做均匀设计，避免注塑成型时出现缩痕，安装耳的位置要做加强筋过渡，避免安装锁紧时出现断裂。输出法兰的插接孔位尺寸要和常用的模型配件公差匹配，保证插接后的连接强度，不会在大扭矩输出时出现打滑。

　　在实际应用场景里，这类齿轮箱除了用于科教模型、桌面机器人，还能用于小型自动化实验装置的动力分配，比如小型送料机构、样品切换机构，通过不同档位的转速匹配，满足送料时的低速大扭矩、快退时的高速低扭矩需求，不用额外设置调速电路，纯机械结构的可靠性更高，在潮湿、强电磁干扰这类不适合电子调速的场景里，这种纯机械变速的结构优势会更明显。装配时要注意齿轮的润滑，微型齿轮箱内部空间小，要选用粘度合适的润滑脂，避免润滑脂溢出污染周边的传感器或者电路元件，同时要保证箱体的密封，防止外界的灰尘、碎屑进入箱体内部，加速齿轮磨损，缩短使用寿命。
