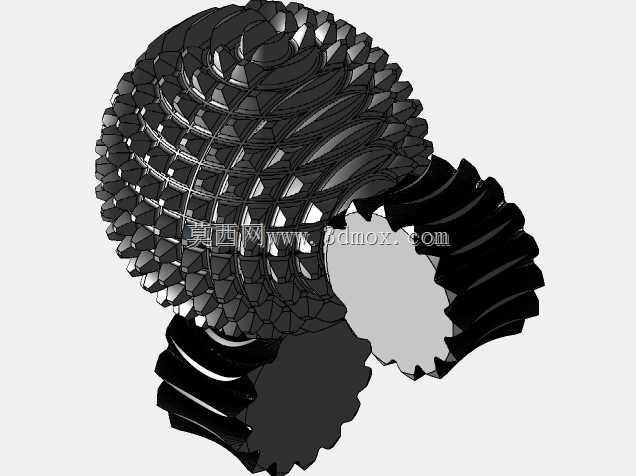

球面交错啮合排挡齿轮结构

　　这套交错啮合的球面齿轮结构，核心应用场景集中在紧凑型变速换挡机构、精密传动换向单元中，区别于常规圆柱直齿、斜齿齿轮的平行轴传动逻辑，该结构采用球面排布齿形的设计思路，可在极小的安装空间内实现多轴交错的动力传递，适配需要多挡位切换、传动方向多角度偏转的紧凑设备布局。从实际传动用途来看，该结构可在换挡过程中通过不同齿圈的啮合切换，实现多组传动比的平顺切换，齿形沿球面分层排布的设计，让单个球形齿轮主体可同时与周边3个不同角度的从动齿轮形成啮合副，无需额外增加换挡拨叉的移动行程，就能完成不同传动路径的切换，大幅缩减换挡机构的整体占用空间。设计过程中，首先确定核心传动球面的基准曲率，所有齿形的分度圆均贴合该球面的法向基准排布，

　　每一圈齿的螺旋角根据对应啮合从动轮的轴线夹角做针对性修正，避免交错轴啮合时出现齿面干涉、传动卡滞的问题；齿顶与齿根的过渡圆角统一按照接触应力均匀分布的原则做优化，降低交变载荷下的齿面疲劳点蚀风险，啮合侧隙控制在0.02-0.05mm区间，既保证传动过程无明显回差，也避免热胀冷缩导致的齿面卡滞。安装边界方面，核心球形齿轮的基准安装轴孔位于球心位置，轴孔与安装轴的配合采用H7/k6的过渡配合，保证传动同轴度；周边三个从动齿轮的安装轴线均交汇于球心点，各轴线之间的夹角根据实际传动换向需求设定，安装时需保证各从动轮的齿面分度圆与球面齿轮对应齿圈的分度圆完全贴合，啮合接触斑点沿齿长方向覆盖比例不低于70%，沿齿高方向覆盖比例不低于60%，

　　才能保证传动效率与运行平稳性。齿形加工层面，这类球面排布的交错齿无法采用常规滚齿、插齿工艺一次成型，建模阶段就需要拆分齿面的加工基准，将每一圈齿的加工坐标系单独偏移至对应啮合位置，为后续五轴加工的刀路生成提供准确的曲面基准；齿面粗糙度要求控制在Ra1.6以下，降低啮合过程中的摩擦损耗与运行噪音。实际装配过程中，需要先固定核心球形齿轮的安装轴，再逐一调整周边从动轮的安装间隙，通过塞尺检测各啮合副的侧隙均匀性，避免单齿侧隙过大导致换挡冲击，或侧隙过小导致运转阻力骤增。这类结构相比传统的平行轴排挡齿轮组，整体体积可缩减40%以上，传动路径的布局灵活性更高，尤其适配对安装空间有严格限制的小型精密设备、紧凑型变速机构，

　　在多方向动力输出的传动场景中，可省去额外的换向齿轮组，简化整体传动链的结构复杂度，减少传动过程中的功率损耗。建模过程中对每一个齿形的曲面做了连续曲率检查，避免出现曲面褶皱、法向反转的问题，保证后续导入工程软件做运动仿真时，可准确模拟啮合传动的接触应力、传动效率参数，为后续的实物加工、装配调试提供准确的三维基准。
