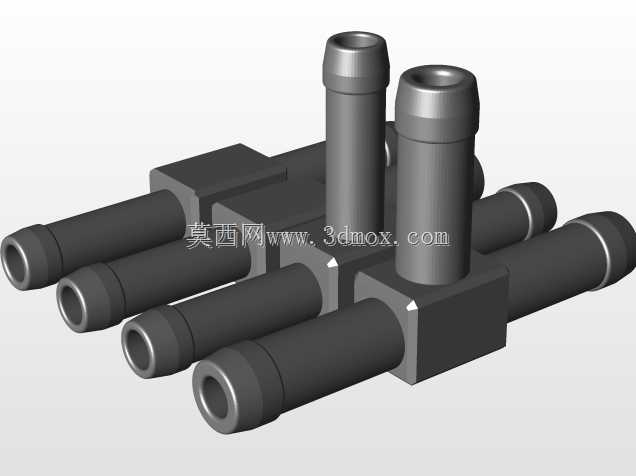

多规格VVC用钛材质软管快接接头

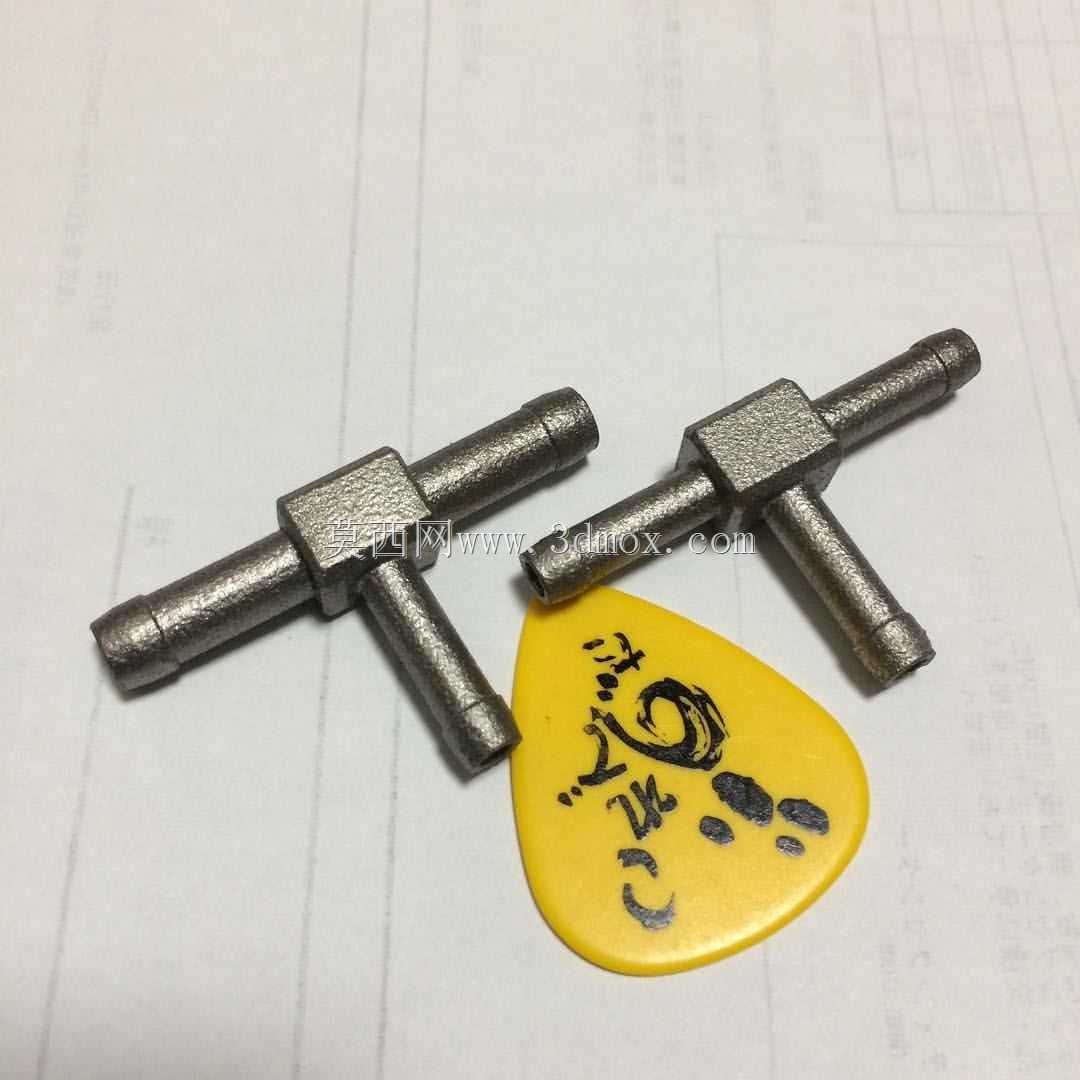

　　在流体输送管路的实际布设场景中，这类钛材质软管接头承担着硬管与柔性软管段的过渡连接职能，尤其适配VVC系统中对管路耐蚀性、连接可靠性有较高要求的工况。从实际应用来看，这类接头常出现在需要频繁拆装维护的流体回路中，比如实验台流体管路、小型化工介质输送支路、车用特种流体管路等场景，钛材质的选用让接头可以耐受多数弱腐蚀介质的长期侵蚀，同时自身重量远低于同规格不锈钢接头，能降低管路整体的负重载荷，避免长期使用后软管段因为接头自重出现弯折堵流的问题。

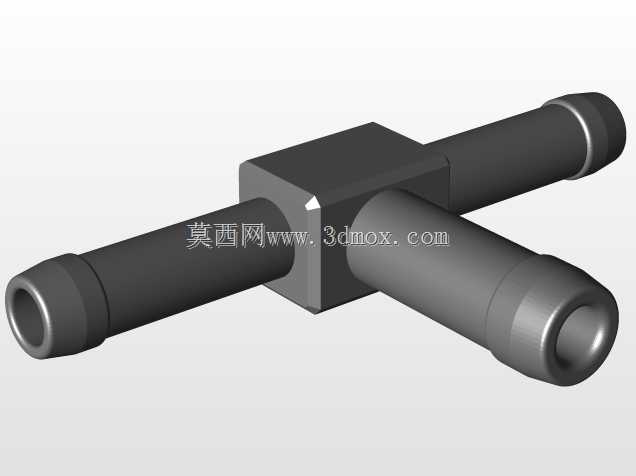

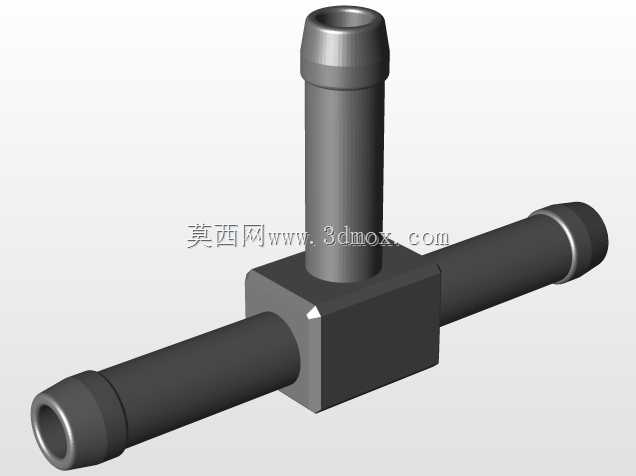

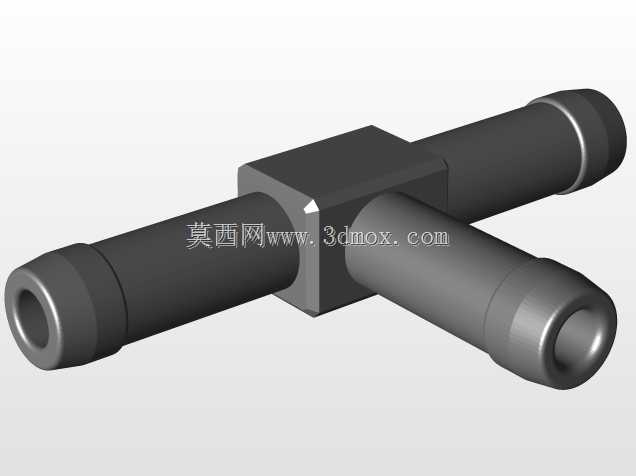

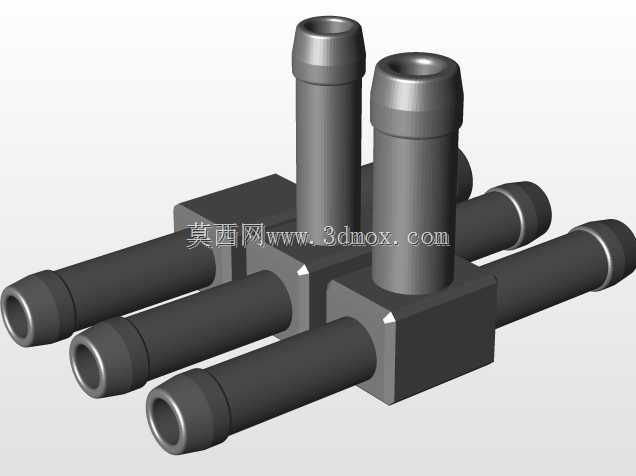

　　从结构设计逻辑来看，接头采用了阶梯式的插芯结构，对应适配5/6-5/6、5-5、5-6、5-6mm等多种内径规格的软管，插芯表面做了滚花防滑处理，当软管套入插芯后，配合外置的弹簧卡箍，可以牢牢咬合软管内壁，避免管路带压运行时软管从接头上滑脱。接头中段的六角结构是专门为安装操作预留的施力位，不管是用开口扳手还是活动扳手，都可以找到稳定的受力面，不会因为施力打滑刮伤接头表面，也能保证对接硬管端时的拧紧力矩达到密封要求，不会出现硬连接端的渗漏问题。

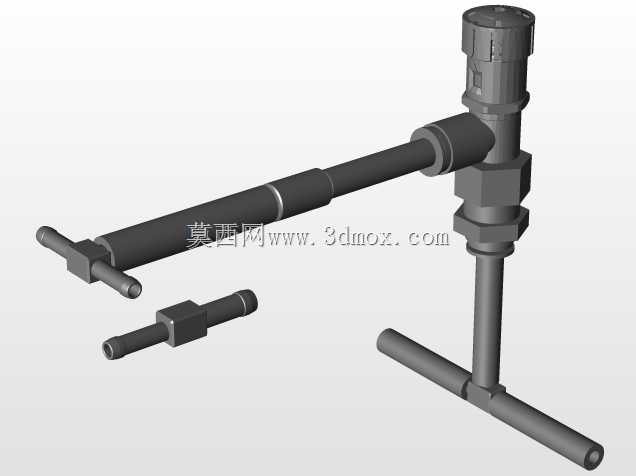

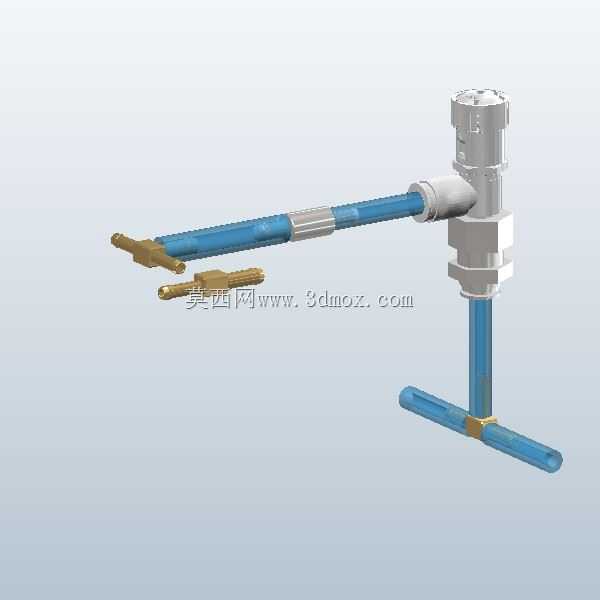

　　在安装边界的考量上，这类接头的整体轴向长度控制得较为紧凑，不会在管路布设时占用过多的安装空间，即使是在管路排布密集的阀组区域，也能顺利完成安装操作。接头两端的连接过渡做了圆弧倒角处理，一方面可以避免套入软管时切口刮伤软管内壁造成内屑脱落污染流体，另一方面也能减少流体在接头位置的流阻，避免介质流经时出现紊流、压损过大的问题。和普通的黄铜、塑料软管接头不同，钛材质的接头不会出现长期使用后材质老化、锈蚀粘结在硬管端的问题，后期维护拆卸时不需要暴力破坏管路，只需要松开卡箍、拧下六角段就能完成更换，能大幅降低管路运维的时间成本。

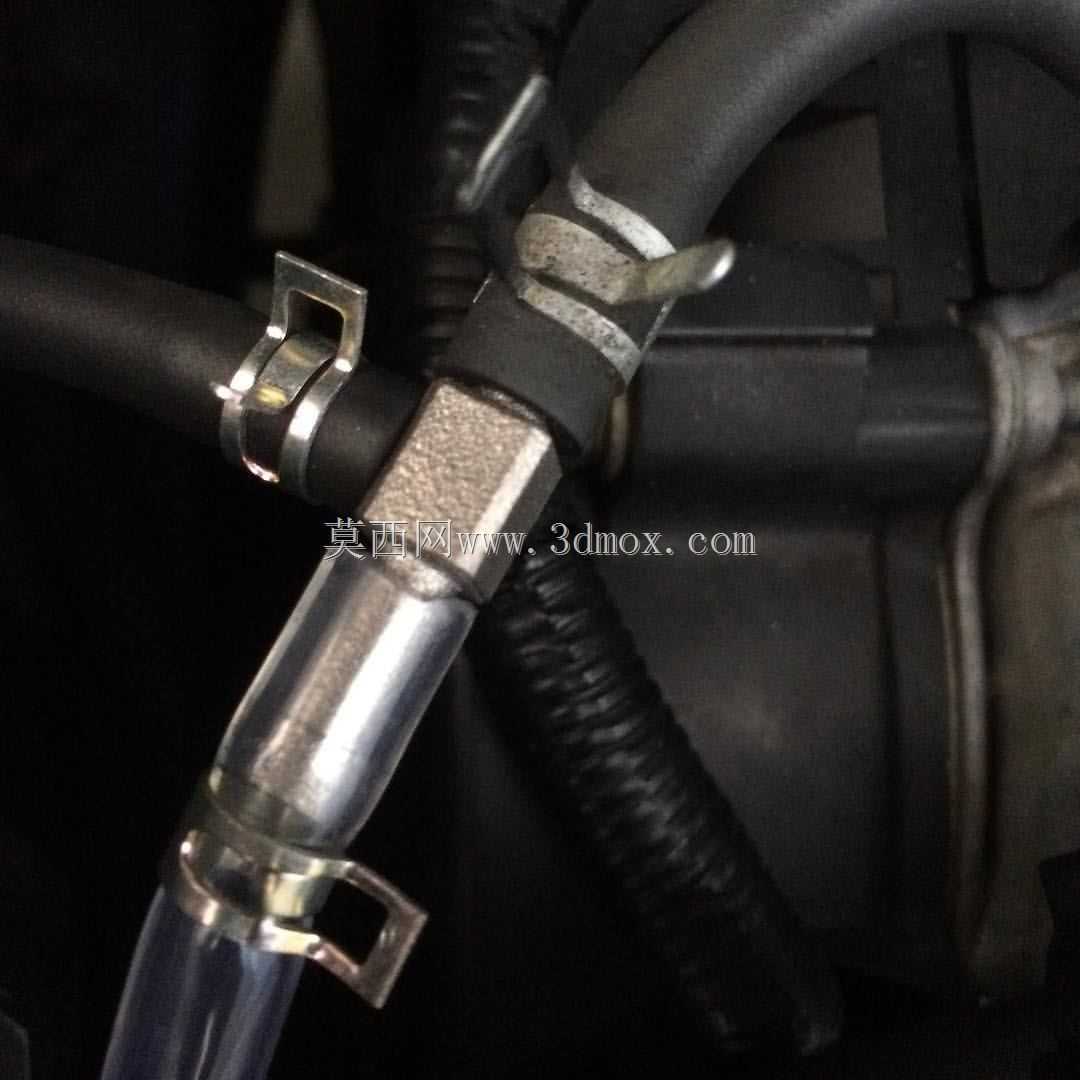

　　从实际使用的性能表现来看，这类接头适配的软管壁厚范围有一定冗余，即使是壁厚略有偏差的同内径软管，依靠插芯的阶梯结构和卡箍的抱紧力，也能实现可靠密封，不需要额外缠绕生料带或者涂抹密封胶在软管连接端，减少了密封材料碎屑进入管路的风险。接头的表面做了钝化处理，没有多余的涂层，不会在接触流体时析出杂质，对于洁净度要求较高的流体输送场景也能适配。在管路动态晃动的工况下，比如移动设备上的流体管路，接头和软管的连接位置可以承受一定幅度的摆动，不会因为反复弯折出现连接位置断裂或者渗漏的问题，钛材质本身的抗疲劳性能也能支撑长期的动态载荷使用，避免频繁更换接头带来的运维成本上升。

　　建模过程中需要重点关注插芯各段的直径公差，要保证和对应规格软管的内径保持合理的过盈量，过盈量太大会导致软管套入困难，甚至撑裂软管端部，过盈量太小则会出现密封不严、容易滑脱的问题；六角段的对边尺寸要符合标准扳手的尺寸规范，避免出现扳手无法卡合的情况；卡箍的安装槽位置要和插芯的密封段对应，保证卡箍锁紧时正好压在软管和插芯贴合最紧密的位置，最大化密封和抱紧效果。同时要注意接头内部的流道要保持顺滑，不能有建模残留的台阶或者锐角，避免实际使用时出现流阻异常或者介质残留的问题。
