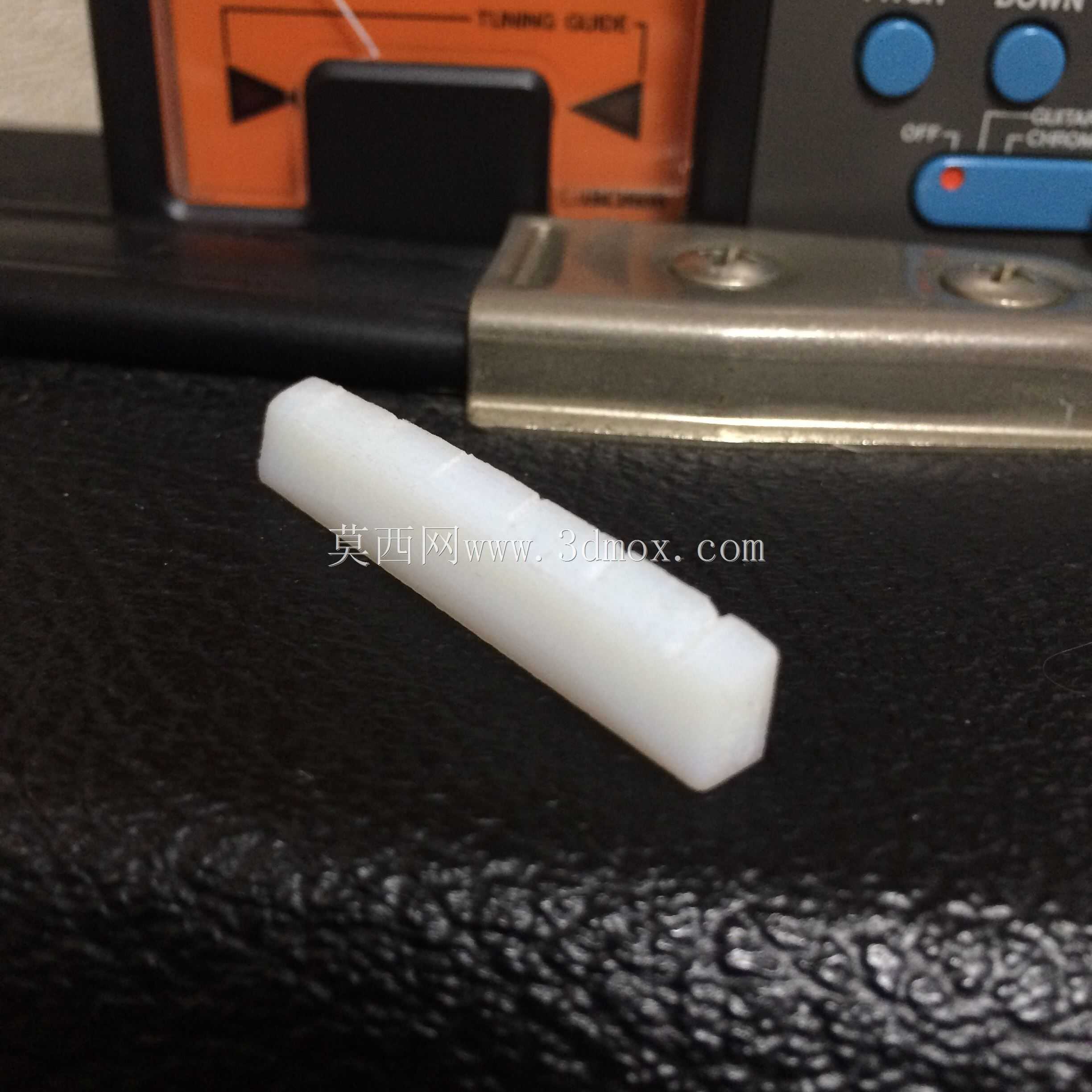

LesPaul电吉他琴枕上弦定位结构件

　　作为乐器结构设计领域从业十余年的机械工程师，经手过不下百款电吉他五金配件的三维建模与结构验证，这次拆解的Les Paul型琴枕结构，是实心电吉他琴颈端最容易被新手忽略、却直接决定音准稳定性与弹奏手感的核心小零件。很多刚接触乐器结构设计的从业者会把琴枕当成简单的塑料压块，实际上这个零件的每一处尺寸、每一个弦槽的角度与深度，都直接影响空弦音的传导效率、推弦时的顺滑度以及换弦后的音准保持能力。

　　先从实际应用场景说起，这类琴枕专门适配传统Les Paul构型的实心电吉他，安装位置在琴颈指板最靠近琴头的端部，下方贴合琴颈的上切角平面，上方承托六根琴弦，是琴弦从琴头弦钮延伸到指板品丝的第一个受力支撑点。现场演出场景下，吉他手经常会做大幅度推弦、摇把颤音（部分改装Les Paul会加装小双摇）、甚至粗暴的扫弦拨弦动作，琴枕如果结构设计不合理，很容易出现弦槽卡弦导致推弦后音准回不去、或者琴弦与槽壁摩擦过大产生不必要的金属杂音，甚至长期受力后出现琴枕移位、开裂的问题。

　　从功能特性上拆解这个结构件，首先它的整体截面不是规则矩形，底部做了与琴颈端14度仰角匹配的斜切贴合面，这个角度是Les Paul琴型的标准颈头夹角，目的是让琴弦从琴枕到琴头弦钮的下压角度保持在12-15度的合理区间，下压角度太小会导致琴弦在琴枕处受力不足，弹奏时容易出现琴弦跳槽；角度太大则会增加琴弦与弦槽的摩擦力，调弦时琴弦滑动阻力过大，调准后容易因为张力释放出现跑音。零件顶面的六个弦槽不是等距排布的，而是按照标准电吉他弦间距从低音弦到高音弦依次收窄，槽底做了R0.3到R0.8不等的圆弧过渡，对应不同粗细的琴弦规格——最粗的第六弦槽圆弧半径最大，避免粗弦被槽口卡出压痕，最细的第一弦槽圆弧半径最小，防止细弦在槽内横向滑动产生杂音。每个弦槽的深度也做了差异化设计，槽深控制在对应琴弦直径的1/3到1/2之间，太浅会导致琴弦容易脱出槽位，太深则会让琴弦卡在槽内，推弦时无法顺畅滑动，甚至出现闷音的问题。

　　聊到设计思路，这个零件的建模没有用复杂的曲面特征，全程用拉伸、切除、倒角、圆角这些基础特征就能完成，但所有尺寸的公差控制要求比普通五金配件严得多。首先是零件的总长度，必须严格匹配对应琴颈指板的上端宽度，常规Les Paul琴颈指板上端宽度为43mm，所以琴枕的总长度控制在42.8-42.9mm，单边预留0.05-0.1mm的安装间隙，方便安装时调整左右位置，同时不会因为间隙过大出现左右窜动。零件的总高度控制在6.2mm，其中嵌入琴颈安装槽的部分高度为3mm，露出指板表面的部分为3.2mm，这个露出高度直接决定了琴弦在第一品位置的弦高——常规电吉他第一品处低音弦弦高要求为0.5mm，高音弦为0.3mm，琴枕露出高度如果偏差0.1mm，第一品的弦高就会出现明显变化，要么弦距太高按弦费力，要么弦距太低打品。零件的前后端面做了0.2mm的倒角，避免安装时锋利的边缘刮伤琴颈漆面，也避免弹奏时手部蹭到锐边产生不适感。

　　再说到安装边界的设计考量，琴枕的底部平面要求平面度公差控制在0.02mm以内，安装时需要在底部涂抹薄薄一层乐器专用粘接胶，不需要完全锁死，方便后期磨损后更换，同时保证与琴颈安装面完全贴合，避免出现空隙导致琴弦振动传导受阻，影响延音表现。零件的两个侧面与琴颈的两个侧边齐平，不能突出也不能内缩太多，突出的话会影响琴颈边缘的握持手感，内缩太多则会导致最外侧的两根琴弦（一弦和六弦）过于靠近指板边缘，按弦时容易滑出指板。弦槽的走向不是完全垂直于琴枕长度方向的，而是对应每个弦钮的位置做了微小的倾斜角度，让琴弦从弦槽到弦钮的路径保持直线，避免琴弦在槽口处出现侧向弯折，减少调弦时的摩擦阻力。很多新手建模时会把弦槽做成垂直于琴枕的直槽，实际装配后就会发现琴弦在槽口处有硬折，不仅调弦费劲，用一段时间后槽口会被琴弦磨出尖锐的缺口，很容易磨断琴弦。

　　从材料适配的角度，这个模型的结构可以适配牛骨、人造象牙、黄铜、不锈钢等多种常见琴枕材料，不同材料的振动传导特性不同，黄铜材质的琴枕高频传导更好，音色更亮，牛骨材质的音色更均衡，延音表现更好，建模时没有做材料相关的特殊结构，只需要根据不同材料的硬度调整弦槽的加工公差即可——比如黄铜材质硬度高，弦槽的宽度可以做的比琴弦直径大0.02mm，牛骨材质相对软一点，槽宽可以大0.03mm，预留出材料轻微形变的空间。另外零件的顶面做了非常细微的向后倾斜角度，大概0.5度，让琴弦在槽内的接触点更靠近指板一侧，避免琴弦接触槽的后边缘产生不必要的接触点，影响振动传导。

　　实际生产验证的时候，这个零件的加工不需要复杂的工装，用普通的数控铣床就能完成加工，重点是弦槽的位置度公差要控制在0.01mm以内，六个弦槽的中心距偏差不能超过0.02mm，否则装弦后琴弦的间距不均匀，弹奏时容易碰到相邻的琴弦。加工完成后需要对所有接触琴弦的位置做抛光处理，表面粗糙度达到Ra0.8以下，减少琴弦与槽位的摩擦阻力，延长琴弦的使用寿命，也能避免摩擦产生的杂音。很多小厂做的廉价琴枕就是因为槽位没抛光，表面粗糙，新弦装上去用不了半个月就会磨断，而且推弦的时候手感发涩，非常影响弹奏体验。
