原声吉他固弦桥销结构设计

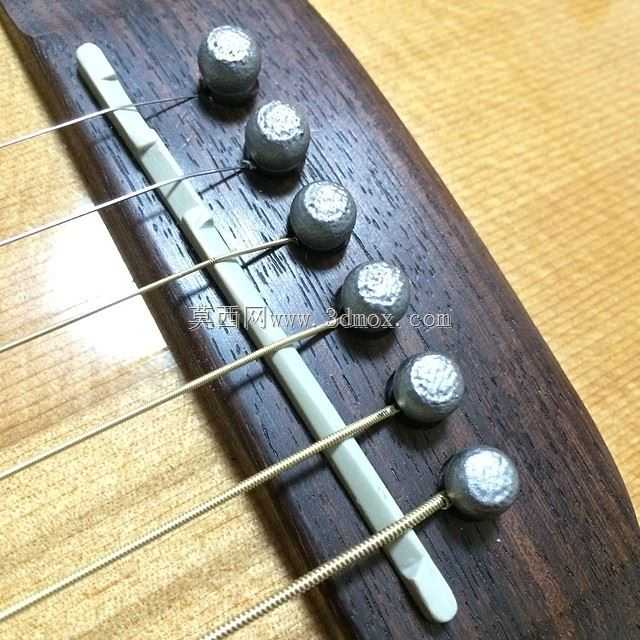

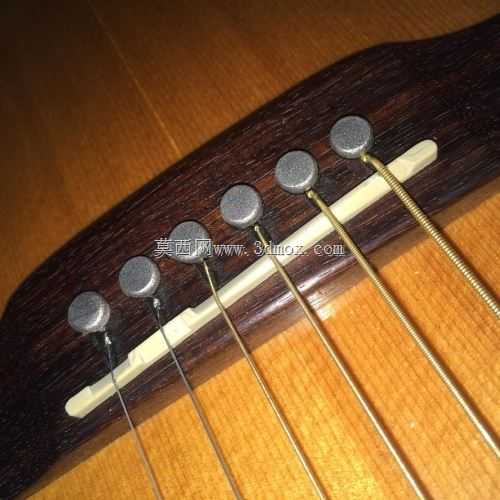

　　在原声吉他的装配与维修场景中，桥销是承担琴弦固定、振动传导核心作用的小型结构件，日常接触的民谣吉他、古典跨界钢弦吉他的下码位置，都需要依靠这类零件完成琴弦末端的固定限位，很多新手在换弦时容易忽略桥销的配合精度，实际上这个小零件的尺寸公差、外形弧度，会直接影响琴弦振动向琴箱面板的传递效率，甚至会决定长期使用下下码弦孔的磨损速度。从实际使用的功能逻辑来看，桥销的核心作用有两个：一是通过锥面配合卡紧琴弦末端的金属固弦珠，避免琴弦在张紧状态下从下码弦孔中滑脱，常规钢弦吉他的六根琴弦张紧后总拉力能达到70到90公斤，桥销需要持续承受这个方向的拉力载荷，同时不能出现松脱、移位；二是作为琴弦振动的传导介质之一，桥销与下码木材、

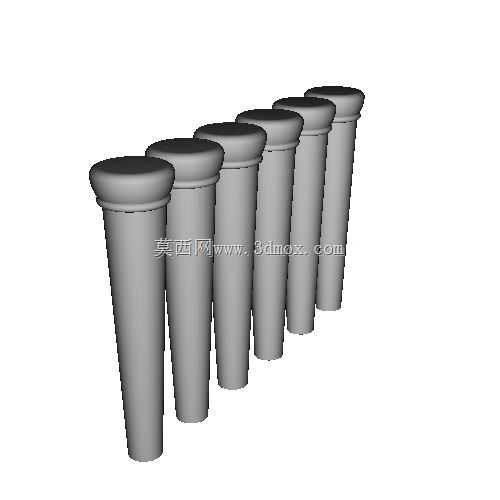

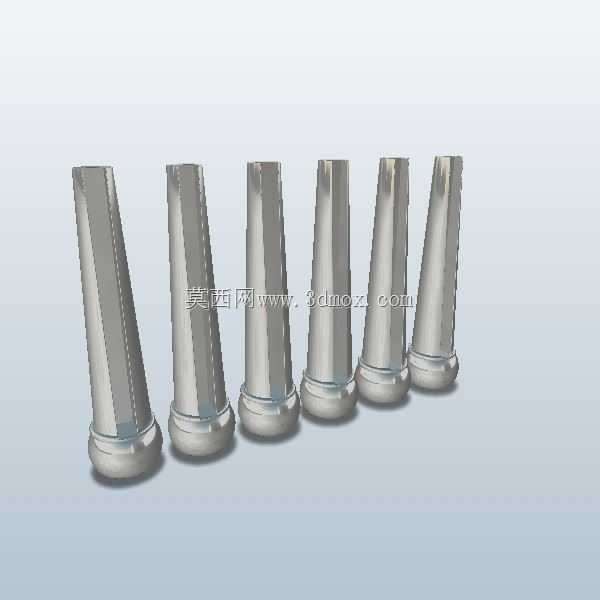

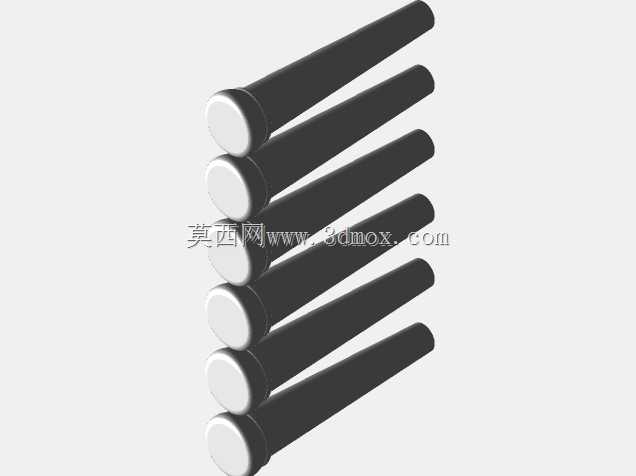

　　琴弦珠头的贴合紧密程度，会影响振动传导的损耗，贴合度不足的情况下很容易出现延音变短、共振发散的问题，很多吉他手更换不同材质桥销调整音色，本质上也是在调整这个传导路径的阻尼特性。做这个零件的三维结构设计时，首先要匹配主流原声吉他下码的通用弦孔尺寸，常规量产民谣吉他的下码弦孔为锥度孔，上端口直径通常在5.2到5.5毫米区间，下端口直径3.2到3.5毫米，锥度比例统一为1:20左右，因此桥销的外锥面必须严格匹配这个锥度，才能保证装入后完全贴合孔壁，不会出现局部应力集中压裂下码木材的问题。桥销的头部设计为带圆弧过渡的扁圆帽结构，帽沿直径要比弦孔上端口大1.5到2毫米，既可以保证装入后限位到位，不会因为敲入过深顶坏下码内部的补强衬板，

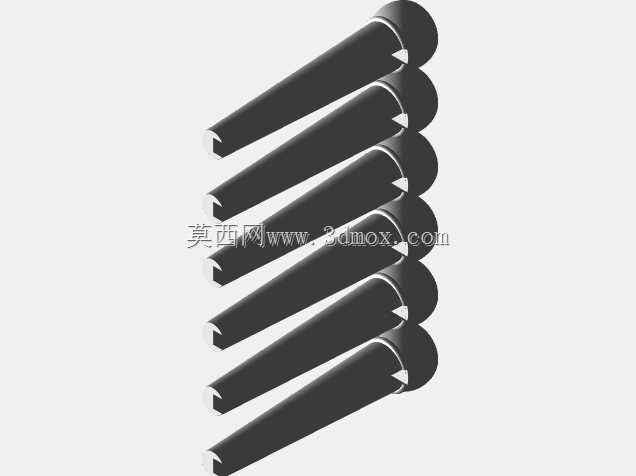

　　也能在换弦拔取时留出足够的受力位置，不会因为帽沿过小卡入弦孔难以取出。靠近销体末端的位置需要设计一个内凹的弦槽，这个槽的深度要刚好容纳琴弦末端的金属固弦珠，槽口的倒角要做R0.3以上的圆弧过渡，避免张紧状态下琴弦的金属缠绕丝被锐角切口硌断，很多劣质桥销就是因为这个位置没有做倒角处理，导致新换的琴弦用不了多久就从固弦珠位置断裂。销体的整体长度要控制在17到19毫米之间，装入后末端刚好抵在下码内侧的硬质枫木补强板上，既不会因为长度过短导致固弦珠卡接不牢，也不会因为长度过长顶起面板内部的音梁结构，影响琴箱的振动平衡。从安装边界来看，桥销装入弦孔时，需要先将琴弦末端的固弦珠卡入销体的弦槽内，再将销体顺着锥孔垂直敲入，

　　此时固弦珠会被销体顶在弦孔下端口的内侧台阶上，随着销体敲入到位，锥面的挤压力会将固弦珠牢牢压在孔壁上，完全避免琴弦滑动。设计时还要考虑不同材质的适配性，不管是用ABS塑料、牛骨、黄铜还是乌木制作桥销，这个结构尺寸都可以通用，只需要根据材料的密度调整表面粗糙度，木质、骨质桥销的表面粗糙度控制在Ra1.6即可，保证与木孔壁的摩擦力足够，金属材质的桥销可以适当提高到Ra3.2，避免因为摩擦力过小在琴弦拉力下慢慢滑出。很多维修场景中遇到的下码开裂问题，除了温湿度导致的木材变形外，很大一部分是桥销锥度不匹配，敲入时局部应力过大导致的，因此三维建模时锥面的轮廓度公差要控制在0.05毫米以内，保证整个锥面与弦孔的接触面积不低于90%，避免局部压强过大压溃木材纤维。另外桥销头部的圆弧造型也要贴合下码表面的弧度，常规原声吉他下码的上表面是带轻微R弧的平面，桥销帽的下表面要做对应的弧度匹配，避免安装后帽沿一侧翘起，不仅影响外观，还会导致受力不均。在实际的批量生产适配中，这个结构的桥销可以覆盖绝大多数41寸、40寸的量产钢弦原声吉他，不需要针对不同品牌做额外的尺寸调整，只有少数复古款手工吉他的弦孔尺寸偏小，才需要单独调整锥度参数。建模过程中要注意弦槽的位置，槽的中心线要与销体锥面的母线平行，这样装入后琴弦的引出方向刚好顺着下码到琴桥的角度，不会出现琴弦弯折角度过大的问题，避免琴弦在长期振动下出现金属疲劳断丝。
