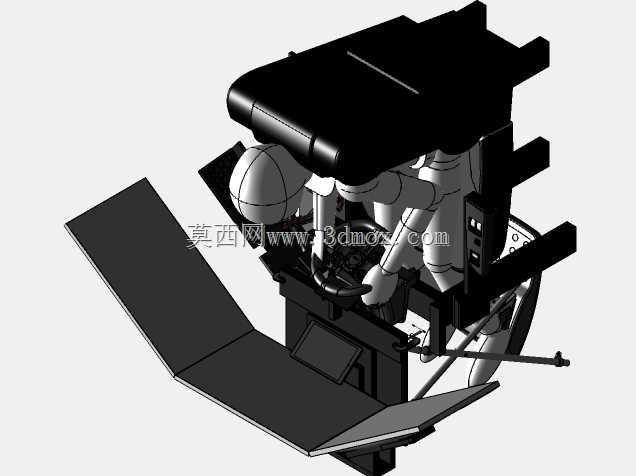

欧洲卡车模拟2仿真驾驶操控舱结构设计

　　这套驾驶操控舱结构，最初的设计出发点是搭建高还原度的驾驶模拟训练载体，可覆盖商用车驾驶技能实训、模拟驾驶教学、驾驶行为研究等多个场景，相比实车训练能大幅降低场地、燃油、车辆损耗成本，同时可复现雨雾、湿滑路面、紧急工况等实车难以安全开展的训练场景，在职业驾驶员培训、驾驶行为数据采集、驾考模拟设备开发领域都有实际落地价值。

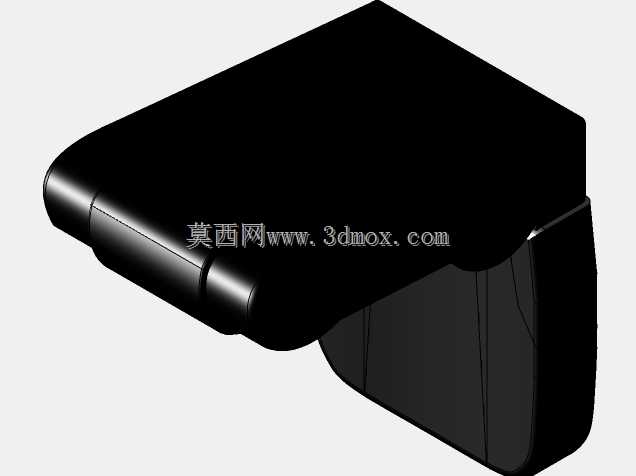

　　从功能特性来看，整套结构完全围绕真实商用车驾驶的操作逻辑搭建，转向操控单元采用与实车逻辑一致的转向盘结构，两侧集成组合开关模块，左侧整合巡航控制相关功能按键，可实现定速巡航的设定、调整与解除操作，右侧集成雨刮控制、发动机制动、减速器控制相关的操作拨杆，完全匹配真实重型商用车的操作习惯，降低模拟训练与实车操作的习惯差。换挡单元采用手动换挡结构，换挡行程、挡位阻尼、挡位卡位都参考真实商用车手动变速箱的操作手感设计，可实现多挡位切换操作，匹配模拟驾驶过程中的挡位控制需求。车门控制模块参考乘用车型的车窗、后视镜控制逻辑，集成左右车窗升降、多视角后视镜调节的按键，还原驾驶过程中对周边视野、车窗状态的操作场景。座椅单元采用与实车一致的坐姿支撑结构，可适配不同身高体型的操作者，保证长时间模拟训练的坐姿合理性，避免操作疲劳。

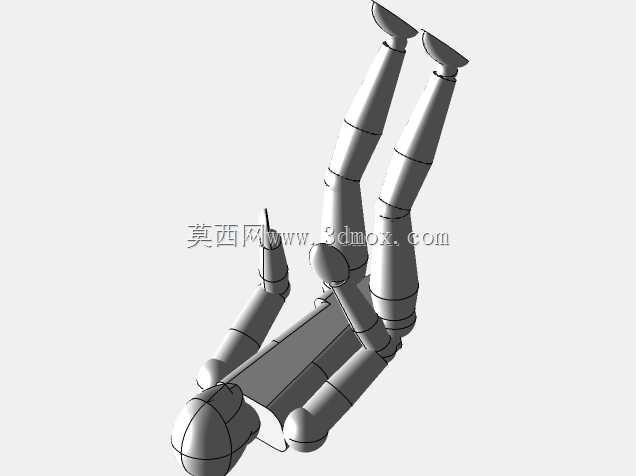

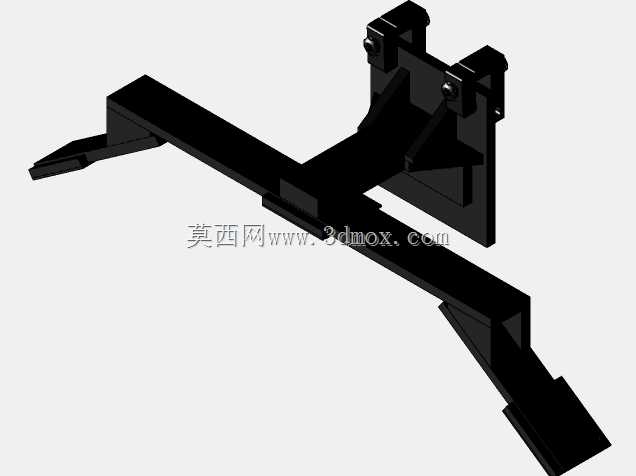

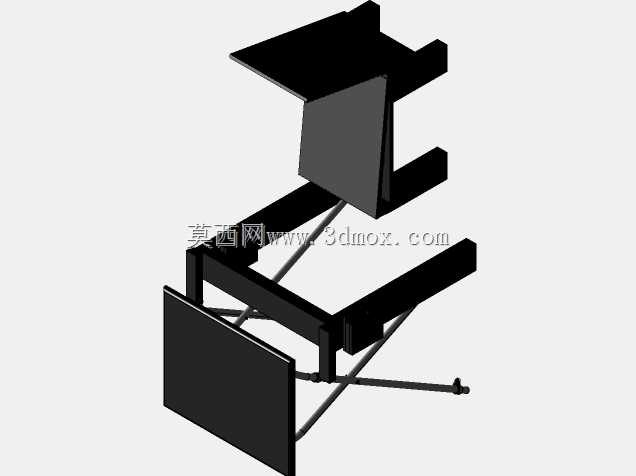

　　设计过程中优先考虑了结构的易搭建性与成本控制，整体骨架采用标准规格的型材搭建，主支撑结构采用常规规格的矩形型材拼接，不需要定制特殊截面的构件，加工时仅需常规的切割、钻孔工序即可完成骨架加工，普通的机加工车间甚至个人工坊都能完成构件制作，大幅降低了整套结构的制作门槛。骨架的折叠结构设计是核心亮点之一，未使用状态下可将踏板区域、操控台区域进行折叠收纳，减少整体占用的存放空间，适合小场地的训练场景或者个人用户的居家使用需求。所有操控部件的安装位置都参考真实商用车的人机工程参数设定，转向盘的倾角、高度，换挡杆的操作距离，踏板的踩踏角度与行程，都经过多轮坐姿验证，保证操作者的操作姿态与真实驾驶状态一致，避免模拟操作形成错误的肌肉记忆。

　　安装边界方面，整套结构的底部支撑采用平面接触设计，不需要在地面做预埋或者固定打孔，仅需放置在平整的硬质地面即可保证操作过程中的结构稳定性，转向、换挡、踩踏操作产生的侧向力与纵向力都可通过底部支撑框架分散到接触面，不会出现结构滑移或者倾覆的问题。各操控模块的安装接口都采用标准化设计，转向单元、踏板单元、换挡单元、座椅单元都可根据实际需求进行位置微调，适配不同的使用场景，比如针对驾考训练场景可调整踏板的踩踏力度，针对行为研究场景可加装操作力传感器、动作捕捉点位，不需要对主体骨架做破坏性修改。外露的结构件都做了圆角处理，避免操作过程中出现磕碰划伤，线路布设都预留了专门的走线槽位，操控部件的连接线可从骨架内部的空腔布设，不会出现线路外露干扰操作的问题，同时也方便后续的线路维护与部件更换。

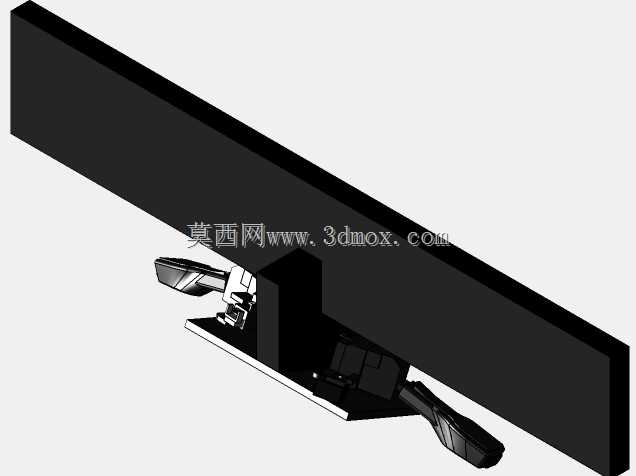

　　在结构细节上，踏板区域采用了与实车一致的悬吊式踏板结构，油门、刹车、离合器踏板的力反馈特性分别匹配实车的对应踏板阻尼，刹车踏板带有明显的空行程与制动力度递增的反馈感，离合器踏板带有半联动点位的阻尼变化，还原真实的踩踏脚感。操控台的台面预留了显示屏安装位，可固定模拟驾驶的场景显示屏幕，屏幕的安装角度可根据操作者的坐姿调整，保证视野范围内的画面显示无畸变。整套结构没有采用复杂的曲面外壳构件，大部分结构件都是平面型材与标准件拼接，后期维护时仅需更换对应的标准件即可完成故障修复，不需要定制特殊的替换配件，长期使用的维护成本极低。
