轨道模拟器H型换挡操纵移相装置结构

项目分类:传感器 发布时间:2022-04-11 ID:608651
  • 轨道模拟器H型换挡操纵移相装置结构
  • 轨道模拟器H型换挡操纵移相装置结构
  • 轨道模拟器H型换挡操纵移相装置结构

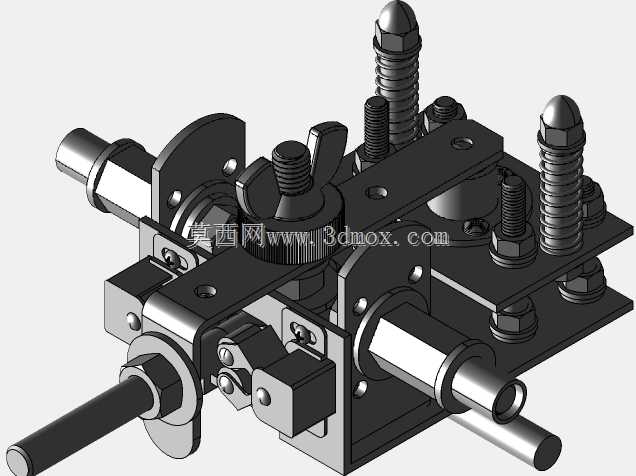

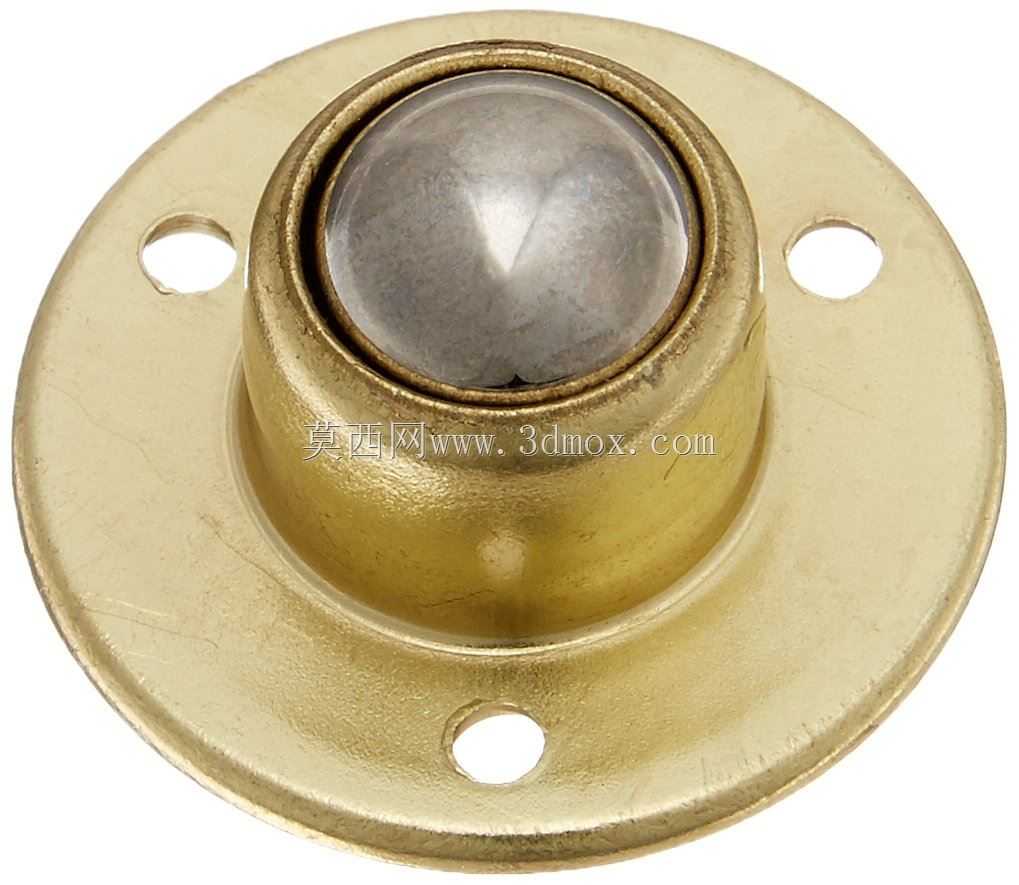

  这套换挡操纵结构主要应用于轨道交通驾驶模拟训练设备的操纵端,承担模拟真实轨道车辆换挡操作力反馈、挡位定位的核心功能,区别于实车换挡机构的高强度负载设计,模拟器用结构更侧重操作手感的还原与挡位位置的精准限位,不需要承受实车运行中的传动系冲击载荷,因此在结构选材与限位设计上更偏向轻量化与操作顺滑度的平衡。从结构组成来看,止动部分采用金属球脚轮配合换挡杆上加工的圆槽实现挡位卡滞定位,这种结构相比传统的钢珠弹簧定位,接触面积更大,长期反复操作后的磨损量更小,能在高频次的模拟训练操作中保持稳定的挡位吸入感,不会因为长期磨损出现挡位虚位、卡滞力度不均的问题。针对7挡与8挡这两个高挡位位置,设计了独立的压缩弹簧辅助止动结构,

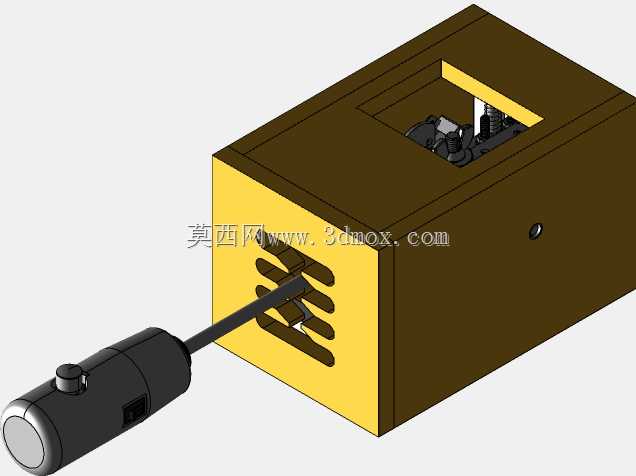

  当换挡杆推入这两个挡位区间时,额外的弹簧会提供更大的阻尼反馈,模拟实车高挡位切换时的操作阻力差异,让受训人员在操作时能通过手感明确区分挡位区间,避免误操作。整体外壳采用分体式箱型结构,主体安装腔体为封闭式设计,仅在正面预留换挡杆伸出的栅格状开口与顶部的机构维护开口,这种设计一方面可以将内部的定位弹簧、球脚轮、换挡杆转轴等部件完全封闭,避免模拟训练过程中异物落入机构内部造成卡滞,另一方面栅格开口可以限制换挡杆的摆动行程,从物理层面限定各挡位的移动边界,不需要额外设置硬限位块,减少了零件数量与装配工序。安装边界方面,箱体底部预留了四个沉头安装孔位,可以直接通过螺栓固定在模拟器操作台的内部安装架上,

  安装孔位的间距符合通用模拟设备操作台的安装孔距标准,不需要额外加工转接板即可完成装配;换挡杆的伸出长度与操作手柄的安装接口,匹配通用的车辆模拟操纵手柄尺寸,手柄上预留的功能按键安装槽可以集成挡位锁定、辅助制动等模拟功能按键,不需要额外改造操纵杆结构。设计过程中优先考虑了操作行程的匹配,换挡杆的前后摆动角度与左右选挡角度完全参照真实轨道车辆H型换挡槽的行程参数,每个挡位对应的球脚轮卡入圆槽的位置经过反复调整,确保空挡位置的回中力度均匀,各挡位的卡滞位置清晰,不会出现跨挡、跳挡的问题;两个高挡位的压缩弹簧预紧力经过测算,既能够提供明显的挡位区分手感,又不会因为阻力过大造成操作疲劳,适配长时间模拟训练的操作需求。

  内部的转轴部位采用自润滑衬套设计,不需要定期加注润滑脂即可保持长期顺滑转动,降低了模拟设备的日常维护工作量;箱体侧面预留的小孔为挡位信号传感器的安装位,可以在不拆解箱体的情况下直接安装非接触式位置传感器,实时采集换挡杆的位置信号传输给模拟系统,实现操作动作与仿真画面的实时联动。从结构强度来看,箱体采用薄壁结构设计,在保证安装刚度的前提下尽可能降低整体重量,内部的加强筋布置在转轴安装座与弹簧安装位附近,抵消反复操作产生的局部应力,避免长期使用后出现安装座变形、挡位偏移的问题;换挡杆采用高强度合金钢加工,表面做硬化处理,与球脚轮接触的圆槽部位经过抛光处理,降低接触摩擦阻力,延长机构的整体使用寿命。
