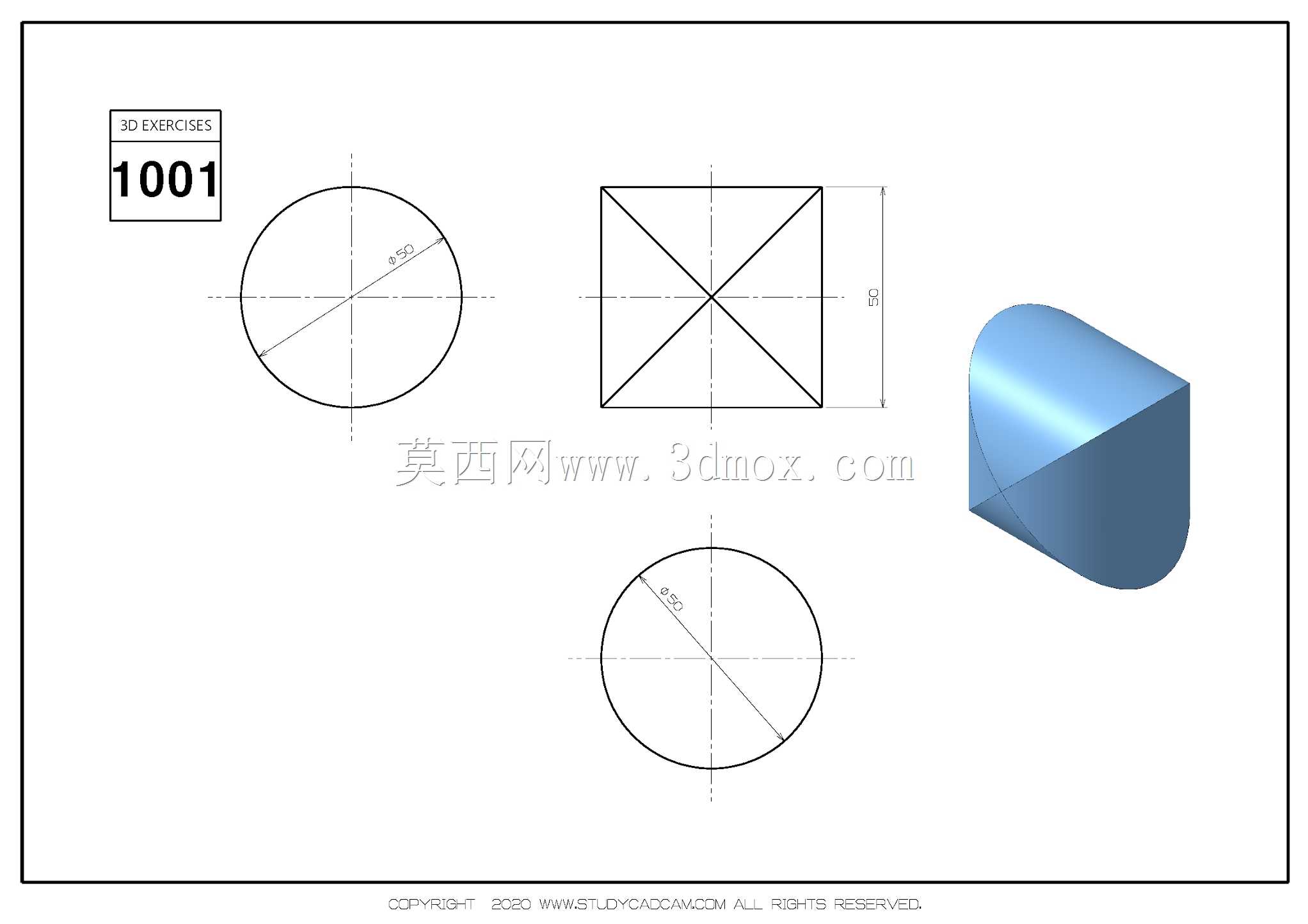

双圆柱截切立方体几何造型结构

　　在机械结构的几何原理验证、传感器标定工装的基准结构设计场景中，这类由正交圆柱截切立方体形成的特殊几何造型，有着非常实际的应用价值。很多接触式位移传感器、轮廓扫描传感器的标定环节，需要具备已知空间曲面交线的标准件作为校准基准，这类截切形成的结构，其曲面交线的数学模型完全可通过解析几何精准推导，不存在建模误差带来的基准偏差，能够为传感器的测量精度校验提供可靠的参照。从设计思路来看，这类结构的核心逻辑是利用两个轴线互相垂直的圆柱面，对正六面体的相邻棱边区域做截切处理，两个圆柱的轴线分别平行于立方体的两个正交棱边方向，圆柱半径与立方体对应方向的边长参数匹配，确保截切后形成的曲面能够平滑过渡，不会出现突兀的棱边或者曲面断裂。实际建模过程中，

　　不需要复杂的曲面放样操作，只需要先建立基准立方体，再分别绘制两个正交方向的圆柱草图，通过布尔求交或者切除操作，就能得到最终的实体结构，整个建模过程的参数关联性极强，调整圆柱半径或者立方体边长，就能快速生成不同尺寸比例的同类型结构，适配不同的标定场景需求。从安装边界来看，这类结构的基准安装面通常保留立方体未被截切的三个正交平面，这三个平面的平面度、相邻面的垂直度都可以按照工装设计的公差要求做精度控制，安装时可以直接通过这三个基准面定位在传感器标定台的T型槽工作台或者光学平板上，不需要额外设计复杂的装夹结构，定位基准与设计基准完全重合，能够有效降低装夹带来的系统误差。结构本身的截切曲面部分，其表面粗糙度可以根据标定需求调整，

　　用于光学类传感器标定时，可以做哑光处理避免反光干扰，用于接触式传感器标定时，可以将表面处理到较高的光洁度，减少测头接触时的摩擦误差。在日常的几何建模教学、空间机构的运动轨迹验证场景中，这类结构也能发挥作用，其曲面形成的封闭轮廓可以作为运动副的轨迹约束面，验证特定运动路径下的构件干涉情况，很多做空间凸轮机构设计的工程师，也会参考这类正交圆柱截切的曲面生成逻辑，优化凸轮工作面的轮廓曲线，减少凸轮运动过程中的刚性冲击。不同于常规的标准几何件，这类截切结构没有统一的成品采购渠道，大多需要根据实际的标定空间、传感器测量行程做定制化的参数调整，建模时需要特别注意两个圆柱面的相交线位置，要确保交线完全落在立方体的实体范围内，

　　避免出现薄壁或者尖角结构，影响整体的结构刚性，毕竟作为标定基准件，长期使用过程中的形位公差稳定性是核心要求，过薄的结构会在温度变化或者装夹受力时产生形变，直接影响标定精度。实际加工这类结构时，通常采用五轴加工中心一次装夹完成所有曲面和基准面的加工，避免二次装夹带来的位置误差，加工完成后还需要通过三坐标测量机对曲面的轮廓度、基准面的形位公差做全尺寸检测，确保实际加工出的结构和三维模型的理论尺寸偏差控制在允许范围内。很多刚接触三维建模的工程师，在处理这类正交曲面截切实体的结构时，容易出现曲面缝合失败、布尔运算报错的问题，本质上是没有理清两个圆柱面和立方体各个面的相交逻辑，建模时先明确两个圆柱的定位基准，确保圆柱的轴线完全对齐立方体的棱边方向，圆柱的端面延伸范围完全覆盖立方体的截切区域，就能避免大部分的建模报错问题。这类结构虽然看起来造型简单，但是其背后的几何逻辑，在很多精密机械设计、传感器标定工装设计、空间机构运动验证场景中都有广泛的应用，掌握这类基础几何造型的设计逻辑，能够为后续更复杂的曲面结构设计打下扎实的基础。
