桌面式电磁驱动动力装置结构设计

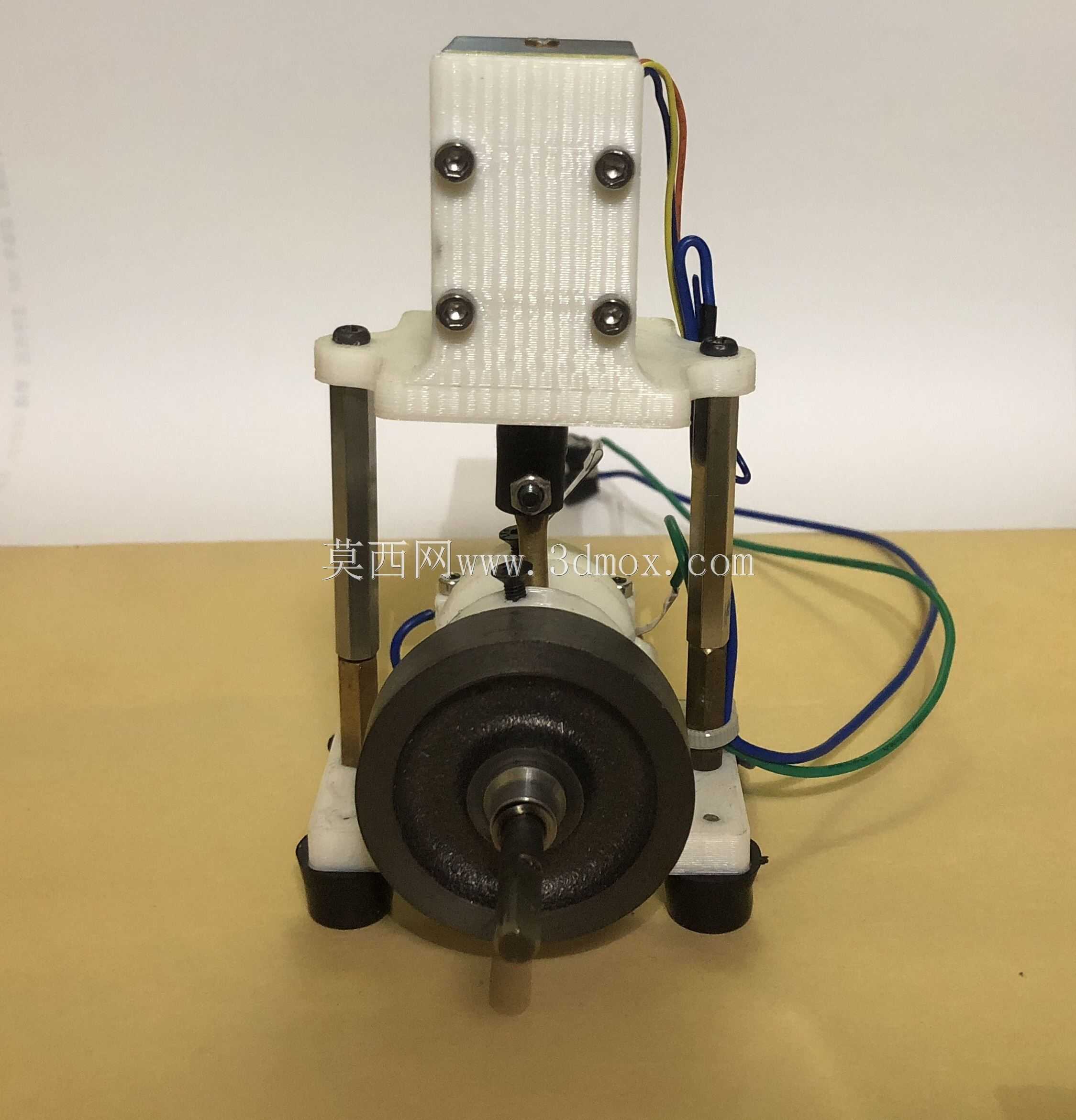

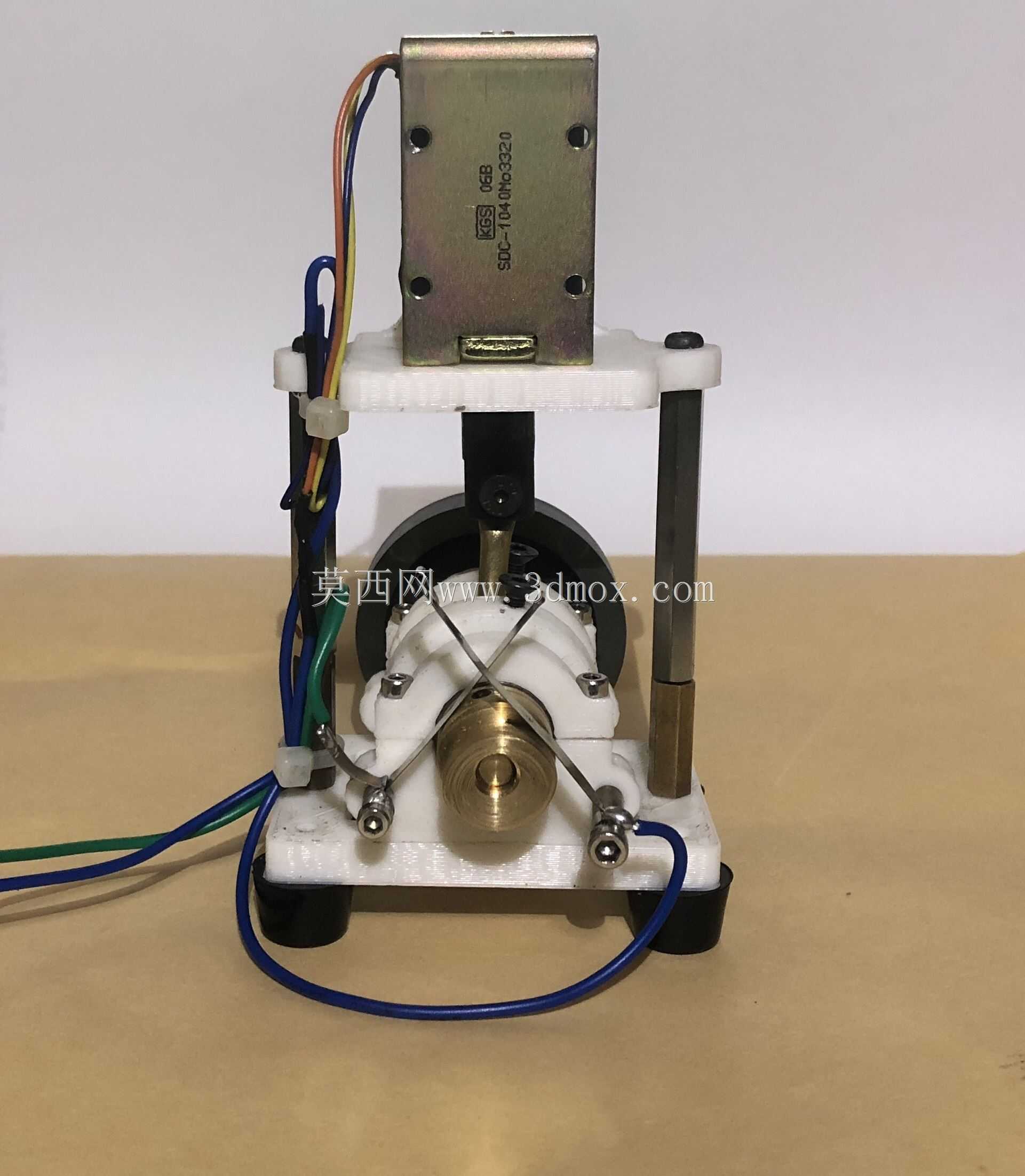

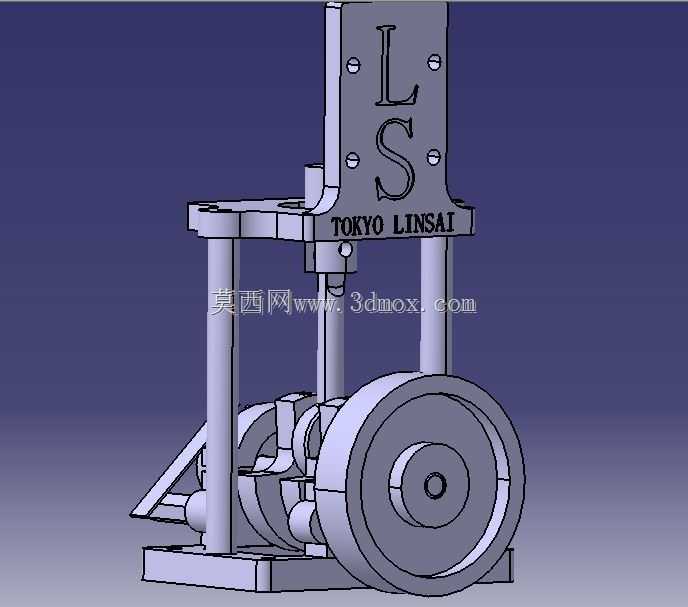

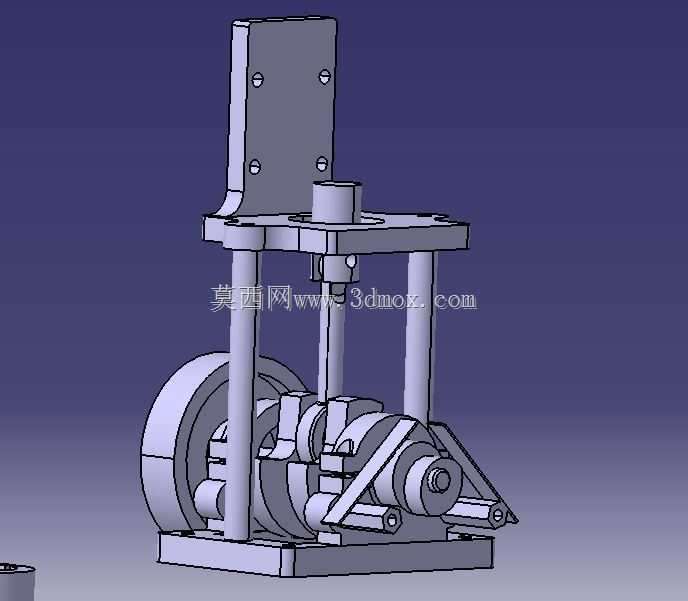

　　这款电磁驱动动力装置，核心是利用电磁力替代传统内燃机的燃油燃烧做功，实现旋转动力输出，整体采用分层堆叠的框架式结构，下层为做功与传动集成单元，上层为电磁驱动模块，通过四根立式支撑柱完成上下层的连接固定，支撑柱下端设置防滑橡胶脚垫，可直接放置于平整实验台面使用，无需额外复杂安装固定。从实际应用场景来看，这类小型电磁动力装置既可以作为高校机械原理、电磁学课程的演示教具，帮助学习者直观理解电磁能到机械能的转换过程、曲柄滑块机构的运动传递逻辑，也可作为小型桌面实验设备的动力源，为低负载的往复-旋转转换实验提供动力输入，部分同原理的小型化结构还可用于科普展品的互动单元，让参观者直观观察电磁动力的运行状态。

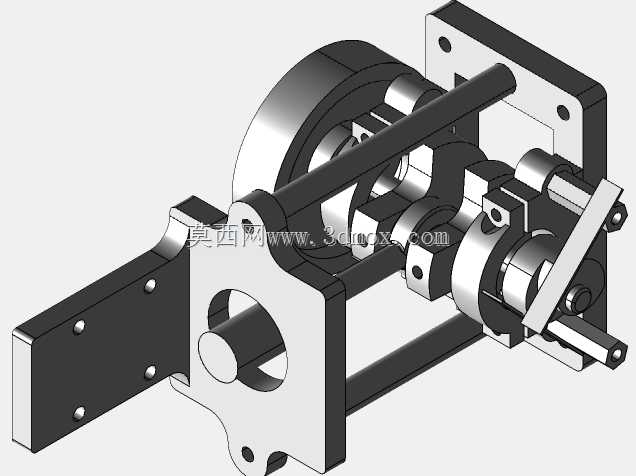

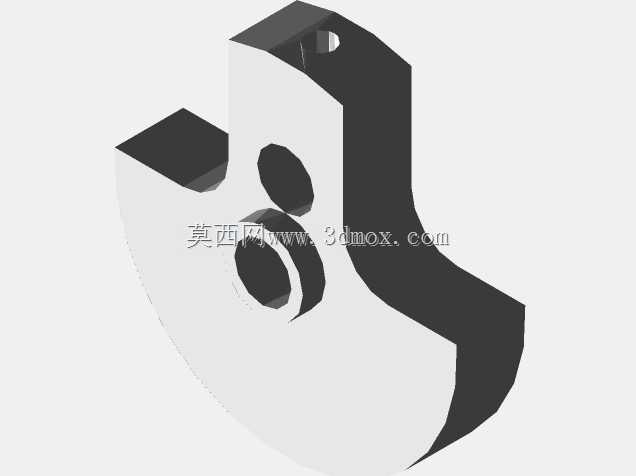

　　在功能特性上，装置通过电磁模块的通断控制产生往复吸合作用力，驱动下方的作动杆做直线往复运动，再通过十字交叉布置的曲柄传动结构，将直线往复运动转换为飞轮的旋转运动，飞轮自身的转动惯量可以抵消往复运动的死点冲击，保证输出旋转运动的连续性；装置的接线端预留了多组接线引脚，可适配不同电压等级的直流供电输入，使用者可通过调整供电电压、通断频率改变输出转速与扭矩，满足不同实验场景的动力需求。传动部位的铰接点采用微型滚珠轴承配合金属销轴，大幅降低运动过程中的摩擦损耗，减少长期运行的磨损量，提升装置的运行稳定性与使用寿命。

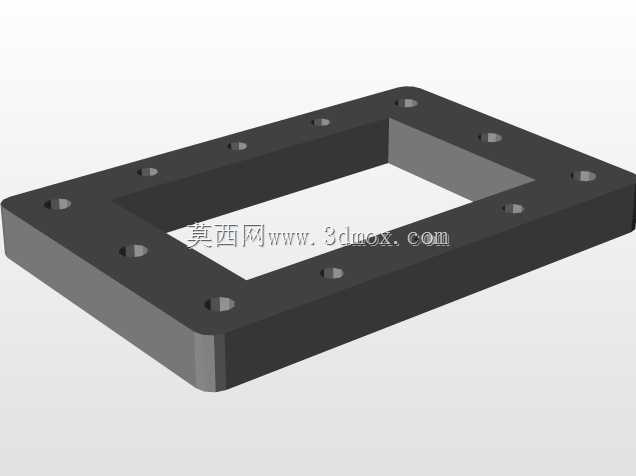

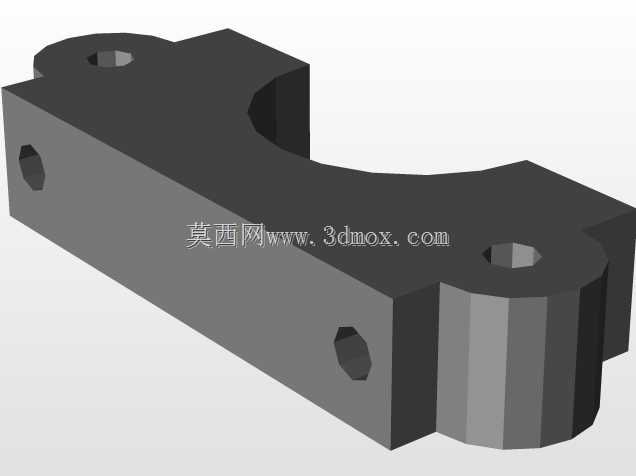

　　设计思路上，整体采用模块化拆分逻辑，电磁驱动模块作为独立单元通过螺栓固定在上层安装板上，可根据实验需求快速更换不同吸力规格的电磁组件，无需拆解整个传动结构；下层传动单元的主体支架采用绝缘工程材质加工，既可以隔绝电磁模块可能产生的漏电流，提升实验操作的安全性，又能降低整体结构重量，减少运动过程中的惯性负载。结构设计时充分考虑了安装边界，整体外形尺寸控制在手掌可托举的范围内，横向宽度不超过120mm，纵向深度不超过100mm，整体高度不超过150mm，放置在标准实验台面上不会占用过多操作空间；支撑柱的安装孔位采用对称布置，若需要将装置集成到其他实验设备中，可直接通过下层支架的四个安装孔完成螺栓固定，安装孔的孔距按照标准小型安装基准设计，适配多数桌面实验架的安装尺寸。

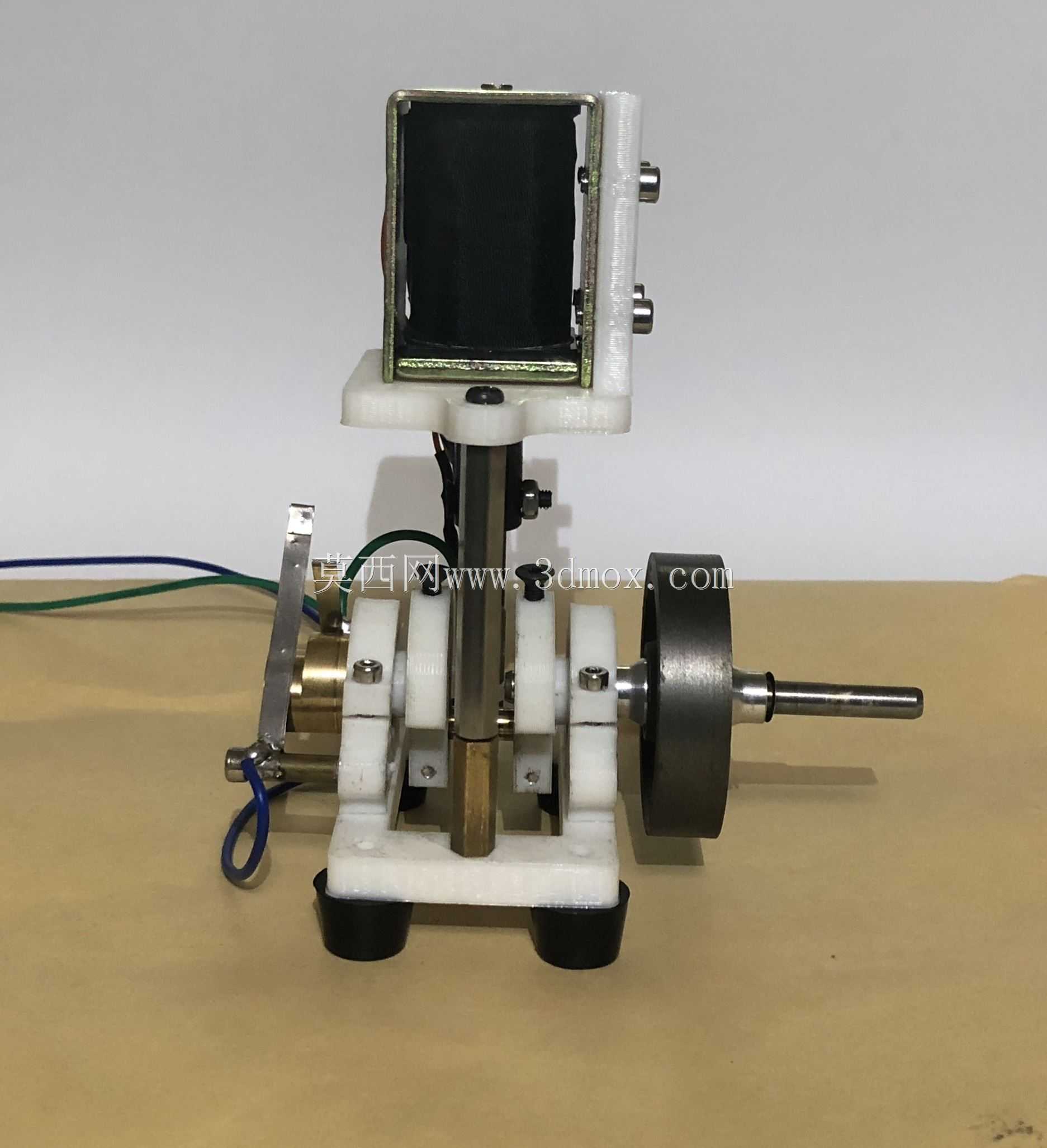

　　细节设计上，电磁模块与作动杆的连接部位设置了缓冲垫片，避免电磁吸合时的刚性冲击直接传递到传动机构，降低运行过程中的噪音；飞轮采用偏心配重设计，可在电磁驱动力断开后依靠自身惯性维持数圈的旋转运动，更直观展示动能存储的效果；所有外露的接线端都做了绝缘套防护，避免实验过程中误触带电部位，传动部位的运动间隙经过反复调校，既保证运动过程无卡滞，又不会出现过大的间隙导致运动冲击。不同于传统燃油发动机需要复杂的配气、供油结构，这款电磁动力装置的结构更加简洁，运动部件数量少，维护难度低，非常适合用于原理演示与小型动力实验场景，建模过程中对每个运动部件的配合公差都做了对应设置，可直接用于运动仿真验证，观察不同通断频率下的机构运动状态，也可作为电磁类动力装置设计的参考原型，帮助设计人员快速验证结构布局的合理性。
