汽车发动机活塞连杆总成结构设计

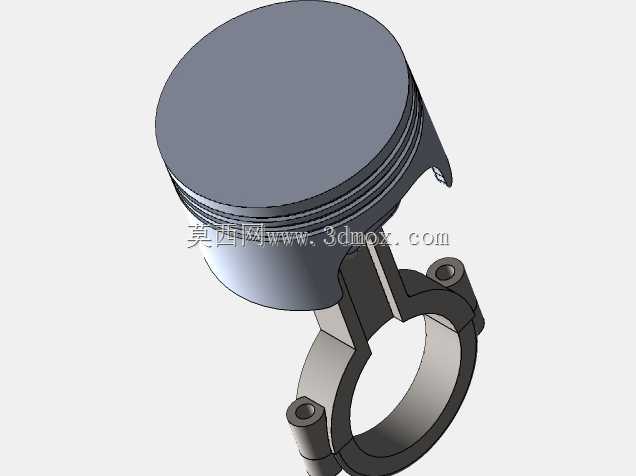

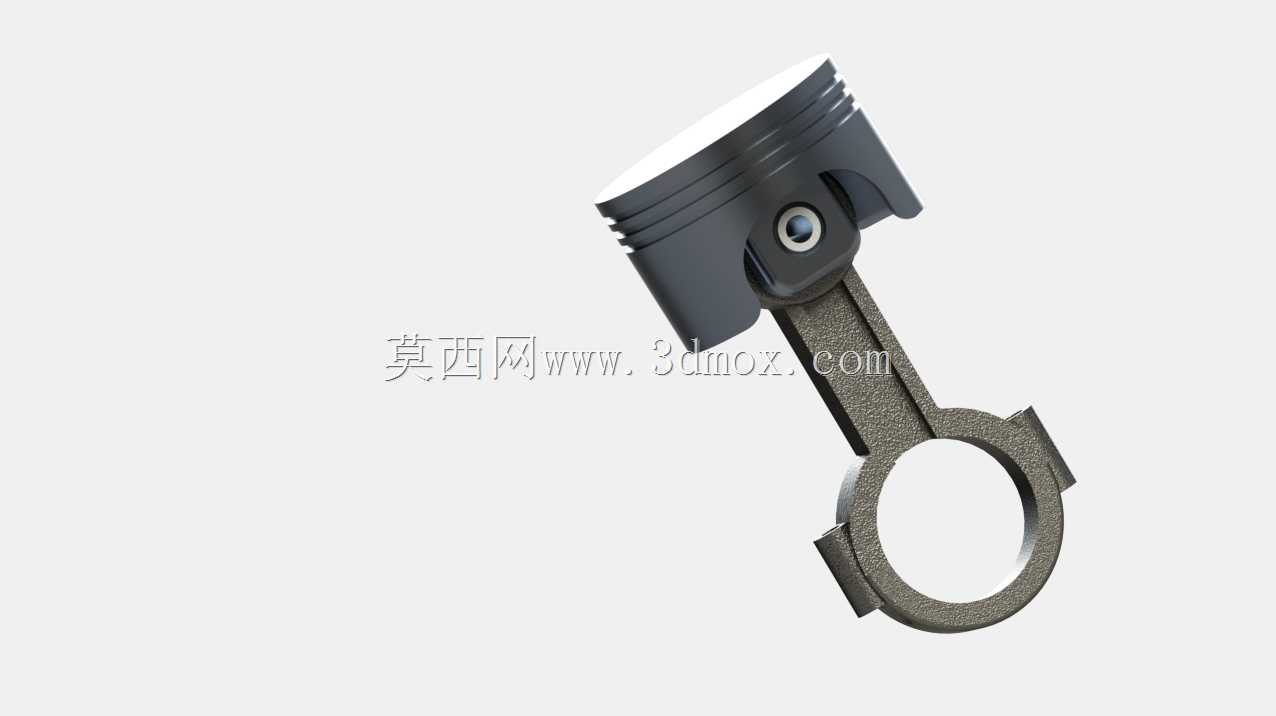

　　这套活塞连杆组件是内燃机曲柄连杆机构的核心运动部件，直接承担着将燃烧室内燃气爆发压力转化为曲轴旋转扭矩的核心功能，广泛适配小排量往复式汽油发动机的动力输出需求。在整机运行过程中，活塞头部直接接触燃烧室高温高压燃气，顶部的凹坑结构配合气缸盖、气缸壁共同构成燃烧室的一部分，环带区域开设的三道环槽分别用于安装气环与油环，两道气环负责密封燃烧室的高压燃气，避免燃气窜入曲轴箱造成功率损失，下方的油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与机油消耗异常。活塞裙部采用型线优化设计，在冷态下呈现微小的椭圆形态，长轴垂直于活塞销轴线方向，能够抵消热态下活塞因受热膨胀、侧压力作用产生的形变，

　　保证活塞在气缸内往复运动时始终保持合理的配合间隙，避免出现拉缸、敲缸等故障。活塞销采用全浮式安装设计，销座孔内加工有卡簧槽，通过弹性卡簧限制活塞销的轴向窜动，防止销端刮伤气缸壁，工作状态下活塞销可在连杆小头衬套与活塞销座孔内自由转动，让磨损均匀分布在整个销的表面，提升部件使用寿命。连杆部分采用工字形截面设计，在保证结构强度与刚度的前提下尽可能降低往复运动质量，减少高速运转时的惯性力载荷，连杆小头加工有衬套安装孔，压入青铜衬套后与活塞销配合，衬套上开设的油孔与连杆杆身内钻设的压力油道连通，将曲轴轴颈处的压力润滑油引导至活塞销配合面，实现运动副的持续压力润滑。连杆大头采用剖分式结构，通过连杆螺栓与连杆盖紧固，剖分面采用平切口设计，

　　适配多数小排量汽油机的连杆加工工艺，大头孔内安装轴瓦，与曲轴连杆轴颈配合，轴瓦表面的减磨合金层能够降低摩擦阻力，同时承受曲轴旋转带来的交变冲击载荷。设计过程中需要严格控制活塞的压缩高尺寸，这一参数直接决定发动机的实际压缩比，压缩比偏差过大会导致发动机爆震风险升高或者动力输出不足，同时需要校核活塞在上止点时与气缸盖、气门的安全间隙，避免活塞运动到上止点位置时与气门发生运动干涉，造成气门弯曲、活塞顶破损等严重故障。连杆的大小头中心距是核心安装尺寸，直接影响发动机的冲程与压缩比参数，加工过程中需要严格控制两孔的平行度与中心距公差，平行度超差会导致活塞在气缸内出现偏磨，造成气缸漏气、机油消耗异常等问题。活塞环的开口间隙、侧隙、

　　背隙都需要按照设计要求严格匹配，间隙过小会导致热态下活塞环膨胀卡滞在环槽内，失去密封作用，间隙过大则会导致密封性能下降，燃气窜漏量增大。整套组件的质量需要严格分组，同一台发动机装配的活塞连杆组质量差需要控制在极小的公差范围内，避免曲轴运转时出现过大的不平衡量，导致发动机振动超标、轴承磨损加剧。在实际装配场景中，活塞连杆组需要与气缸体、曲轴、气缸盖等部件精准匹配，活塞顶部的朝前标记需要与发动机前端方向对齐，连杆盖的安装方向也有明确的定位要求，避免装反导致油道不对中、配合间隙异常。组件工作时需要承受最高可达数兆帕的燃气爆发压力，同时承受每分钟数千次往复运动产生的交变惯性力，因此在结构设计时通过有限元分析对活塞销座、连杆杆身、大头结合面等应力集中区域进行了结构优化，在应力集中位置设置合理的过渡圆角，避免应力集中导致的部件疲劳断裂。活塞内部的冷却油腔设计能够让机油从连杆油道喷入活塞内部，带走活塞头部的热量，降低活塞的工作温度，避免高温下活塞材料强度下降、热变形量超标。
