镂空交织莫比乌斯环形结构创意构件

　　在做结构创意验证、教学演示道具以及特种传动连接件的设计过程中，这类基于莫比乌斯拓扑原理打造的环形镂空构件，往往能打破常规环形零件的功能边界。常规的闭环环形构件，内外曲面是完全独立的两个面，在做连续轨迹传导、无断点曲面走线、或者需要单曲面覆盖整个环体的场景下，往往需要做拼接、断点处理，不仅增加装配工序，还会在长期运行中因为接缝处的应力集中出现磨损、断裂问题。而这款莫比乌斯条形构件，从拓扑结构上就实现了单曲面连续闭环，整个环体不存在明确的内外侧分界，曲面沿着环体走向自然扭转180度后完成闭合，从根源上消除了传统闭环环的曲面断点问题。

　　从实际应用场景来看，这类结构首先可以用在教学演示领域，作为机械原理、拓扑学教学的实体展示件，能让学习者直观理解单侧曲面的空间特性，比平面示意图的感知度强很多，在高校工程实训、科普场馆的互动展项里，这类实体构件能让参观者直接触摸、观察曲面的连续走向，理解空间几何的特殊形态。其次在特种传动场景里，这类连续曲面的环形件可以作为无断点导轨的基础载体，搭配滑动副使用时，滑动件可以沿着环体曲面做无限循环运动，不需要在接缝处做换向或者轨迹补偿，能大幅简化循环传动机构的结构设计，减少换向零件的数量，降低整个传动系统的故障概率。另外在文创产品、装饰性机械结构里，这类镂空交织的形态本身具备很强的视觉张力，不需要额外做装饰性加工，本身的结构形态就具备工业美学特征，可以作为高端机械摆件、定制化机械饰品的核心结构件使用。

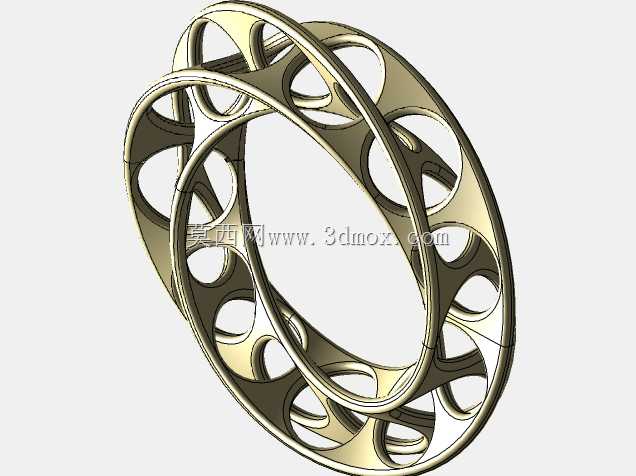

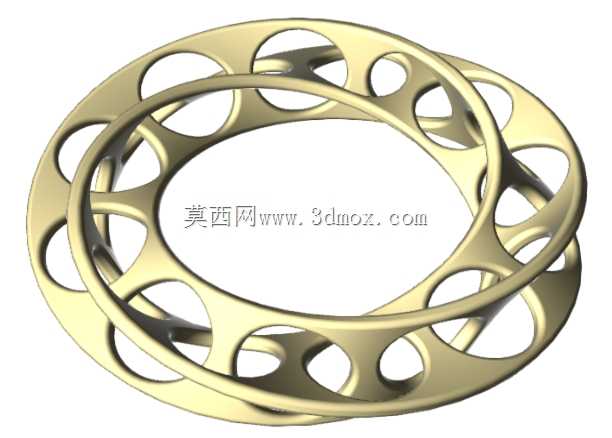

　　从设计思路上拆解，这款构件没有采用实心环体的设计，而是沿着莫比乌斯环的走向做了等宽的条形带延伸，同时在条形带上均匀布置了圆形镂空孔，这些镂空孔不是随意开设的，首先是沿着条形带的中心线等距排布，孔的边缘做了等半径的圆角过渡，避免开孔位置出现应力集中的问题，在保证结构整体刚性的前提下，尽可能降低构件的整体重量，对于需要做高速循环运动的场景来说，减重能直接降低驱动端的负载，减少运行过程中的惯性冲击。其次，这些镂空孔也可以作为安装定位孔使用，需要在环体上加装附属零件时，可以直接通过孔位做螺栓连接或者卡扣固定，不需要额外在曲面上焊接安装座，避免焊接带来的曲面变形问题。环体的截面采用了等厚度的矩形截面，截面的棱边全部做了小圆角钝化处理，一方面是避免锐边在装配、使用过程中造成划伤，另一方面也能减少截面突变带来的应力集中，提升构件的抗疲劳强度，在长期循环受力的场景下，能有效延长使用寿命。

　　从外形尺寸与安装边界来看，这类环形构件的整体外轮廓是标准的正圆形投影，安装时只需要预留出对应外径的圆形安装空间，不需要额外预留扭转结构的避让空间，因为整个扭转结构是在环体自身的截面厚度范围内完成的，不会超出外圆的投影边界。环体的轴向厚度和条形带的宽度保持一致，安装时的轴向定位尺寸可以直接按照环体的轴向厚度做配合公差设计，不需要考虑曲面扭转带来的轴向尺寸波动。构件的两个端面虽然是连续扭转的曲面，但在安装基准的设计上，可以选取环体上任意三个均匀分布的镂空孔作为定位基准，通过三点定位的方式实现构件的快速装夹固定，定位精度可以控制在普通机械零件的公差范围内，不需要做特殊的定制工装就能完成装配。

　　在实际建模过程中，这类结构的核心难点在于曲面扭转的连续性控制，不能出现曲面褶皱、曲率突变的问题，否则在后续做3D打印或者机加工的时候，会出现刀路断层、打印层厚不均的问题。设计时需要先搭建莫比乌斯环的中心引导线，保证引导线的曲率连续，再沿着引导线扫掠出等截面的条形带，之后在条形带的法向平面上绘制镂空孔的轮廓，沿着曲面法向做切除，最后对所有的棱边做统一的圆角处理，才能保证整个构件的曲面顺滑，没有加工死角。如果是用于机加工的场景，还需要考虑刀具的可达性，镂空孔的直径要大于加工刀具的直径，圆角半径要匹配刀具的圆角参数，避免出现刀具无法加工的死角。如果是用于3D打印的场景，还要考虑支撑的添加位置，尽量把支撑设置在镂空孔的内侧，减少支撑拆除后对外观面的影响，保证构件的外观质量。

　　和传统的环形零件相比，这款莫比乌斯条形构件的核心优势在于结构特性带来的功能拓展性，它不需要复杂的装配结构就能实现连续曲面的闭环特性，在很多需要无断点循环轨迹的场景下，能大幅简化整体机构的设计复杂度，减少零件数量，提升机构的运行可靠性。同时镂空的设计也平衡了结构重量和刚性，不管是做演示教具、传动构件还是装饰结构，都能满足对应的使用需求，不需要做额外的结构修改就能适配不同的应用场景。
