任天堂SFC与NewFC游戏机AV多输出接口座

　　在复古游戏主机硬件维修、复刻改装以及第三方兼容外设开发的场景中，主机本体的音视频输出接口是决定信号输出稳定性、外设适配兼容性的核心结构部件，本次涉及的这款接口结构，正是对应任天堂SFC、NewFC两款经典家用游戏机的AV MULTI-OUT专用输出接插件结构。从实际设备用途来看，该接口承担着主机内部音视频信号向外部显示设备、采集设备传输的物理连接功能，是主机与外部输出链路的第一道物理衔接节点，其结构精度直接决定了插接头插拔的顺畅度、接触引脚的对位精度，长期使用下的结构抗疲劳性能也会直接影响主机的输出信号稳定性，避免出现接触不良导致的音视频断连、色彩偏移、信号噪点等常见硬件故障。从产品功能特性层面拆解，

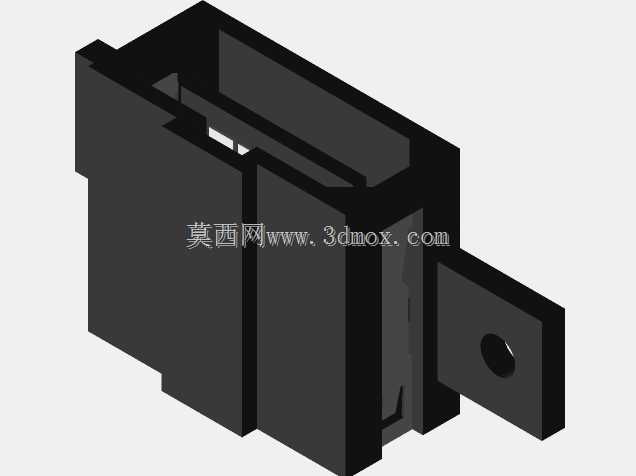

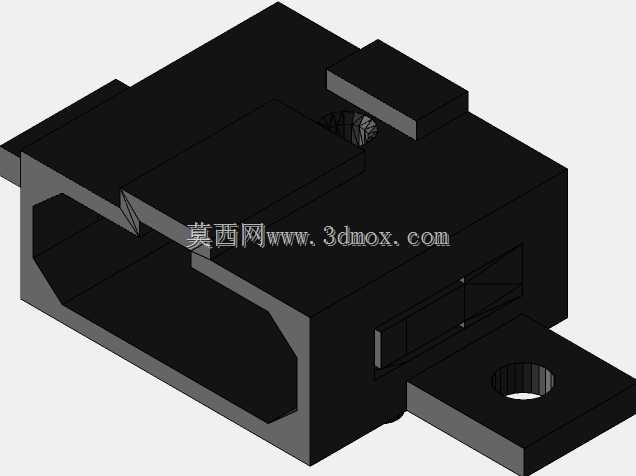

　　该结构采用带侧装固定耳的一体式塑壳基座设计，主体为绝缘塑壳腔体，内部预留了对应多引脚信号端子的排布空间，侧伸的固定耳上开有圆形安装孔，可通过螺丝将整个接口基座牢牢固定在主机后壳的对应安装位上，避免多次插拔后接口出现移位、引脚脱焊的问题。塑壳腔体的内部做了对应插接头的导向限位筋结构，插头插入时可通过筋位自动导正对位，不会出现插偏导致的引脚弯折、针脚短路问题，腔体边缘做了适配主机外壳开口的止口结构，安装后可与主机外壳表面齐平，无突兀凸起或过大装配缝隙。在设计思路上，该结构完全复刻原装接口的装配尺寸边界，整体外形的长宽高参数严格匹配原装主机后壳的预留安装腔，固定耳的安装孔中心距、孔位直径与原装螺丝规格完全适配，

　　不需要对主机外壳进行二次打磨、扩孔修改即可直接替换安装。内部腔体的引脚排布空间完全对应原装多针AV端子的引脚间距、引脚伸出长度，焊接时可直接适配原装规格的插针端子，不需要额外调整引脚位置。塑壳的壁厚设计兼顾了结构强度与安装空间占用，侧壁厚度在保证插拔受力时不发生形变开裂的前提下，尽可能压缩整体占用空间，避免与主机内部的主板元件、屏蔽罩结构发生干涉。从安装边界来看，该接口安装时需从主机后壳内侧对位装入，固定耳贴合在主机壳内部的安装柱端面，通过螺丝锁紧后，接口的插接端端面与主机后壳外表面的高度差控制在合理范围，插头插入后可完全到位，不会出现插头插不到位导致的接触问题。接口塑壳的底部预留了引脚穿出的让位槽，焊接到主板对应焊盘时，

　　引脚可自然穿出与焊盘接触，不需要额外弯折引脚，降低焊接作业的难度。在实际改装场景中，不少第三方开发的SFC、NewFC兼容机主板，也会采用该规格的输出接口来匹配原装AV线、第三方S端子线、分量线等周边配件，该结构的尺寸一致性可保证不同批次的兼容主板都能适配通用的输出线材，不需要单独开模制作专用接口，大幅降低兼容外设的开发与生产成本。对于硬件维修从业者来说，该结构的尺寸精度可直接替换老化损坏的原装接口，解决原装接口长期使用后塑壳开裂、插针松动、固定柱断裂等常见故障，维修后可恢复主机原有的插拔手感与信号传输性能，不会出现第三方劣质接口插拔过松或过紧、接触不良的问题。结构设计上还考虑了长期插拔的磨损余量，塑壳导向筋的拔模角度做了优化，多次插拔后不会出现塑屑脱落堆积在腔体内部导致的接触问题，固定耳的安装孔周边做了局部加厚处理，锁紧螺丝时不会出现塑壳开裂的问题，可承受多次拆装维修的受力需求。
