手机手表一体式磁吸充电底座结构设计

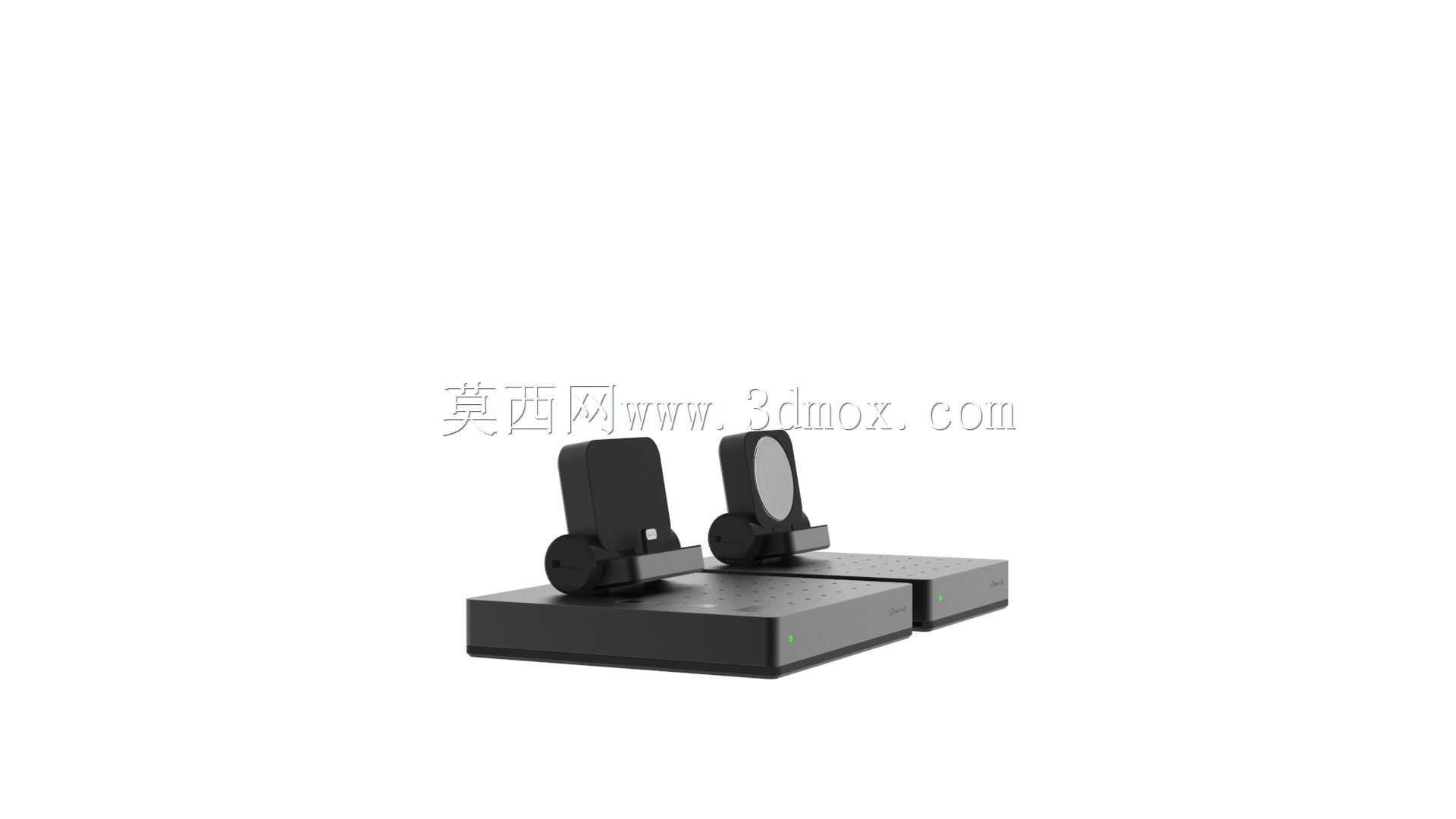

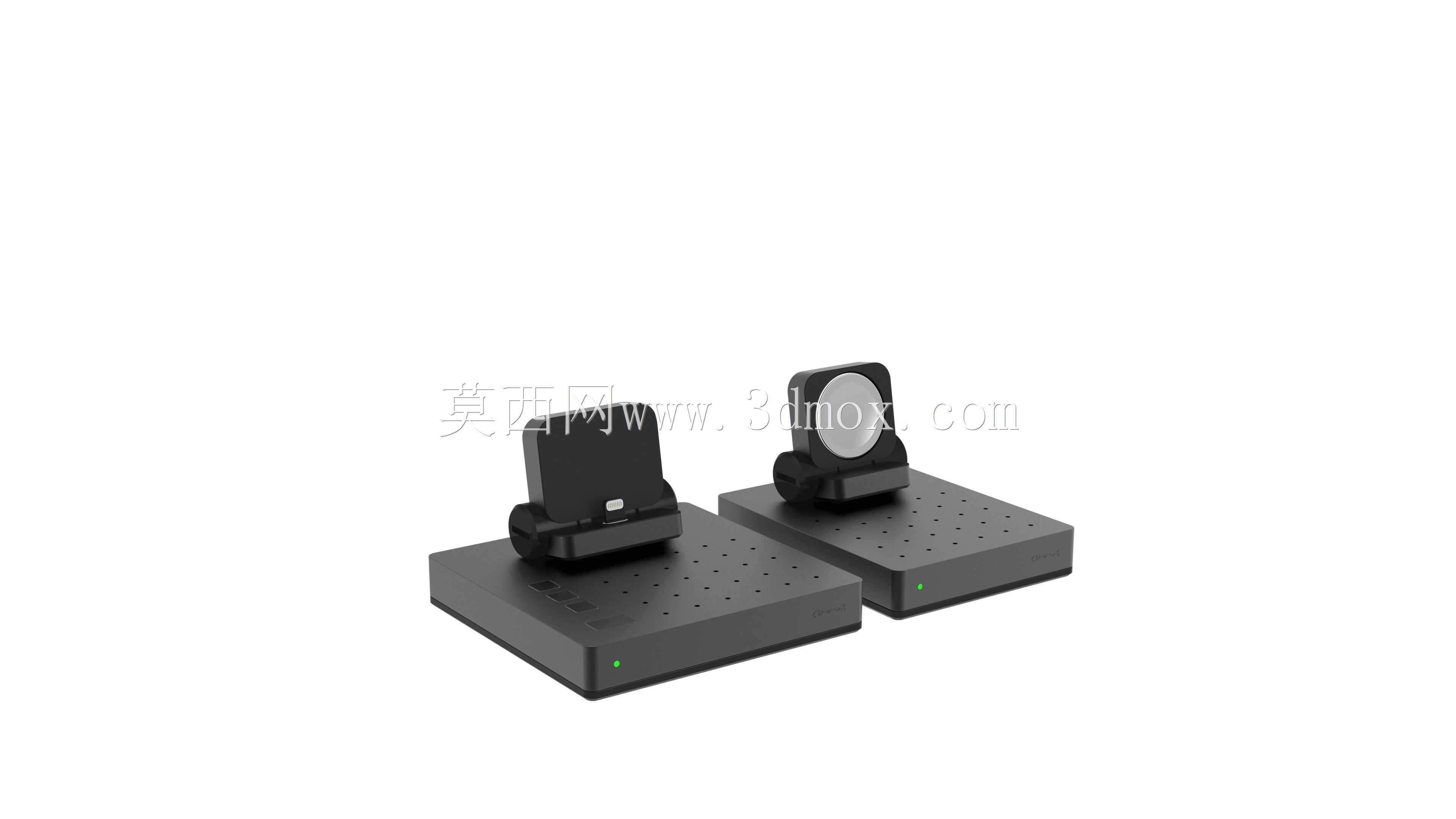

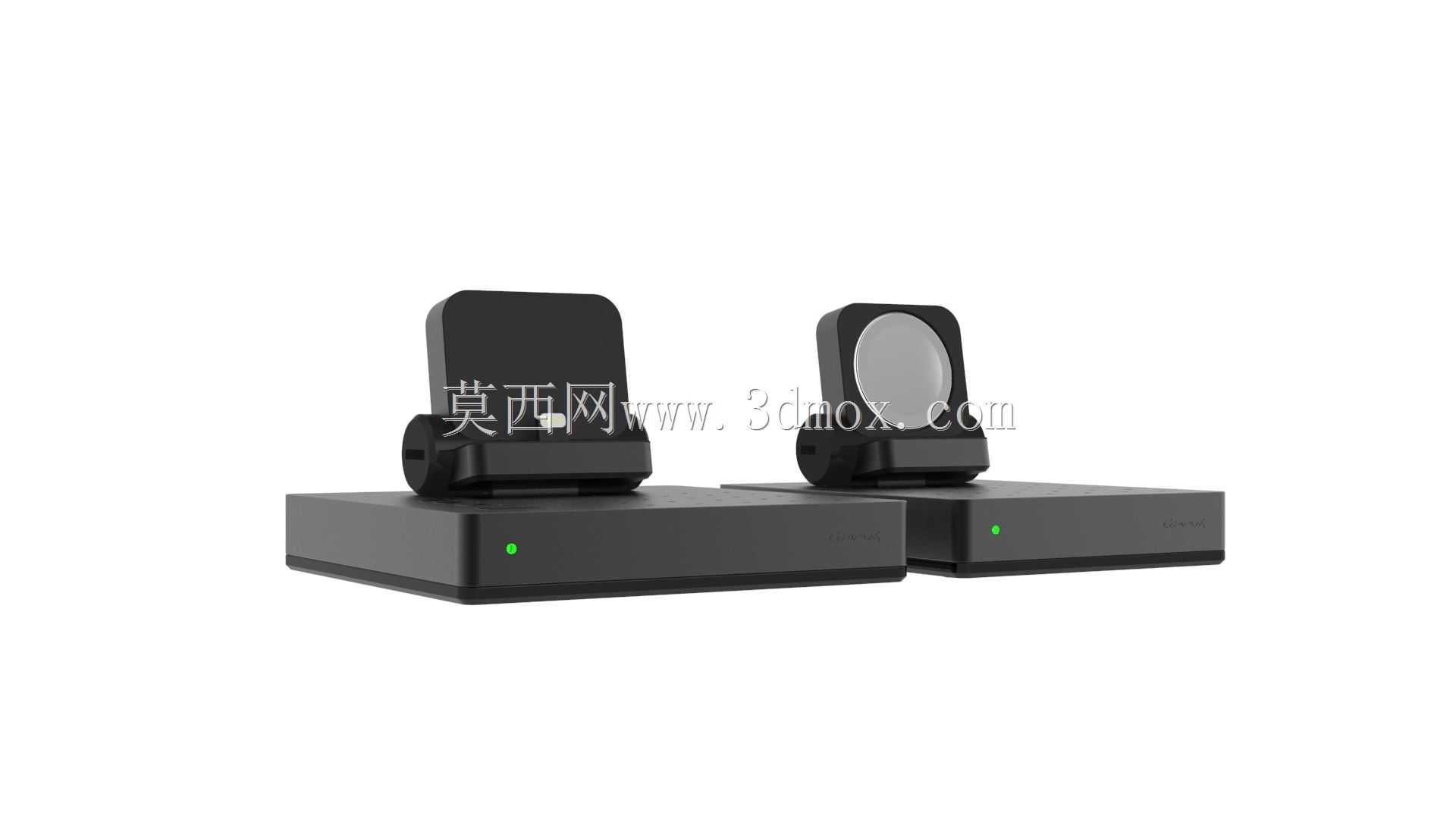

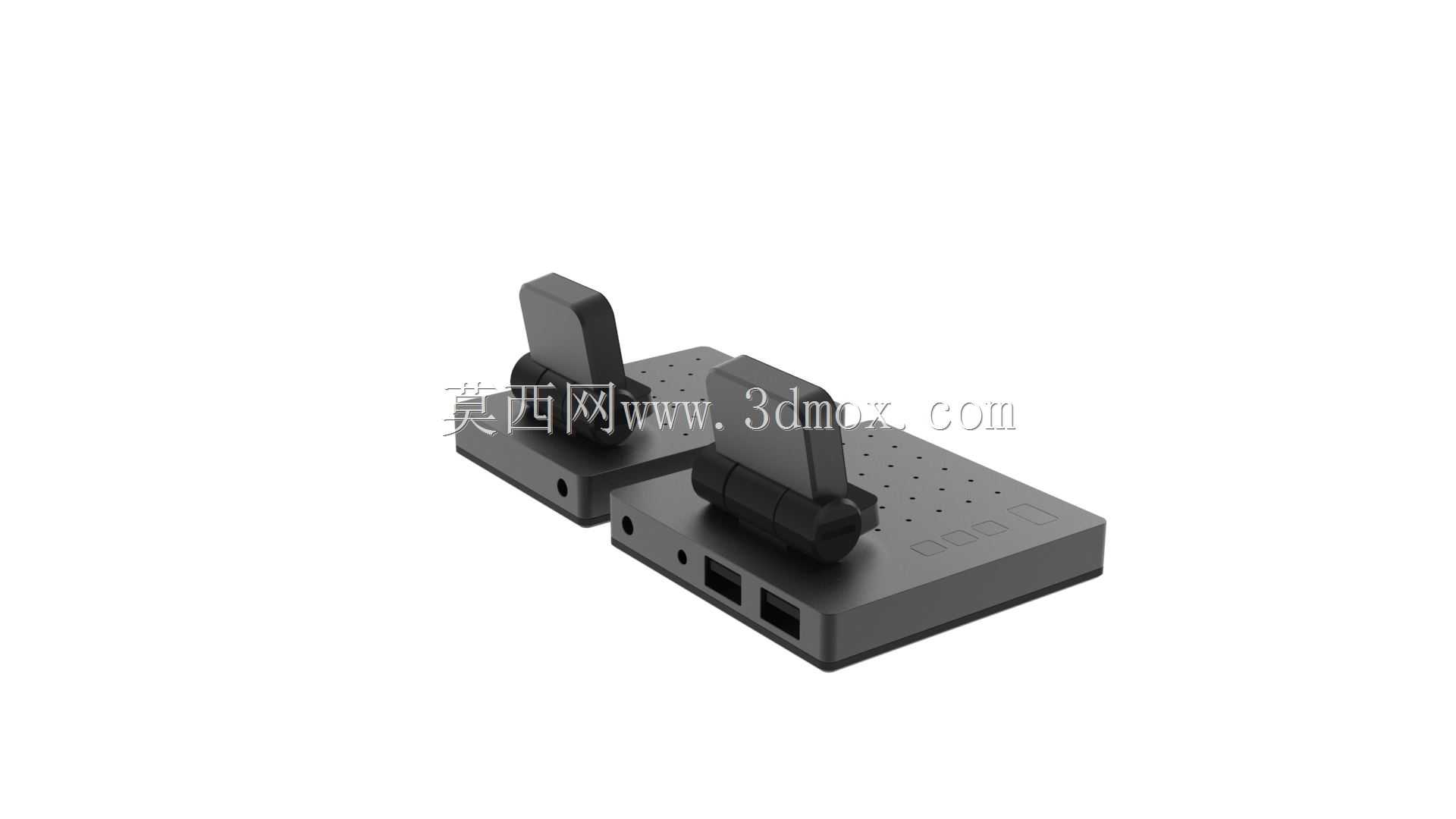

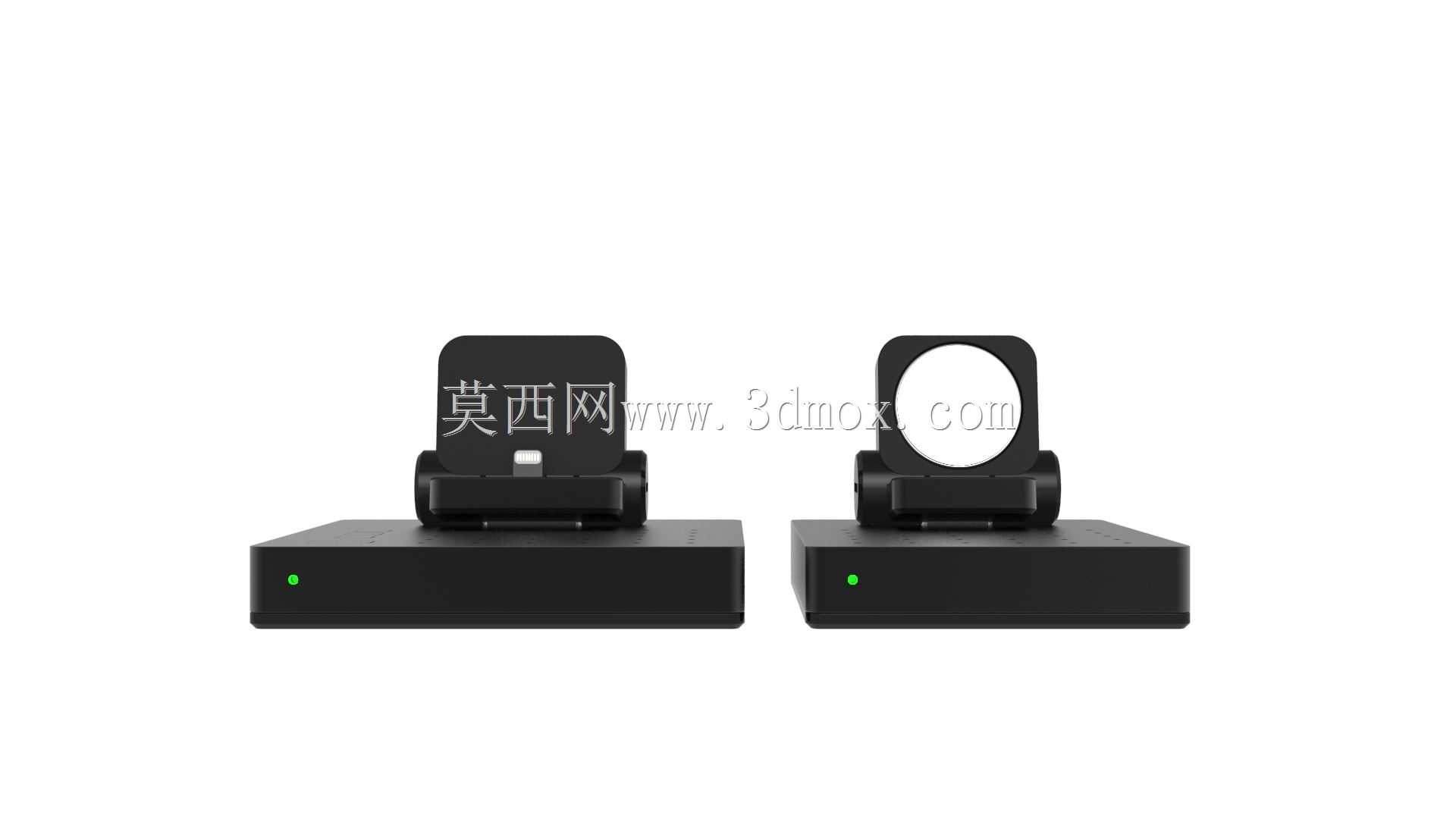

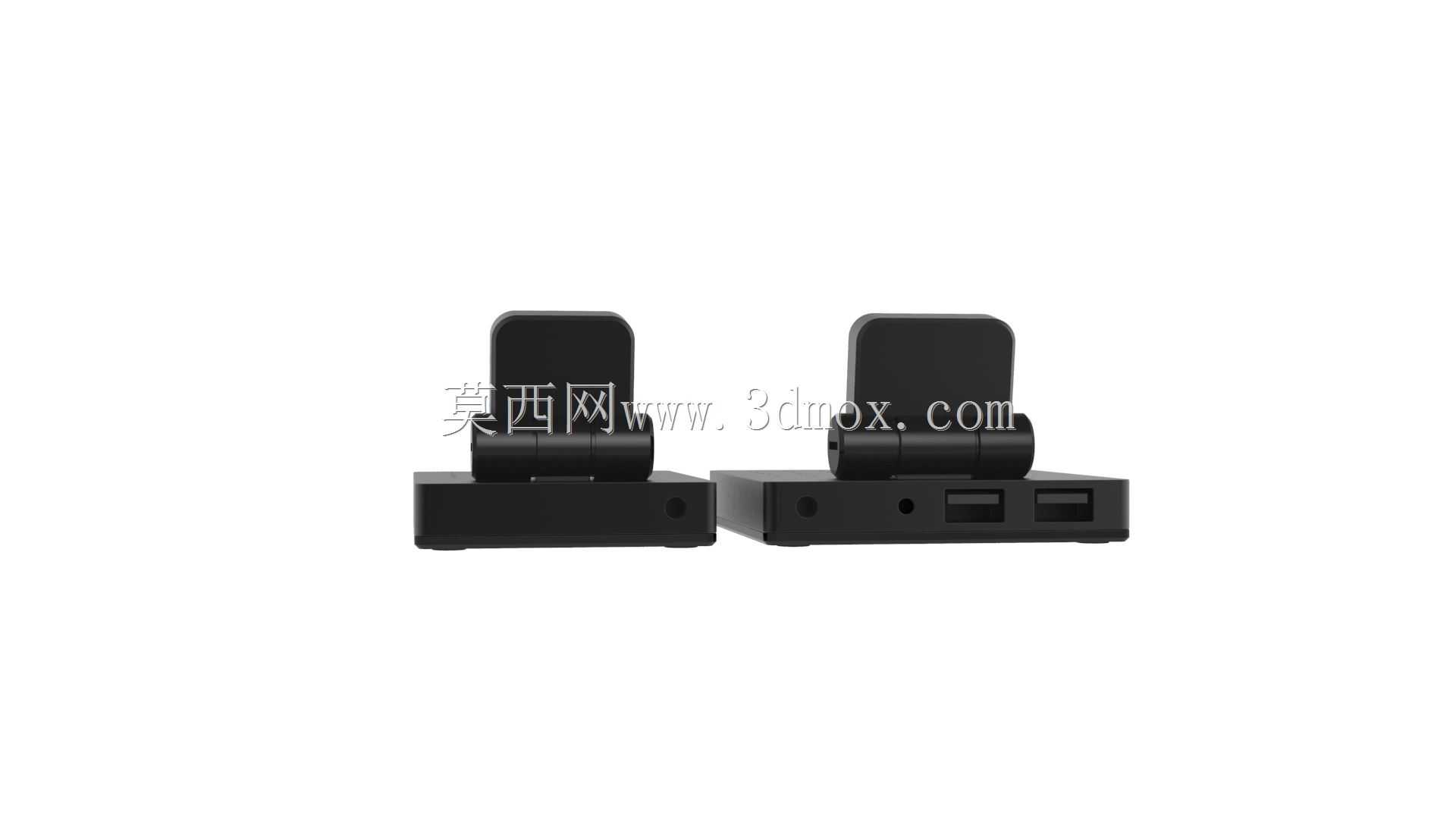

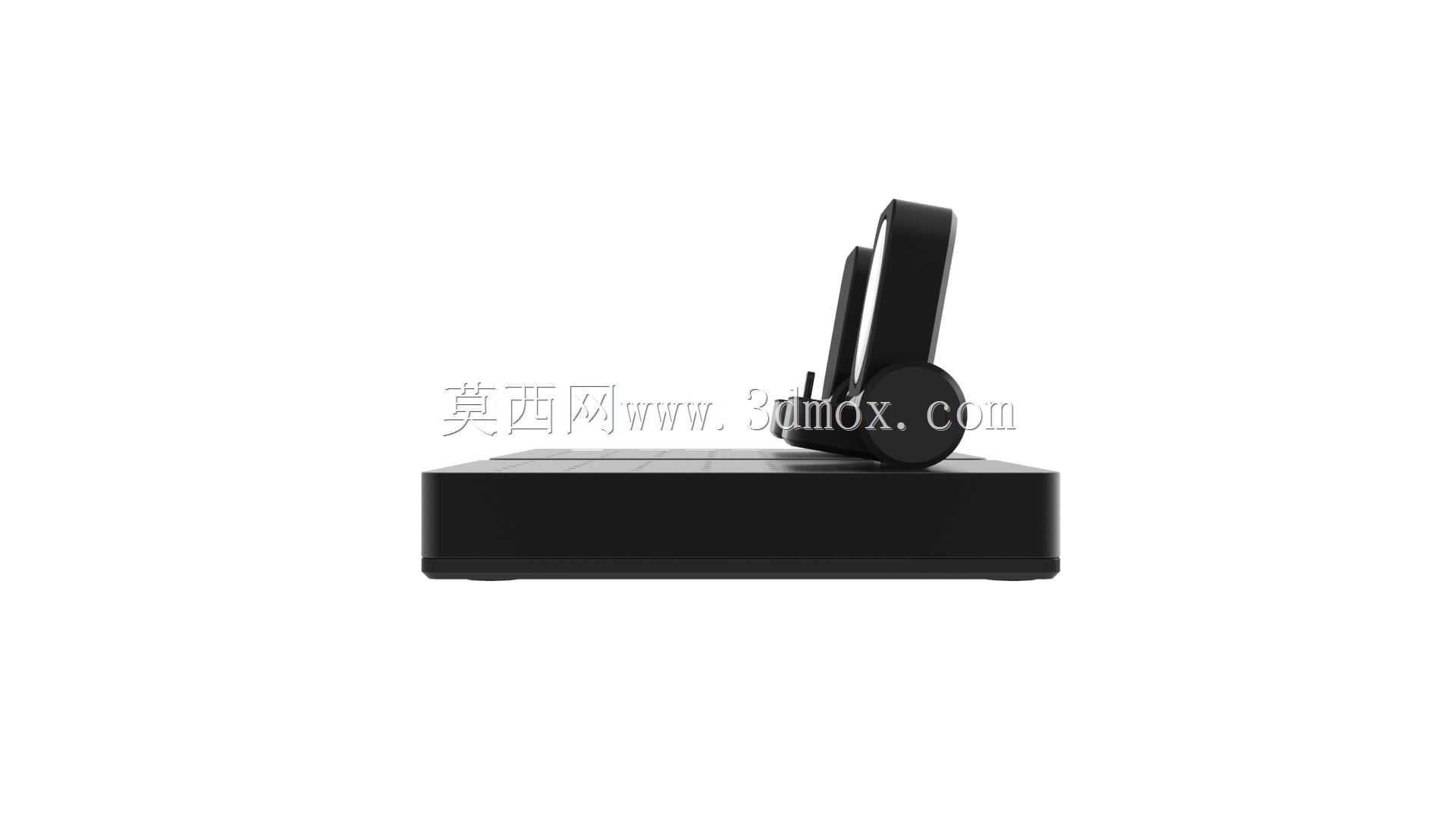

　　日常桌面数码设备充电场景中，手机与智能手表的充电设备往往独立摆放，不仅占用桌面空间，线材杂乱也易造成桌面整洁度下降，该款充电底座的设计核心就是解决两类便携数码设备的集中充电与收纳问题，适配常规直板智能手机与方形表盘智能手表的充电放置需求。从实际使用场景出发，底座采用分体式基座设计，两个独立的充电承托模块共用同一类基座结构，基座整体为扁平长方体造型，底部做了微倒角处理，避免直角边缘磕碰造成的漆面损伤与使用安全隐患，基座表面均匀排布细密的散热通孔，充电过程中模块产生的热量可通过通孔快速散出，避免热量堆积造成充电效率下降与元器件老化加速。基座侧面预留状态指示灯安装位，充电接通、满电状态可通过不同灯光颜色直观反馈，

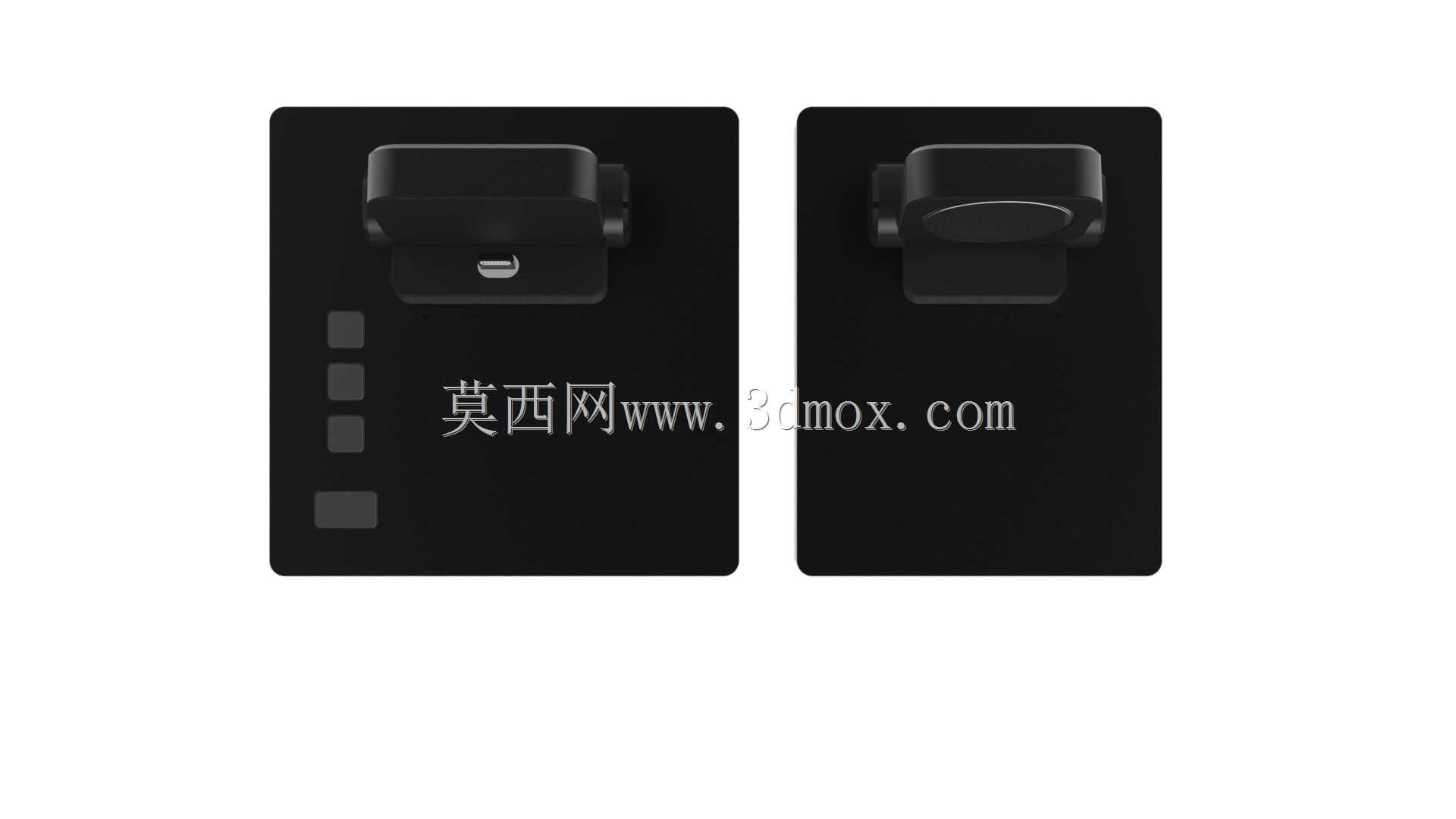

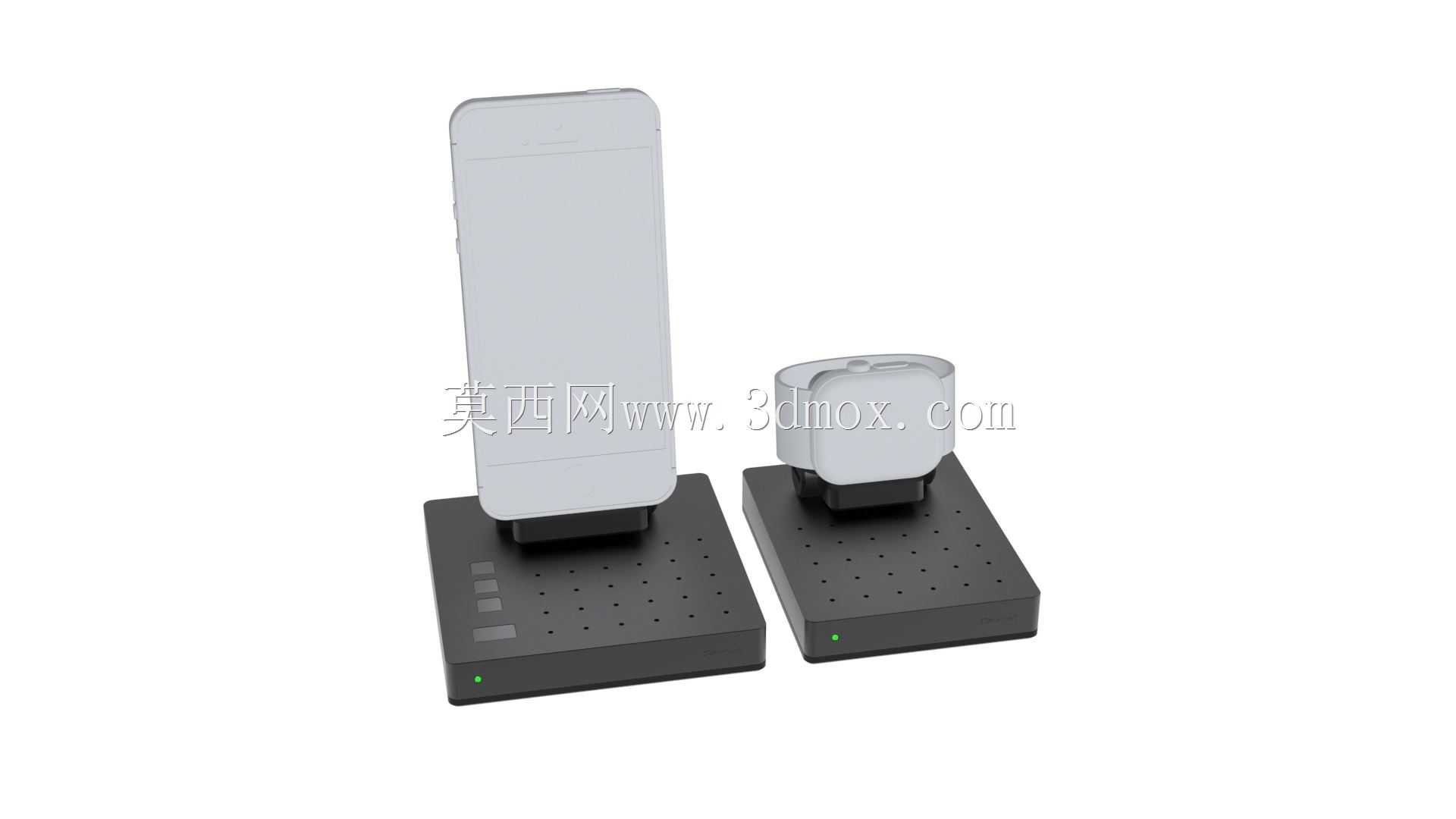

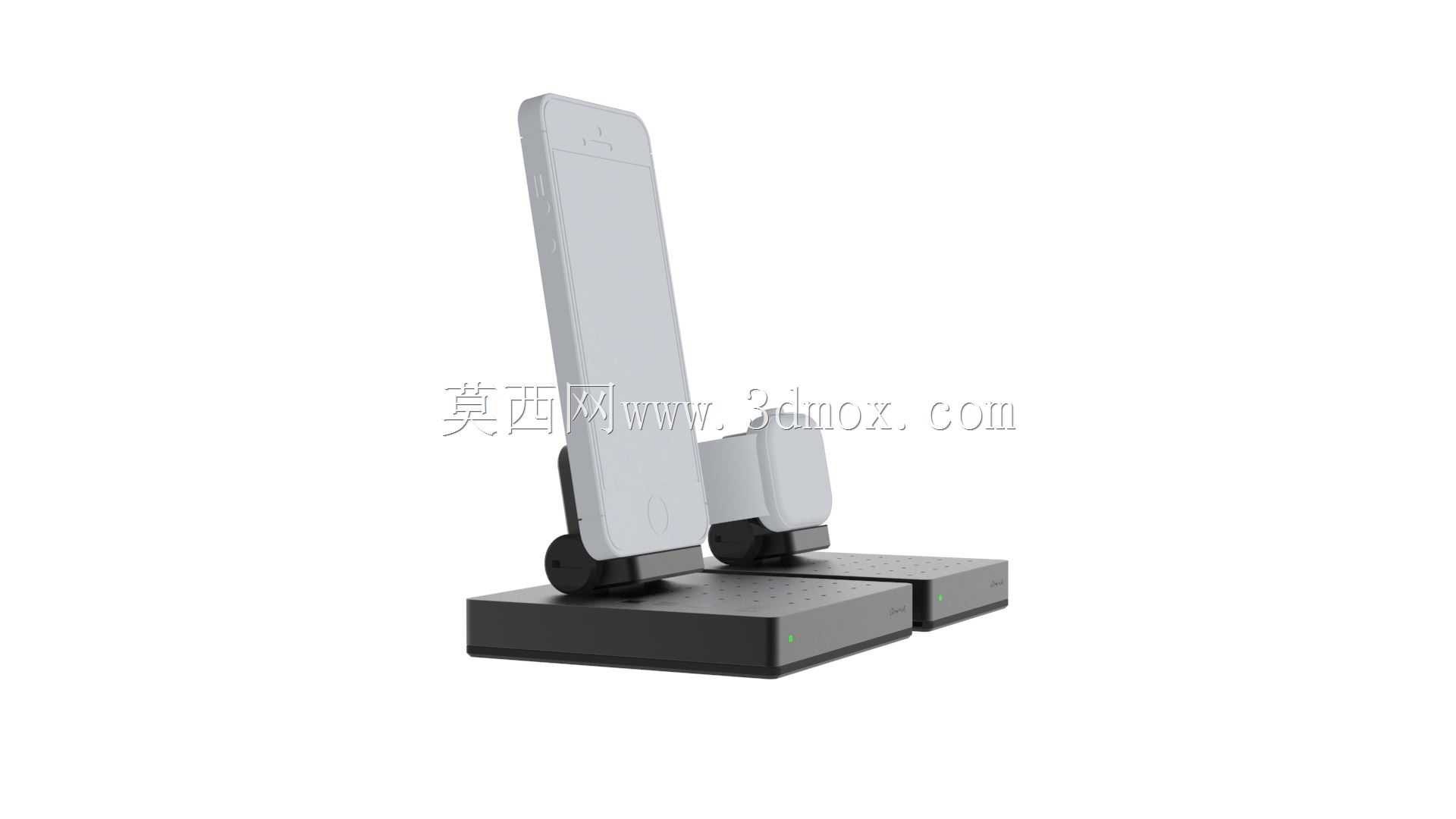

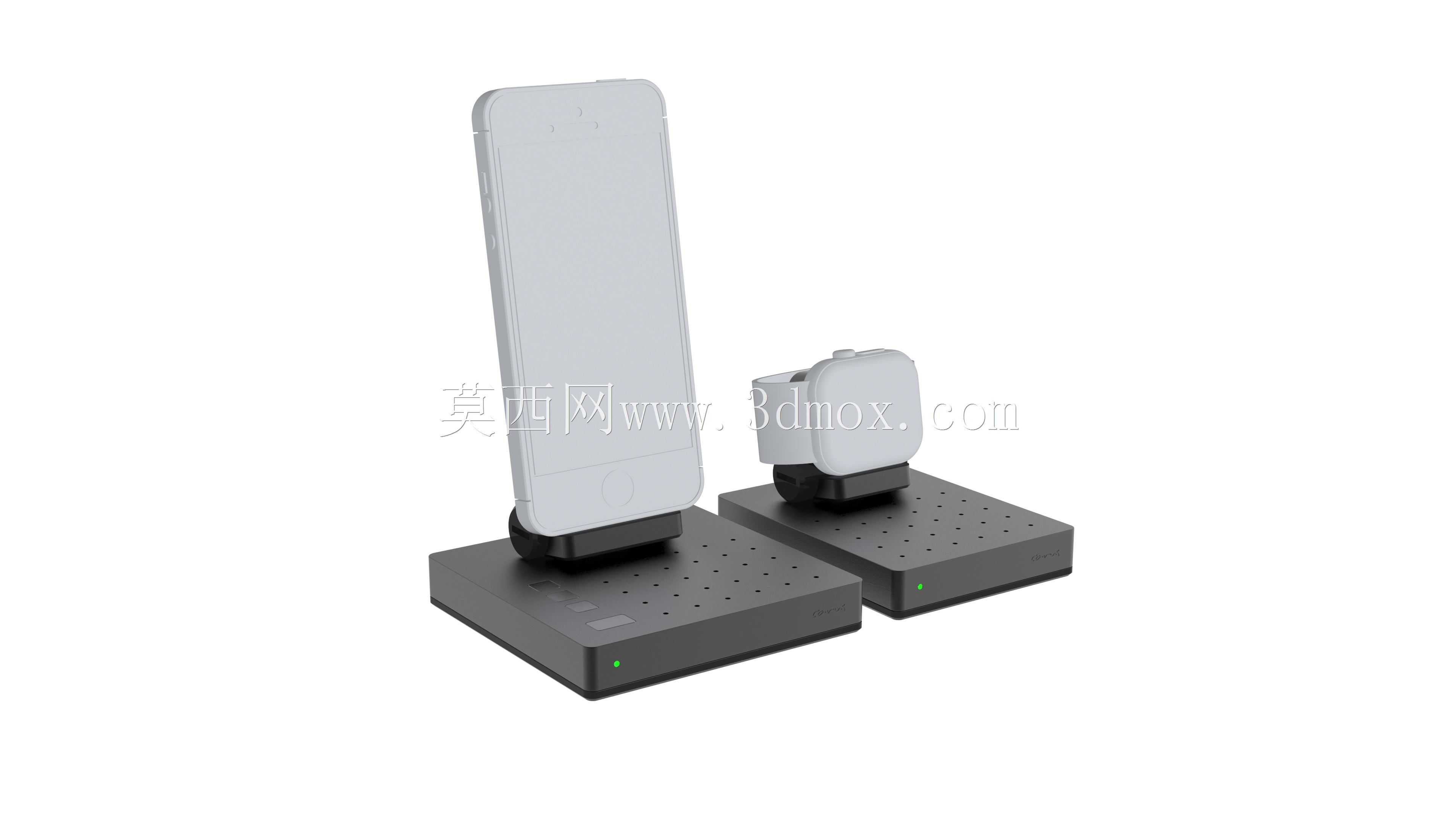

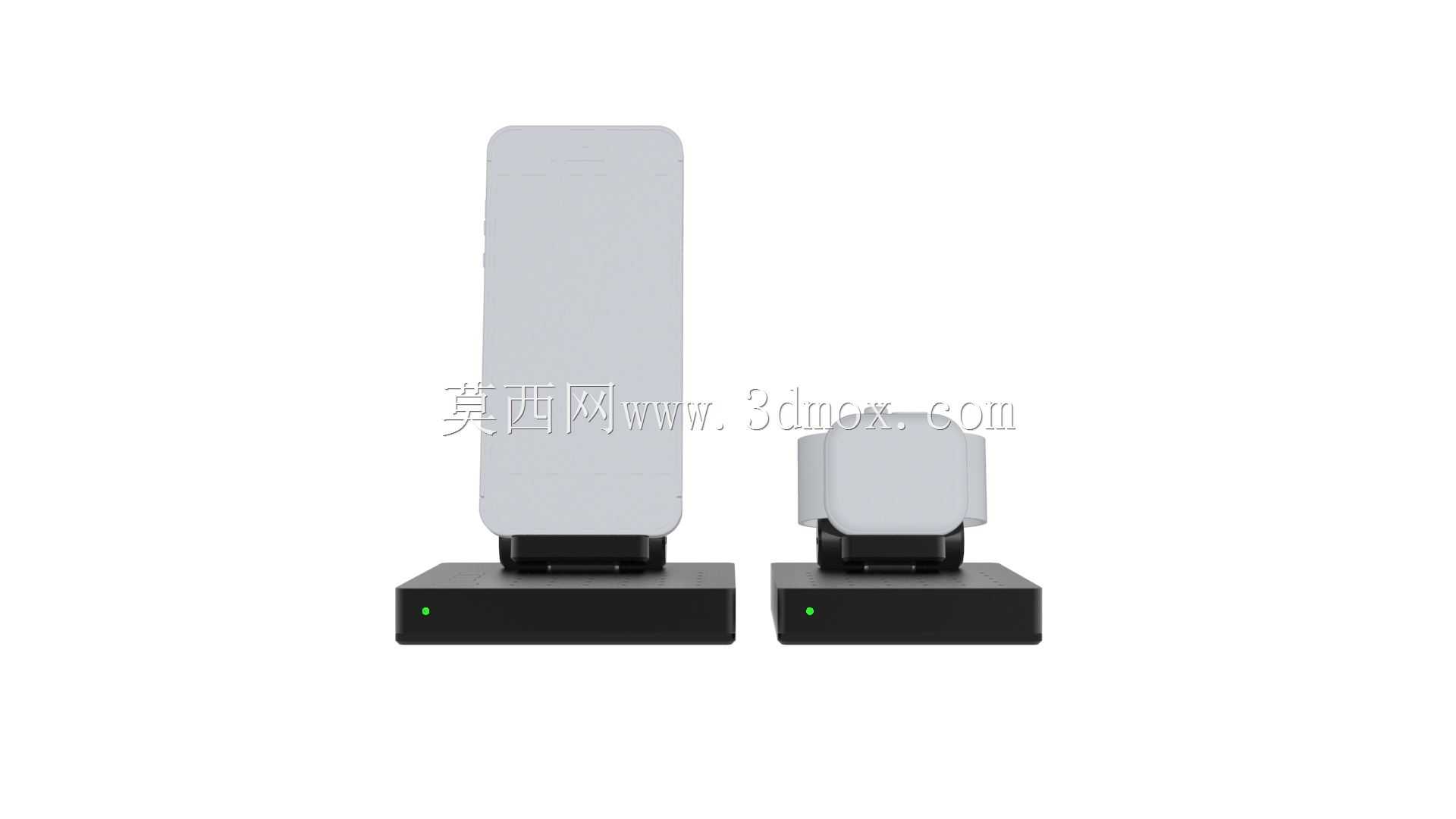

　　无需凑近查看设备屏幕即可掌握充电进度。承托部分采用直立式靠放结构，手机承托位的靠板做了内凹弧度处理，贴合手机背部的曲面过渡，放置时不会硌伤手机背板漆面，靠板底部设置承托凸台，凸台高度刚好避让手机底部的充电接口位置，充电线材可从凸台预留的缺口处穿出，不会出现线材挤压弯折的情况。手表承托位的尺寸适配常规方形智能手表的充电模块尺寸，承托台做了下沉式设计，手表放置后不会出现滑落偏移，磁吸扣合结构隐藏在承托台内部，手表靠近时即可自动对位吸附，无需手动调整充电触点位置，对位精度可控制在0.2mm以内，保证充电触点的稳定接触。设计过程中没有采用一体化的双设备合并基座结构，而是保留了独立模块的组合可能性，

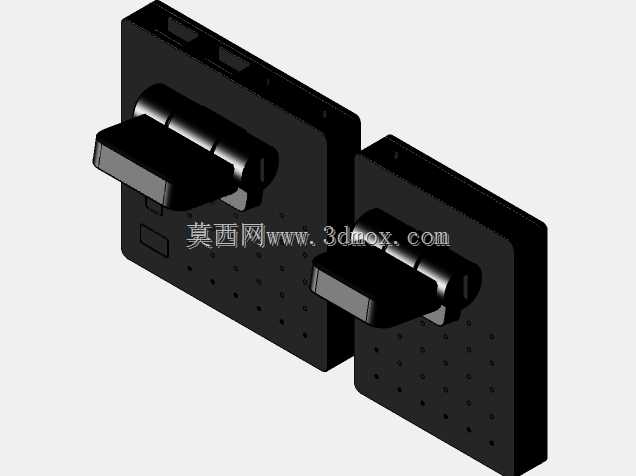

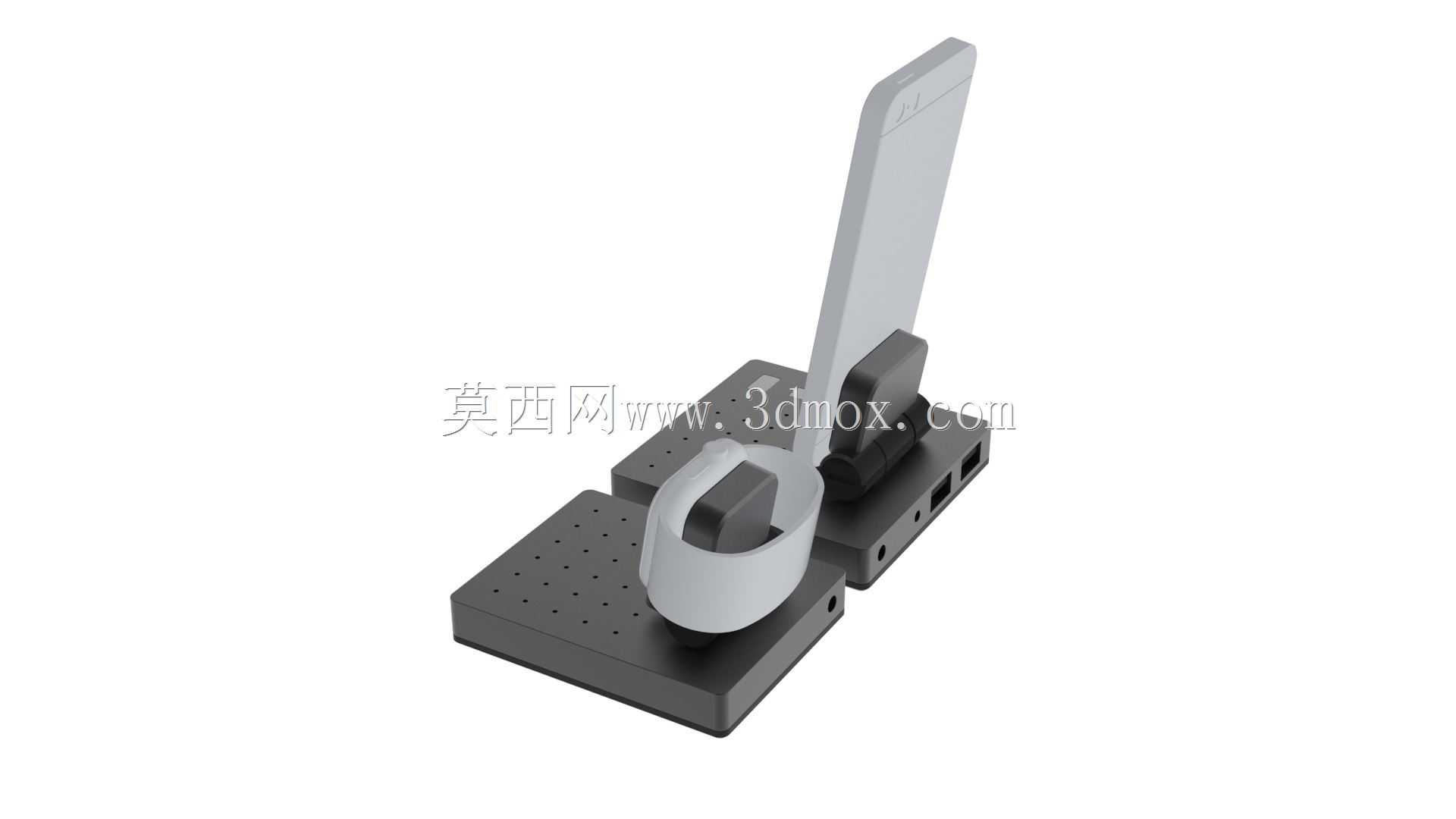

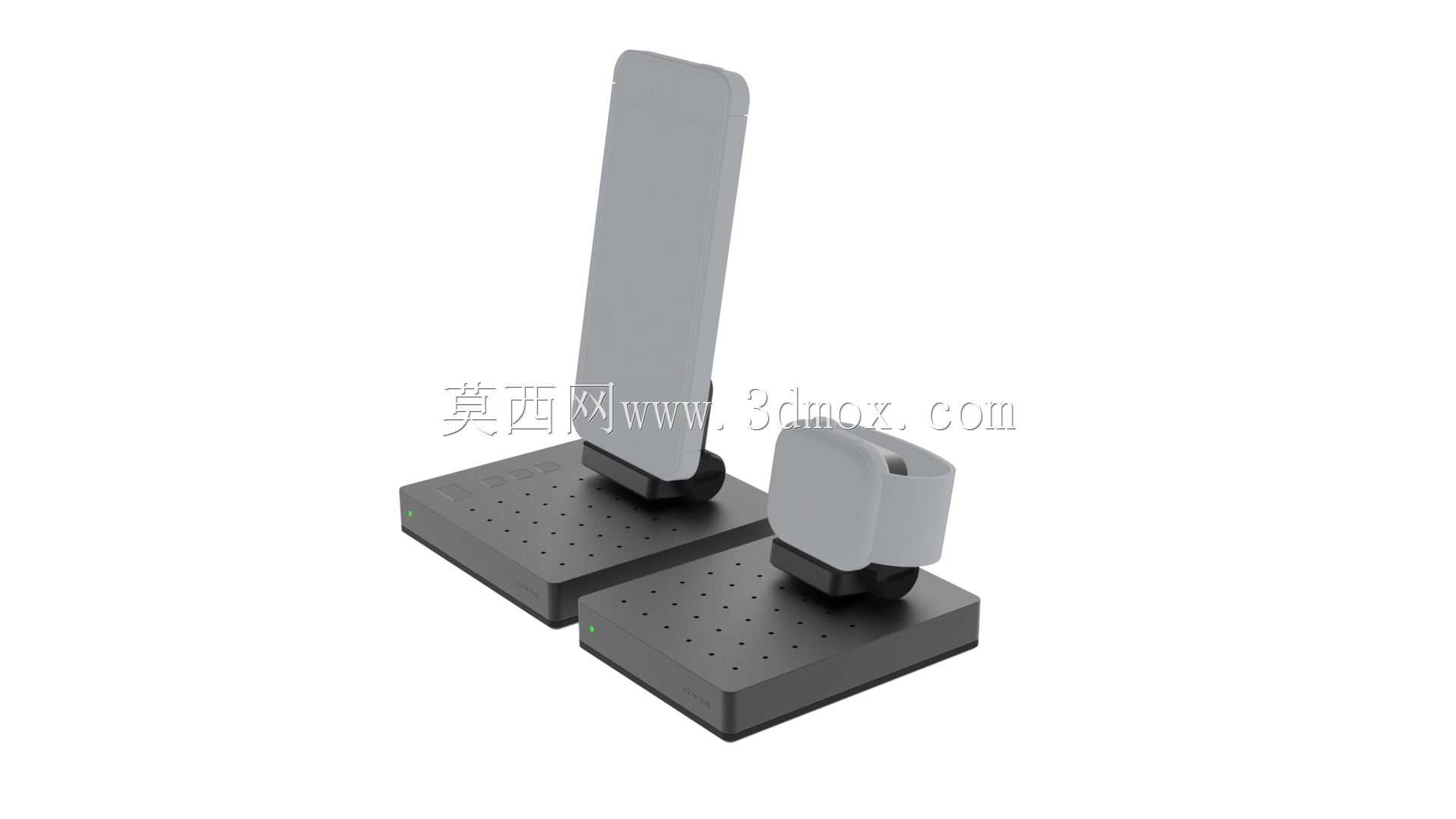

　　用户可根据自身使用需求选择单独使用手机充电底座或手表充电底座，也可将两个基座并排摆放组成双设备充电位，基座底部设置防滑硅胶垫，放置在光滑桌面时不会出现滑动移位，硅胶垫厚度控制在1mm，不会过度抬升基座高度造成桌面空间的竖向占用。从加工可行性角度出发，基座与承托结构均采用规则几何造型，无复杂曲面与倒扣结构，注塑生产时可采用简单的两板模结构，无需额外抽芯机构，可有效降低开模成本与生产良率风险，外壳壁厚均匀控制在1.8mm，避免注塑过程中出现缩痕、翘曲等成型缺陷，所有外露边缘均做R0.5的圆角处理，无尖锐棱角，日常使用拿取时不会划伤手部。安装边界方面，单个手机充电基座的长宽尺寸控制在120mm100mm，

　　手表充电基座的长宽尺寸控制在80mm80mm，两个基座并排摆放时总占用桌面宽度不超过210mm，竖向高度不超过160mm，可适配绝大多数桌面置物架、显示器增高架的下层空间摆放，不会遮挡显示器视线。结构设计时预留了充电模块的安装腔体，腔体尺寸适配通用的无线充电发射模块与磁吸组件，无需额外定制专用充电元器件，可直接采用市售标准配件进行组装，降低后续生产的供应链采购难度，承托靠板与基座的连接采用卡扣式结构，无需螺丝固定，组装时直接扣合即可完成装配，可有效提升组装效率，降低人工组装成本。
