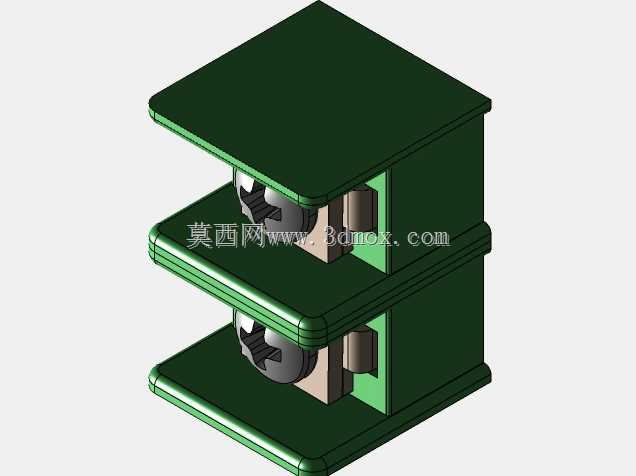

双层PCB螺钉接线端子结构设计

　　在工业控制板卡、小型电力采集模块、嵌入式设备主板的电气互联场景中，PCB接线端子是实现板载线路与外部线缆可靠对接的核心连接件，本次呈现的双层叠装式螺钉端子，针对板上安装空间受限的应用需求做了针对性结构优化，能在有限的PCB板面区域内实现双倍点位的接线能力。从实际使用场景来看，这类端子常应用在小型传感器信号采集模块、分布式IO从站板卡、低压配电信号转接板上，这类设备的PCB板面往往预留的接线区域狭窄，单层端子无法满足多通道信号接入的点位需求，同时还要兼顾接线操作的便利性与压接后的连接可靠性，避免设备运行过程中出现线缆松脱、接触电阻过大引发的信号漂移或发热问题。

　　从功能特性上看，该端子采用8.5毫米标准螺距设计，适配2英寸宽度的PCB安装边距，螺钉压接结构可兼容0.5-2.5平方毫米的多股或单股铜芯线缆，拧紧螺钉时，压接块会均匀包裹线缆线芯，既不会因为压力过大损伤线芯，也能保证足够的压紧力，满足振动工况下的连接稳定性。双层叠装的结构将上下两排接线位沿垂直PCB板面的方向排布，相比同点位的单层端子，可减少近50%的板面占用面积，上下层接线位之间预留了足够的操作空间，使用常规十字螺丝刀即可完成上下层的线缆锁紧操作，不会出现上层结构遮挡下层操作空间的问题。端子的上下两层绝缘基座采用工程塑料注塑成型，具备足够的介电强度，可满足相邻接线位之间的绝缘耐压要求，避免不同信号回路之间出现爬电、击穿问题。

　　从设计思路层面拆解，该端子的结构首先考虑了PCB安装的兼容性，底部基座设置了对应规格的插针，可直接插入PCB预制的安装孔内，通过波峰焊即可完成与板上线路的可靠连接，插针的排布间距严格匹配常规PCB布线的线距规范，不会给PCB布线带来额外的难度。中间的层叠定位结构做了凹凸配合的卡位设计，上下层基座组装时可直接卡合定位，不需要额外的固定连接件，既减少了零件数量，也能保证上下层之间的位置精度，避免组装后出现接线位错位的问题。螺钉与压接块的配合结构做了防脱落设计，螺钉松开到最大行程时也不会从基座内脱出，可避免现场接线过程中零件掉落遗失的问题，提升现场装配的效率。

　　在外形尺寸与安装边界上，该端子沿PCB板面的长度方向适配2英寸的安装边距，宽度方向仅占用单排端子的安装宽度，垂直板面的高度根据双层结构做了合理控制，不会因为叠装结构导致整体高度过高，影响设备内部的空间排布。端子的边角位置均做了圆角过渡处理，避免装配过程中尖锐边角划伤操作人员或损坏周边线缆绝缘层。基座上对应每个接线位都预留了标识刻印的平面，可方便生产过程中打印线位编号，减少现场接线的错接概率。从结构可靠性角度看，该端子的金属导电部件均采用铜合金材质，表面做镀锡处理，既具备良好的导电性能，也能提升抗氧化能力，保证长期使用过程中接触电阻稳定，不会因为氧化导致连接失效。绝缘基座的材料选用耐温等级匹配波峰焊工艺的工程塑料，过炉焊接过程中不会出现变形、起泡问题，可满足批量生产的工艺要求。在实际选型应用中，这类双层端子可直接替代同规格的单层端子，在不改动原有PCB板宽尺寸的前提下，实现接线点位的翻倍扩展，非常适合对设备体积有严格要求的紧凑型电气设备使用，比如小型PLC扩展模块、楼宇控制的信号采集终端、工业传感器的接线转接板等场景，都能通过这类端子实现紧凑可靠的电气连接。
