无销式一体铰接合页结构设计

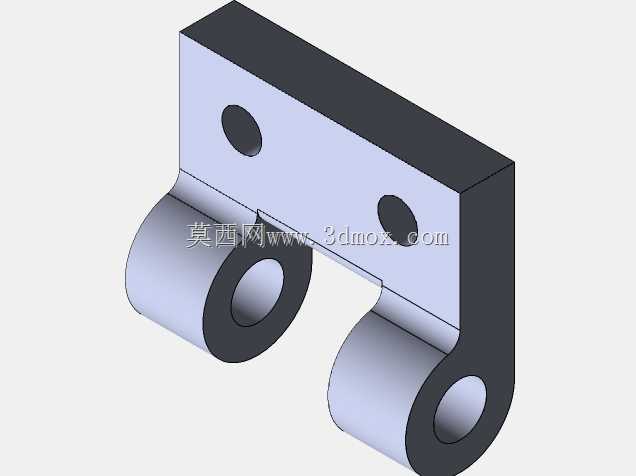

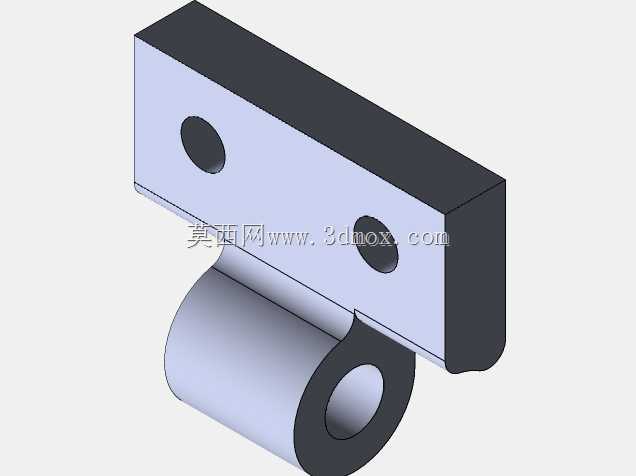

　　日常做设备护罩、检修门、小型舱门的结构设计时，最常碰到的痛点就是常规穿销式合页的销子脱落、窜动问题，尤其是在有小幅振动的设备上，用久了销子慢慢滑出，轻则门体晃动错位，重则直接脱落引发安全隐患，这次设计的这款无销式铰接合页，就是针对这类场景做的结构优化。先从实际安装边界说起，这款合页采用双页片对称安装结构，两个页片均为带安装孔的平板结构，每个页片预留两个沉头安装孔，孔位做了沉头处理，安装后螺钉头完全沉入页片平面，不会突出刮碰周边部件，页片的平面度公差控制在0.1mm以内，安装后能完全贴合安装基面，不会出现翘边、间隙不均的问题。转动部分没有采用传统的独立穿销结构，而是将其中一个页片的卷圆部分做成分段式的筒状结构，

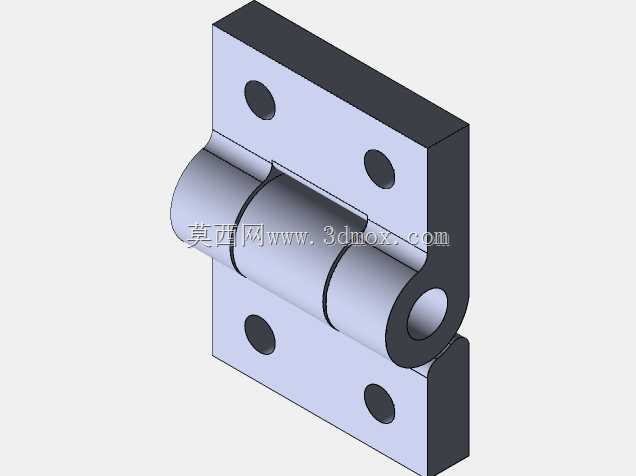

　　另一个页片的卷圆部分做成对应的嵌合段，装配时直接将两段卷圆结构嵌合卡入，形成完整的转动铰接副，卷圆的配合间隙控制在0.03-0.05mm之间，既保证转动时无卡滞，又不会出现径向晃动的问题，转动阻尼均匀，开合过程中没有松垮的旷量。从应用场景来看，这款合页适配厚度1.5-3mm的钣金门、亚克力护罩、小型设备的检修舱门，也可以用在自动化设备的安全防护门、仪器仪表的翻盖结构上，相比传统穿销合页，它的装配效率更高，不需要额外装配销轴，也不需要在销轴端部做卡簧、冲点防松处理，两个页片嵌合后就形成稳定的铰接结构，不会出现销轴窜出脱落的问题，在有持续小幅振动的设备工况下，可靠性比常规合页高出不少。设计时特意做了对称式的受力结构，

　　两个页片的卷圆部分受力均匀，开合角度可以达到180度，完全满足常规检修门、护罩的开合需求，页片的边缘都做了R0.5的圆角处理，没有尖锐的毛刺边，安装和使用过程中不会划伤操作人员。安装孔的孔距经过标准化设计，适配市面上常用的M4、M5沉头螺钉，不需要额外定制特殊紧固件，现场安装时直接用常规工具就能完成固定，两个页片的安装基面处于同一平面时，合页的转动轴线与安装面平行，门体开合时不会出现蹭边、卡滞的问题。从结构强度来看，卷圆部分的壁厚与页片主体厚度保持一致，没有做减薄处理，承受径向载荷时，应力集中点分布在卷圆与页片的过渡位置，过渡处做了R角强化，常规使用场景下，单组合页可以承受10kg以内的门体重量，完全覆盖小型护罩、检修门的载荷需求。

　　相比市面上常见的脱卸合页、阻尼合页，这款结构的零件数量更少，只有两个对称的页片零件，加工时可以采用冲压成型工艺，批量生产的成本更低，装配工序少，不需要额外的销轴、卡簧等附属零件，整体的故障率更低，在一些不方便经常维护的设备内部铰接位置，这种结构的长期使用稳定性更有优势。做三维建模的时候，特意把卷圆的配合面做了公差标注，实际加工时可以根据选用的板材材质微调过盈量，比如用冷轧钢板做表面喷塑处理时，配合间隙可以适当放大0.02mm，避免喷塑层厚度导致转动卡滞，如果用不锈钢板材做镜面处理，配合间隙可以取下限值，保证转动时无旷量。另外，这款合页的两个页片在闭合状态下，贴合面间隙小于0.1mm，闭合后没有明显的缝隙，用在有防尘需求的设备舱门上时，可以配合密封条实现更好的密封效果，不会因为合页结构的缝隙影响整体防护等级。
