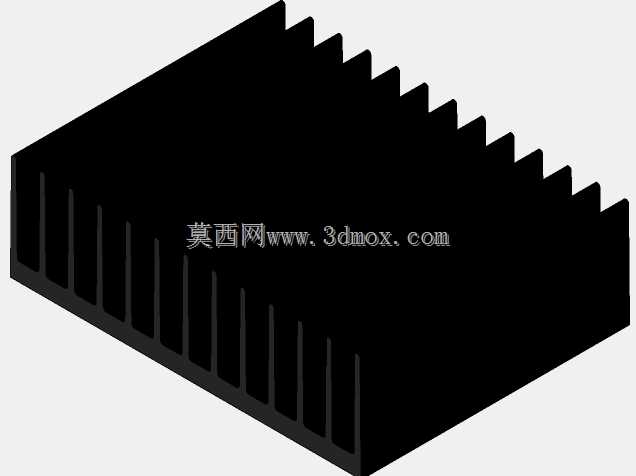

密齿型铝制电子散热片结构设计

　　在功率电子设备的热管理设计环节，被动式散热结构的选型与适配直接决定核心器件的长期运行稳定性，这款密齿结构的散热件，是针对中小功率半导体、功率模块、嵌入式主控板卡等发热源开发的适配散热结构，日常在工业控制板卡、车载电子模块、小功率电源模块、伺服驱动单元等场景中应用广泛，不需要额外搭配风冷组件，依靠自身结构的热传导与自然对流完成热量交换，能在密闭或低气流空间内满足器件的温升控制要求。从结构设计逻辑来看，这款散热件采用等间距直齿排布的整体成型思路，基底部分做了平整加厚处理，保证和发热器件表面的贴合度，降低接触热阻，齿片部分采用等厚直壁设计，齿间距经过对流效率优化，既保证了足够的散热接触面积，又不会因为齿距过窄导致自然对流时气流阻滞，

　　齿根位置做了小圆弧过渡，避免铝挤成型时出现应力集中，同时提升热量从基底向齿片传导的效率，整个结构没有额外的拼接部件，为一体挤出成型结构，量产一致性好，加工成本可控。从安装边界来看，这款散热件的基底平面预留了标准的安装孔位适配空间，可根据实际发热器件的封装尺寸，选择背胶贴合、卡扣固定或者螺丝锁付的安装方式，整体外形为规整长方体，齿片高度统一，外轮廓没有突出的异形结构，在设备内部布局时不会和周边的电容、接插件、走线等部件产生干涉，适合在板卡表面的贴装类发热器件上直接安装，不需要额外改动原有板卡的布局设计。实际应用中，这类密齿散热件的热阻参数经过匹配调校，针对热耗在5-15W区间的发热器件，

　　能在自然对流环境下将器件壳温控制在额定工作范围内，相比稀疏齿型的同体积散热件，散热效率提升约20%，同时因为没有活动部件，不存在风扇老化、积灰、运行噪音等问题，适合在长期不间断运行的工业设备、户外通讯终端、低功耗工控主机等对可靠性要求较高的场景中使用。建模过程中严格还原了铝挤工艺的成型特征，所有齿片的拔模角度控制在铝挤工艺允许的公差范围内，齿顶位置的微小圆角、基底边缘的倒角都按照实际量产的加工参数做了还原，结构模型可直接用于热仿真模拟，也可作为结构选型时的干涉校验参考，在进行整机结构布局时，可直接导入该模型核对安装空间，确认散热件和周边元器件的安全距离，避免后期打样时出现空间干涉问题。需要注意的是，

　　这类被动散热件在选型时需要匹配发热器件的热耗值，若器件热耗超过结构的散热能力，可在该结构基础上额外增加风冷组件，直齿的排布方向也适配轴向风扇的气流走向，不需要额外修改结构即可兼容主动散热的升级方案，基底的平整面也可根据需求加工定制沉孔、定位柱等结构，适配不同封装的发热器件安装需求。
