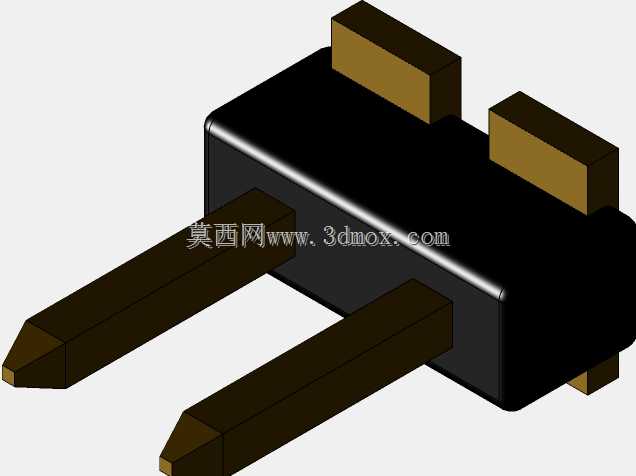

这款2P贴片式测试连接部件,主要面向消费电子、车载电子板级在线测试工序的工装配套场景,在PCB板功能测试、FPC软板通断检测、半成 品模组信号校验环节承担临时导通与信号传输作用,区别于传统线绕式探针,该结构采用贴片式安装设计,可直接通过SMT回流焊工艺固定在测试载板上,无需额外的压接固定座,能大幅压缩测试工装的整体厚度,适配高密度排布的测试点位需求。从结构设计逻辑来看,主体绝缘基座采用耐高温LCP材质注塑成型,基座侧壁设置两处定位凸台,在SMT贴装过程中可配合吸嘴完成精准取放,同时凸台底面与焊盘接触时可形成限位,避免回流焊过程中器件移位导致的虚焊问题。基座内部预留两个平行的探针安装腔,腔体内壁设计有微米级的导向筋条,
探针在腔体内可沿轴向做小范围弹性伸缩,伸缩行程控制在0.8mm-1.2mm区间,既可以补偿测试压合过程中的板面高度差,也能避免探针过伸导致的针尖刮伤PCB焊盘镀层问题。探针部分采用铍铜材质车削加工成型,针尖做斜切平头处理,接触端镀金层厚度控制在0.8μm以上,保证长期反复测试过程中的接触稳定性,降低接触电阻波动对测试信号的干扰;探针尾端与基座内的固定端子采用过盈压合配合,固定端子向外延伸出两处贴片焊脚,焊脚表面做镀锡处理,与PCB焊盘的焊接浸润性更好,可适配无铅回流焊的温度曲线要求。从安装边界尺寸来看,该部件整体宽度控制在4.5mm,长度方向尺寸为6.2mm,基座本体高度为2.8mm,焊脚伸出基座底面的高度为0.15mm,
贴装后器件最高点距离PCB板面的高度为3.2mm,相邻两个探针的中心距为2.54mm,可直接适配标准间距的测试点位排布,在多组并排放置时,器件之间的最小安全间隙可控制在0.3mm,满足高密度测试工装的排布要求。在实际使用场景中,这类贴片式探针常应用于手机主板功能测试架、TWS耳机充电仓模组测试工装、车载传感器板级测试工位,相比传统的插装式探针座,该结构省去了手工安装探针、锁紧固定座的工序,SMT贴装效率可提升60%以上,同时由于没有额外的塑胶固定座结构,测试工装的维护成本更低,当探针出现磨损时,可直接通过热风枪拆除更换单个部件,无需拆解整个测试载板。设计过程中需要重点考量探针的弹性寿命,通过对探针尾部弹性臂的弧度优化,
将单次测试的接触压力控制在80g-120g区间,既可以保证接触时刺破焊盘表面氧化层实现稳定导通,也不会因压力过大导致PCB焊盘脱落,经过反复验证,该结构的稳定测试寿命可达10万次以上,满足中小批量生产线的测试工装使用需求。另外在绝缘基座的设计上,基座顶面做了0.2mm的倒角处理,避免测试压合过程中基座边缘与被测PCB板发生硬碰撞导致的板件划伤,基座底部设置两处微小的排气槽,在回流焊过程中,焊盘处的助焊剂挥发气体可通过排气槽排出,减少焊点空洞的产生概率,提升焊接可靠性。两个探针之间的绝缘壁厚控制在0.6mm,可满足500V以下的测试电压绝缘要求,相邻探针之间的绝缘电阻大于1000MΩ,不会出现信号串扰问题,适配大部分低压电子信号的测试场景。
